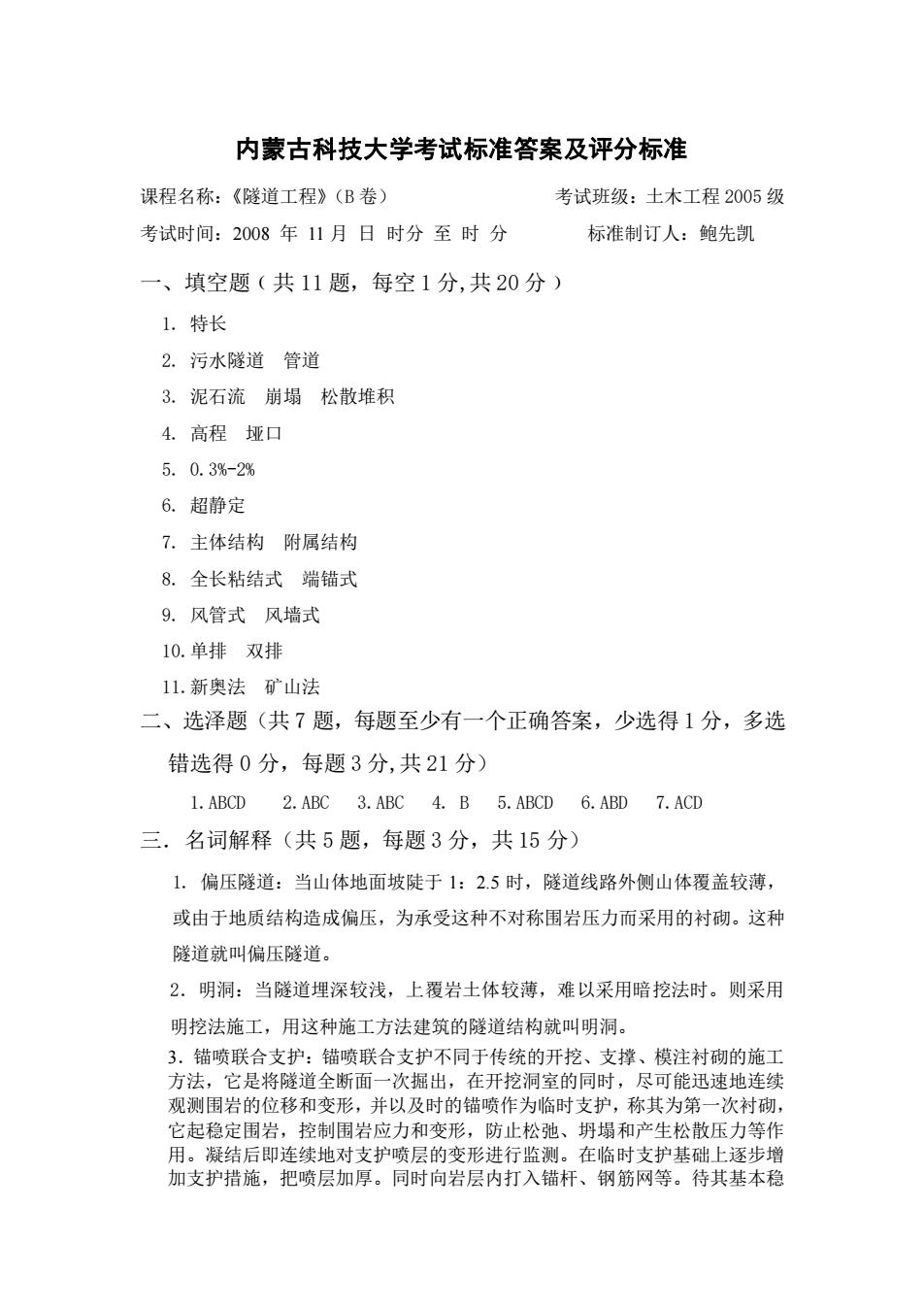

内蒙古科技大学考试标准答案及评分标准 课程名称：《隧道工程》(B卷 考试班级：土木工程2005级 考试时间：2008年11月日时分至时分 标准制订人：鲍先凯 一、填空题（共11题，每空1分，共20分） 1.特长 2.污水隧道管道 3.泥石流崩塌松散堆积 4.高程垭口 5.0.3%-2% 6.超静定 7.主体结构附属结构 8.全长粘结式端锚式 9.风管式风墙式 10.单排双排 11.新奥法矿山法 二、选泽题（共7题，每题至少有一个正确答案，少选得1分，多选 错选得0分，每题3分，共21分)》 1.ABCD 2.ABC 3.ABC 4.B 5.ABCD 6.ABD 7.ACD 三.名词解释（共5题，每题3分，共15分） 1.偏压隧道：当山体地面坡陡于1：25时，隧道线路外侧山体覆盖较薄， 或由于地质结构造成偏压，为承受这种不对称围岩压力而采用的衬砌。这科 隧道就叫偏压隧道。 2。明洞：当隧道埋深较浅，上覆岩土体较薄，难以采用暗挖法时。则采用 明挖法施工，用这种施工方法建筑的隧道结构就叫明洞。 3.锚喷联合支护：锚喷联合支护不同于传统的开挖、支撑、模注衬砌的施工 方法，它是将隧道全断面一次掘出，在开挖洞室的同时，尽可能迅速地连续 观测围岩的位移和变形，并以及时的锚喷作为临时支护，称其为第一次衬 它起稳定围岩，控制围岩应力和变形，防止松弛、坍塌和产生松散压力等作 用。凝结后即连续地对支护喷层的变形进行监测。在临时支护基础上逐步增 加支护措施，把喷层加厚。同时向岩层内打入锚杆、钢筋网等。待其基本稳
内蒙古科技大学考试标准答案及评分标准 课程名称：《隧道工程》（B 卷） 考试班级：土木工程 2005 级 考试时间：2008 年 11 月 日 时分 至 时 分 标准制订人：鲍先凯 一、填空题﹙共 11 题，每空 1 分,共 20 分﹚ 1. 特长 2. 污水隧道 管道 3. 泥石流 崩塌 松散堆积 4. 高程 垭口 5. 0.3%-2% 6. 超静定 7. 主体结构 附属结构 8. 全长粘结式 端锚式 9. 风管式 风墙式 10.单排 双排 11.新奥法 矿山法 二、选泽题（共 7 题，每题至少有一个正确答案，少选得 1 分，多选 错选得 0 分，每题 3 分,共 21 分） 1.ABCD 2.ABC 3.ABC 4. B 5.ABCD 6.ABD 7.ACD 三．名词解释（共 5 题，每题 3 分，共 15 分） 1. 偏压隧道：当山体地面坡陡于 1：2.5 时，隧道线路外侧山体覆盖较薄， 或由于地质结构造成偏压，为承受这种不对称围岩压力而采用的衬砌。这种 隧道就叫偏压隧道。 2．明洞：当隧道埋深较浅，上覆岩土体较薄，难以采用暗挖法时。则采用 明挖法施工，用这种施工方法建筑的隧道结构就叫明洞。 3．锚喷联合支护：锚喷联合支护不同于传统的开挖、支撑、模注衬砌的施工 方法，它是将隧道全断面一次掘出，在开挖洞室的同时，尽可能迅速地连续 观测围岩的位移和变形，并以及时的锚喷作为临时支护，称其为第一次衬砌， 它起稳定围岩，控制围岩应力和变形，防止松弛、坍塌和产生松散压力等作 用。凝结后即连续地对支护喷层的变形进行监测。在临时支护基础上逐步增 加支护措施，把喷层加厚。同时向岩层内打入锚杆、钢筋网等。待其基本稳

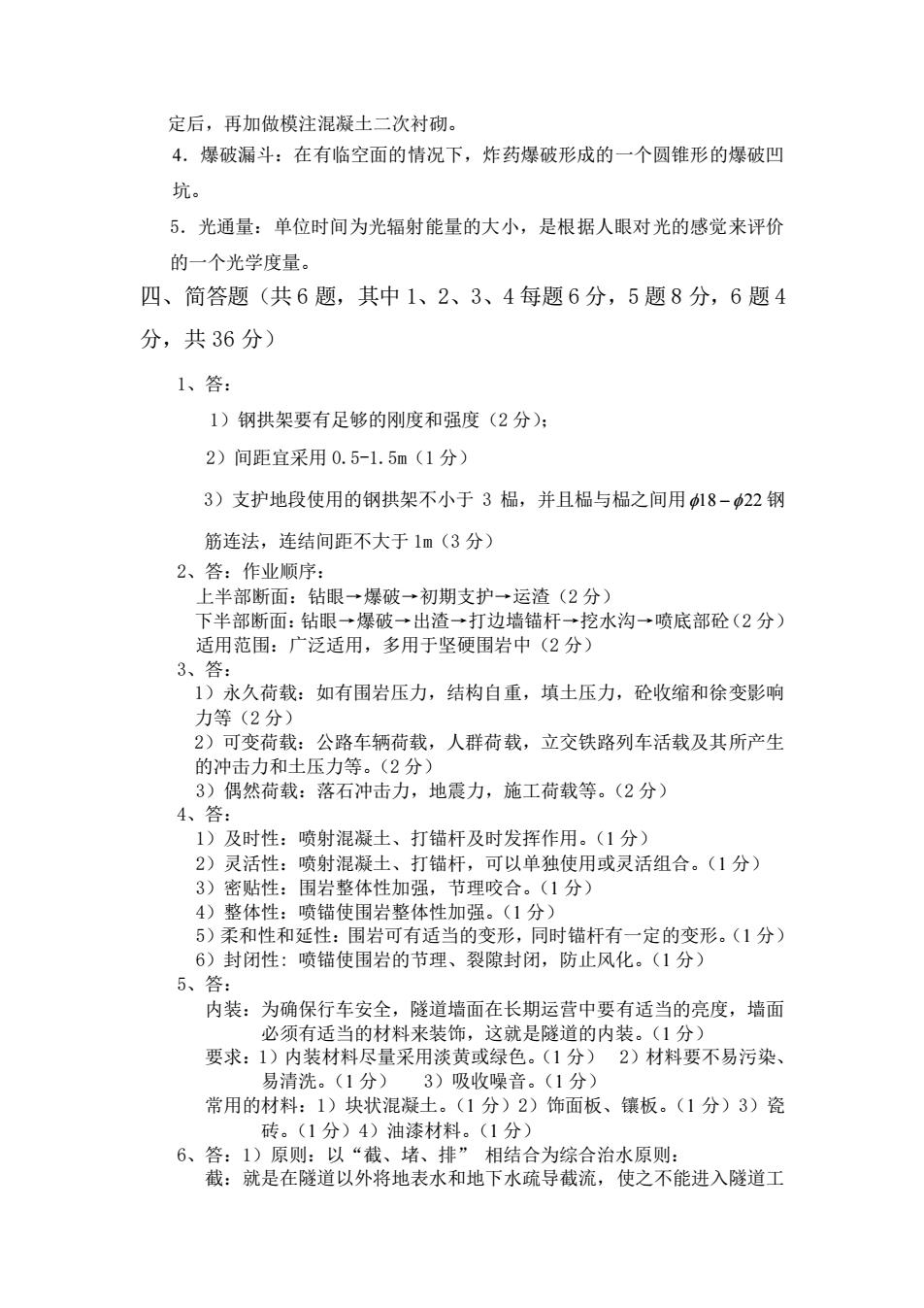

定后，再加做模注混凝土二次衬砌。 4.爆破漏斗：在有临空面的情况下，炸药爆破形成的一个圆锥形的爆破凹 坑。 5.光通量：单位时间为光辐射能量的大小，是根据人眼对光的感觉来评价 的一个光学度量。 四、简答题（共6题，其中1、2、3、4每题6分，5题8分，6题4 分，共36分) 1、答： 1)钢拱架要有足够的刚度和强度(2分)： 2)间距宜采用0.5-1.5m(1分) 3)支护地段使用的钢拱架不小于3榀，并且榀与榀之间用18-22钢 筋连法，连结间距不大于1m(3分) 2、答：作业顺序 上半部断面：钻眼→爆破→初期支护→运渣(2分) 下半部断面：钻眼→爆破一出渣→打边墙锚杆→挖水沟→喷底部砼(2分)》 适用范用：广泛适用，多用于坚硬围岩中(2分) 3、答 1)永久荷载：如有围岩压力，结构自重，填土压力，砼收缩和徐变影响 力等(2分) 2)可变荷载：公路车辆荷载，人群荷载，立交铁路列车活载及其所产生 的冲击力和土压力等。(2分) 3)偶然荷载：落石冲击力，地震力，施工荷载等。(2分) 4、答： 1)及时性：喷射混凝土、打锚杆及时发挥作用。(1分 2)灵活性：喷射混凝土、打锚杆，可以单独使用或灵活组合。(1分) 3)密贴性：围岩整体性加强，节理咬合。(1分) 4)整体性：喷锚使围岩整体性加强。(1分) 5)柔和性和延性：围岩可有适当的变形，同时锚杆有一定的变形。(1分) 6)封闭性：喷锚使围岩的节理、裂隙封闭，防止风化。(1分) 5、答： 内装：为确保行车安全，隧道墙面在长期运营中要有适当的亮度，墙面 必须有适当的材料来装饰，这就是撑道的内装。(1分) 要求：1)内装材料尽量采用淡黄或绿色。(1分)2)材料要不易污染 易清洗。(1分) 3)吸收噪音。（1分) 常用的材料：1)块状混凝土。(1分)2)饰面板、镶板。(1分)3)瓷 砖。(1分)4)油漆材料。(1分) 6、答：1)原则：以“截、堵、排”相结合为综合治水原则： 截：就是在隧道以外将地表水和地下水疏导截流，使之不能进入隧道工
定后，再加做模注混凝土二次衬砌。 4．爆破漏斗：在有临空面的情况下，炸药爆破形成的一个圆锥形的爆破凹 坑。 5．光通量：单位时间为光辐射能量的大小，是根据人眼对光的感觉来评价 的一个光学度量。 四、简答题（共 6 题，其中 1、2、3、4 每题 6 分，5 题 8 分，6 题 4 分，共 36 分） 1、答： 1）钢拱架要有足够的刚度和强度（2 分）； 2）间距宜采用 0.5-1.5m（1 分） 3）支护地段使用的钢拱架不小于 3 榀，并且榀与榀之间用 18 −22 钢 筋连法，连结间距不大于 1m（3 分） 2、答：作业顺序： 上半部断面：钻眼→爆破→初期支护→运渣（2 分） 下半部断面：钻眼→爆破→出渣→打边墙锚杆→挖水沟→喷底部砼（2 分） 适用范围：广泛适用，多用于坚硬围岩中（2 分） 3、答： 1）永久荷载：如有围岩压力，结构自重，填土压力，砼收缩和徐变影响 力等（2 分） 2）可变荷载：公路车辆荷载，人群荷载，立交铁路列车活载及其所产生 的冲击力和土压力等。（2 分） 3）偶然荷载：落石冲击力，地震力，施工荷载等。（2 分） 4、答： 1）及时性：喷射混凝土、打锚杆及时发挥作用。（1 分） 2）灵活性：喷射混凝土、打锚杆，可以单独使用或灵活组合。（1 分） 3）密贴性：围岩整体性加强，节理咬合。（1 分） 4）整体性：喷锚使围岩整体性加强。（1 分） 5）柔和性和延性：围岩可有适当的变形，同时锚杆有一定的变形。（1 分） 6）封闭性: 喷锚使围岩的节理、裂隙封闭，防止风化。（1 分） 5、答： 内装：为确保行车安全，隧道墙面在长期运营中要有适当的亮度，墙面 必须有适当的材料来装饰，这就是隧道的内装。（1 分） 要求：1）内装材料尽量采用淡黄或绿色。（1 分） 2）材料要不易污染、 易清洗。（1 分） 3）吸收噪音。（1 分） 常用的材料：1）块状混凝土。（1 分）2）饰面板、镶板。（1 分）3）瓷 砖。（1 分）4）油漆材料。（1 分） 6、答：1）原则：以“截、堵、排” 相结合为综合治水原则： 截：就是在隧道以外将地表水和地下水疏导截流，使之不能进入隧道工
程范围内。(1分) 堵：就是以衬砌混凝土为基本防水层，以其他防水材料为辅助防水层， 阻隔地下水，使之不能进入隧道内的防水措施，必要时还可以采用注浆 堵水措施。堵水措施可以较好地保护地下水环境。(1分) 排：就是人为设置排水系统，将地下水排出隧道。(1分) 2)方法：以模筑混凝土衬砌作为防水（堵水）的基本措施。(1分) 五、综合分析题（共1题，共8分） 答：1)隧道在溶洞地段施工时，应根据设计文件有关资料及现场实际情况， 查明溶洞分布范围、类型情况（大小、有无水、溶洞是否在发育中、以及其 充填物)、岩层的稳定程度和地下水流情况（有无长期补给来源、雨季水量 有无增长)等，分别以引、堵、越、绕等措施进行处理。(1分) a.引排水。(1分) b.堵填。(1分) c.跨越。(1分) d.绕行施工。(1分) 2)拱顶溶洞处理办法： a、打设交叉锚杆、挂网喷射砼。(1分) b、施作砼套拱保护，并做引排水处理。(1分) c、施作初期支护，泵送砼回填至一定高度或采用浆砌、干砌片石回填，二 次衬砌施作。(1分)
程范围内。（1 分） 堵：就是以衬砌混凝土为基本防水层，以其他防水材料为辅助防水层， 阻隔地下水，使之不能进入隧道内的防水措施，必要时还可以采用注浆 堵水措施。堵水措施可以较好地保护地下水环境。（1 分） 排：就是人为设置排水系统，将地下水排出隧道。（1 分） 2）方法：以模筑混凝土衬砌作为防水（堵水）的基本措施。（1 分） 五、综合分析题（共 1 题，共 8 分） 答：1）隧道在溶洞地段施工时，应根据设计文件有关资料及现场实际情况， 查明溶洞分布范围、类型情况（大小、有无水、溶洞是否在发育中、以及其 充填物）、岩层的稳定程度和地下水流情况（有无长期补给来源、雨季水量 有无增长）等，分别以引、堵、越、绕等措施进行处理。（1 分） a.引排水。（1 分） b.堵填。（1 分） c．跨越。（1 分） d．绕行施工。（1 分） 2）拱顶溶洞处理办法： a、打设交叉锚杆、挂网喷射砼。（1 分） b、施作砼套拱保护，并做引排水处理。（1 分） c、施作初期支护，泵送砼回填至一定高度或采用浆砌、干砌片石回填，二 次衬砌施作。（1 分）
