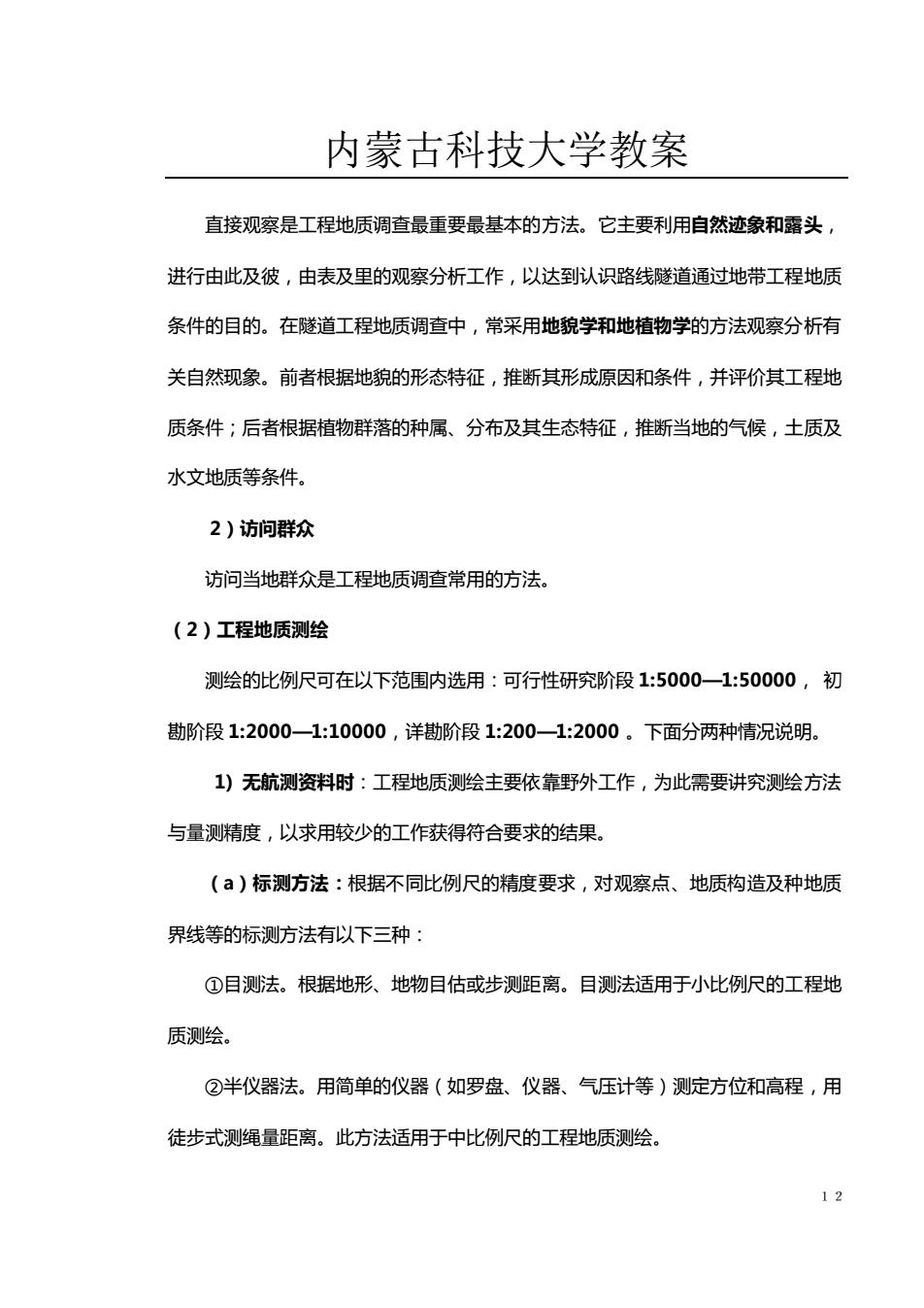

内蒙古科技大学教案 直接观察是工程地质调查最重要最基本的方法。它主要利用自然迹象和露头 进行由此及彼，由表及里的观察分析工作，以达到认识路线隧道通过地带工程地质 条件的目的。在隧道工程地质调查中，常采用地貌学和地植物学的方法观察分析有 关自然现象。前者根据地貌的形态特征，推断其形成原因和条件，并评价其工程地 质条件；后者根据植物群落的种属、分布及其生态特征，推断当地的气候，土质及 水文地质等条件。 2)访问群众 访问当地群众是工程地质调查常用的方法。 (2)工程地质测绘 测绘的比例尺可在以下范围内选用：可行性研究阶段1：5000一1：50000，初 勘阶段1：2000一1：10000，详勘阶段1：200一1：2000。下面分两种情况说明。 1)无航测资料时：工程地质测绘主要依靠野外工作，为此需要讲究测绘方法 与量测精度，以求用较少的工作获得符合要求的结果。 (ā)标测方法：根据不同比例尺的精度要求，对观察点、地质构造及种地质 界线等的标测方法有以下三种： @目测法。根据地形、地物目估或步测距离。目测法适用于小比例尺的工程地 质测绘 ②半仪器法。用简单的仪器（如罗盘、仪器、气压计等）测定方位和高程，用 徒步式测绳量距离。此方法适用于中比例尺的工程地质测绘。 12
内蒙古科技大学教案 １２ 直接观察是工程地质调查最重要最基本的方法。它主要利用自然迹象和露头， 进行由此及彼，由表及里的观察分析工作，以达到认识路线隧道通过地带工程地质 条件的目的。在隧道工程地质调查中，常采用地貌学和地植物学的方法观察分析有 关自然现象。前者根据地貌的形态特征，推断其形成原因和条件，并评价其工程地 质条件；后者根据植物群落的种属、分布及其生态特征，推断当地的气候，土质及 水文地质等条件。 2）访问群众 访问当地群众是工程地质调查常用的方法。 （2）工程地质测绘 测绘的比例尺可在以下范围内选用：可行性研究阶段 1:5000—1:50000， 初 勘阶段 1:2000—1:10000，详勘阶段 1:200—1:2000 。下面分两种情况说明。 1) 无航测资料时：工程地质测绘主要依靠野外工作，为此需要讲究测绘方法 与量测精度，以求用较少的工作获得符合要求的结果。 （a）标测方法：根据不同比例尺的精度要求，对观察点、地质构造及种地质 界线等的标测方法有以下三种： ①目测法。根据地形、地物目估或步测距离。目测法适用于小比例尺的工程地 质测绘。 ②半仪器法。用简单的仪器（如罗盘、仪器、气压计等）测定方位和高程，用 徒步式测绳量距离。此方法适用于中比例尺的工程地质测绘

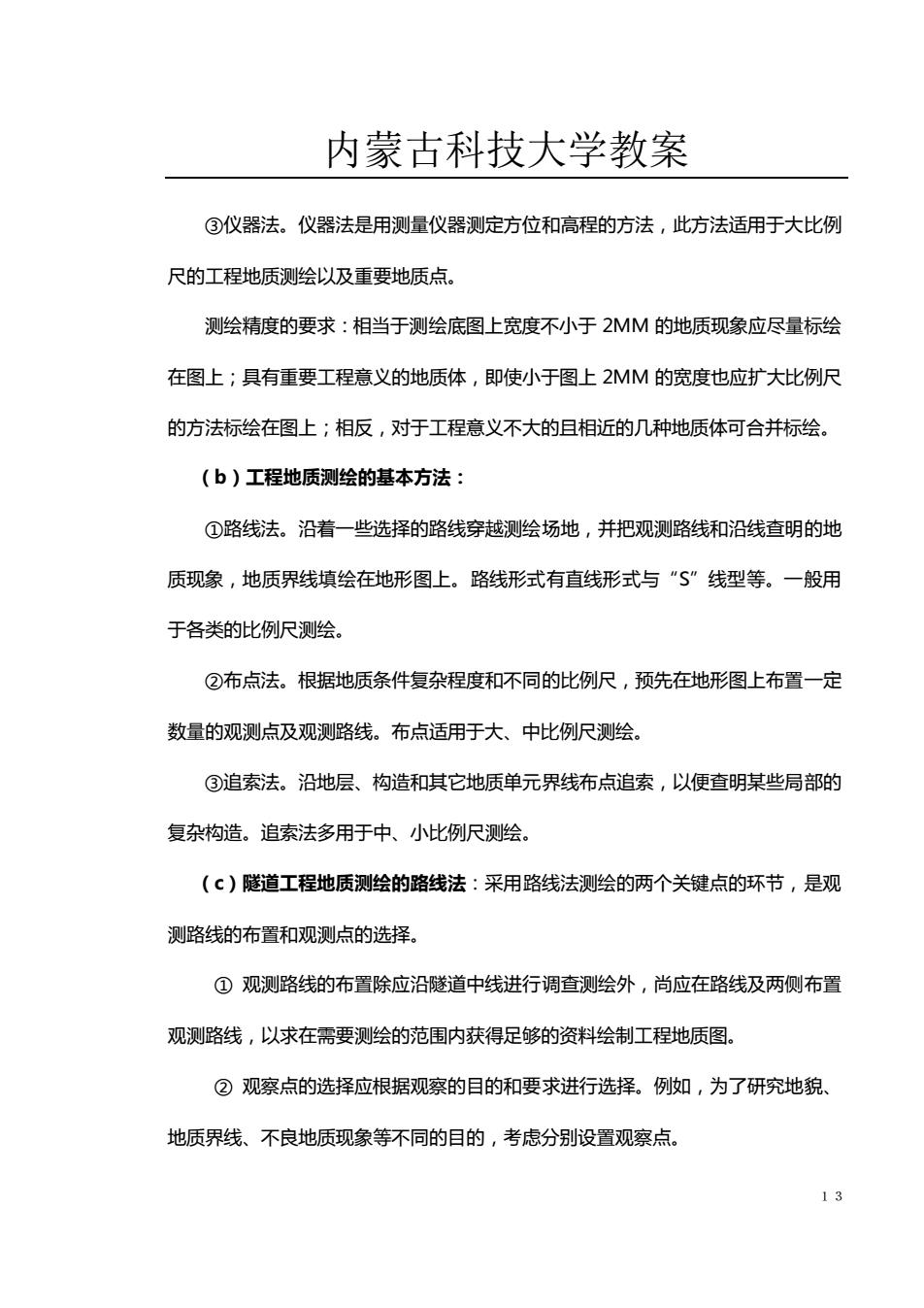

内蒙古科技大学教案 ③仪器法。仪器法是用测量仪器测定方位和高程的方法，此方法适用于大比例 尺的工程地质测绘以及重要地质点。 测绘精度的要求：相当于测绘底图上宽度不小于2MM的地质现象应尽量标绘 在图上；具有重要工程意义的地质体，即使小于图上2MM的宽度也应扩大比例尺 的方法标绘在图上；相反，对于工程意义不大的且相近的几种地质体可合并标绘 (b)工程地质测绘的基本方法： ①路线法。沿着一些选择的路线穿越测绘场地，并把观测路线和沿线查明的地 质现象，地质界线填绘在地形图上。路线形式有直线形式与“S”线型等。一般用 于各类的比例尺测绘。 ②布点法。根据地质条件复杂程度和不同的比例尺，预先在地形图上布置一定 数量的观测点及观测路线。布点适用于大、中比例尺测绘。 ③追索法。沿地层、构造和其它地质单元界线布点追索，以便查明某些局部的 复杂构造。追索法多用于中、小比例尺测绘。 (©)隧道工程地质测绘的路线法：采用路线法测绘的两个关键点的环节，是观 测路线的布置和观测点的选择。 ①观测路线的布置除应沿隧道中线进行调查测绘外，尚应在路线及两侧布置 观测路线，以求在需要测绘的范围内获得足够的资料绘制工程地质图 ②观察点的选择应根据观察的目的和要求进行选择。例如，为了研究地貌、 地质界线、不良地质现象等不同的目的，考虑分别设置观察点。 13
内蒙古科技大学教案 １３ ③仪器法。仪器法是用测量仪器测定方位和高程的方法，此方法适用于大比例 尺的工程地质测绘以及重要地质点。 测绘精度的要求：相当于测绘底图上宽度不小于 2MM 的地质现象应尽量标绘 在图上；具有重要工程意义的地质体，即使小于图上 2MM 的宽度也应扩大比例尺 的方法标绘在图上；相反，对于工程意义不大的且相近的几种地质体可合并标绘。 （b）工程地质测绘的基本方法： ①路线法。沿着一些选择的路线穿越测绘场地，并把观测路线和沿线查明的地 质现象，地质界线填绘在地形图上。路线形式有直线形式与“S”线型等。一般用 于各类的比例尺测绘。 ②布点法。根据地质条件复杂程度和不同的比例尺，预先在地形图上布置一定 数量的观测点及观测路线。布点适用于大、中比例尺测绘。 ③追索法。沿地层、构造和其它地质单元界线布点追索，以便查明某些局部的 复杂构造。追索法多用于中、小比例尺测绘。 （c）隧道工程地质测绘的路线法：采用路线法测绘的两个关键点的环节，是观 测路线的布置和观测点的选择。 ① 观测路线的布置除应沿隧道中线进行调查测绘外，尚应在路线及两侧布置 观测路线，以求在需要测绘的范围内获得足够的资料绘制工程地质图。 ② 观察点的选择应根据观察的目的和要求进行选择。例如，为了研究地貌、 地质界线、不良地质现象等不同的目的，考虑分别设置观察点

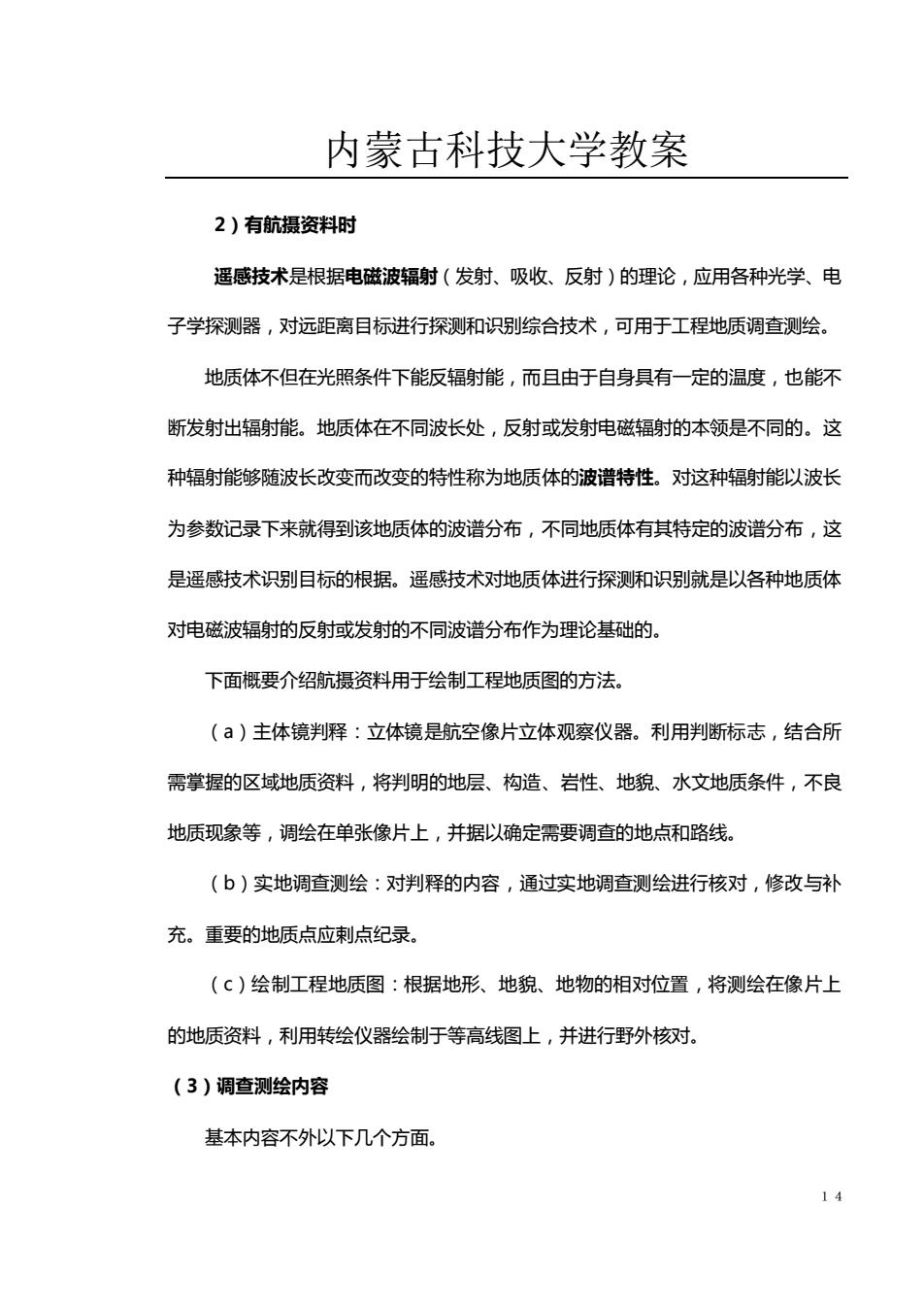

内蒙古科技大学教案 2)有航摄资料时 遥感技术是根据电磁波辐射（发射、吸收、反射）的理论，应用各种光学、电 子学探测器，对远距离目标进行探测和识别综合技术，可用于工程地质调查测绘。 地质体不但在光照条件下能反辐射能，而且由于自身具有一定的温度，也能不 断发射出辐射能。地质体在不同波长处，反射或发射电磁辐射的本领是不同的。这 种辐射能够随波长改变而改变的特性称为地质体的波谱特性。对这种辐射能以波长 为参数记录下来就得到该地质体的波谱分布，不同地质体有其特定的波谱分布，这 是遥感技术识别目标的根据。遥感技术对地质体进行探测和识别就是以各种地质体 对电磁波辐射的反射或发射的不同波谱分布作为理论基础的。 下面概要介绍航摄资料用于绘制工程地质图的方法。 (a)主体镜判释：立体镜是航空像片立体观察仪器。利用判断标志，结合所 需掌握的区域地质资料，将判明的地层、构造、岩性、地貌、水文地质条件，不良 地质现象等，调绘在单张像片上，并据以确定需要调查的地点和路线。 (b)实地调查测绘：对判释的内容，通过实地调查测绘进行核对，修改与补 充。重要的地质点应刺点纪录。 (c)绘制工程地质图：根据地形、地貌、地物的相对位置，将测绘在像片上 的地质资料，利用转绘仪器绘制于等高线图上，并进行野外核对！ （3)调查测绘内容 基本内容不外以下几个方面。 14
内蒙古科技大学教案 １４ 2）有航摄资料时 遥感技术是根据电磁波辐射（发射、吸收、反射）的理论，应用各种光学、电 子学探测器，对远距离目标进行探测和识别综合技术，可用于工程地质调查测绘。 地质体不但在光照条件下能反辐射能，而且由于自身具有一定的温度，也能不 断发射出辐射能。地质体在不同波长处，反射或发射电磁辐射的本领是不同的。这 种辐射能够随波长改变而改变的特性称为地质体的波谱特性。对这种辐射能以波长 为参数记录下来就得到该地质体的波谱分布，不同地质体有其特定的波谱分布，这 是遥感技术识别目标的根据。遥感技术对地质体进行探测和识别就是以各种地质体 对电磁波辐射的反射或发射的不同波谱分布作为理论基础的。 下面概要介绍航摄资料用于绘制工程地质图的方法。 （a）主体镜判释：立体镜是航空像片立体观察仪器。利用判断标志，结合所 需掌握的区域地质资料，将判明的地层、构造、岩性、地貌、水文地质条件，不良 地质现象等，调绘在单张像片上，并据以确定需要调查的地点和路线。 （b）实地调查测绘：对判释的内容，通过实地调查测绘进行核对，修改与补 充。重要的地质点应剌点纪录。 （c）绘制工程地质图：根据地形、地貌、地物的相对位置，将测绘在像片上 的地质资料，利用转绘仪器绘制于等高线图上，并进行野外核对。 （3）调查测绘内容 基本内容不外以下几个方面
