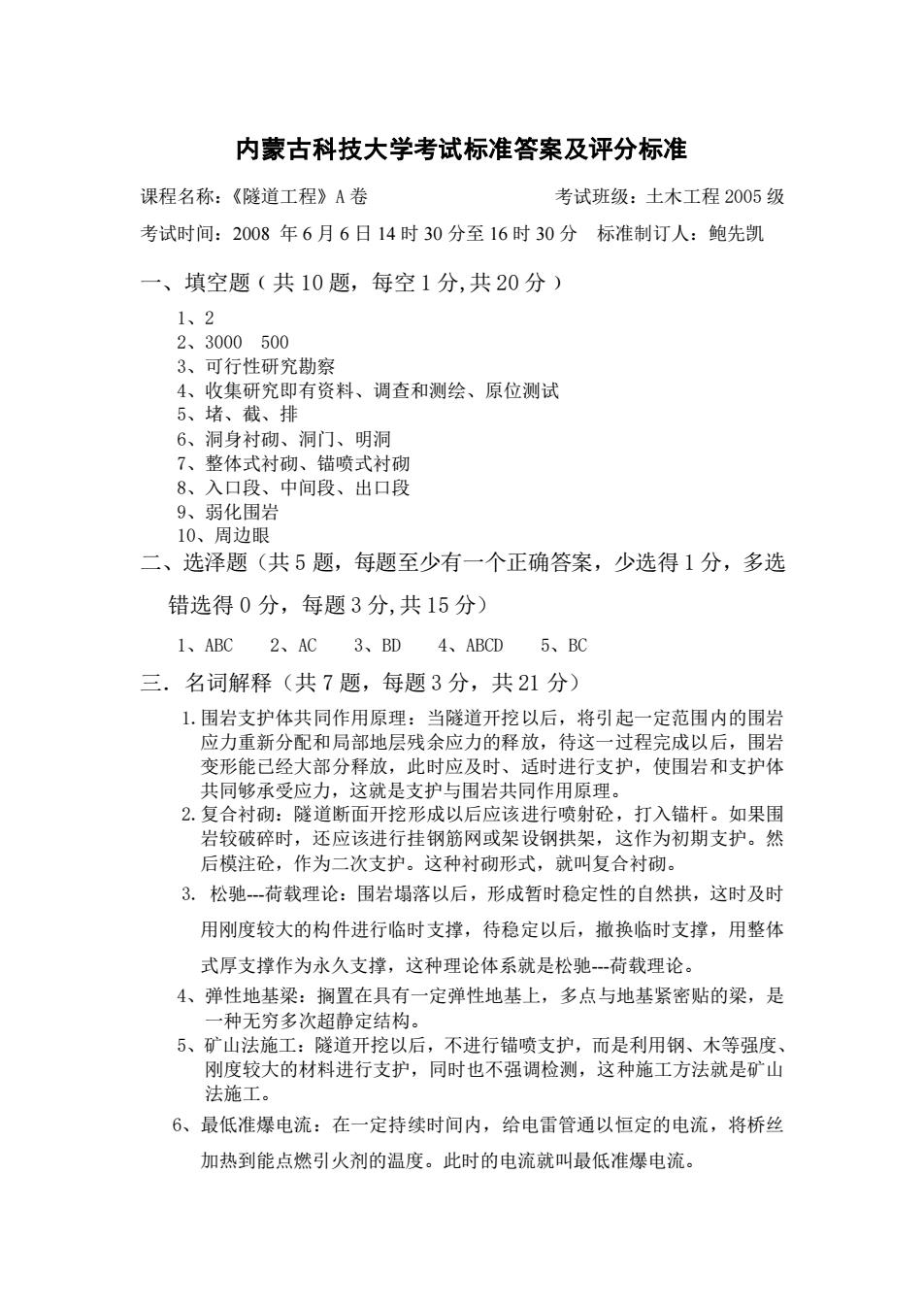

内蒙古科技大学考试标准答案及评分标准 课程名称：《隧道工程》A卷 考试班级：土木工程2005级 考试时间：2008年6月6日14时30分至16时30分标准制订人：鲍先凯 一、填空题（共10题，每空1分，共20分） 1、2 2、3000500 3、可行性研究勘察 4、收集研究即有资料、调查和测绘、原位测试 5、堵、截、排 6、洞身衬砌、洞门、明洞 7、整体式衬砌、锚喷式衬砌 8、入口段、中间段、出口段 9、弱化围岩 10、周边眼 二、选泽题（共5题，每题至少有一个正确答案，少选得1分，多选 错选得0分，每题3分，共15分) 1、ABC2、AC3、BD4、ABCD5、BC 三.名词解释（共7题，每题3分，共21分） 1.围岩支护体共同作用原理：当隧道开挖以后，将引起一定范围内的围岩 应力重新分配和局部地层残余应力的释放，待这一过程完成以后，围岩 变形能已经大部分释放，此时应及时、适时进行支护，使围岩和支护体 共同够承受应力，这就是支护与围岩共同作用原理。 2.复合衬砌：隧道断面开挖形成以后应该进行喷射砼，打入锚杆。如果围 岩较破碎时，还应该进行挂钢筋网或架设钢拱架，这作为初期支护。然 后模注砼，作为二次支护。这种衬砌形式，就叫复合衬砌。 3.松驰一荷载理论：围岩塌落以后，形成暂时稳定性的自然拱，这时及时 用刚度较大的构件进行临时支撑，待稳定以后，撤换临时支撑，用整体 式厚支撑作为永久支撑，这种理论体系就是松驰荷载理论。 4、弹性地基梁：搁置在具有一定弹性地基上，多点与地基紧密贴的梁，是 一种无穷多次超静定结构。 5、矿山法施工：隧道开挖以后，不进行锚喷支护，而是利用钢、木等强度 刚度较大的材料进行支护，同时也不强调检测，这种施工方法就是矿山 法施工。 6、最低准爆电流：在一定持续时间内，给电雷管通以恒定的电流，将桥丝 加热到能点燃引火剂的温度。此时的电流就叫最低准爆电流
内蒙古科技大学考试标准答案及评分标准 课程名称：《隧道工程》A 卷 考试班级：土木工程 2005 级 考试时间：2008 年 6 月 6 日 14 时 30 分至 16 时 30 分 标准制订人：鲍先凯 一、填空题﹙共 10 题，每空 1 分,共 20 分﹚ 1、2 2、3000 500 3、可行性研究勘察 4、收集研究即有资料、调查和测绘、原位测试 5、堵、截、排 6、洞身衬砌、洞门、明洞 7、整体式衬砌、锚喷式衬砌 8、入口段、中间段、出口段 9、弱化围岩 10、周边眼 二、选泽题（共 5 题，每题至少有一个正确答案，少选得 1 分，多选 错选得 0 分，每题 3 分,共 15 分） 1、ABC 2、AC 3、BD 4、ABCD 5、BC 三．名词解释（共 7 题，每题 3 分，共 21 分） 1.围岩支护体共同作用原理：当隧道开挖以后，将引起一定范围内的围岩 应力重新分配和局部地层残余应力的释放，待这一过程完成以后，围岩 变形能已经大部分释放，此时应及时、适时进行支护，使围岩和支护体 共同够承受应力，这就是支护与围岩共同作用原理。 2.复合衬砌：隧道断面开挖形成以后应该进行喷射砼，打入锚杆。如果围 岩较破碎时，还应该进行挂钢筋网或架设钢拱架，这作为初期支护。然 后模注砼，作为二次支护。这种衬砌形式，就叫复合衬砌。 3. 松驰-荷载理论：围岩塌落以后，形成暂时稳定性的自然拱，这时及时 用刚度较大的构件进行临时支撑，待稳定以后，撤换临时支撑，用整体 式厚支撑作为永久支撑，这种理论体系就是松驰-荷载理论。 4、弹性地基梁：搁置在具有一定弹性地基上，多点与地基紧密贴的梁，是 一种无穷多次超静定结构。 5、矿山法施工：隧道开挖以后，不进行锚喷支护，而是利用钢、木等强度、 刚度较大的材料进行支护，同时也不强调检测，这种施工方法就是矿山 法施工。 6、最低准爆电流：在一定持续时间内，给电雷管通以恒定的电流，将桥丝 加热到能点燃引火剂的温度。此时的电流就叫最低准爆电流

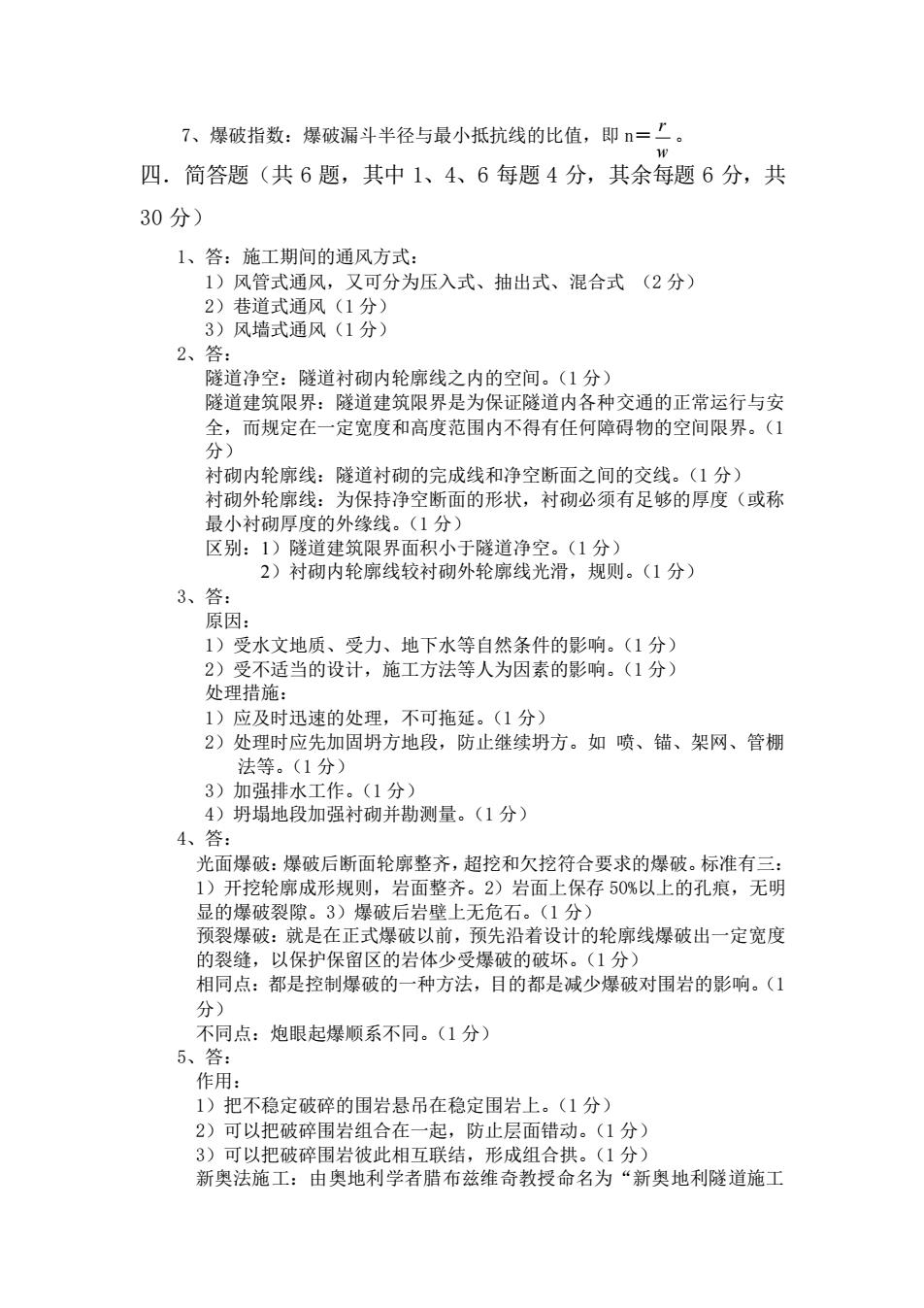

7、爆破指数：爆破漏斗半径与最小抵抗线的比值，即n=I 四.简答题（共6题，其中1、4、6每题4分，其余每题6分，共 30分) 1、答：施工期间的通风方式： 1)风管式通风，又可分为压入式、抽出式、混合式(2分) 2)巷道式通风1分 3)风墙式通风(1分) 2、答： 隧道净空：隧道衬砌内轮廓线之内的空间。(1分) 隧道建筑限界：隧道建筑限界是为保证隧道内各种交通的正常运行与安 务，而规定在一定宽度和高度范围内不得有任何降碍物的空间限界。 衬砌内轮廓线：隧道衬砌的完成线和净空断面之间的交线。(1分) 衬砌外轮廓线：为保持净空断面的形状，衬砌必须有足够的厚度（或称 最小对树砌厚度的外缘线。(1分) 区别：1)隧道建筑限界面积小于隧道净空。(1分) 2)衬砌内轮廓线较衬砌外轮廓线光滑，规则。(1分) 3、答 原因： 1)受水文地质、受力、地下水等自然条件的影响。(1分) 2)受不适当的设计，施工方法等人为因素的影响。(1分) 处理措施： 1)应及时迅速的处理， 不可拖延。(1分 2)处理时应先加固坍方地段，防止继续坍方。如喷、锚、架网、管棚 法答。(1分) 3)加强排水工作。(1分) 4)坍塌地段加强衬砌并勘测量。(1分) 4、 光面爆破：爆破后断面轮廓整齐，超挖和欠挖符合要求的爆破。标准有三 1)开挖轮廓成形规则，岩面整齐。2)岩面上保存50%以上的孔痕，无明 显的爆破裂隙。3)爆破后岩壁上无危石。(1分) 预裂爆破：就是在正式爆破以前，预先沿着设计的轮廓线爆破出一定宽度 的裂缝，以保护保留区的岩体少受爆破的破坏。(1分) 相同点：都是控制爆破的一种方法，目的都是减少爆破对围岩的影响。(1 分) 不同点：炮眼起爆顺系不同。(1分) 5、答： 作用， 1)把不稳定破碎的围岩悬吊在稳定围岩上。(1分) 2)可以把破碎围岩组合在一起，防止层面错动。(1分) 3)可以把破碎围岩彼此相互联结，形成组合拱。(1分) 新奥法施工：由奥地利学者腊布兹维奇教授命名为“新奥地利隧道施工
7、爆破指数：爆破漏斗半径与最小抵抗线的比值，即 n＝ w r 。 四．简答题（共 6 题，其中 1、4、6 每题 4 分，其余每题 6 分，共 30 分） 1、答：施工期间的通风方式： 1）风管式通风，又可分为压入式、抽出式、混合式 （2 分） 2）巷道式通风（1 分） 3）风墙式通风（1 分） 2、答： 隧道净空：隧道衬砌内轮廓线之内的空间。（1 分） 隧道建筑限界：隧道建筑限界是为保证隧道内各种交通的正常运行与安 全，而规定在一定宽度和高度范围内不得有任何障碍物的空间限界。（1 分） 衬砌内轮廓线：隧道衬砌的完成线和净空断面之间的交线。（1 分） 衬砌外轮廓线：为保持净空断面的形状，衬砌必须有足够的厚度（或称 最小衬砌厚度的外缘线。（1 分） 区别：1）隧道建筑限界面积小于隧道净空。（1 分） 2）衬砌内轮廓线较衬砌外轮廓线光滑，规则。（1 分） 3、答： 原因： 1）受水文地质、受力、地下水等自然条件的影响。（1 分） 2）受不适当的设计，施工方法等人为因素的影响。（1 分） 处理措施： 1）应及时迅速的处理，不可拖延。（1 分） 2）处理时应先加固坍方地段，防止继续坍方。如 喷、锚、架网、管棚 法等。（1 分） 3）加强排水工作。（1 分） 4）坍塌地段加强衬砌并勘测量。（1 分） 4、答： 光面爆破：爆破后断面轮廓整齐，超挖和欠挖符合要求的爆破。标准有三： 1）开挖轮廓成形规则，岩面整齐。2）岩面上保存 50%以上的孔痕，无明 显的爆破裂隙。3）爆破后岩壁上无危石。（1 分） 预裂爆破：就是在正式爆破以前，预先沿着设计的轮廓线爆破出一定宽度 的裂缝，以保护保留区的岩体少受爆破的破坏。（1 分） 相同点：都是控制爆破的一种方法，目的都是减少爆破对围岩的影响。（1 分） 不同点：炮眼起爆顺系不同。（1 分） 5、答： 作用： 1）把不稳定破碎的围岩悬吊在稳定围岩上。（1 分） 2）可以把破碎围岩组合在一起，防止层面错动。（1 分） 3）可以把破碎围岩彼此相互联结，形成组合拱。（1 分） 新奥法施工：由奥地利学者腊布兹维奇教授命名为“新奥地利隧道施工

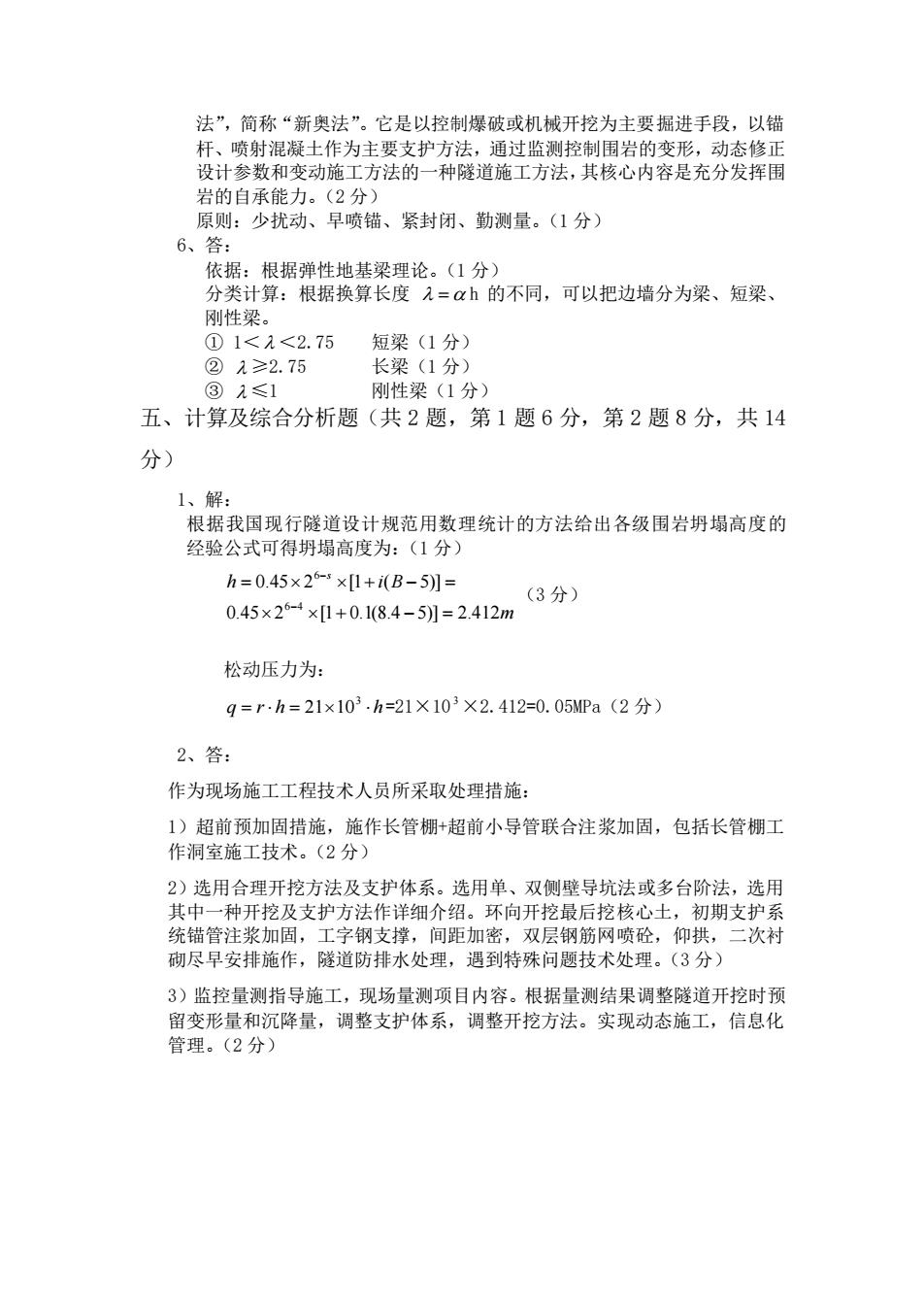

法”，简称“新奥法”。它是以控制爆破或机械开挖为主要掘进手段，以锚 杆、喷射混凝土作为主要支护方法，通过监测控制围岩的变形，动态修正 设计参数和变动施工方法的 一种隧道施工方法，其核心内容是充分发挥围 岩的自承能力。(2分) 原则：少扰动、早喷锚、紧封闭、勤测量。(1分) 6、答： 损：根据滑性换梦餐度论：从分 类计算：根据换算长度入=ah的不同，可以把边墙分为梁、短梁、 刚性梁。 ①1<1<2.75短梁(1分) ②1≥2.75 长梁(1分) ③1≤1 刚性梁(1分) 五、计算及综合分析题（共2题，第1题6分，第2题8分，共14 分) 1、解： 根据我国现行详道设计规范用数理统计的方法给出各级围岩胡塌高度的 经验公式可得坍塌高度为：(1分 h=0.45×2-×+i(B-5)= (3分) 0.45×26-×1+0.1(8.4-5=2.412m 松动压力为： g=r-h=21×103.h=21×103×2.412=0.05MPa(2分) 2、答： 作为现场施工工程技术人员所采取处理措施 1)超前预加固措施，施作长管棚+超前小导管联合注浆加固，包括长管棚工 作同室施工技术。(2分) 2)选用合理开挖方法及支护体系。选用单、双侧壁导坑法或多台阶法，选用 其中一种开挖及支护方法作详细介绍。环向开挖最后挖核心土，初期支护系 统锚管注浆加固，工字钢支撑，间距加密，双层钢筋网喷砼，仰拱，二次衬 砌尽早安排施作，隧道防排水处理，遇到特殊问题技术处理。(3分)》 3)监控量测指导施工，现场量测项目内容。根据量测结果调整隧道开挖时预 留变形量和沉降量，调整支护体系，调整开挖方法。实现动态施工，信息化 管理。(2分)
法”，简称“新奥法”。它是以控制爆破或机械开挖为主要掘进手段，以锚 杆、喷射混凝土作为主要支护方法，通过监测控制围岩的变形，动态修正 设计参数和变动施工方法的一种隧道施工方法，其核心内容是充分发挥围 岩的自承能力。（2 分） 原则：少扰动、早喷锚、紧封闭、勤测量。（1 分） 6、答： 依据：根据弹性地基梁理论。（1 分） 分类计算：根据换算长度 = h 的不同，可以把边墙分为梁、短梁、 刚性梁。 ① 1＜ ＜2.75 短梁（1 分） ② ≥2.75 长梁（1 分） ③ ≤1 刚性梁（1 分） 五、计算及综合分析题（共 2 题，第 1 题 6 分，第 2 题 8 分，共 14 分） 1、解： 根据我国现行隧道设计规范用数理统计的方法给出各级围岩坍塌高度的 经验公式可得坍塌高度为：（1 分） m h i B s 0.45 2 [1 0.1(8.4 5)] 2.412 0.45 2 [1 ( 5)] 6 4 6 + − = = + − = − − （3 分） 松动压力为： q = r h = h 3 21 10 =21×10 3 ×2.412=0.05MPa（2 分） 2、答： 作为现场施工工程技术人员所采取处理措施： 1）超前预加固措施，施作长管棚+超前小导管联合注浆加固，包括长管棚工 作洞室施工技术。（2 分） 2）选用合理开挖方法及支护体系。选用单、双侧壁导坑法或多台阶法，选用 其中一种开挖及支护方法作详细介绍。环向开挖最后挖核心土，初期支护系 统锚管注浆加固，工字钢支撑，间距加密，双层钢筋网喷砼，仰拱，二次衬 砌尽早安排施作，隧道防排水处理，遇到特殊问题技术处理。（3 分） 3）监控量测指导施工，现场量测项目内容。根据量测结果调整隧道开挖时预 留变形量和沉降量，调整支护体系，调整开挖方法。实现动态施工，信息化 管理。（2 分）
