测试仪 Jd-A公共 图（一） 2.1、起动电压及返回电压值检验： 给入电压从零开始逐步增加。古到继申黑接占闭合 直流时间继电器的动作电压不应大于70%的额定电压值(W血≤70%Ue),返回电压值 要求大于5%的额定电压值(>0.05U)。若动作电压过高，则应检查返回弹簧弹力是否 过强，衔铁在黄铜管内或衔铁弯板在固定坐槽内摩擦是否过大：若返回电压过低，则应检查 摩擦是否过大，返回弹簧弹力是否过弱。 表 额定电压() 动作电压(V) 返回电压(W) 注意：测试过程中电压步长值要活当(15V数量级) )3哈由哭动作时间 将时间整定在所要求的刻度上，（时间的整定是利用改变延时静接点位置与时间刻度上 的时间刻度数对准)。 利用测试仪时间测试功能可以同时显示时间继电器的动作时间。 实验时分别取两个时间定值，2（根据具体继电器确定），把测量时何记在表三 中，并分析是否满足要求。要求在时间继电器整定位置，于额定电压下测量动作时间三次， 每次测量值与整定值误差按厂家的技术规范规定的范围 ·DS-111型±0.15 ·DS一112型±0.10" ·DS-113型±0.15 表二 +1 次 次三次 一次 三次备注 整定值 误差 当测量时间与刻度值不符时，可按下述方进行调整 )当刻度起始位置与定值不符，首先调整刻度盘的位置以满足要求，如动作时间长可 将刻度盘往顺时针方向移 一角度。 )在最大刻度处于定值不符则应调整钟表机构。调整钟表机构时，将延时静点及刻度 盘取下，将外壳作为廷时动作接点，扇形齿终点限止挡对外壳绝缘可作为静接点，接入秒表 进行检查。 时间调整可用下述几种方法，使其满足钟表机构的时间误差规范
５ 图（二） 2.1、起动电压及返回电压值检验： 输入电压从零开始逐步增加，直到继电器接点闭合。 直流时间继电器的动作电压不应大于 70％的额定电压值(Vdz≤70％Ue),返回电压值Vh 要求大于 5％的额定电压值（Vh ＞0.05Ue）。若动作电压过高，则应检查返回弹簧弹力是否 过强，衔铁在黄铜管内或衔铁弯板在固定坐槽内摩擦是否过大；若返回电压过低，则应检查 摩擦是否过大，返回弹簧弹力是否过弱。 表二 额定电压（V） 动作电压（V） 返回电压（V） 注意：测试过程中电压步长值要适当（1-5V 数量级）。 2.3、检验继电器动作时间。 将时间整定在所要求的刻度上，（时间的整定是利用改变延时静接点位置与时间刻度上 的时间刻度数对准）。 利用测试仪时间测试功能可以同时显示时间继电器的动作时间。 实验时分别取两个时间定值t1，t 2 （根据具体继电器确定），把测量时间记在表三 中，并分析是否满足要求。要求在时间继电器整定位置，于额定电压下测量动作时间三次， 每次测量值与整定值误差按厂家的技术规范规定的范围： ·DS—111 型±0.15″ · DS—112 型±0.10″ ·DS—113 型±0.15″ 表三 t1 t2 一次 二次 三次 一次 二次 三次 备注 整定值 误差 当测量时间与刻度值不符时，可按下述方进行调整 i）当刻度起始位置与定值不符，首先调整刻度盘的位置以满足要求，如动作时间长可 将刻度盘往顺时针方向移一角度。 ii）在最大刻度处于定值不符则应调整钟表机构。调整钟表机构时，将延时静点及刻度 盘取下，将外壳作为延时动作接点，扇形齿终点限止挡对外壳绝缘可作为静接点，接入秒表 进行检查。 时间调整可用下述几种方法，使其满足钟表机构的时间误差规范
)调整钟表轴承丝，使钟摆在弹簧的作用下能均匀地摆动。如果测得的时间短，则使 钟摆与摆齿轮咬合深些，反之则咬合浅些。调整宜细致，严禁有打滑或卡死现象出现。 ⅱ)调整钟摆上的平衡锤，如测得的时间短，应将两个平衡锤距离调远，如时间过长 则应调近些 iii)调整钟表弹簧的支架位置，时间短弹力可调弱些。 六、注意事项 1、请勿用手触摸继电器触点。 2、使用测试仪测试前，先使跳合闸显示灯复位，做好测试准备。 3、实验完毕使测试仪出于退出工作状态（工作状态指示灯灭）。 七、思考题 1)、电流继电器的返回系数和，为什么要求在K0.850.9之间，太大或太小有什么问 题？ 2入、电流继电器的二组线圈串联改为并联时其整定值有何变化，为什么？ 3)、时间继电器的动作电压为何不应大于70%的额定电压

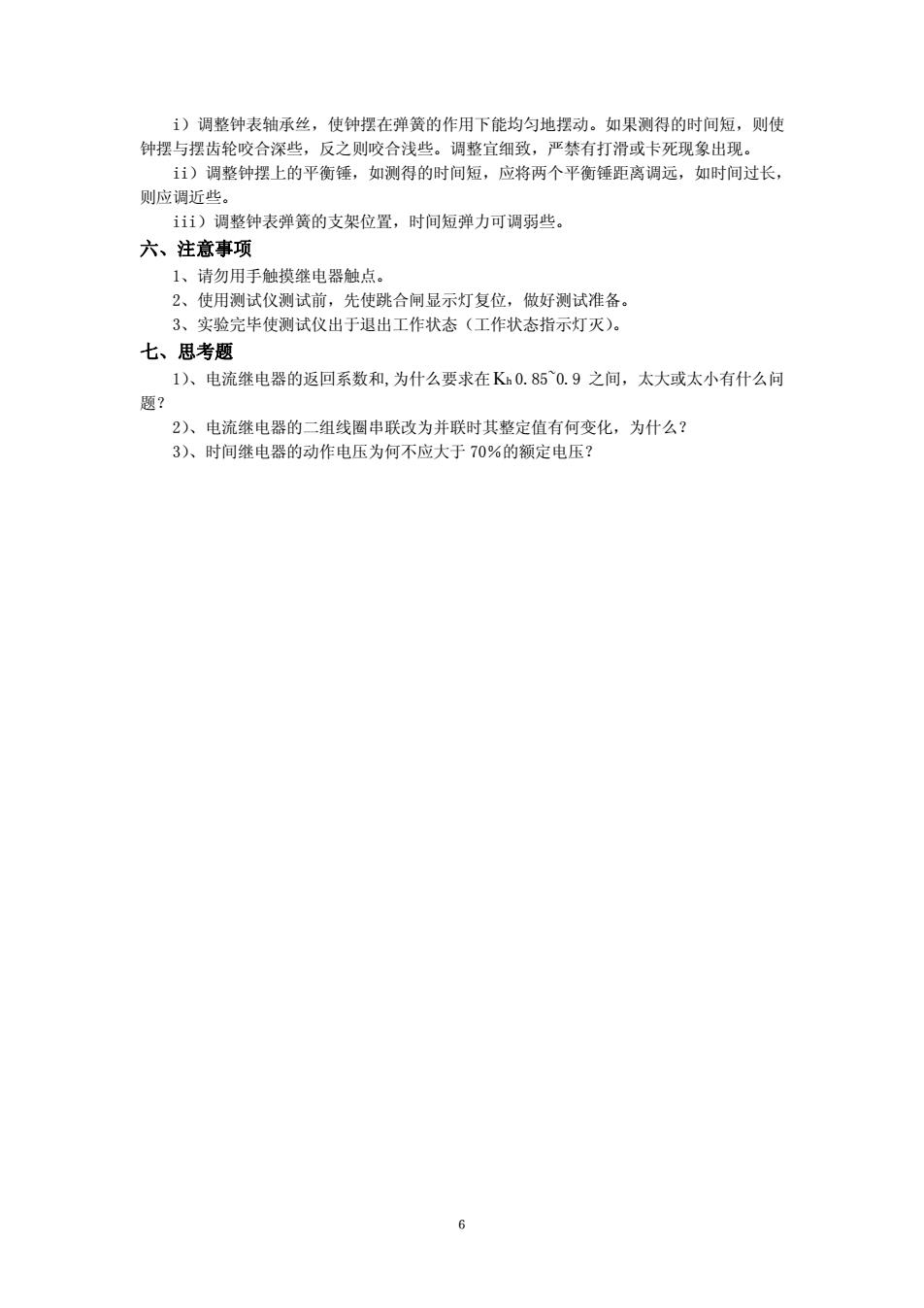

６ i）调整钟表轴承丝，使钟摆在弹簧的作用下能均匀地摆动。如果测得的时间短，则使 钟摆与摆齿轮咬合深些，反之则咬合浅些。调整宜细致，严禁有打滑或卡死现象出现。 ii）调整钟摆上的平衡锤，如测得的时间短，应将两个平衡锤距离调远，如时间过长， 则应调近些。 iii）调整钟表弹簧的支架位置，时间短弹力可调弱些。 六、注意事项 1、请勿用手触摸继电器触点。 2、使用测试仪测试前，先使跳合闸显示灯复位，做好测试准备。 3、实验完毕使测试仪出于退出工作状态（工作状态指示灯灭）。 七、思考题 1）、电流继电器的返回系数和,为什么要求在Kh 0.85~0.9 之间，太大或太小有什么问 题？ 2）、电流继电器的二组线圈串联改为并联时其整定值有何变化，为什么？ 3）、时间继电器的动作电压为何不应大于 70％的额定电压？
实验二、DZ型中间和DX型信号继电器实验 一、实验目的 (1)了解DZ型中间继电器和DX型信号继电器的构造、特性及用途。 (2)掌握DZ型中间继电器和DX型信号继电器基本测试方法。 二、实验类型 验证型 三、实验仪器 RT-2000多功能继电保护测试仪，信号继电器、中间继电器。 四、实验原理 1)、信号继电器：反应工作线圈是否通入额定电流，动作于接点解时闭合，用于指示整 组继电器的动作状态。 2)、中间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接 点瞬时闭合，用于控制断路器跳闸回路 五、实验内容和要求 1、中间继电器的基本测试 实验接线如图 一)，实验步骤如下 ·熟悉继电器额定参数。 ·按图接线。 ·请老师检查接线。 ·按附录I有关章节所述，打开测试仪电源。 ,在测试仪人-机对话界面设置各量 ·测试仪使用方法见附录I有关章节（建议用手动试验】 ·输入电压从零开始逐步增加，直到继电器接点闭合。 注意：测试过程中电压步长值要适(0.51V数量级)。 测试仪 Id+Ud- 图（一） 表1 次数 Ue 3 平均

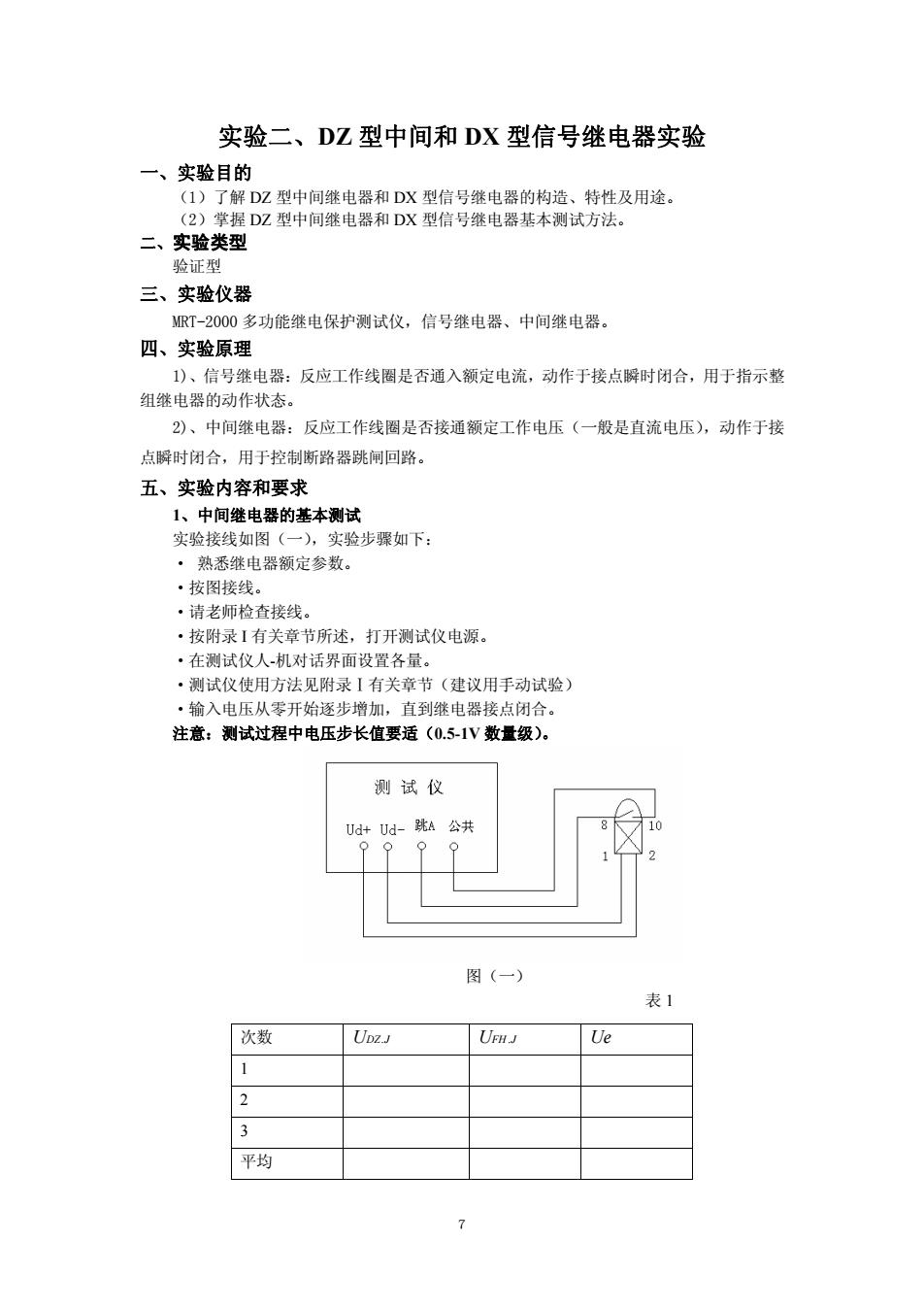

７ 实验二、DZ 型中间和 DX 型信号继电器实验 一、实验目的 （1）了解 DZ 型中间继电器和 DX 型信号继电器的构造、特性及用途。 （2）掌握 DZ 型中间继电器和 DX 型信号继电器基本测试方法。 二、实验类型 验证型 三、实验仪器 MRT-2000 多功能继电保护测试仪，信号继电器、中间继电器。 四、实验原理 1)、信号继电器：反应工作线圈是否通入额定电流，动作于接点瞬时闭合，用于指示整 组继电器的动作状态。 2)、中间继电器：反应工作线圈是否接通额定工作电压（一般是直流电压），动作于接 点瞬时闭合，用于控制断路器跳闸回路。 五、实验内容和要求 1、中间继电器的基本测试 实验接线如图（一），实验步骤如下： · 熟悉继电器额定参数。 ·按图接线。 ·请老师检查接线。 ·按附录 I 有关章节所述，打开测试仪电源。 ·在测试仪人-机对话界面设置各量。 ·测试仪使用方法见附录Ⅰ有关章节（建议用手动试验） ·输入电压从零开始逐步增加，直到继电器接点闭合。 注意：测试过程中电压步长值要适（0.5-1V 数量级）。 图（一） 表 1 次数 UDZ.J UFH .J Ue 1 2 3 平均
