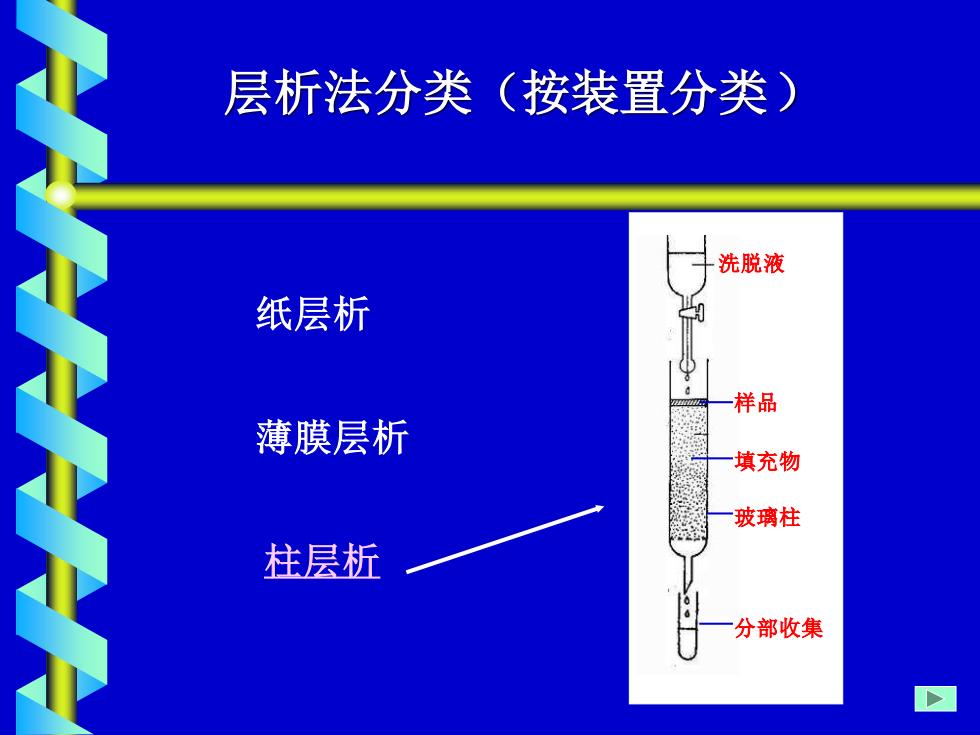

层析法分类（按装置分类） 洗脱液 纸层析 样品 薄膜层析 填充物 玻璃柱 柱层析 分部收集
层析法分类（按装置分类） 纸层析 薄膜层析 柱层析 洗脱液 样品 填充物 分部收集 玻璃柱

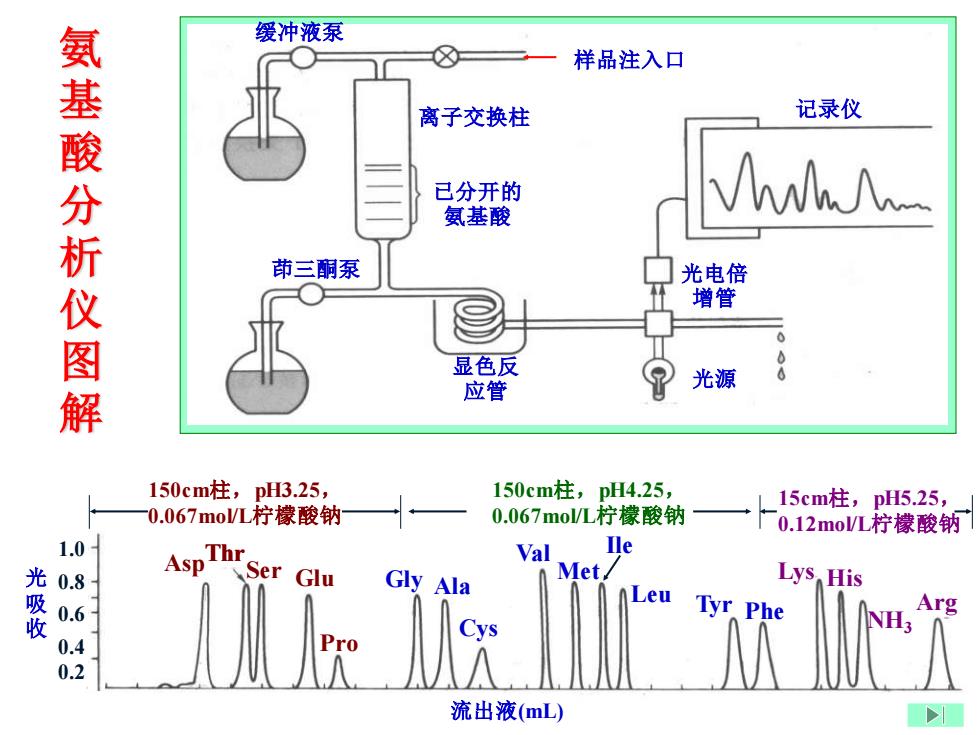

缓冲液泵 样品注入口 离子交换柱 记录仪 基酸分析仪图解 已分开的 氨基酸 茚三酮泵 光电倍 增管 显色反 应管 光源 150cm柱，pH3.25, 150cm柱，pH4.25, 15cm柱，pH5.25, 0.067moL柠檬酸钠 0.067molL柠檬酸钠 0.12mol/L柠檬酸钠 1.0 Val Ile 0.8 Asp Thr Ser Glu Gly Ala Met 光吸收 Lys His ALeu Tyr Phe Arg Cys Pro 0.2 流出液(mL)
氨 基 酸 分 析 仪 图 解 AspThrSer Glu Gly Lys Pro Ala Cys Val Met Ile Leu Tyr Phe His NH3 Arg 0.2 0.4 1.0 0.6 光 0.8 吸 收 流出液(mL) 150cm柱，pH3.25， 0.067mol/L柠檬酸钠 150cm柱，pH4.25， 0.067mol/L柠檬酸钠 15cm柱，pH5.25， 0.12mol/L柠檬酸钠 缓冲液泵 显色反 应管 茚三酮泵 已分开的 氨基酸 离子交换柱 样品注入口 记录仪 光电倍 增管 光源

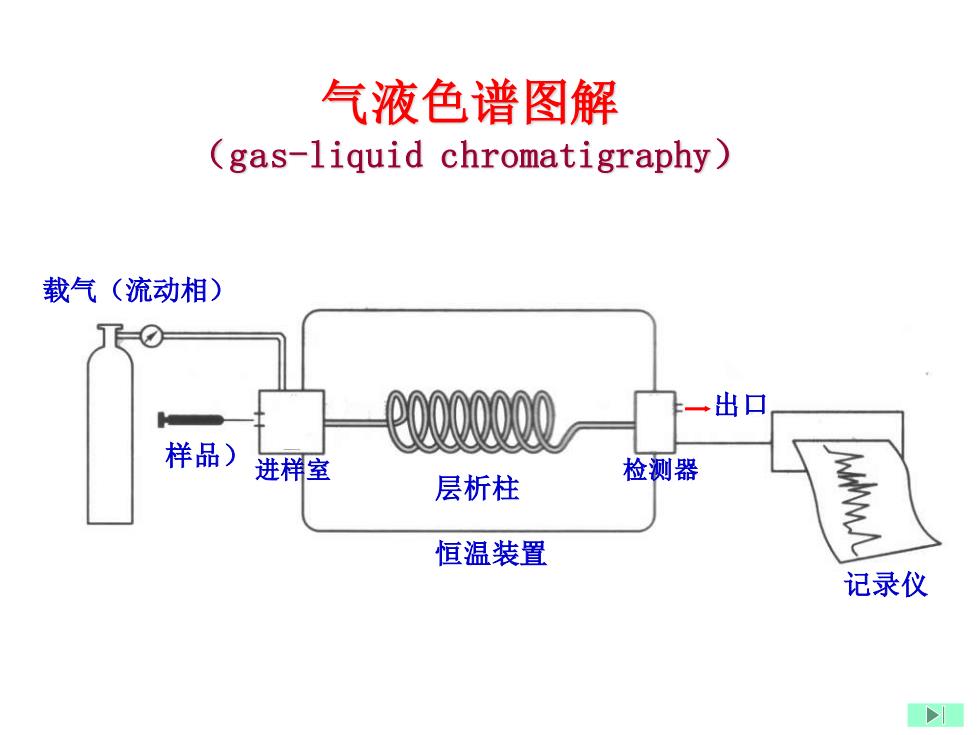

气液色谱图解 (gas-liquid chromatigraphy) 载气（流动相） 出口 样品) 进样室 检测器 层析柱 恒温装置 记录仪
气液色谱图解 （gas-liquid chromatigraphy） 层析柱 恒温装置 载气（流动相） 样品） 进样室 检测器 记录仪 出口
高效液相层析(WPIC)图解 (high performance liquid chromatigraphy) 进样室 溶剂储瓶 溶剂过滤器 层 柱 恒温装置 检测器 记录仪
高效液相层析（HPLC）图解 （high performance liquid chromatigraphy） 层 析 柱 恒 温 装 置 溶剂储瓶 溶剂过滤器 进样室 检测器 记录仪
各类层析的原理和载体 类别 分离原理 基质或载体 吸附层析 化学、物理吸附 硅胶、氧化铝、羟基磷酸 分配层析 两溶剂相中的溶解效应 纤维素、硅藻土、硅胶 凝胶层析 分子筛效应的排阻效应 sepharose、sephadex 离子交换层析 离子基团的交换反应 离子交换树脂、纤维素、 葡聚糖 亲和层析 分离物与配体之间有 带配基的sepharose 特殊亲和力 或sephadex 聚焦层析 等电点和离子交换作用 多缓冲交换剂（与带有多种电 荷基团的配体相偶联的 sepharose 6B)
各类层析的原理和载体 类别 分离原理 基质或载体 吸附层析 化学、物理吸附 硅胶、氧化铝、羟基磷酸 分配层析 两溶剂相中的溶解效应 纤维素、硅藻土、硅胶 凝胶层析 分子筛效应的排阻效应 sepharose 、sephadex 离子交换层析 离子基团的交换反应 离子交换树脂 、纤维素、 葡聚糖 亲和层析 分离物与配体之间有 带配基的sepharose 特殊亲和力 或sephadex 聚焦层析 等电点和离子交换作用 多缓冲交换剂（与带有多种电 荷基团的配体相偶联的 sepharose 6B）
