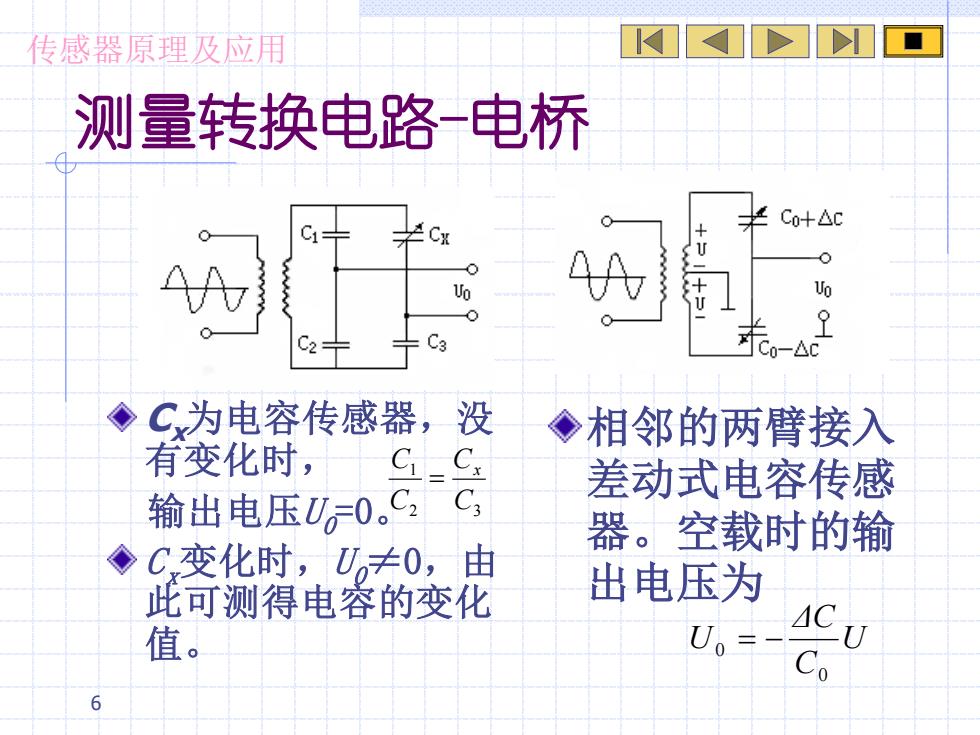

传感器原理及应用测量转换电路-电桥Co+△c+1C0UoUo1C-△CC3C为电容传感器，没相邻的两臂接入有变化时，C-Cx差动式电容传感输出电压U=0。C，C,器。空载时的输C变化时，U≠0，由出电压为此可测得电容的变化4CU值。U。 =C6
传感器原理及应用 6 测量转换电路-电桥 Cx为电容传感器，没 有变化时， 输出电压U0 =0。 C x变化时，U0≠0，由 此可测得电容的变化 值。 2 3 1 C C C C x = 相邻的两臂接入 差动式电容传感 器。空载时的输 出电压为 U C ΔC U 0 0 = −

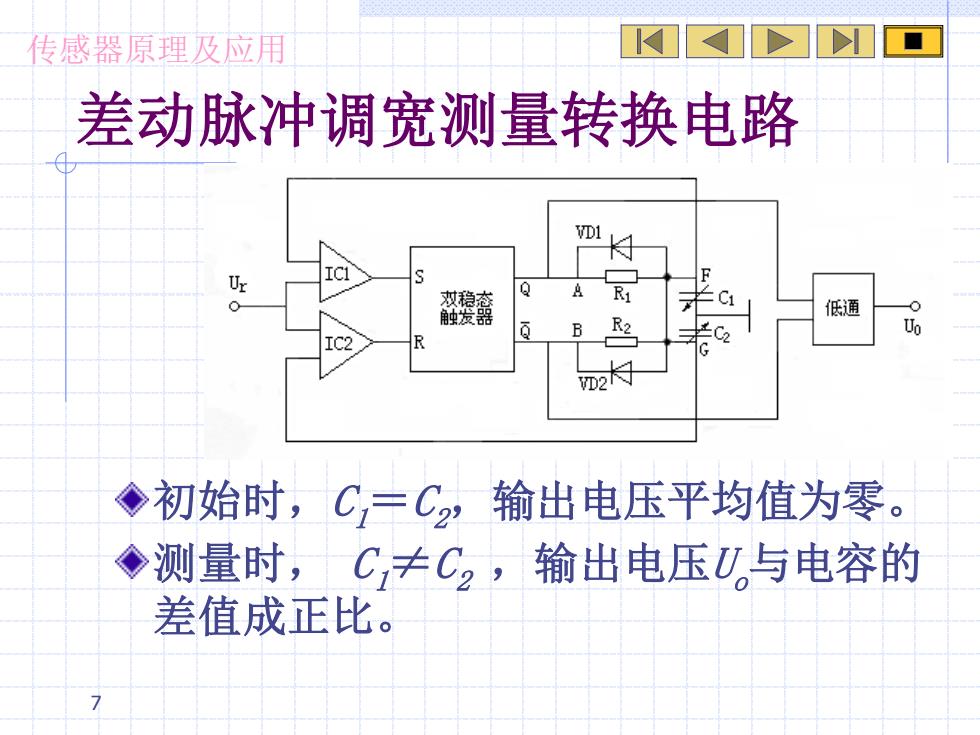

传感器原理及应用差动脉冲调宽测量转换电路VD1UrQAR1双稳态低通C触发器R2Uo0BVD2初始时，C=C，输出电压平均值为零测量时，C≠C，输出电压U。与电容的差值成正比
传感器原理及应用 7 差动脉冲调宽测量转换电路 初始时，C1 ＝C2，输出电压平均值为零。 测量时， C 1≠C2 ，输出电压Uo与电容的 差值成正比
