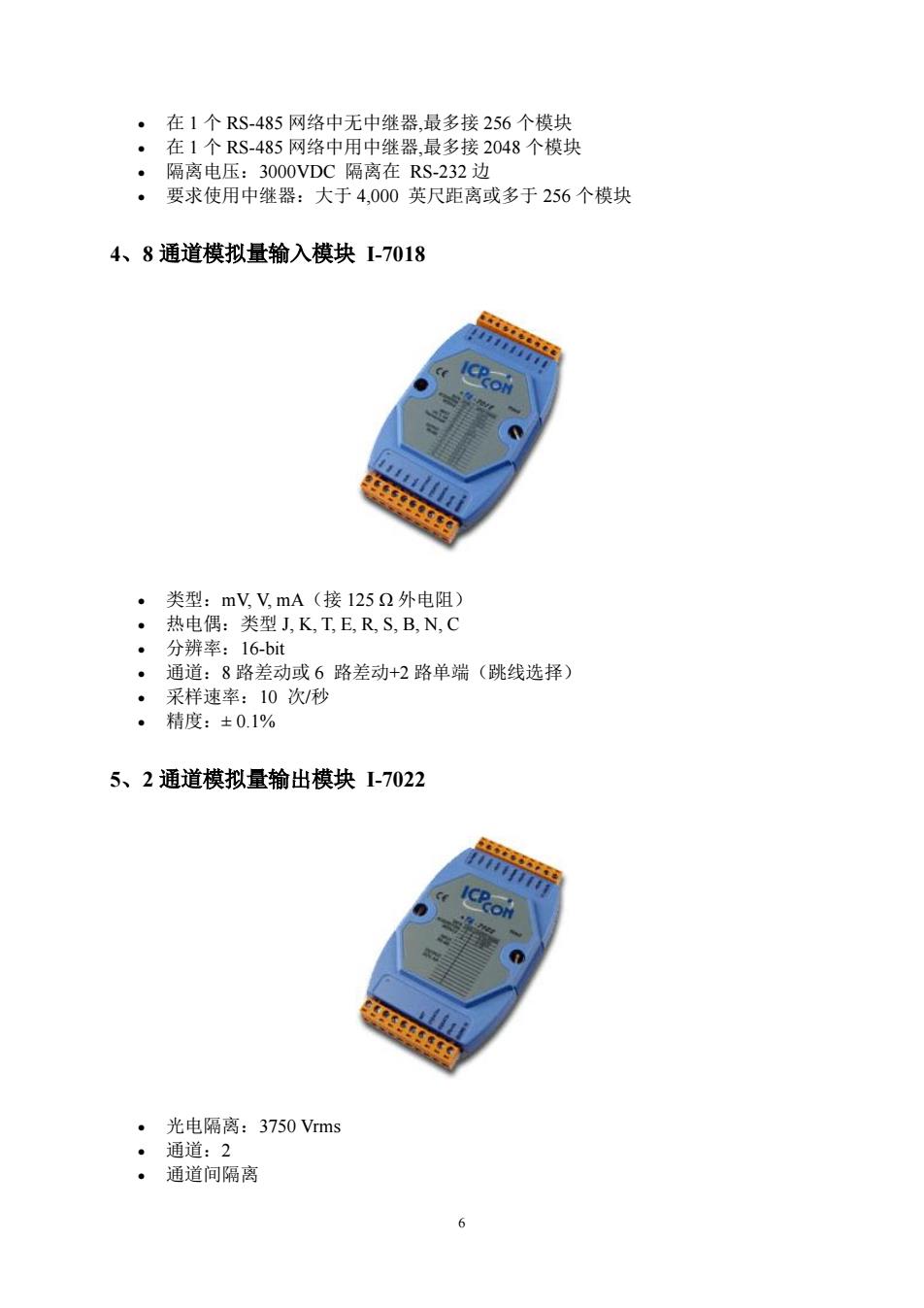

在1个RS-485网络中无中继器，最多接256个模块 ·在1个RS-485网络中用中继器，最多接2048个模块 隔离电压：3000VDC隔离在RS-232边 要求使用中继器：大于4,000英尺距离或多于256个模块 4、8通道模拟量输入模块-7018 ·类型：mV,V,mA(接1252外电阻) ·热电偶：类型J,K,T,E,RS,B,N,C 分辨率：16-bit 通道： 8路差动或6路差动+2路单端（跳线选择） ·采样速率：10次/秒 ·精度：±0.1% 5、2通道模拟量输出模块1-7022 CP.OH 光电隔离：3750Vms ·迪道：2 ·通道间隔离
6 在 1 个 RS-485 网络中无中继器,最多接 256 个模块 在 1 个 RS-485 网络中用中继器,最多接 2048 个模块 隔离电压：3000VDC 隔离在 RS-232 边 要求使用中继器：大于 4,000 英尺距离或多于 256 个模块 4、8 通道模拟量输入模块 I-7018 类型：mV, V, mA（接 125 Ω 外电阻） 热电偶：类型 J, K, T, E, R, S, B, N, C 分辨率：16-bit 通道：8 路差动或 6 路差动+2 路单端（跳线选择） 采样速率：10 次/秒 精度：± 0.1% 5、2 通道模拟量输出模块 I-7022 光电隔离：3750 Vrms 通道：2 通道间隔离
。输出类型：mA,V ·输出范围：0~20mA,4~20mA,010V ·分辨率：12-bit 精度 ±0.，1%满量程 可编程输出转换斜率： 0.125-1024mA/形 00625512V/秒 6、4通道继电器输出/4通道数字量输入模块【-7060 4通道共源极隔离 数字量输入： 逻辑电平0：最大+1V 逻辑电平1：+3.530V 输入阻抗：3K2,0.5W D1可用于计数器 继电器输出 ·通道：4 ·2路“A“型继电器 单刀单掷（常开） ·2路“C型继电器 单刀双掷 ·干接点 ·触点容量： AC:125V@0.6A:250V@0.3A DC:30V@2A110V@0.6A 实验一应变片实验 >
7 输出类型：mA, V 输出范围： 0 ~ 20mA , 4 ~ 20mA , 0~ 10V 分辨率：12-bit 精度：± 0.1% 满量程 可编程输出转换斜率： 0.125 ~ 1024 mA/秒 0.0625 ~ 512 V/秒 6、4 通道继电器输出/4 通道数字量输入模块 I-7060 4 通道共源极隔离 数字量输入： 逻辑电平 0：最大+1V 逻辑电平 1：+3.5~ 30V 输入阻抗：3KΩ, 0.5W D/I 可用于计数器 继电器输出 通道：4 2 路“A”型继电器 单刀单掷 (常开) 2 路“C”型继电器 单刀双掷 干接点 触点容量： AC：125V @0.6A; 250V @0.3A DC：30V @2A; 110V @0.6A 实验一 应变片实验

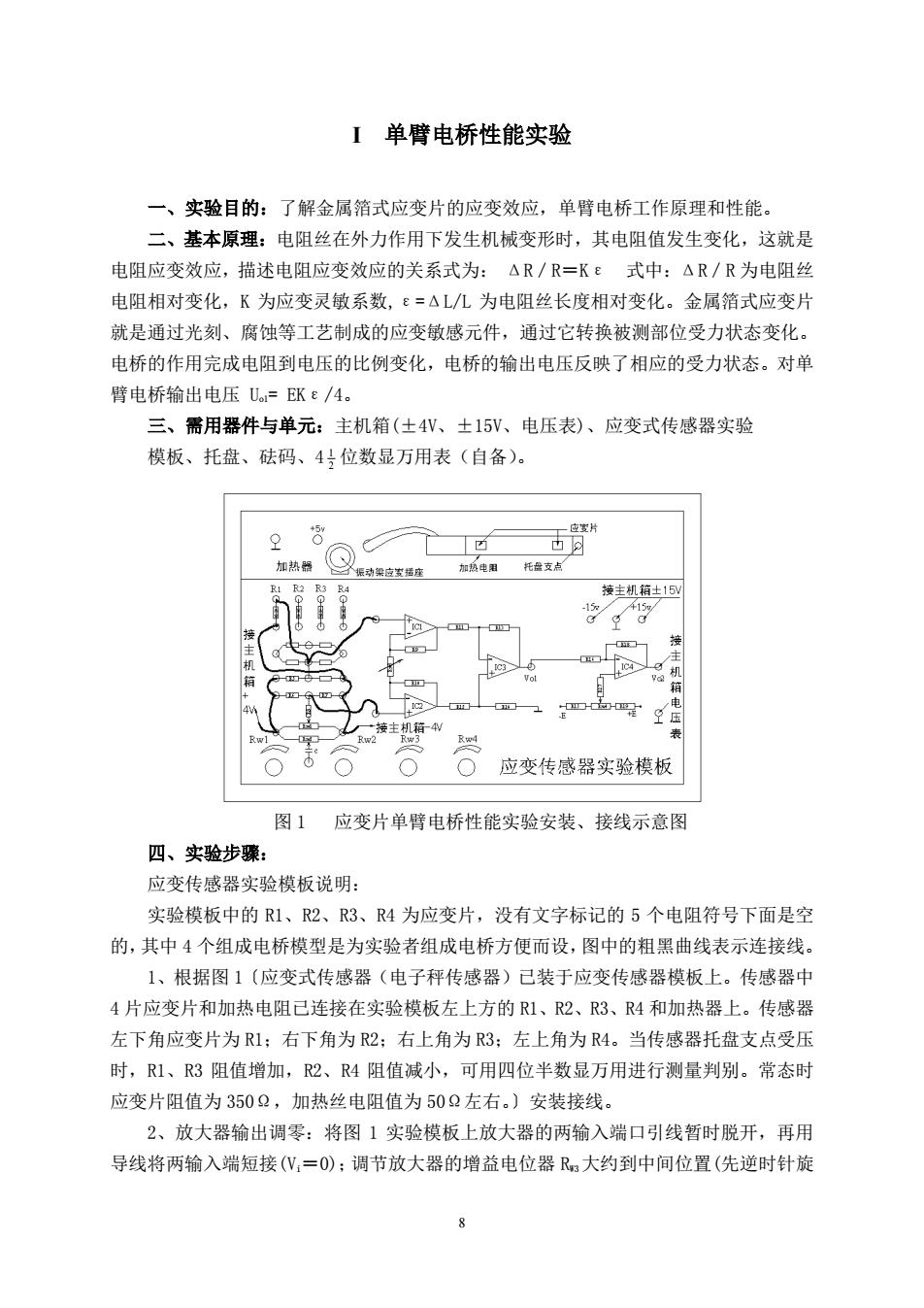

I单臂电桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是 电阻应变效应，描述电阻应变效应的关系式为：△R/R=Ke式中：△R/R为电阻丝 电阻相对变化，K为应变灵敏系数，ε=△LL为电阻丝长度相对变化。金属箔式应变片 就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。 电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单 臂电桥输出电压U=EKe/4。 三、需用器件与单元：主机箱（士4W、土15V、电压表）、应变式传感器实验 模板、托盘、砝码、4号位数显万用表（自备）。 加电题托盘支点 摸主机箱±1回 g 主机预 ○应变传感器实验模板 图1应变片单臂电桥性能实验安装、接线示意图 四、实验步骤： 应变传感器实验模板说明： 实验模板中的1、R2、R3、R4为应变片，没有文字标记的5个电阻符号下面是空 的，其中4个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线： 1、根据图1（应变式传感器（电子秤传感器）已装于应变传感器模板上。传感器中 4片应变片和加热电阻已连接在实验模板左上方的R1、2、R3、R4和加热器上。传感器 左下角应变片为R1:右下角为2：右上角为3：左上角为R4。当传感器托盘支点受压 时，R1、3阻值增加，2、R4阻值减小，可用四位半数显万用进行测量判别。常态时 应变片阻值为3502，加热丝电阻值为502左右，)安装接线。 2、放大器输出调零：将图1实验模板上放大器的两输入端口引线暂时脱开，再用 导线将两输入端短接(W,=0):调节放大器的增益电位器R大约到中间位置（先逆时针旋
8 I 单臂电桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是 电阻应变效应，描述电阻应变效应的关系式为： ΔR／R＝Kε 式中：ΔR／R 为电阻丝 电阻相对变化，K 为应变灵敏系数,ε=ΔL/L 为电阻丝长度相对变化。金属箔式应变片 就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受力状态变化。 电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单 臂电桥输出电压 Uo1= EKε/4。 三、需用器件与单元：主机箱(±4V、±15V、电压表)、应变式传感器实验 模板、托盘、砝码、4 2 1 位数显万用表（自备）。 图 1 应变片单臂电桥性能实验安装、接线示意图 四、实验步骤： 应变传感器实验模板说明： 实验模板中的 R1、R2、R3、R4 为应变片，没有文字标记的 5 个电阻符号下面是空 的，其中 4 个组成电桥模型是为实验者组成电桥方便而设，图中的粗黑曲线表示连接线。 1、根据图 1〔应变式传感器（电子秤传感器）已装于应变传感器模板上。传感器中 4 片应变片和加热电阻已连接在实验模板左上方的 R1、R2、R3、R4 和加热器上。传感器 左下角应变片为 R1；右下角为 R2；右上角为 R3；左上角为 R4。当传感器托盘支点受压 时，R1、R3 阻值增加，R2、R4 阻值减小，可用四位半数显万用进行测量判别。常态时 应变片阻值为 350Ω，加热丝电阻值为 50Ω左右。〕安装接线。 2、放大器输出调零：将图 1 实验模板上放大器的两输入端口引线暂时脱开，再用 导线将两输入端短接(Vi＝0)；调节放大器的增益电位器 RW3大约到中间位置(先逆时针旋
到底，再顺时针旋转2圈)：将主机箱电压表的量程切换开关打到2V档，合上主机箱电 源开关：调节实验模板放大器的调零电位器R4,使电压表显示为零。 3、应变片单臂电桥实验：拆去放大器输入端口的短接线，将暂时脱开的引线复原（见 图1接线图)。调节实验模板上的桥路平衡电位器R,使主机箱电压表显示为零：在应 变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表 值，直到200g(或500g)砝码加完。记下实验结果填入表1画出实验曲线。 表1 重量（日 电压(mv) 4、根据表1计算系统灵敏度S=△U/△W(△U输出电压变化量，△W重量变化量)和非线性误差 不=△m/ys×100%式中△m为输出值（多次测量时为平均值）与拟合直线的最大偏差：ys满量程输 出平均值，此处为200g(或500g)。实验完毕，关闭电源。 五、思考题： 单臂电桥时，作为桥臂电阻应变片应选用：(1)正（受拉）应变片(2)负（受 压)应变片(3)正、负应变片均可以。 Ⅱ半桥性能实验 一、实验目的：比较半桥与单臂电桥的不同性能、了解其特点。 二、基本原理：不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高 非线性得到改善。当应变片阻值和应变量相同时，其桥路输出电压U=Ee/2。 三、需用器件与单元：主机箱、应变式传感器实验模板、托盘、砝码。 四、实验步骤： 1、将托盘安装到应变传感器的托盘支点上。将实验模板差动放大器调零：用导线将实 验模板上的±15v、⊥插口与主机箱电源±15v、⊥分别相连，再将实验模板中的放大器 的两输入口短接(W,=0):调节放大器的增益电位器R。大约到中间位置（先逆时针旋到 底，再顺时针旋转2圈)；将主机箱电压表的量程切换开关打到2V档，合上主机箱电源 开关：调节实验模板放大器的调零电位器R,使电压表显示为零
9 到底，再顺时针旋转 2 圈)；将主机箱电压表的量程切换开关打到 2V 档，合上主机箱电 源开关；调节实验模板放大器的调零电位器 RW4，使电压表显示为零。 3、应变片单臂电桥实验：拆去放大器输入端口的短接线，将暂时脱开的引线复原(见 图 1 接线图)。调节实验模板上的桥路平衡电位器 RW1，使主机箱电压表显示为零；在应 变传感器的托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表 值，直到 200g（或 500 g）砝码加完。记下实验结果填入表 1 画出实验曲线。 表 1 重量(g) 电压(mv) 4、根据表 1 计算系统灵敏度 S＝ΔU/ΔW（ΔU 输出电压变化量，ΔW 重量变化量）和非线性误差 δ， δ=Δm/yFS ×100％式中Δm 为输出值（多次测量时为平均值）与拟合直线的最大偏差：yFS 满量程输 出平均值，此处为 200g（或 500g）。实验完毕，关闭电源。 五、思考题： 单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2）负（受 压）应变片（3）正、负应变片均可以。 II 半桥性能实验 一、实验目的：比较半桥与单臂电桥的不同性能、了解其特点。 二、基本原理：不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高， 非线性得到改善。当应变片阻值和应变量相同时，其桥路输出电压 UO2＝EKε／2。 三、需用器件与单元：主机箱、应变式传感器实验模板、托盘、砝码。 四、实验步骤： 1、将托盘安装到应变传感器的托盘支点上。将实验模板差动放大器调零：用导线将实 验模板上的±15v、⊥插口与主机箱电源±15v、⊥分别相连，再将实验模板中的放大器 的两输入口短接(Vi＝0)；调节放大器的增益电位器 RW3 大约到中间位置(先逆时针旋到 底，再顺时针旋转 2 圈)；将主机箱电压表的量程切换开关打到 2V 档，合上主机箱电源 开关；调节实验模板放大器的调零电位器 RW4，使电压表显示为零
应变片 力 加热器（ 摄动梁应空播座 加热电阳托盘支点 接主机箱士15V 2>m ·接主机箱-4N 应变传感器实验模板 图2应变式传感器半桥接线图 2、拆去放大器输入端口的短接线，根据图2接线。注意R应和R受力状态相反， 即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边。 调节实验模板上的桥路平衡电位器R,使主机箱电压表显示为零：在应变传感器的托盘 上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g (或500g)砝码加完。记下实验数据填入表2画出实验曲线，计算灵敏度S,=U/W, 非线性误差6。实验完毕，关闭电源。 表2 重量 电压 三、思考题： 1、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：(1)对边(2) 邻边。 2、桥路（差动电桥）测量时存在非线性误差，是因为：(1)电桥测量原理上存在 非线性(2)应变片应变效应是非线性的(3)调零值不是真正为零
10 图 2 应变式传感器半桥接线图 2、拆去放大器输入端口的短接线，根据图 2 接线。注意 R2应和 R3受力状态相反， 即将传感器中两片受力相反（一片受拉、一片受压）的电阻应变片作为电桥的相邻边。 调节实验模板上的桥路平衡电位器 RW1，使主机箱电压表显示为零；在应变传感器的托盘 上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到 200g （或 500 g）砝码加完。记下实验数据填入表 2 画出实验曲线，计算灵敏度 S2＝U／W， 非线性误差δ。实验完毕，关闭电源。 表 2 重量 电压 三、思考题： 1、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1）对边（2） 邻边。 2、桥路（差动电桥）测量时存在非线性误差，是因为：（1）电桥测量原理上存在 非线性（2）应变片应变效应是非线性的（3）调零值不是真正为零
