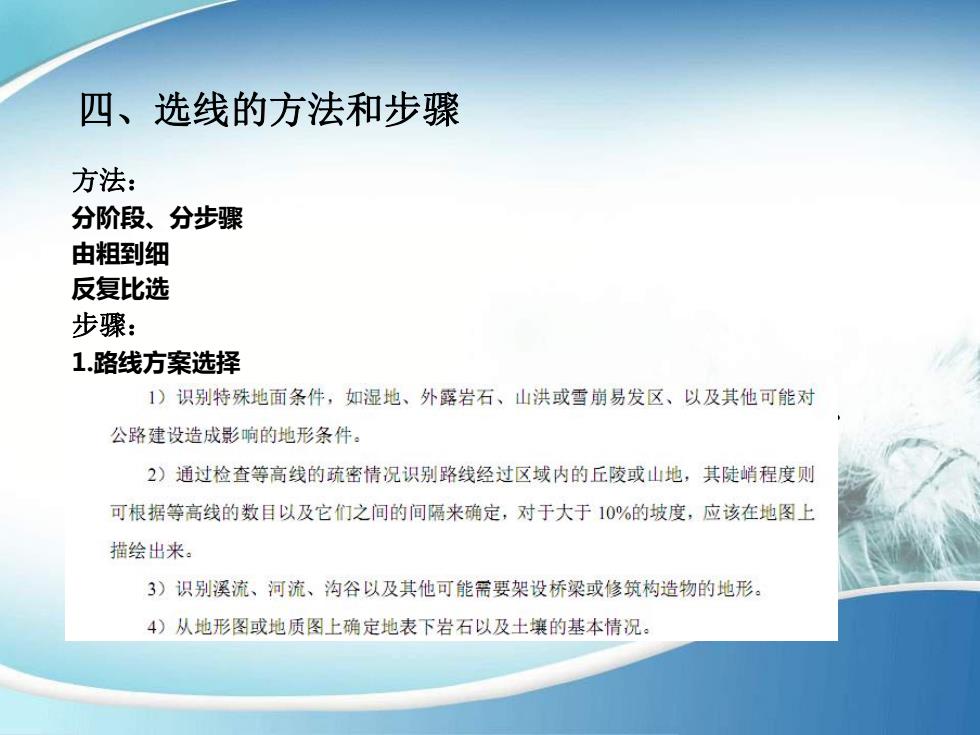

四、选线的方法和步骤方法:分阶段、分步骤由粗到细反复比选步骤:1.路线方案选择1)识别特殊地面条件,如湿地、外露岩石、山洪或雪崩易发区、以及其他可能对公路建设造成影响的地形条件。2)通过检查等高线的疏密情况识别路线经过区域内的丘陵或山地,其峭程度则可根据等高线的数目以及它们之间的间隔来确定,对于大于10%的坡度,应该在地图上描绘出来。3)识别溪流、河流、沟谷以及其他可能需要架设桥梁或修筑构造物的地形。4)从地形图或地质图上确定地表下岩石以及土壤的基本情况
方法: 分阶段、分步骤 由粗到细 反复比选 步骤: 1.路线方案选择 2.路线布局(路线带选择) 3.具体定线 根据标准和路线方案,进行平、纵、横设计,定出中线 四、选线的方法和步骤 收集小比例尺地形图(1:1万~1:10万),区域的自然、经济、交通、 发展规划等 大范围找出各种可能方案 方案比选,选定3~5个有价值的方案 现场踏勘,比选确定最佳方案 收集路线方案走廊内的较大比例地形 图(通常为1:2000),没有时需要 先测设走廊内的地形图 选定局部控制点 通过比选确定路线带

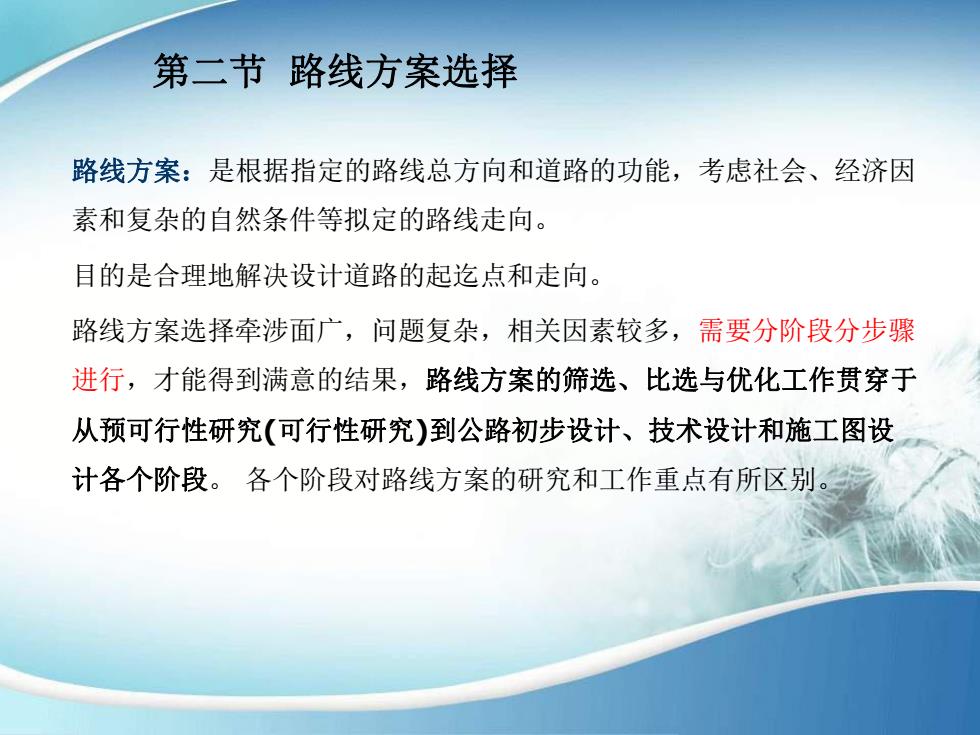

第二节路线方案选择路线方案:是根据指定的路线总方向和道路的功能,考虑社会、经济因素和复杂的自然条件等拟定的路线走向。目的是合理地解决设计道路的起汽点和走向。路线方案选择牵涉面广,问题复杂,相关因素较多,需要分阶段分步骤进行,才能得到满意的结果,路线方案的筛选、比选与优化工作贯穿于从预可行性研究(可行性研究)到公路初步设计、技术设计和施工图设计各个阶段。各个阶段对路线方案的研究和工作重点有所区别
路线方案:是根据指定的路线总方向和道路的功能,考虑社会、经济因 素和复杂的自然条件等拟定的路线走向。 目的是合理地解决设计道路的起迄点和走向。 路线方案选择牵涉面广,问题复杂,相关因素较多,需要分阶段分步骤 进行,才能得到满意的结果,路线方案的筛选、比选与优化工作贯穿于 从预可行性研究(可行性研究)到公路初步设计、技术设计和施工图设 计各个阶段。 各个阶段对路线方案的研究和工作重点有所区别。 第二节 路线方案选择

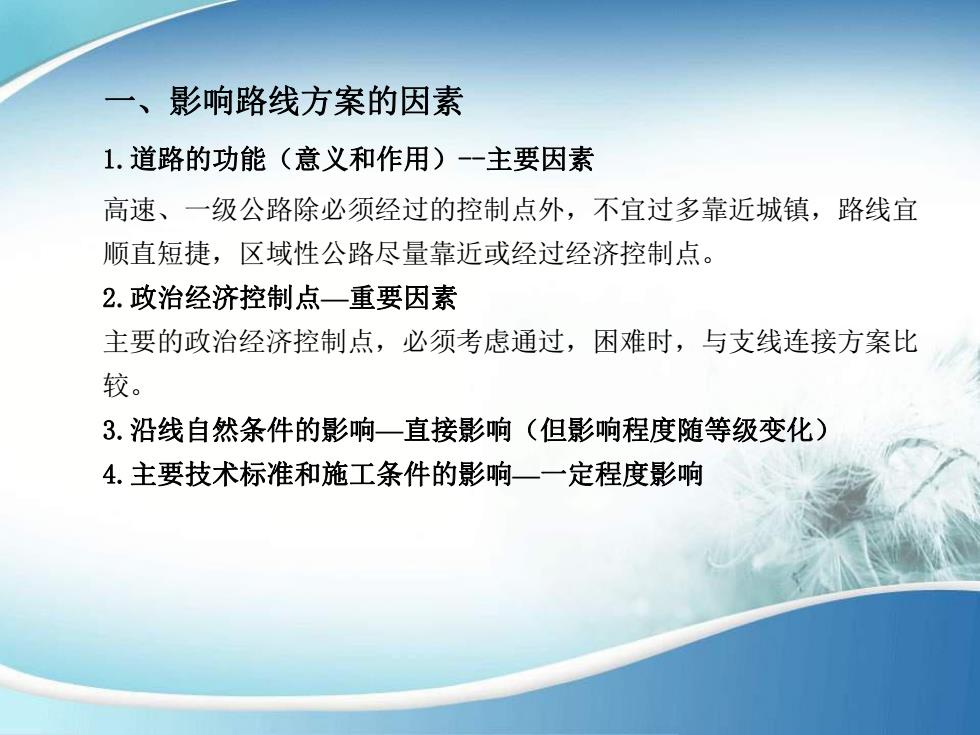

一、影响路线方案的因素1.道路的功能(意义和作用)一一主要因素高速、一级公路除必须经过的控制点外,不宜过多靠近城镇,路线宜顺直短捷,区域性公路尽量靠近或经过经济控制点。2.政治经济控制点一重要因素主要的政治经济控制点,必须考虑通过,困难时,与支线连接方案比较。3.沿线自然条件的影响一直接影响(但影响程度随等级变化)4.主要技术标准和施工条件的影响一一定程度影响
1.道路的功能(意义和作用)-主要因素 高速、一级公路除必须经过的控制点外,不宜过多靠近城镇,路线宜 顺直短捷,区域性公路尽量靠近或经过经济控制点。 2.政治经济控制点—重要因素 主要的政治经济控制点,必须考虑通过,困难时,与支线连接方案比 较。 3.沿线自然条件的影响—直接影响(但影响程度随等级变化) 4.主要技术标准和施工条件的影响—一定程度影响 一、影响路线方案的因素

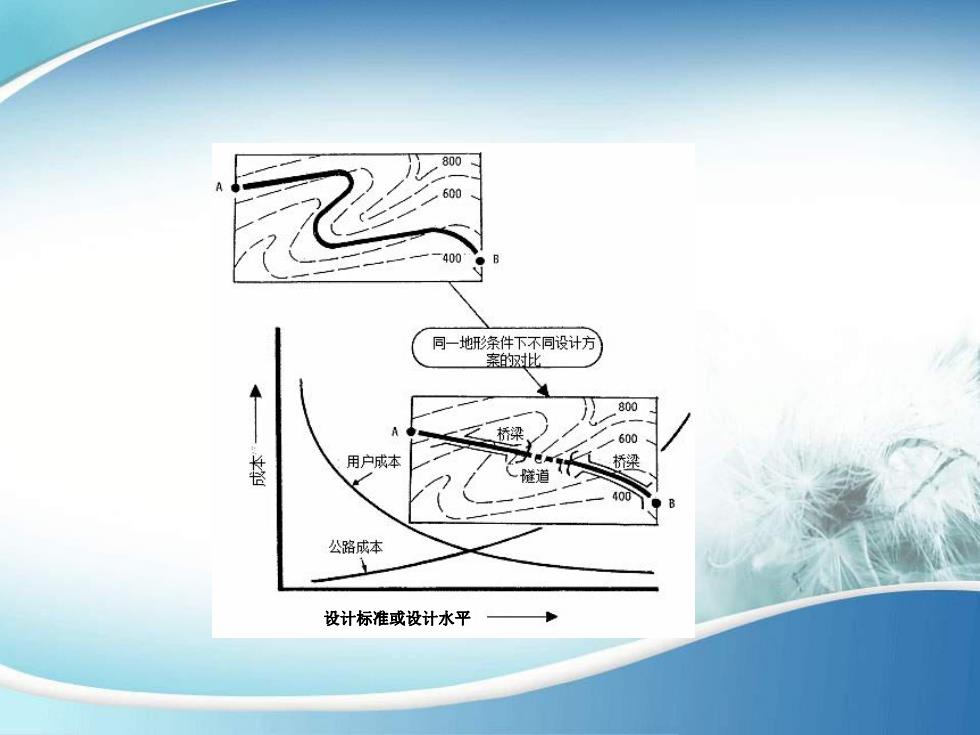

R600T400B同一地形条件下不同设计方案的对比800N香烫600本用户成本桥梁隧道公路成本设计标准或设计水平
设计标准或设计水平

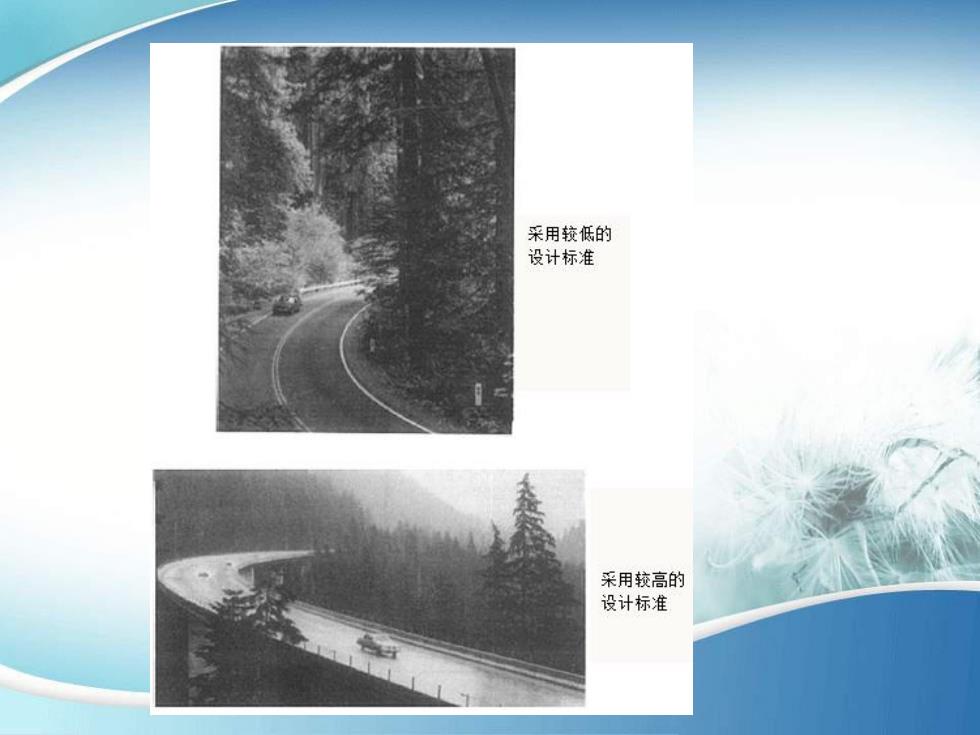

采用较低的设计标准采用较高的设计标准
