二、 基本原理 菌州夫通大粤 直流电压测量的扩展：o为数字电压表头的量程（如200mV),r 为其内阻（如10NQ),r1、r2为分压电阻，。为扩展后的量程。 由于r>r2,所以分压比为 U。 2 Uio (1) Un=ht2U。 (2) r+2 0~U 2000V 0 1M IN+ 0~U。 200V0 209 99k 数字电压表 2V0 9k 数字电压表 200mV N (2 1k 图1分压电路 图2多量程分压器
二、基本原理 数字电压表 r1 r２ r ０～Uo ０～Uio 10M 99k 9k 1M 1k 数字电压表 200mV 200V 20V 2V Ui 2000V IN+ IN－ 1 2 2 r r r U U io o io Uo r r r U 2 1 2 直流电压测量的扩展:Uo为数字电压表头的量程（如200mV），r 为其内阻（如10MΩ ），r1、r2为分压电阻，Uio为扩展后的量程。 由于r >> r2，所以分压比为 图 1分压电路 图 2多量程分压器 (1) (2)
二、基本原理 菌州克通大学 电流测量原理：根据欧姆定律，用合适的取样电阻把待测电流转换为相应的电压 再进行测量。如图1，由于r>>R,取样电阻R上的电压降为=RI,, 即被测电流I=/R若数字表头的电压量程为U,欲使电流档量程为。，则该档 的取样电阻为R=U。/I。。如200mV,则I。=200mA档的分流电阻为R12。 200uA 1k 0 U 100 U IN+ 2mA 0 IN+ 10 20mA0 数字电压表 数字电压表 200mA 1 2A 0.1 0 图1电流测量原理 图2多量程分流器电路
二、基本原理 数字电压表 IN+ IN－ R Ui I i 1k 10 1 100 数字电压表 2A 2mA 20mA 200mA Ui 200μA IN+ 0.1 IN－ I i 电流测量原理：根据欧姆定律，用合适的取样电阻把待测电流转换为相应的电压 ，再进行测量。如图1，由于r>>R，取样电阻R上的电压降为Ui =RIi ， 即被测电流Ii =Ui /R,若数字表头的电压量程为Uo，欲使电流档量程为I o，则该档 的取样电阻为R=Uo /I o 。如U0 =200mV，则I o =200mA档的分流电阻为R=1Ω 。 图1电流测量原理 图2多量程分流器电路 r

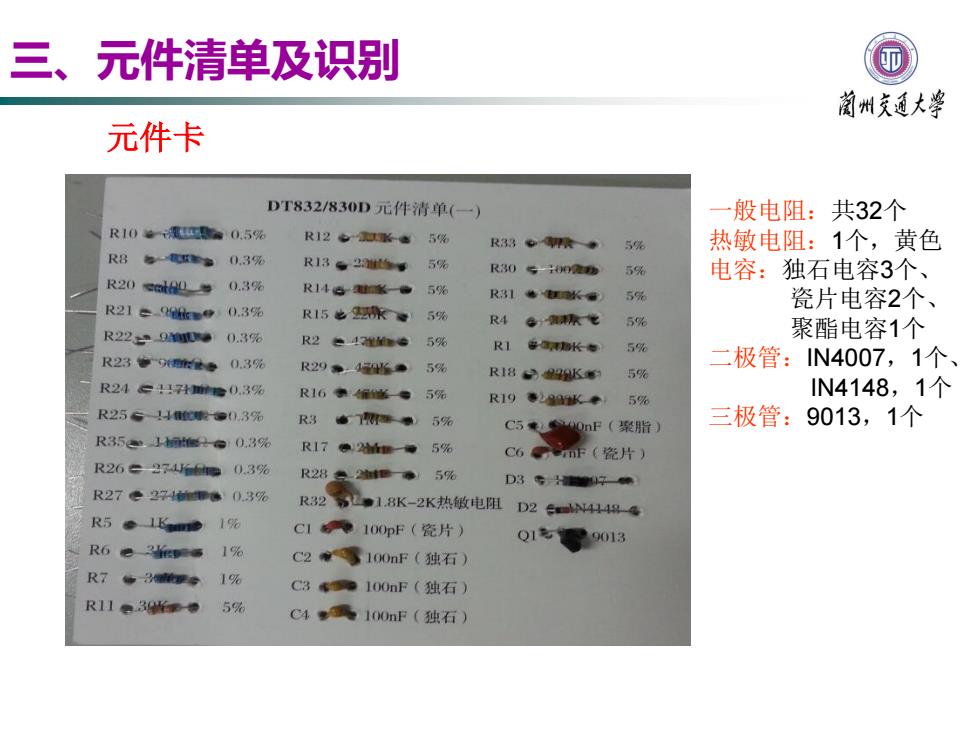

三、元件清单及识别 菌州克通大粤 元件卡 DT832/830D元件清单（一） 一 般电阻：共32个 R10。e0.5% R12心日张。5% R33e朝◆5% 热敏电阻：1个，黄色 R80.3% R13.24.5% R30专一子r)德 5% 电容：独石电容3个、 R20et0”0.3% R146k● 5% R31%k■ 5% R21e9t=m0.3% 瓷片电容2个、 R15之脉。5% R4 合康老 言% R225900●0.3% R2e4程0.5% 聚酯电容1个 R1a水。 5% R239◆0.3% R29◆40.5% 二极管：N4007,1个、 5% R24e174me0.39% R182细 R16象m张●5% R19*a9K◆ IN4148,1个 5% R25614集03% R3德7降。5% C5来QnF(聚脂) 三极管：9013,1个 R35=1桶e●0.3% R17.5% C6mF(瓷片) R26e274fe0.3% R28会2e◆5% D3专好一牌 R27e27400.3% R3218K-2K热敏电阻D24H44 R51Ko 1% C1弹1opF(瓷片) R6e画1% Q1元写9013 C2雪100nF(独石) R73m命1% C3w100nF(独石) R11e3● 5% C4100nF(独石)
三、元件清单及识别 元件卡 一般电阻：共32个 热敏电阻：1个，黄色 电容：独石电容3个、 瓷片电容2个、 聚酯电容1个 二极管：IN4007，1个、 IN4148，1个 三极管：9013，1个
三、元件清单及识别 ② 菌州克通大粤 表壳、电路板 DCV 00 20 CA 2 20 200 e9 NPN PNP DT-832 DIGITAL MULTIMETER -COM
三、元件清单及识别 表壳、电路板

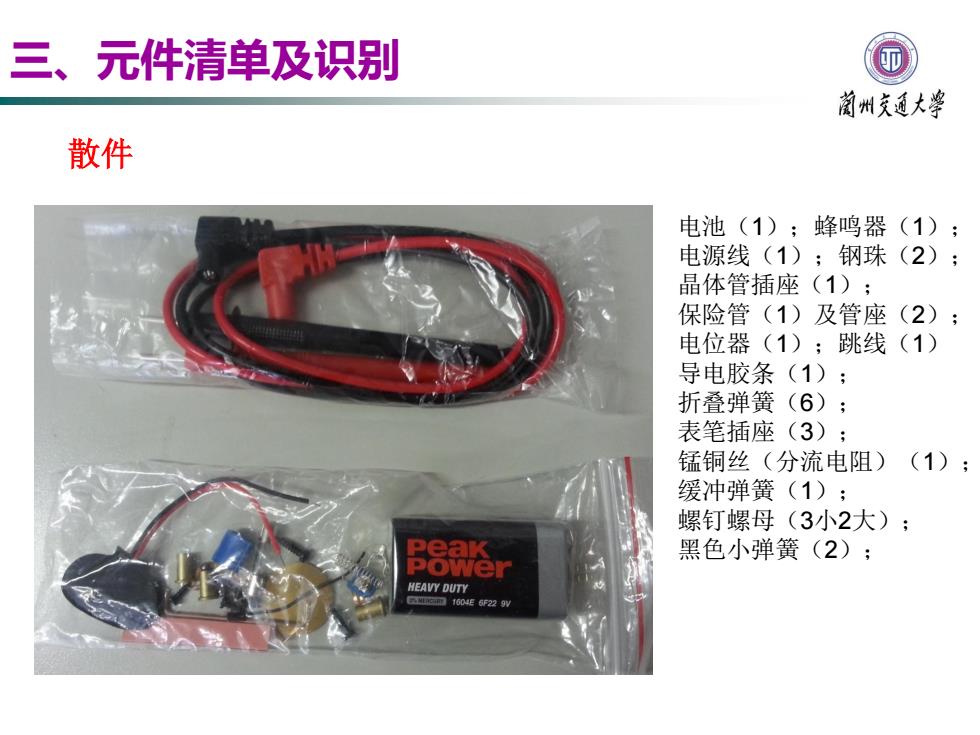

三、元件清单及识别 ⑩ 商州克通大粤 散件 电池(1)：蜂鸣器(1)： 电源线(1)；钢珠（2)； 晶体管插座(1)； 保险管(1)及管座(2)： 电位器(1)：跳线(1) 导电胶条(1)： 折叠弹簧(6)； 表笔插座(3) 锰铜丝（分流电阻）(1)； 缓冲弹簧（1)； 螺钉螺母(3小2大)： B8% 黑色小弹簧(2)： HEAVY DUTY 1604E6F229V
三、元件清单及识别 散件 电池（1）；蜂鸣器（1）； 电源线（1）；钢珠（2）； 晶体管插座（1）； 保险管（1）及管座（2）； 电位器（1）；跳线（1） 导电胶条（1）； 折叠弹簧（6）； 表笔插座（3）； 锰铜丝（分流电阻）（1）； 缓冲弹簧（1）； 螺钉螺母（3小2大）； 黑色小弹簧（2）；
