仿点测量图如下： 改变V,观察输入输出的幅值，记录到表1-2.测试电压波形时注意示波器色时间和幅度挡的选 择，时间挡选200ns/div,A路幅度挡5v/div,B路幅度挡20av/div. (3).用频率特性测试仪观察幅频特性及相频特性曲线， 仍选R= R=100?。将扫频仪射频输出送入电路输入信号，电路输出接至扫频仪检波器 输入端。观察回路谐振曲线，调回路电容C。,使f10.7z。频率特性的测试需注意选择适当的 衰减挡，否则难以获得满意的特性曲线。本放大器测试的频率范围100Kz-1GHz,F挡取50B,I挡 取-20B.依据测量值计算f。=10.7z时电路的电压放大倍数及回路的通颜带和Q值. 幅频特性曲线： 相频特性曲线
6 仿真测量图如下： 改变 Vi,观察输入输出的幅值，记录到表 1-2.测试电压波形时注意示波器色时间和幅度挡的选 择，时间挡选 200ns/div，A 路幅度挡 5v/div，B 路幅度挡 20mv/div. (3).用频率特性测试仪观察幅频特性及相频特性曲线。 仍选 R=4.5K，Re=100Ω。将扫频仪射频输出送入电路输入信号，电路输出接至扫频仪检波器 输入端。观察回路谐振曲线，调回路电容 C6，使 f0=10.7MHz。频率特性的测试需注意选择适当的 衰减挡，否则难以获得满意的特性曲线。本放大器测试的频率范围 100KHz-1GHz,F 挡取 50dB,I 挡 取-20dB.依据测量值计算 f0=10.7MHz 时电路的电压放大倍数及回路的通频带和 Q 值。 幅频特性曲线: 相频特性曲线:

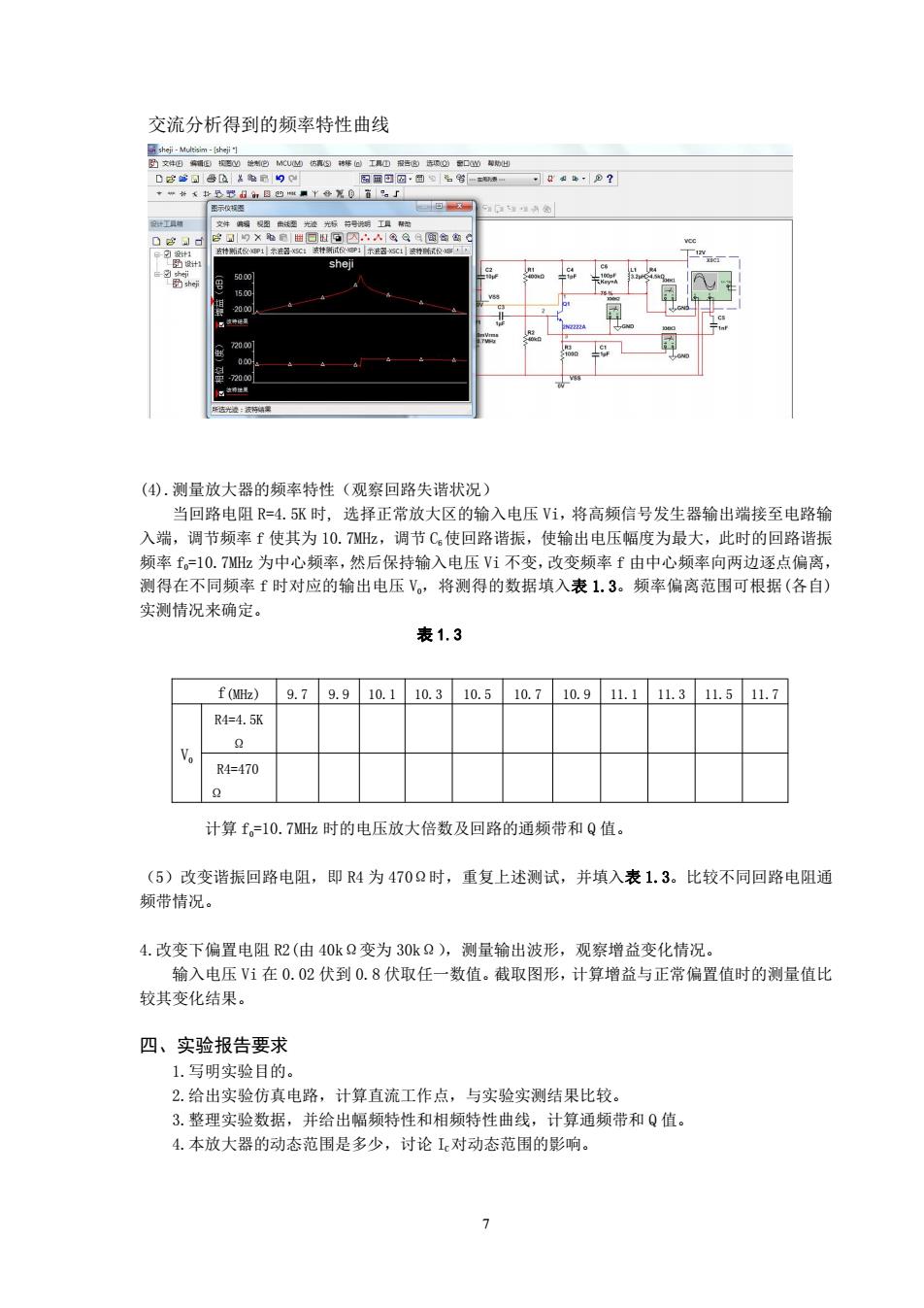

交流分析得到的频率特性曲线 08s口s0 she (④).测量放大器的频率特性（观察回路失谐状况） 当回路电阻R=4.X时，选择正常放大区的输入电压Vi,将高频信号发生器输出端接至电路输 入端，调节频率f使其为10.7Mz,调节C使回路谐振，使输出电压幅度为最大，此时的回路谐振 频率f10,7为中心频率，然后保持输入电压i不变，改变 妇中心频率向两边 测得在不同频率￡时对应的输出电压V。,将测得的数据填入表1.3。频率偏离范围可根据（各自） 实测情况来确定。 表1.3 f0)9.79.910.110.310.510.710.911.111.311.511.7 R4=4.5 R4=470 计算。10.7Mz时的电压放大倍数及回路的通频带和Q值。 (5)改变谐振回路电阻，即4为470Q时，重复上述测试，并填入表1.3。比较不同回路电阻通 频带情况。 4.改变下偏置电阻R2(由40k变为30kQ),测量输出波形，观察增益变化情祝 输入电压Vi在0.02伏到0.8伏取任一数值。截取图形，计算增益与正常偏置值时的测量值比 较其变化结果。 四、实验报告要求 1.写明实验目的 2.给出实验仿真电路，计算直流工作点，与实验实测结果比较。 3.整理实验数据，并给出幅频特性和相频特性曲线，计算通频带和Q值 4.本放大器的动态范围是多少，讨论【对动态范围的影响
7 交流分析得到的频率特性曲线 (4).测量放大器的频率特性（观察回路失谐状况） 当回路电阻 R=4.5K 时, 选择正常放大区的输入电压 Vi，将高频信号发生器输出端接至电路输 入端，调节频率 f 使其为 10.7MHz，调节 C6使回路谐振，使输出电压幅度为最大，此时的回路谐振 频率 f0=10.7MHz 为中心频率，然后保持输入电压 Vi 不变，改变频率 f 由中心频率向两边逐点偏离， 测得在不同频率 f 时对应的输出电压 V0，将测得的数据填入表 1.3。频率偏离范围可根据(各自) 实测情况来确定。 表 1.3 计算 f0=10.7MHz 时的电压放大倍数及回路的通频带和 Q 值。 （5）改变谐振回路电阻，即 R4 为 470Ω时，重复上述测试，并填入表 1.3。比较不同回路电阻通 频带情况。 4.改变下偏置电阻 R2(由 40kΩ变为 30kΩ），测量输出波形，观察增益变化情况。 输入电压 Vi 在 0.02 伏到 0.8 伏取任一数值。截取图形，计算增益与正常偏置值时的测量值比 较其变化结果。 四、实验报告要求 1.写明实验目的。 2.给出实验仿真电路，计算直流工作点，与实验实测结果比较。 3.整理实验数据，并给出幅频特性和相频特性曲线，计算通频带和 Q 值。 4.本放大器的动态范围是多少，讨论 IC对动态范围的影响。 f(MHz) 9.7 9.9 10.1 10.3 10.5 10.7 10.9 11.1 11.3 11.5 11.7 V0 R4=4.5K Ω R4=470 Ω
