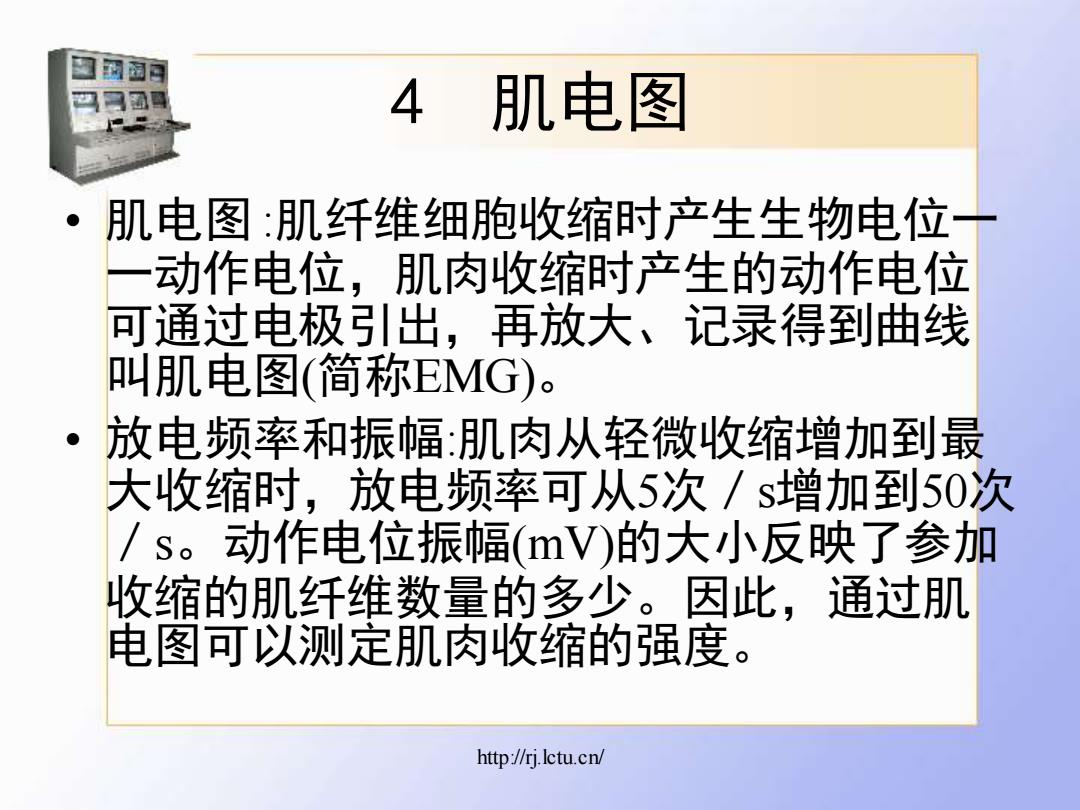

4肌电图 肌电图：肌纤维细胞收缩时产生生物电位一 一动作电位，肌肉收缩时产生的动作电位 可通过电极引出，再放大、记录得到曲线 叫肌电图（简称EMG)。 放电频率和振幅：肌肉从轻微收缩增加到最 大收缩时，放电频率可从5次/s增加到50次 /s。动作电位振幅(mV)的大小反映了参加 收缩的肌纤维数量的多少。因此，通过肌 电图可以测定肌肉收缩的强度。 http://rj.Ictu.cn/
http://rj.lctu.cn/ 4 肌电图 • 肌电图 :肌纤维细胞收缩时产生生物电位一 一动作电位，肌肉收缩时产生的动作电位 可通过电极引出，再放大、记录得到曲线 叫肌电图(简称EMG)。 • 放电频率和振幅:肌肉从轻微收缩增加到最 大收缩时，放电频率可从5次／s增加到50次 ／s。动作电位振幅(mV)的大小反映了参加 收缩的肌纤维数量的多少。因此，通过肌 电图可以测定肌肉收缩的强度

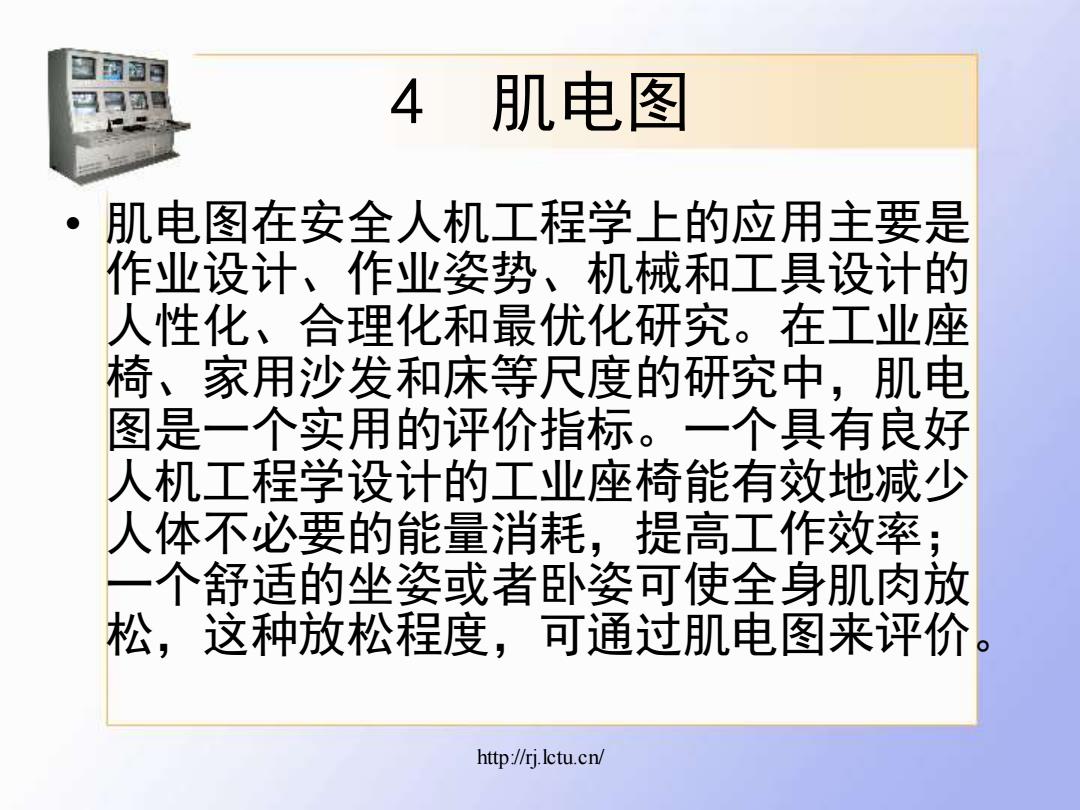

4肌电图 肌电图在安全人机工程学上的应用主要是 作业设计、作业姿势、机械和工具设计的 人性化、合理化和最优化研究。在工业座 椅、家用沙发和床等尺度的研究中，肌电 图是一个实用的评价指标。一个具有良好 人机工程学设计的工业座椅能有效地减少 人体不必要的能量消耗，提高工作效率； 个舒适的坐姿或者卧姿可使全身肌肉放 松，这种放松程度，可通过肌电图来评价 http://rj.Ictu.cn/
http://rj.lctu.cn/ 4 肌电图 • 肌电图在安全人机工程学上的应用主要是 作业设计、作业姿势、机械和工具设计的 人性化、合理化和最优化研究。在工业座 椅、家用沙发和床等尺度的研究中，肌电 图是一个实用的评价指标。一个具有良好 人机工程学设计的工业座椅能有效地减少 人体不必要的能量消耗，提高工作效率； 一个舒适的坐姿或者卧姿可使全身肌肉放 松，这种放松程度，可通过肌电图来评价

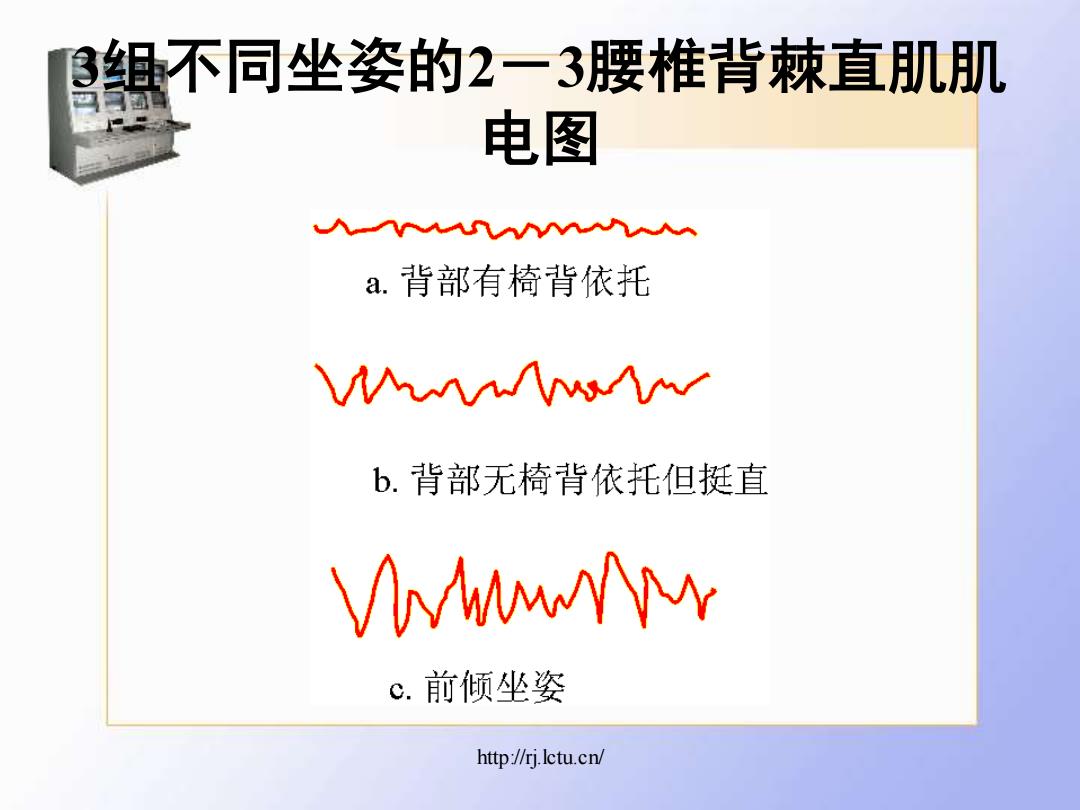

3组不同坐姿的2一3腰椎背棘直肌肌 电图 a.背部有椅背依托 Viv b.背部无椅背依托但挺直 VhWr c.前倾坐姿 http://rj.Ictu.cn/
http://rj.lctu.cn/ 3组不同坐姿的2－3腰椎背棘直肌肌 电图

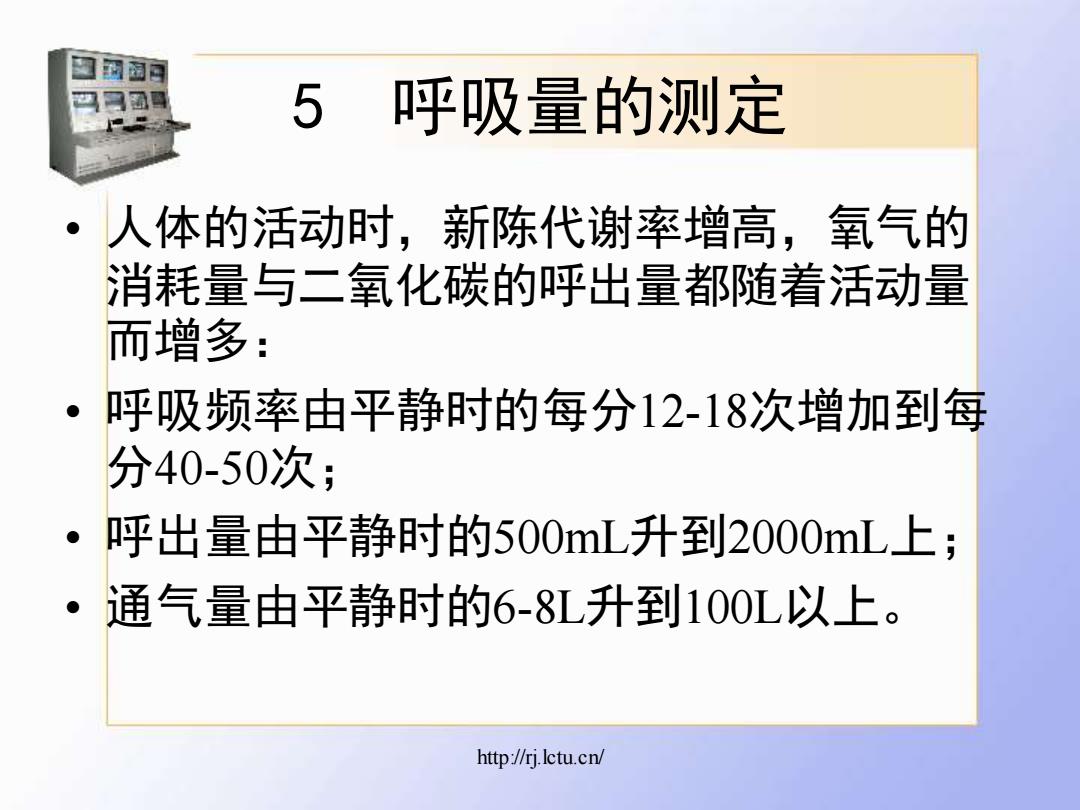

5 呼吸量的测定 人体的活动时，新陈代谢率增高，氧气的 消耗量与二氧化碳的呼出量都随着活动量 而增多 呼吸频率由平静时的每分12-18次增加到每 分40-50次； 呼出量由平静时的500mL升到2000mL上； 通气量由平静时的6-8L升到100L以上。 http://rj.Ictu.cn/
http://rj.lctu.cn/ 5 呼吸量的测定 • 人体的活动时，新陈代谢率增高，氧气的 消耗量与二氧化碳的呼出量都随着活动量 而增多： • 呼吸频率由平静时的每分12-18次增加到每 分40-50次； • 呼出量由平静时的500mL升到2000mL上； • 通气量由平静时的6-8L升到100L以上

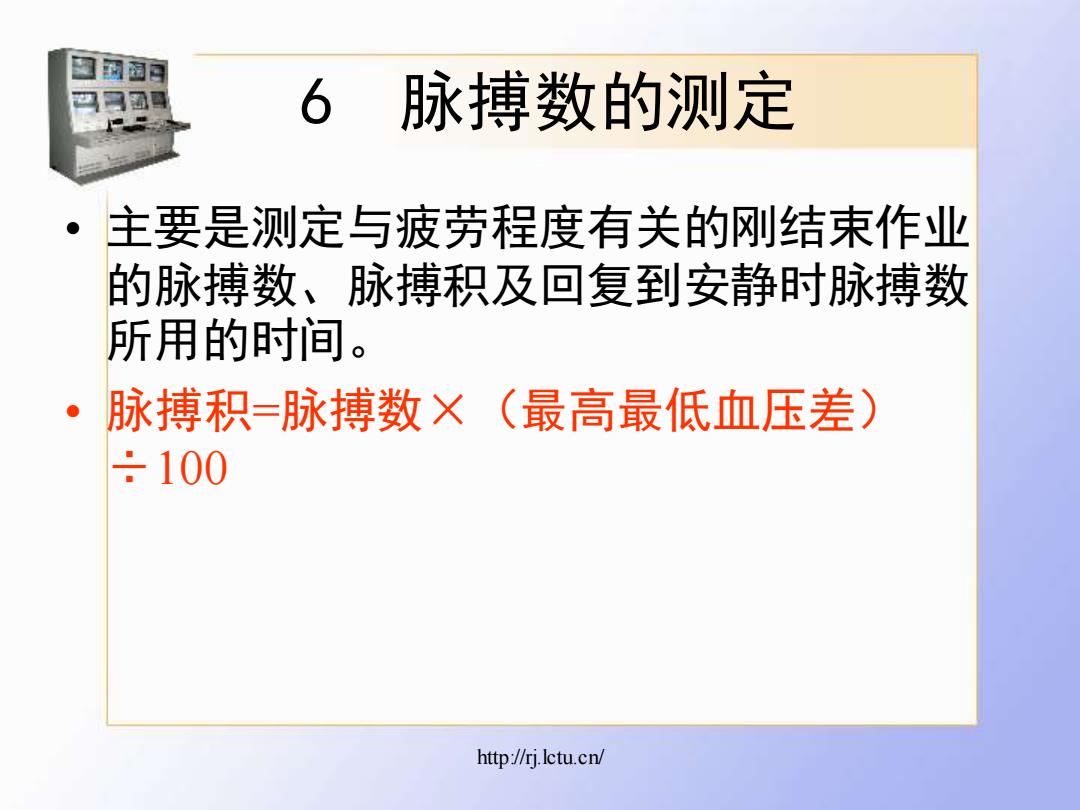

脉搏数的测定 主要是测定与疲劳程度有关的刚结束作业 的脉搏数、脉搏积及回复到安静时脉搏数 所用的时间。 脉搏积=脉搏数×（最高最低血压差) ÷100 http://rj.Ictu.cn/
http://rj.lctu.cn/ 6 脉搏数的测定 • 主要是测定与疲劳程度有关的刚结束作业 的脉搏数、脉搏积及回复到安静时脉搏数 所用的时间。 • 脉搏积=脉搏数×（最高最低血压差） ÷100
