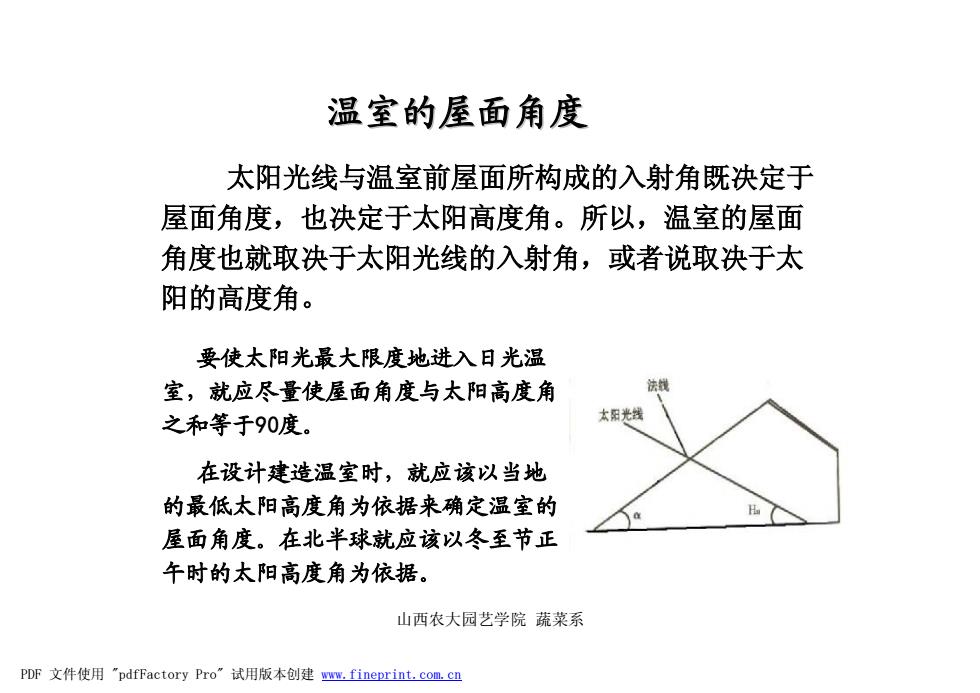

温室的屋面角度 太阳光线与温室前屋面所构成的入射角既决定于 屋面角度，也决定于太阳高度角。所以，温室的屋面 角度也就取决于太阳光线的入射角，或者说取决于太 阳的高度角。 要使太阳光最大限度地进入日光温 室，就应尽量使屋面角度与太阳高度角 法线 之和等于90度。 太阳光线 在设计建造温室时，就应该以当地 的最低太阳高度角为依据来确定温室的 屋面角度。在北半球就应该以冬至节正 午时的太阳高度角为依据。 山西农大园艺学院蔬菜系 PDF文件使用"pdfFactory Pro”试用版本创建wm,fineprint.com.cn
山西农大园艺学院 蔬菜系 太阳光线与温室前屋面所构成的入射角既决定于 屋面角度，也决定于太阳高度角。所以，温室的屋面 角度也就取决于太阳光线的入射角，或者说取决于太 阳的高度角。 温室的屋面角度 要使太阳光最大限度地进入日光温 室，就应尽量使屋面角度与太阳高度角 之和等于90度。 在设计建造温室时，就应该以当地 的最低太阳高度角为依据来确定温室的 屋面角度。在北半球就应该以冬至节正 午时的太阳高度角为依据。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn

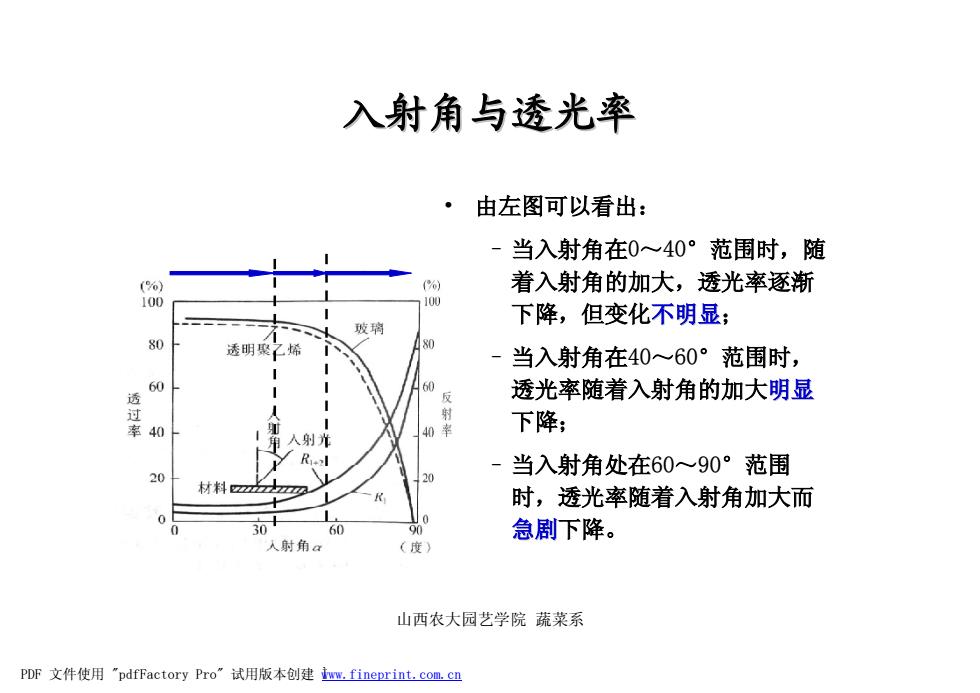

入射角与透光率 由左图可以看出： 当入射角在0~40°范围时，随 (%) 着入射角的加大，透光率逐渐 100 100 下降，但变化不明显； 玻璃 80 透明聚乙烯 80 当入射角在40~60°范围时， 60 60 透 反 透光率随着入射角的加大明显 射 40 40率 下降； 人射光 R -当入射角处在60~90°范围 30 材料 时，透光率随着入射角加大而 30 60 急剧下降。 人射角a (度 山西农大园艺学院蔬菜系 PDF文件使用"pdfFactory Pro”试用版本创建ww,fineprint.com.cn
山西农大园艺学院 蔬菜系 入射角与透光率 • 由左图可以看出： –当入射角在0～40°范围时，随 着入射角的加大，透光率逐渐 下降，但变化不明显； –当入射角在40～60°范围时， 透光率随着入射角的加大明显 下降； –当入射角处在60～90°范围 时，透光率随着入射角加大而 急剧下降。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 Ìwww.fineprint.com.cn

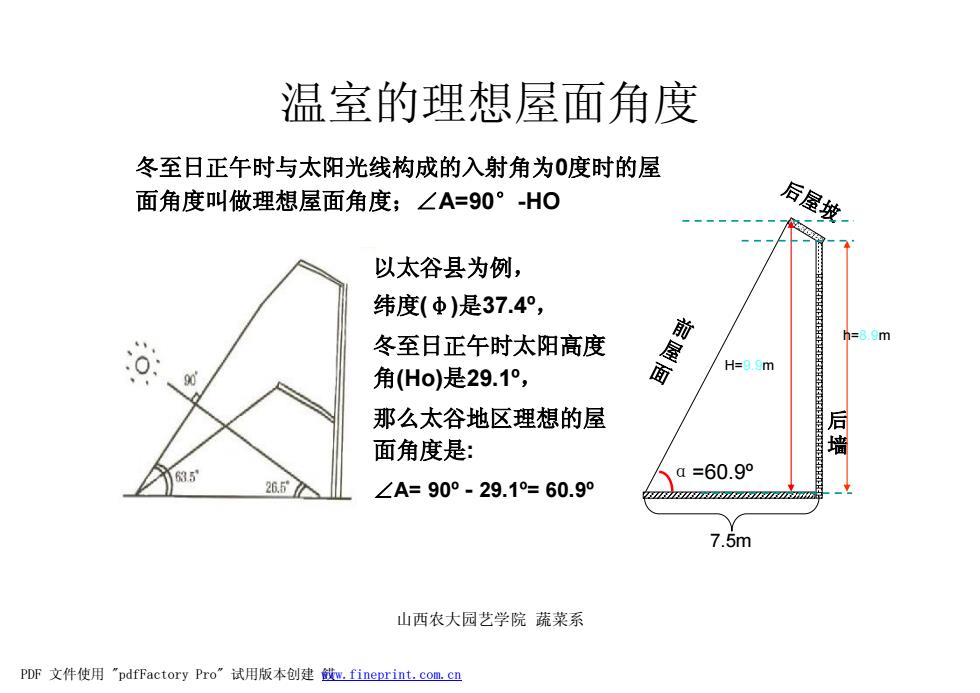

温室的理想屋面角度 冬至日正午时与太阳光线构成的入射角为0度时的屋 面角度叫做理想屋面角度；∠A=90°-HO 后屋坡 以太谷县为例， 纬度（φ）是37.4°， 冬至日正午时太阳高度 回斑兴 h=89m H=.0m 角(Ho)是29.1°， 那么太谷地区理想的屋 江T江T江LT江1 P 面角度是： 墙 635 a=60.9° 26.570 ∠A=90°-29.1°=60.9° 7.5m 山西农大园艺学院蔬菜系 PDF文件使用"pdfFactory Pro”试用版本创建敛u,fineprint..com,cn
山西农大园艺学院 蔬菜系 温室的理想屋面角度 以太谷县为例， 纬度(φ)是37.4º ， 冬至日正午时太阳高度 角(Ho)是29.1º ， 那么太谷地区理想的屋 面角度是: ∠A= 90º - 29.1º= 60.9º α=60.9º 后 墙 后屋坡 前 屋 面 h=8.9m 7.5m H=9.9m 冬至日正午时与太阳光线构成的入射角为0度时的屋 面角度叫做理想屋面角度；∠A=90°-HO PDF 文件使用 "pdfFactory Pro" 试用版本创建 餀www.fineprint.com.cn

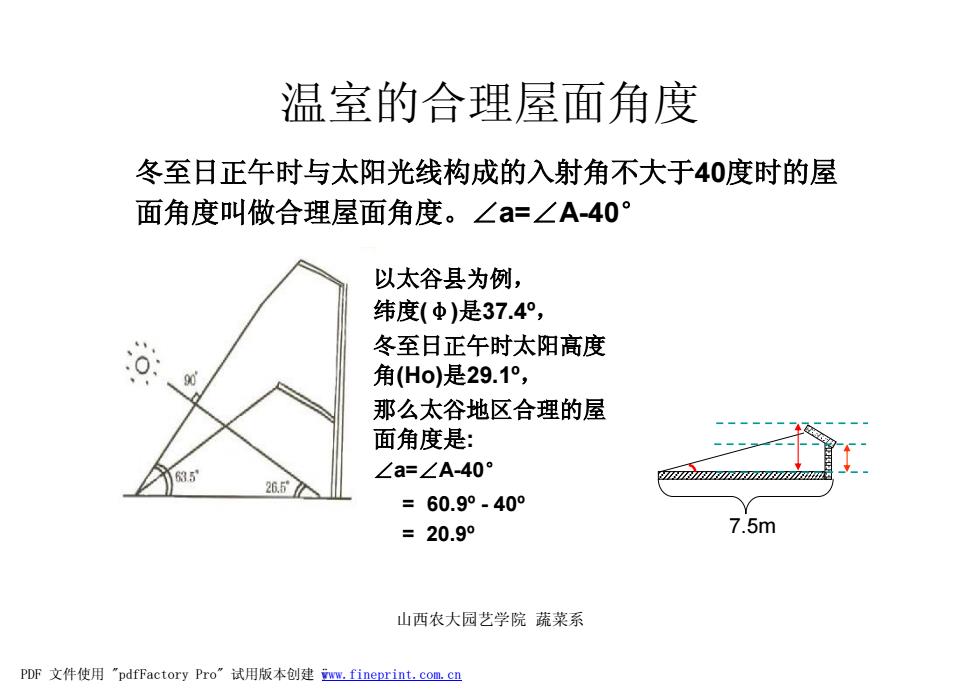

温室的合理屋面角度 冬至日正午时与太阳光线构成的入射角不大于40度时的屋 面角度叫做合理屋面角度。∠a=∠A-40° 以太谷县为例， 纬度（中）是37.4°， 冬至日正午时太阳高度 90 角(Ho)是29.1°， 那么太谷地区合理的屋 面角度是： 35 ∠a=∠A-40° 26.570 =60.9°-40° =20.9° 7.5m 山西农大园艺学院蔬菜系 PDF文件使用"pdfFactory Pro”试用版本创建ww.fineprint.com.cn
山西农大园艺学院 蔬菜系 温室的合理屋面角度 以太谷县为例， 纬度(φ)是37.4º ， 冬至日正午时太阳高度 角(Ho)是29.1º ， 那么太谷地区合理的屋 面角度是: ∠a=∠A-40° = 60.9º - 40º = 20.9º 冬至日正午时与太阳光线构成的入射角不大于40度时的屋 面角度叫做合理屋面角度。∠a=∠A-40° 7.5m PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿwww.fineprint.com.cn

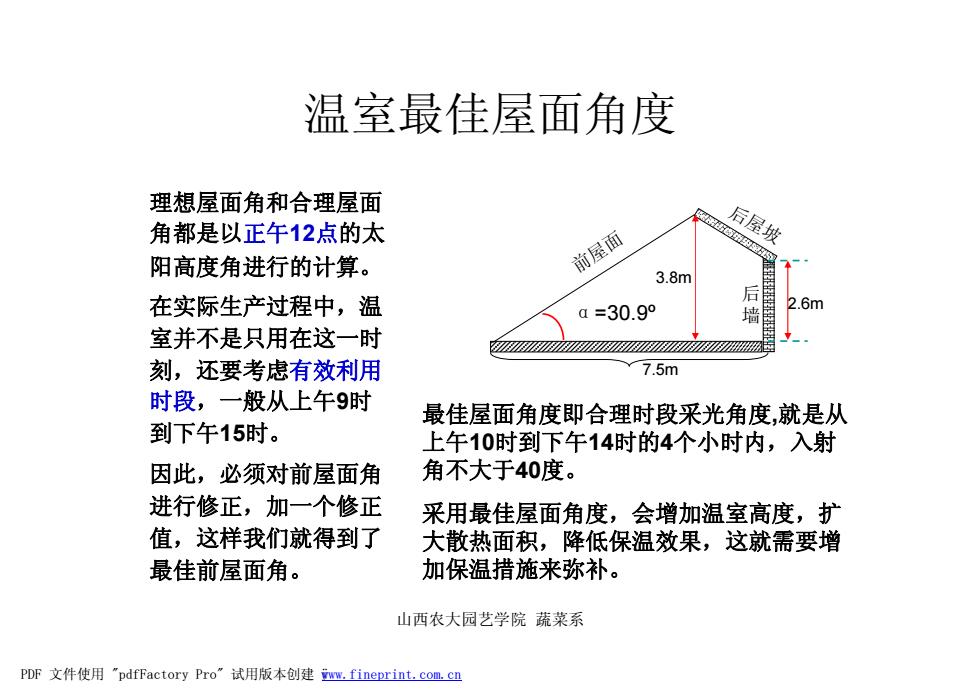

温室最佳屋面角度 理想屋面角和合理屋面 角都是以正午12点的太 阳高度角进行的计算。 前屋面 后屋坡 3.8m 在实际生产过程中，温 a=30.9° 墙 2.6m 室并不是只用在这一时 刻，还要考虑有效利用 7.5m 时段，一般从上午9时 最佳屋面角度即合理时段采光角度，就是从 到下午15时。 上午10时到下午14时的4个小时内，入射 因此，必须对前屋面角 角不大于40度。 进行修正，加一个修正 采用最佳屋面角度，会增加温室高度，扩 值，这样我们就得到了 大散热面积，降低保温效果，这就需要增 最佳前屋面角。 加保温措施来弥补。 山西农大园艺学院蔬菜系 PDF文件使用"pdfFactory Pro”试用版本创建w,fineprint.com.c如
山西农大园艺学院 蔬菜系 温室最佳屋面角度 α=30.9º 理想屋面角和合理屋面 角都是以正午12点的太 阳高度角进行的计算。 在实际生产过程中，温 室并不是只用在这一时 刻，还要考虑有效利用 时段，一般从上午9时 到下午15时。 因此，必须对前屋面角 进行修正，加一个修正 值，这样我们就得到了 最佳前屋面角。 后 墙 后屋坡 前屋面 7.5m 3.8m 2.6m 最佳屋面角度即合理时段采光角度,就是从 上午10时到下午14时的4个小时内，入射 角不大于40度。 采用最佳屋面角度，会增加温室高度，扩 大散热面积，降低保温效果，这就需要增 加保温措施来弥补。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿwww.fineprint.com.cn
