甲乙类放大： 甲乙类放大 n<导电角(2n CE ◆三极管180°~360°导电。 ◆降低了静态工作电流，提高效率。 ◆存在失真，消除失真应从电路结构上考虑。 ◆应用：构成功率放大电路
甲乙类放大 IC ◆三极管180°～360°导电。 ◆降低了静态工作电流，提高效率。 ◆存在失真，消除失真应从电路结构上考虑。 ◆应用：构成功率放大电路
乙类放大 乙类放大 导电角=不 2π VCE ◆三极管导电角=180° 。 ◆静态工作电流I=0,效率最高。 ◆存在失真，消除失真应从电路结构上考虑。 ◆应用：构成功率放大电路
乙类放大 ◆三极管导电角＝180°。 ◆静态工作电流IC =0，效率最高。 ◆存在失真，消除失真应从电路结构上考虑。 ◆应用：构成功率放大电路

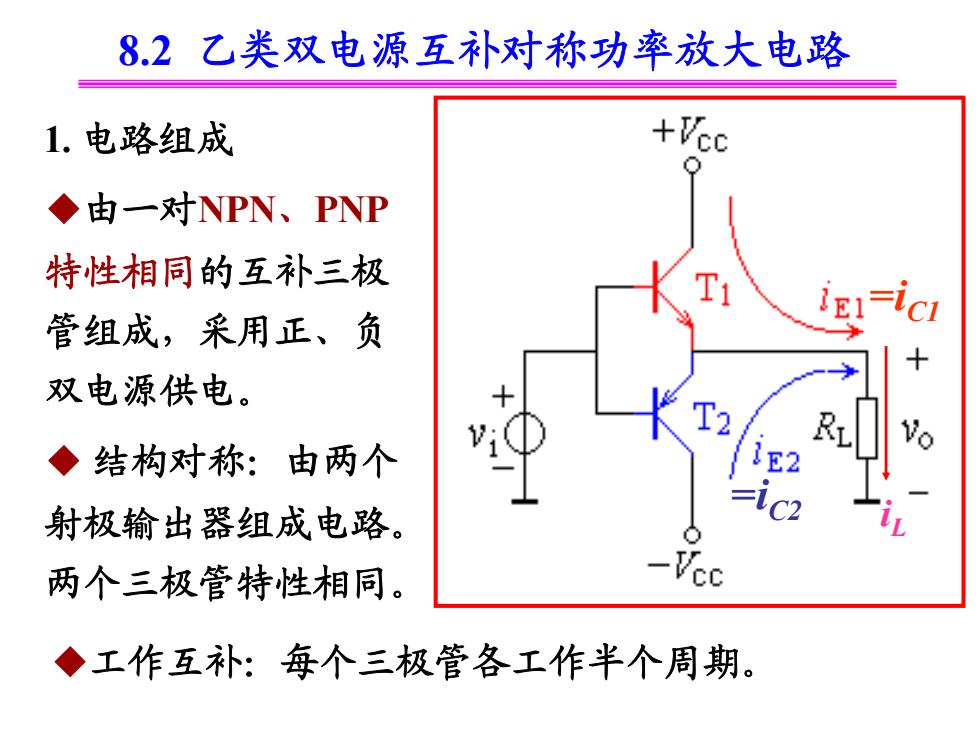

8.2乙类双电源互补对称功率放大电路 1.电路组成 +Vcc ◆由一对NPN、PNP 特性相同的互补三极 T 1=ic1 管组成，采用正、负 双电源供电。 o ◆结构对称：由两个 射极输出器组成电路。 两个三极管特性相同。 -Vcc ◆工作互补：每个三极管各工作半个周期
◆由一对NPN、PNP 特性相同的互补三极 管组成，采用正、负 双电源供电。 ◆ 结构对称：由两个 射极输出器组成电路。 两个三极管特性相同。 ◆工作互补：每个三极管各工作半个周期。 8.2 乙类双电源互补对称功率放大电路 1. 电路组成 iL =iC1 =iC2
2.工作原理（设y,为正弦波） (1).静态时 :=0V→ie1=i2=0(乙类 +Vcc 工作状态)→i=0,y。=0 (2).动态时 :>0V→T导通，T2截止 →i=ic1; R 1C2 <0V→T截止，T2导通 ic2 -Vcc →z=-icz
vi -VCC T1 T2 vo +VCC RL iL 2. 工作原理(设vi为正弦波) (1).静态时 vi = 0V iE1 =iE2 =0(乙类 工作状态) iL =0 , vo = 0 (2).动态时 vi 0V T1截止, T2导通 vi >0V T1导通, T2截止 iL = iC1 ; iL =－iC2 iC2 iC1 vi iC1 iC2 iL
+Vcc RL T1与T2分别工作半个周期。 负载上电流：=ic+ic2
vi iL ,vo iE1 /iC1 iE2 /iC2 vi -VCC T1 T2 vo +VCC RL iL iC2 iC1 vi iC1 iC2 iL T1与T2分别工作半个周期。 负载上电流： iL =iC1 +iC2
