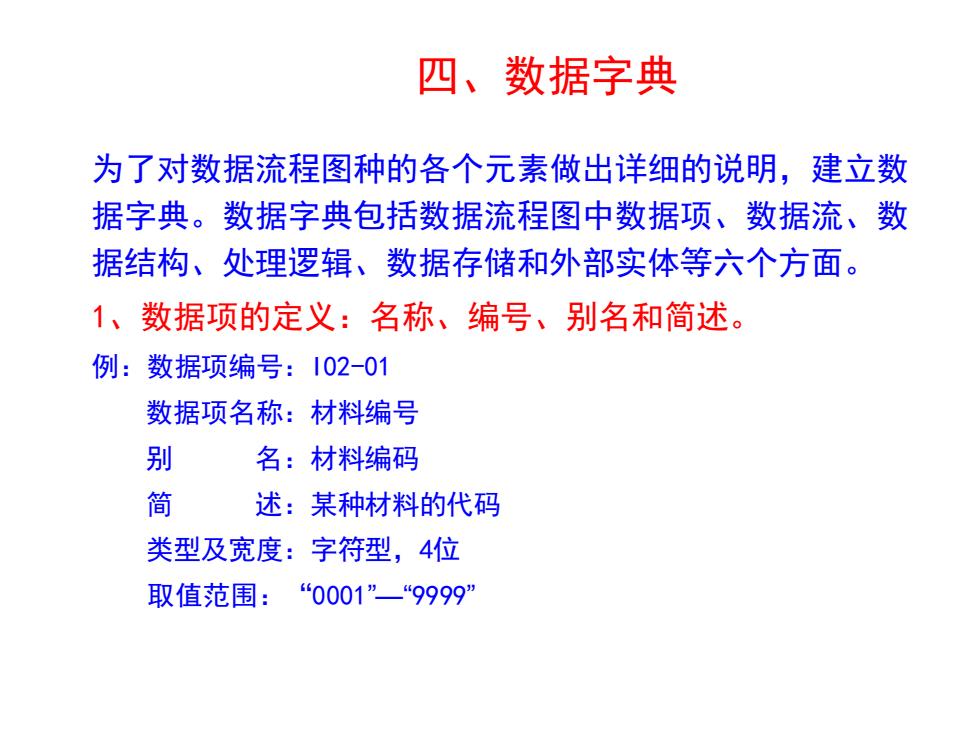

四、数据字典 为了对数据流程图种的各个元素做出详细的说明，建立数 据字典。数据字典包括数据流程图中数据项、数据流、数 据结构、处理逻辑、数据存储和外部实体等六个方面。 1、数据项的定义：名称、编号、别名和简述。 例：数据项编号：102-01 数据项名称：材料编号 别 名：材料编码 简 述：某种材料的代码 类型及宽度：字符型，4位 取值范围：“0001”一“9999
为了对数据流程图种的各个元素做出详细的说明，建立数 据字典。数据字典包括数据流程图中数据项、数据流、数 据结构、处理逻辑、数据存储和外部实体等六个方面。 1、数据项的定义：名称、编号、别名和简述。 例：数据项编号：I02-01 数据项名称：材料编号 别 名：材料编码 简 述：某种材料的代码 类型及宽度：字符型，4位 取值范围：“0001”—“9999” 四、数据字典

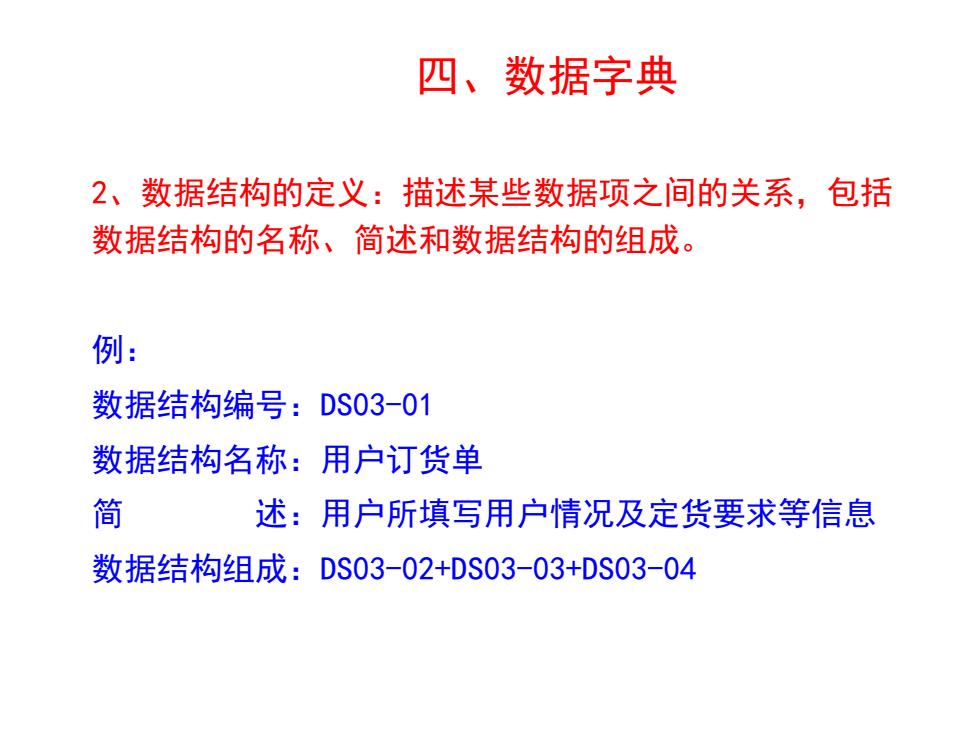

四、数据字典 2、数据结构的定义：描述某些数据项之间的关系，包括 数据结构的名称、简述和数据结构的组成。 例： 数据结构编号：DS03-01 数据结构名称：用户订货单 简 述：用户所填写用户情况及定货要求等信息 数据结构组成：DS03-02+DS03-03+DS03-04
2、数据结构的定义：描述某些数据项之间的关系，包括 数据结构的名称、简述和数据结构的组成。 例： 数据结构编号：DS03-01 数据结构名称：用户订货单 简 述：用户所填写用户情况及定货要求等信息 数据结构组成：DS03-02+DS03-03+DS03-04 四、数据字典

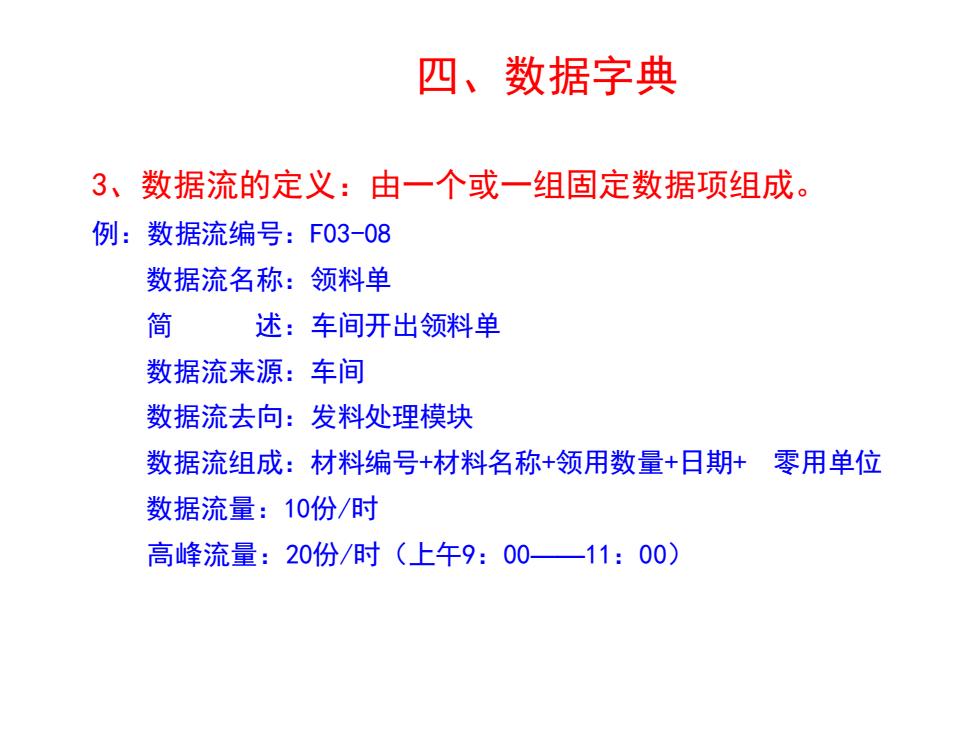

四、数据字典 3、数据流的定义：由一个或一组固定数据项组成。 例：数据流编号：F03-08 数据流名称：领料单 简 述：车间开出领料单 数据流来源：车间 数据流去向：发料处理模块 数据流组成：材料编号+材料名称+领用数量+日期+零用单位 数据流量：10份/时 高峰流量：20份/时（上午9：00一11：00)
3、数据流的定义：由一个或一组固定数据项组成。 例：数据流编号：F03-08 数据流名称：领料单 简 述：车间开出领料单 数据流来源：车间 数据流去向：发料处理模块 数据流组成：材料编号+材料名称+领用数量+日期+ 零用单位 数据流量：10份/时 高峰流量：20份/时（上午9：00——11：00） 四、数据字典

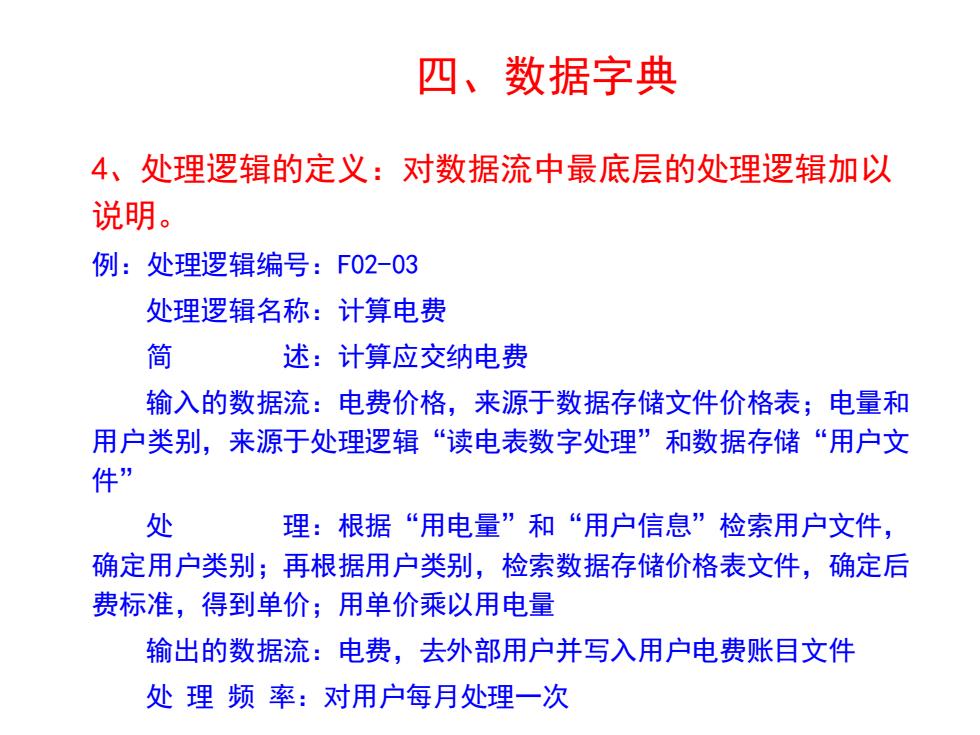

四、数据字典 4、处理逻辑的定义：对数据流中最底层的处理逻辑加以 说明。 例：处理逻辑编号：F02-03 处理逻辑名称：计算电费 简 述：计算应交纳电费 输入的数据流：电费价格，来源于数据存储文件价格表；电量和 用户类别，来源于处理逻辑“读电表数字处理”和数据存储“用户文 件” 处 理：根据“用电量”和“用户信息”检索用户文件， 确定用户类别；再根据用户类别，检索数据存储价格表文件，确定后 费标准，得到单价；用单价乘以用电量 输出的数据流：电费，去外部用户并写入用户电费账目文件 处理频率：对用户每月处理一次
4、处理逻辑的定义：对数据流中最底层的处理逻辑加以 说明。 例：处理逻辑编号：F02-03 处理逻辑名称：计算电费 简 述：计算应交纳电费 输入的数据流：电费价格，来源于数据存储文件价格表；电量和 用户类别，来源于处理逻辑“读电表数字处理”和数据存储“用户文 件” 处 理：根据“用电量”和“用户信息”检索用户文件， 确定用户类别；再根据用户类别，检索数据存储价格表文件，确定后 费标准，得到单价；用单价乘以用电量 输出的数据流：电费，去外部用户并写入用户电费账目文件 处 理 频 率：对用户每月处理一次 四、数据字典

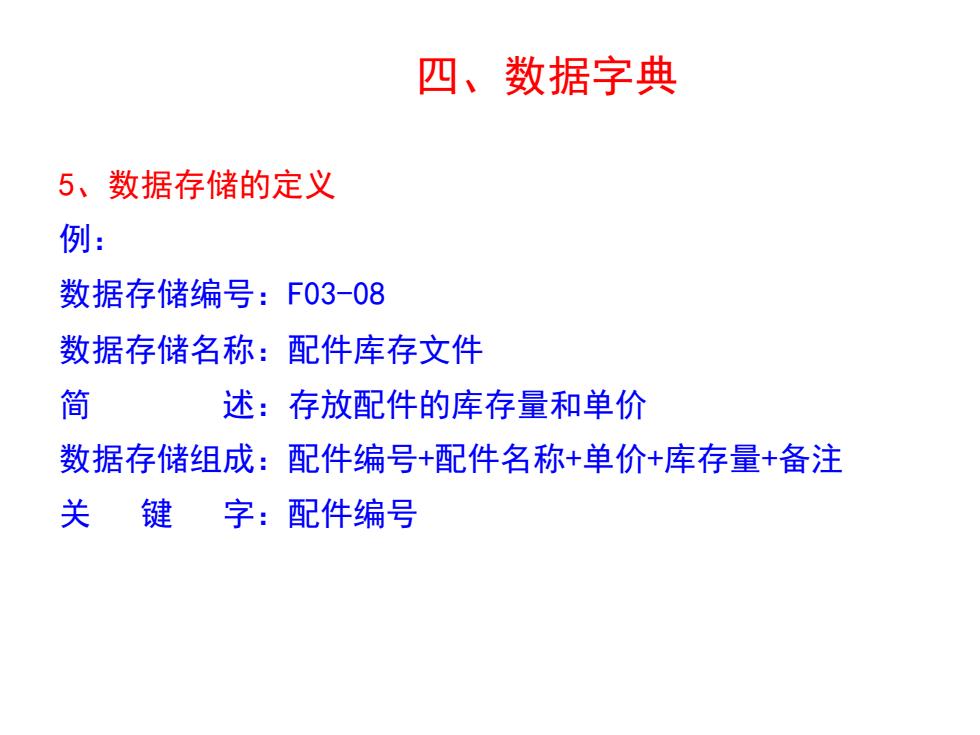

四、数据字典 5、数据存储的定义 例： 数据存储编号：F03-08 数据存储名称：配件库存文件 简 述：存放配件的库存量和单价 数据存储组成：配件编号+配件名称+单价+库存量+备注 关键字：配件编号
5、数据存储的定义 例： 数据存储编号：F03-08 数据存储名称：配件库存文件 简 述：存放配件的库存量和单价 数据存储组成：配件编号+配件名称+单价+库存量+备注 关 键 字：配件编号 四、数据字典
