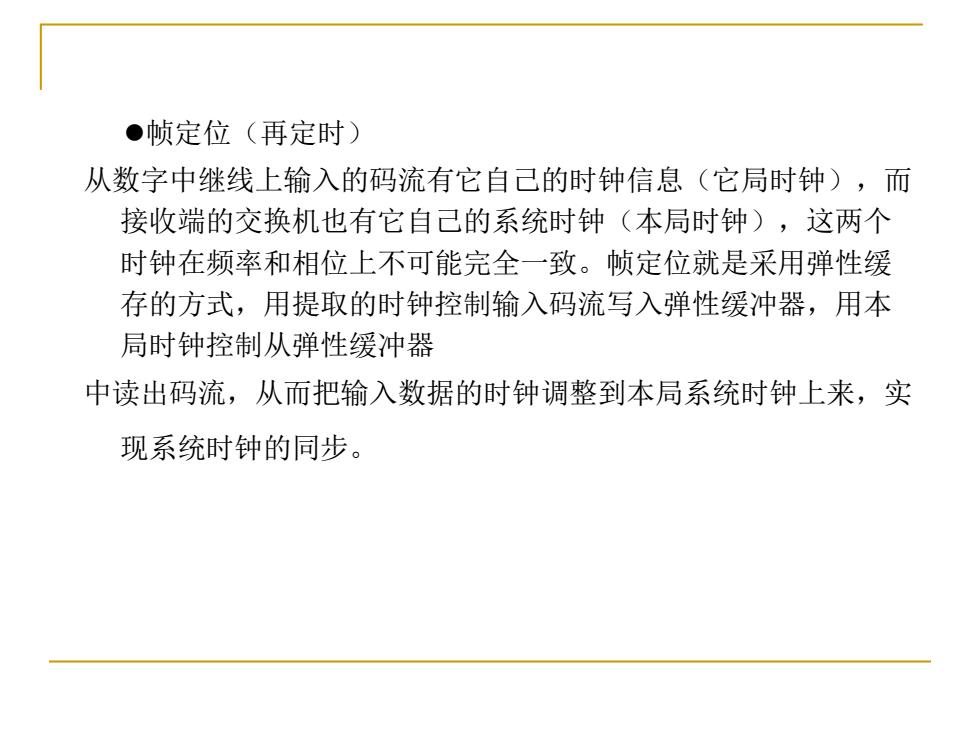

●帧定位（再定时） 从数字中继线上输入的码流有它自己的时钟信息（它局时钟），而 接收端的交换机也有它自己的系统时钟（本局时钟），这两个 时钟在频率和相位上不可能完全一致。帧定位就是采用弹性缓 存的方式，用提取的时钟控制输入码流写入弹性缓冲器，用本 局时钟控制从弹性缓冲器 中读出码流，从而把输入数据的时钟调整到本局系统时钟上来，实 现系统时钟的同步
l帧定位（再定时） 从数字中继线上输入的码流有它自己的时钟信息（它局时钟），而 接收端的交换机也有它自己的系统时钟（本局时钟），这两个 时钟在频率和相位上不可能完全一致。帧定位就是采用弹性缓 存的方式，用提取的时钟控制输入码流写入弹性缓冲器，用本 局时钟控制从弹性缓冲器 中读出码流，从而把输入数据的时钟调整到本局系统时钟上来，实 现系统时钟的同步
帧定位（帧调整 将输入的PCM码流同步到本局时钟上来 (频率相位一致)，以便进入本局交换机流 通。 PCM入 弹性存储器 PCM出 时钟提取 写入 读出 本局时 及帧同步 控制 控制 钟及帧 外时钟 内时钟同步 采用弹性缓存的方式。用提取的时钟控制输入 码流写入弹性存储器。用本局时钟控制从弹性存储 器中读出码流，从而把输入数据的时钟调整到本局 时钟上来，实现系统时钟的同步
帧定位（帧调整） 将输入的PCM码流同步到本局时钟上来 （频率相位一致），以便进入本局交换机流 通。 弹性存储器 写入 控制 读出 控制 本局时 钟及帧 同步 PCM入 PCM出 时钟提取 及帧同步 外时钟 内时钟 采用弹性缓存的方式。用提取的时钟控制输入 码流写入弹性存储器。用本局时钟控制从弹性存储 器中读出码流，从而把输入数据的时钟调整到本局 时钟上来，实现系统时钟的同步

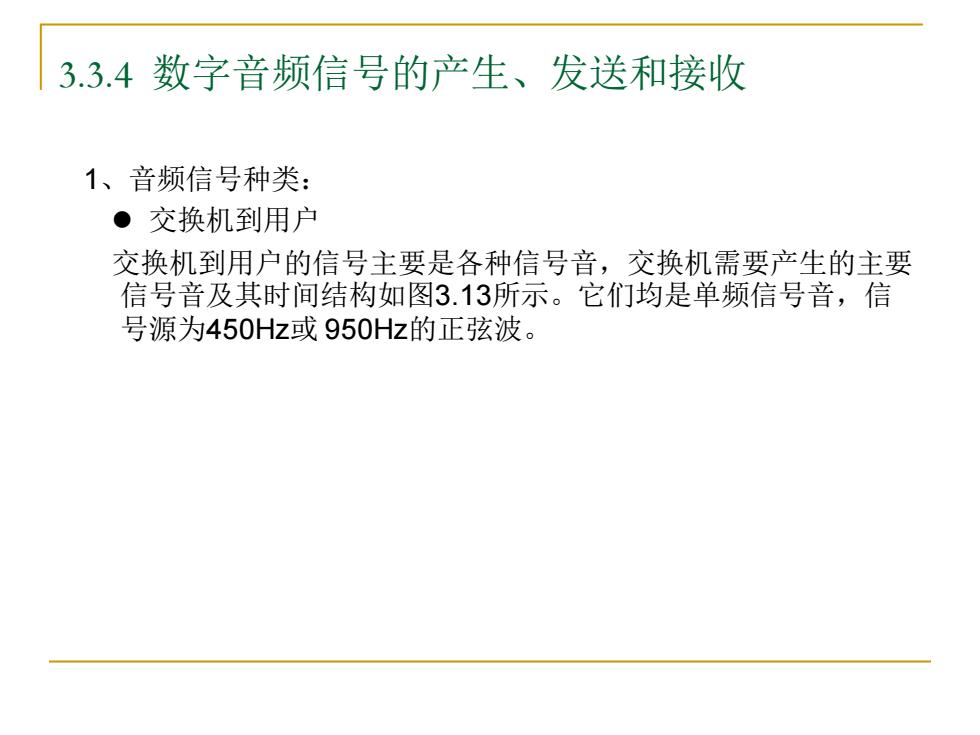

3.3.4数字音频信号的产生、发送和接收 1、音频信号种类： 。交换机到用户 交换机到用户的信号主要是各种信号音，交换机需要产生的主要 信号音及其时间结构如图3.13所示。它们均是单频信号音，信 号源为450Hz或950Hz的正弦波
3.3.4 数字音频信号的产生、发送和接收 1、音频信号种类： l 交换机到用户 交换机到用户的信号主要是各种信号音，交换机需要产生的主要 信号音及其时间结构如图3.13所示。它们均是单频信号音，信 号源为450Hz或 950Hz的正弦波
450Hz 拨号音： 含义：通知主叫用户可以开始拨号了 忙音： 0350350.350.35 含义：表示被叫用户忙 0.7s 1.0 4.0 回铃音： 含义：表示正在向被叫 5s- 用户振铃 空号音： 0.10.101010.10.104 0.4 含义：表示所拨号码 1.4s 为空号 呼入等待音： 0.4 4.0 含义：用于呼叫等待业务，表示 有第三方等待呼叫 (三方)提示音： 0.4 10.0 含义：用于三方通话业务，表示 (950Hz) 10.4s 接续中存有第三方 图3.13交换机需要产生的主要信号音及其时间结构
拨号音： 含义：通知主叫用户可以开始拨号了 忙音： 含义：表示被叫用户忙 450Hz 0.35 0.35 0.35 0.35 0.7s 回铃音： 含义：表示正在向被叫 用户振铃 0.1 0.1 0.1 0.1 0.1 0.1 0.4 0.4 1.4s 空号音： 含义：表示所拨号码 为空号 呼入等待音： 0.4 4.0 4.4s 含义：用于呼叫等待业务，表示 有第三方等待呼叫 （三方）提示音： （950Hz） 含义：用于三方通话业务，表示 接续中存有第三方 0.4 10.0 10.4s 1.0 4.0 5s 图3.13 交换机需要产生的主要信号音及其时间结构

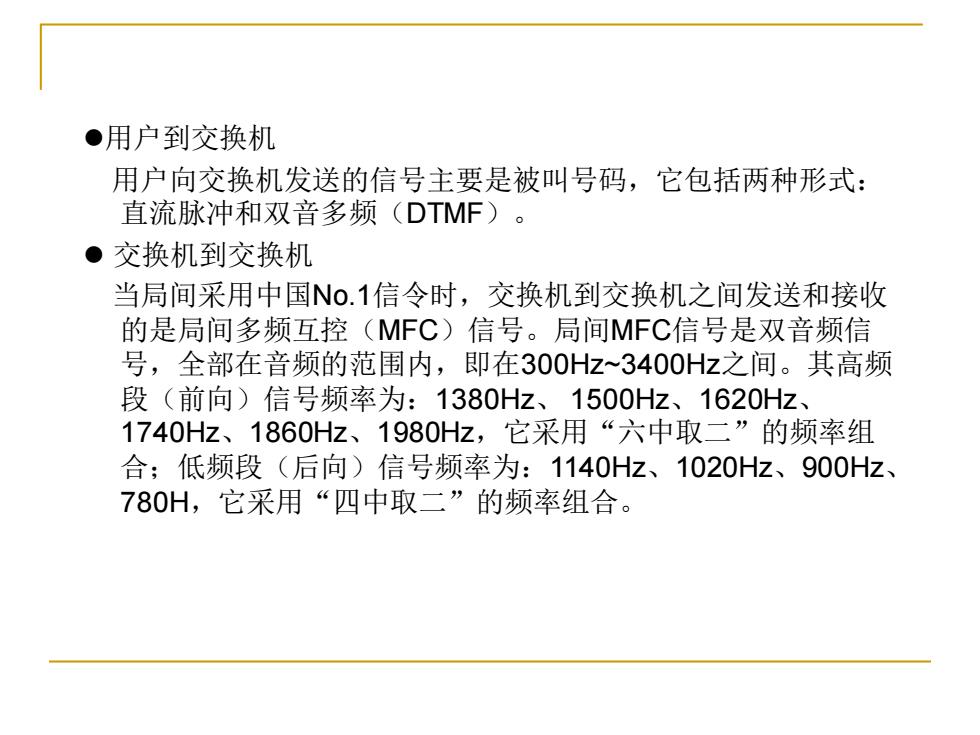

●用户到交换机 用户向交换机发送的信号主要是被叫号码，它包括两种形式： 直流脉冲和双音多频(DTMF)。 ●交换机到交换机 当局间采用中国No.1信令时，交换机到交换机之间发送和接收 的是局间多频互控(MFC)信号。局间MFC信号是双音频信 号，全部在音频的范围内，即在300Hz~3400Hz之间。其高频 段（前向）信号频率为：1380Hz、1500Hz、1620Hz、 1740Hz、1860Hz、1980Hz,它采用“六中取二”的频率组 合；低频段（后向）信号频率为：1140Hz、1020Hz、900Hz、 780H,它采用“四中取二”的频率组合
l用户到交换机 用户向交换机发送的信号主要是被叫号码，它包括两种形式： 直流脉冲和双音多频（DTMF）。 l 交换机到交换机 当局间采用中国No.1信令时，交换机到交换机之间发送和接收 的是局间多频互控（MFC）信号。局间MFC信号是双音频信 号，全部在音频的范围内，即在300Hz~3400Hz之间。其高频 段（前向）信号频率为：1380Hz、 1500Hz、1620Hz、 1740Hz、1860Hz、1980Hz，它采用“六中取二”的频率组 合；低频段（后向）信号频率为：1140Hz、1020Hz、900Hz、 780H，它采用“四中取二”的频率组合
