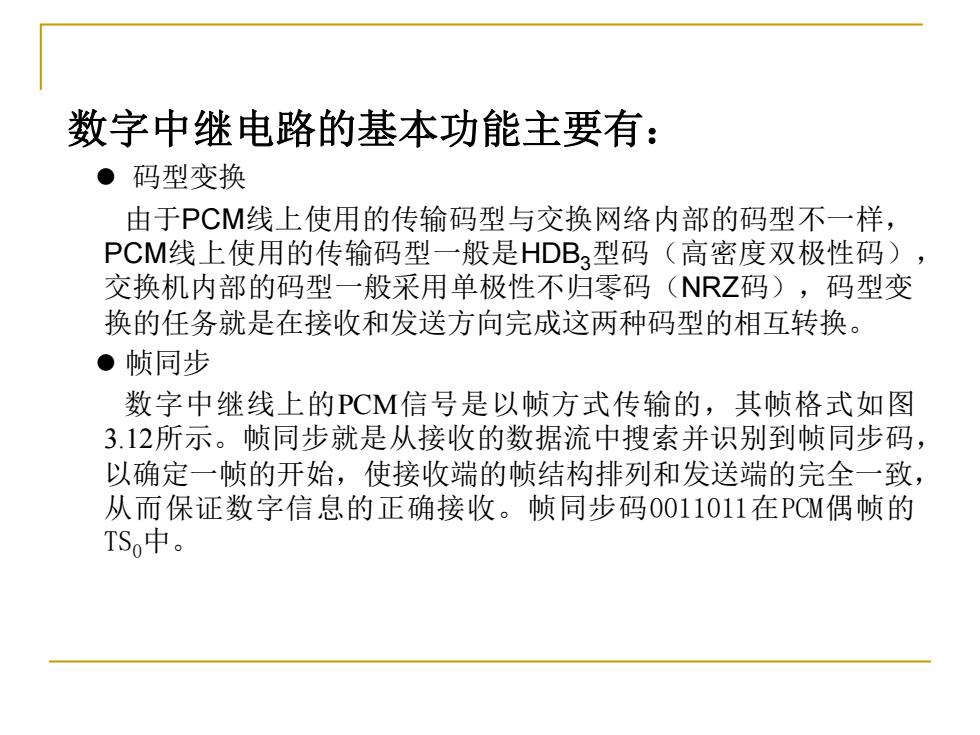

数字中继电路的基本功能主要有： ●码型变换 由于PCM线上使用的传输码型与交换网络内部的码型不一样， PCM线上使用的传输码型一般是HDB3型码（高密度双极性码）， 交换机内部的码型一般采用单极性不归零码(NRZ码)，码型变 换的任务就是在接收和发送方向完成这两种码型的相互转换。 ●帧同步 数字中继线上的PCM信号是以帧方式传输的，其帧格式如图 3.12所示。帧同步就是从接收的数据流中搜索并识别到帧同步码， 以确定一帧的开始，使接收端的帧结构排列和发送端的完全一致， 从而保证数字信息的正确接收。帧同步码0011011在PCM偶帧的 TSo中
数字中继电路的基本功能主要有： l 码型变换 由于PCM线上使用的传输码型与交换网络内部的码型不一样， PCM线上使用的传输码型一般是HDB3型码（高密度双极性码）， 交换机内部的码型一般采用单极性不归零码（NRZ码），码型变 换的任务就是在接收和发送方向完成这两种码型的相互转换。 l 帧同步 数字中继线上的PCM信号是以帧方式传输的，其帧格式如图 3.12所示。帧同步就是从接收的数据流中搜索并识别到帧同步码， 以确定一帧的开始，使接收端的帧结构排列和发送端的完全一致， 从而保证数字信息的正确接收。帧同步码0011011在PCM偶帧的 TS0中
1复帧=16帧 Fo F2 F3 F4 F5 F6 F7 F8 F9 F10F11F12F13 F14F15 1帧=32时隙(TS)=125us(256bit) TS 0123456 7891011121314151617181920212223242s262728293031 TS1~TS15用于话路 TS17~TS31用于话路 1 偶帧TS0 Fo 0 8bit(3.9us) 帧同步码 复帧 复帧 同步码 告警码 固定为“1”保留 (备用) 奇帧TS0 保留 告警 图3.12PCM的帧格式 固定为“1”区别于偶帧

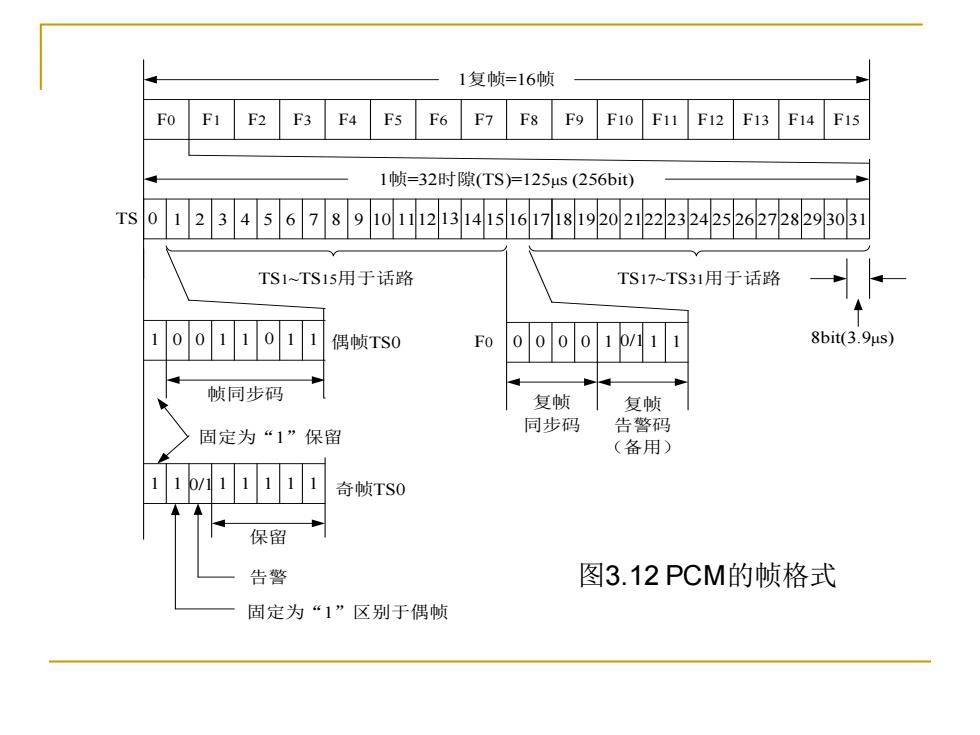

F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15 1复帧=16帧 1帧=32时隙(TS)=125μs (256bit) TS 0 1 2 3 4 5 6 7 8 9 10 1112 13 14 15 16 17 18 19 20 2122 23 24 25 26 27 28 29 30 31 TS1~TS15用于话路 TS17~TS31用于话路 F 8bit(3.9μs) 0 0 0 0 0 1 0/1 1 1 复帧 同步码 复帧 告警码 （备用） 1 0 0 1 1 0 1 1 帧同步码 1 1 0/1 1 1 1 1 保留 1 告警 偶帧TS0 奇帧TS0 固定为“1”区别于偶帧 固定为“1”保留 图3.12 PCM的帧格式
关于标志信号时隙TS16(信令时隙) Fo之TS16 0000 A2 复帧同步码 A2:复帧失步告警码 一0正常 F1之TS16 「1复帧失步告警 a bc d a bc d 第一话路信令 第16话路信令 F2之TS16 a b c d a b cd 第2话路信令 第17话路信令 F15之TS16 a b c d a b c d 第15话路信令 第30话路信令
关于标志信号时隙TS16(信令时隙) F0 之 TS16 0 0 0 0 1 A2 1 1 复帧同步码 A2: 复帧失步告警码 0 正常 F1 之 TS16 1 复帧失步告警 a b c d a b c d 第一话路信令 第 16 话路信令 F2 之 TS16 a b c d a b c d 第 2 话路信令 第 17 话路信令 F15 之 TS16 a b c d a b c d 第 15 话路信令 第 30 话路信令

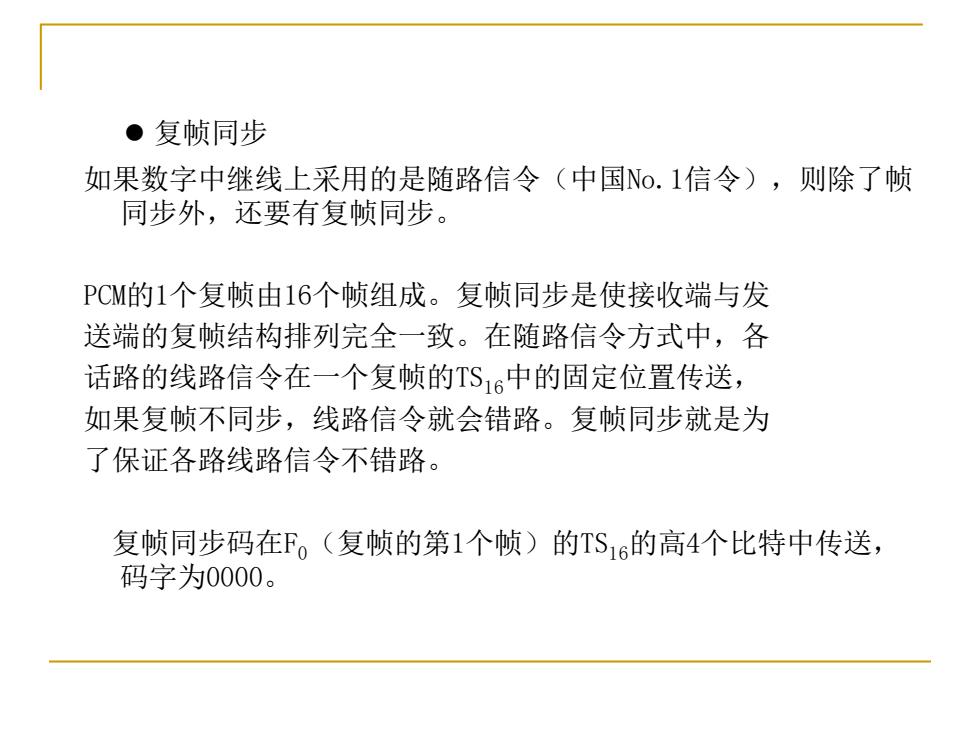

●复帧同步 如果数字中继线上采用的是随路信令（中国No.1信令），则除了帧 同步外，还要有复帧同步。 PCM的1个复帧由16个帧组成。复帧同步是使接收端与发 送端的复帧结构排列完全一致。在随路信令方式中，各 话路的线路信令在一个复帧的TS16中的固定位置传送， 如果复帧不同步，线路信令就会错路。复帧同步就是为 了保证各路线路信令不错路。 复帧同步码在F。（复帧的第1个帧)的TS16的高4个比特中传送， 码字为0000
l 复帧同步 如果数字中继线上采用的是随路信令（中国No.1信令），则除了帧 同步外，还要有复帧同步。 PCM的1个复帧由16个帧组成。复帧同步是使接收端与发 送端的复帧结构排列完全一致。在随路信令方式中，各 话路的线路信令在一个复帧的TS16中的固定位置传送， 如果复帧不同步，线路信令就会错路。复帧同步就是为 了保证各路线路信令不错路。 复帧同步码在F0（复帧的第1个帧）的TS16的高4个比特中传送， 码字为0000

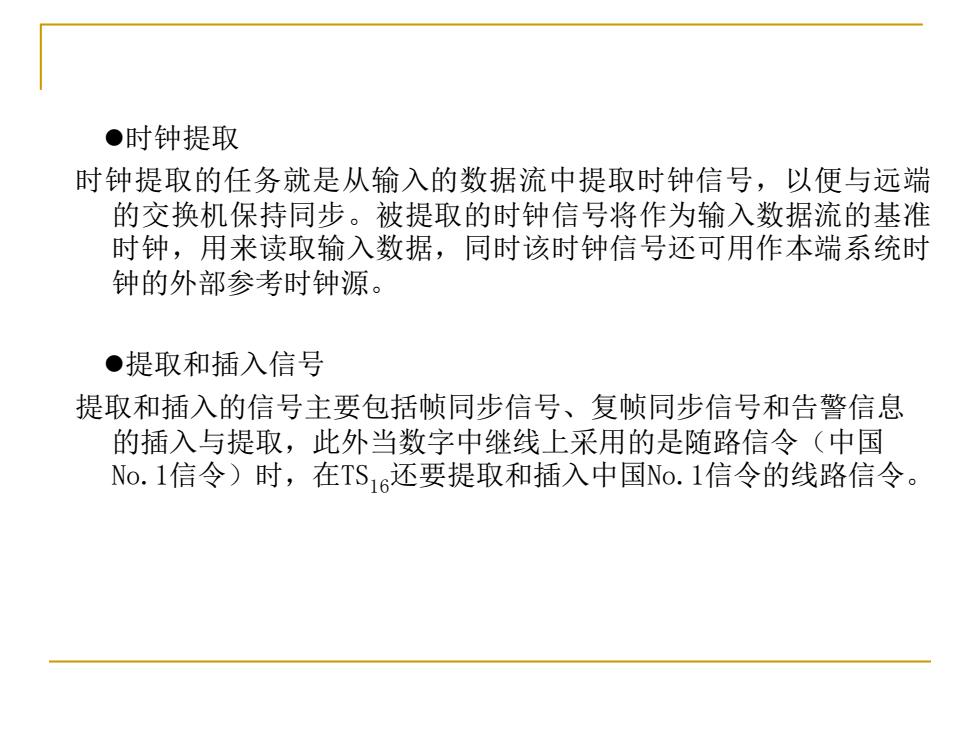

●时钟提取 时钟提取的任务就是从输入的数据流中提取时钟信号，以便与远端 的交换机保持同步。被提取的时钟信号将作为输入数据流的基准 时钟，用来读取输入数据，同时该时钟信号还可用作本端系统时 钟的外部参考时钟源。 ·提取和插入信号 提取和插入的信号主要包括帧同步信号、复帧同步信号和告警信息 的插入与提取，此外当数字中继线上采用的是随路信令（中国 No.1信令)时，在TS16还要提取和插入中国No.1信令的线路信令
l时钟提取 时钟提取的任务就是从输入的数据流中提取时钟信号，以便与远端 的交换机保持同步。被提取的时钟信号将作为输入数据流的基准 时钟，用来读取输入数据，同时该时钟信号还可用作本端系统时 钟的外部参考时钟源。 l提取和插入信号 提取和插入的信号主要包括帧同步信号、复帧同步信号和告警信息 的插入与提取，此外当数字中继线上采用的是随路信令（中国 No.1信令）时，在TS16还要提取和插入中国No.1信令的线路信令
