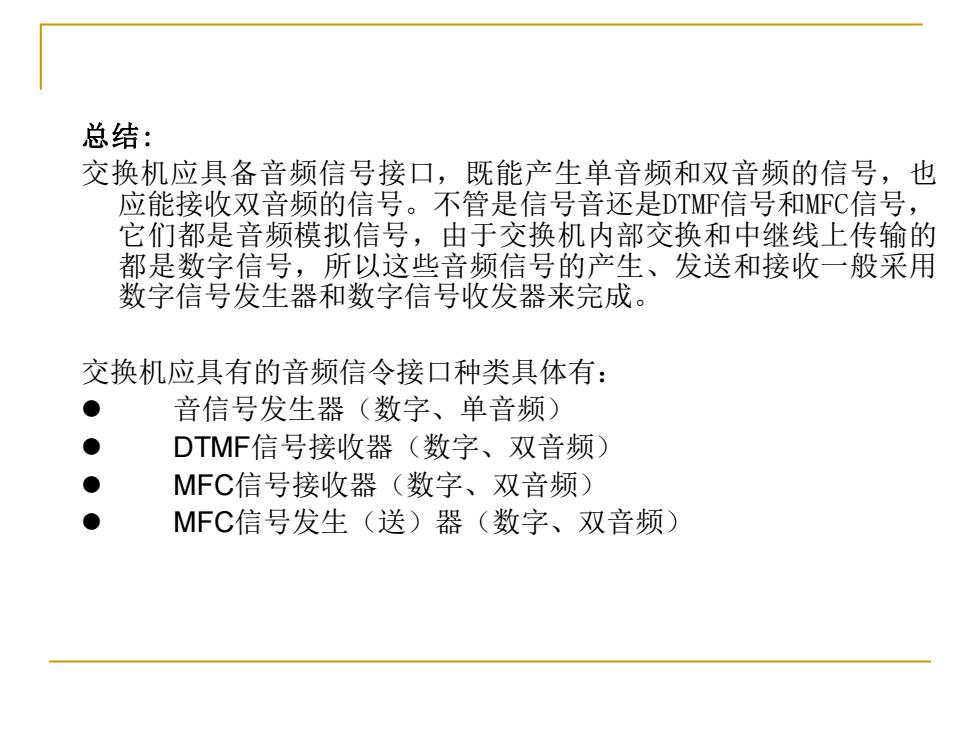

总结： 交换机应具备音频信号接口，既能产生单音频和双音频的信号，也 应能接收双音频的信号。不管是信号音还是DTMF信号和MFC信号， 它们都是音频模拟信号，由于交换机内部交换和中继线上传输的 都是数字信号，所以这些音频信号的产生、发送和接收一般采用 数字信号发生器和数字信号收发器来完成。 交换机应具有的音频信令接口种类具体有： ● 音信号发生器（数字、单音频） ● DTMF信号接收器（数字、双音频） ● MFC信号接收器（数字、双音频） ● MFC信号发生（送）器（数字、双音频）
总结: 交换机应具备音频信号接口，既能产生单音频和双音频的信号，也 应能接收双音频的信号。不管是信号音还是DTMF信号和MFC信号， 它们都是音频模拟信号，由于交换机内部交换和中继线上传输的 都是数字信号，所以这些音频信号的产生、发送和接收一般采用 数字信号发生器和数字信号收发器来完成。 交换机应具有的音频信令接口种类具体有： l 音信号发生器（数字、单音频） l DTMF信号接收器（数字、双音频） l MFC信号接收器（数字、双音频） l MFC信号发生（送）器（数字、双音频）

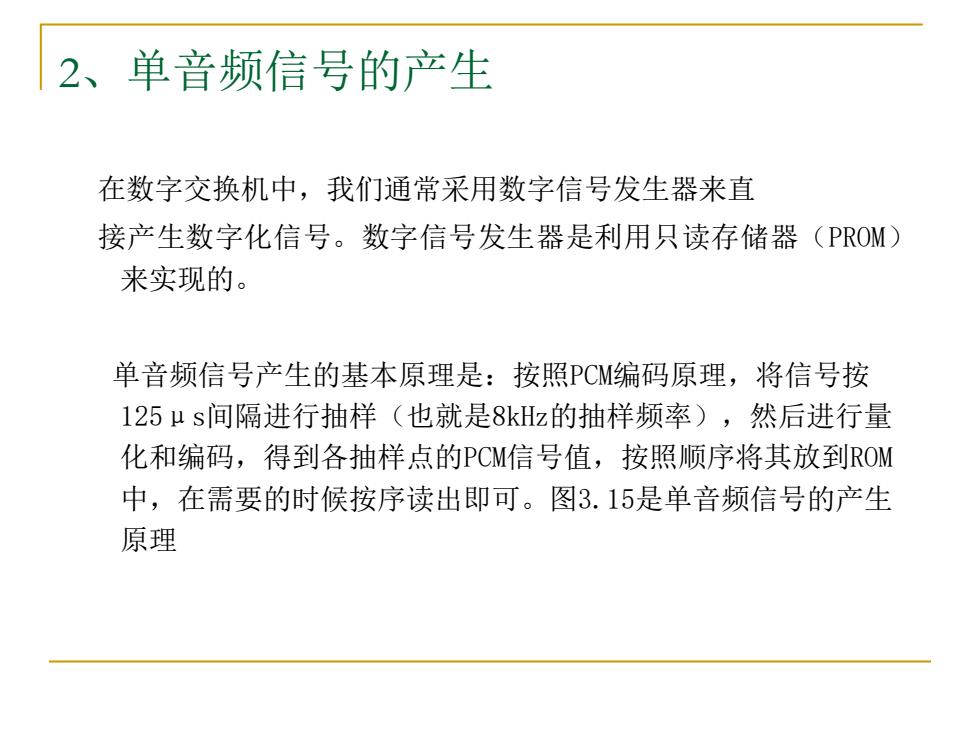

2、单音频信号的产生 在数字交换机中，我们通常采用数字信号发生器来直 接产生数字化信号。数字信号发生器是利用只读存储器(POM) 来实现的。 单音频信号产生的基本原理是：按照PCM编码原理，将信号按 125μs间隔进行抽样（也就是8kHz的抽样频率），然后进行量 化和编码，得到各抽样点的PCM信号值，按照顺序将其放到ROM 中，在需要的时候按序读出即可。图3.15是单音频信号的产生 原理
2、单音频信号的产生 在数字交换机中，我们通常采用数字信号发生器来直 接产生数字化信号。数字信号发生器是利用只读存储器（PROM） 来实现的。 单音频信号产生的基本原理是：按照PCM编码原理，将信号按 125μs间隔进行抽样（也就是8kHz的抽样频率），然后进行量 化和编码，得到各抽样点的PCM信号值，按照顺序将其放到ROM 中，在需要的时候按序读出即可。图3.15是单音频信号的产生 原理

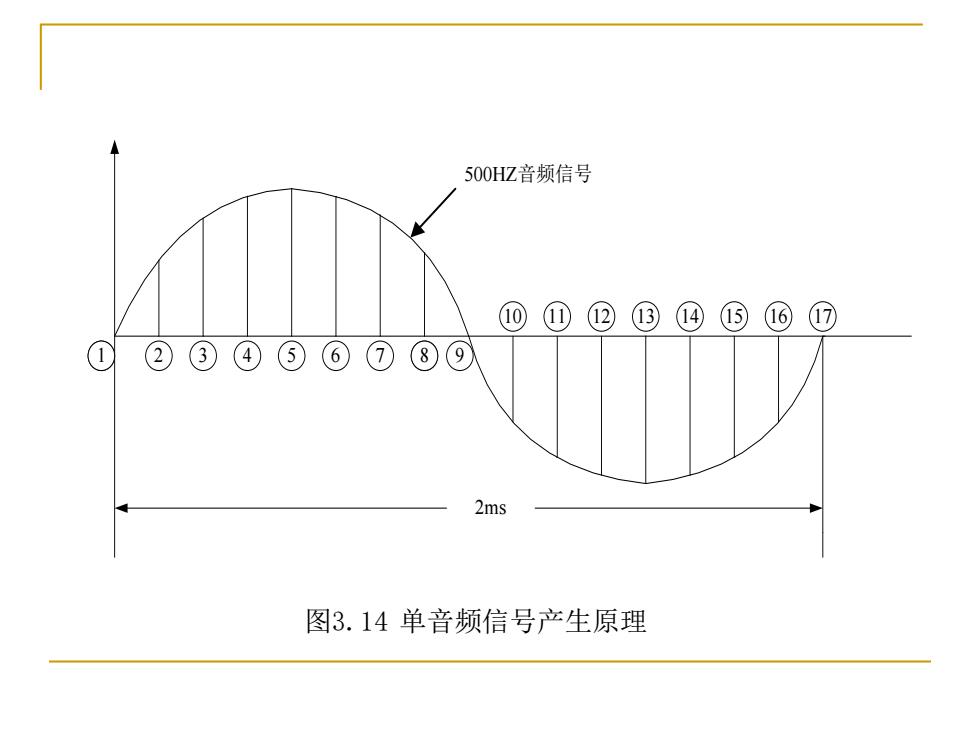

500HZ音频信号 ⑩①②⑧④⑤⑥⑦ ②③④⑤⑥⑦⑧⑨ 2ms 图3.14单音频信号产生原理
500HZ音频信号 1 2 3 4 5 6 7 18 9 10 11 12 13 14 15 16 17 2ms 图3.14 单音频信号产生原理

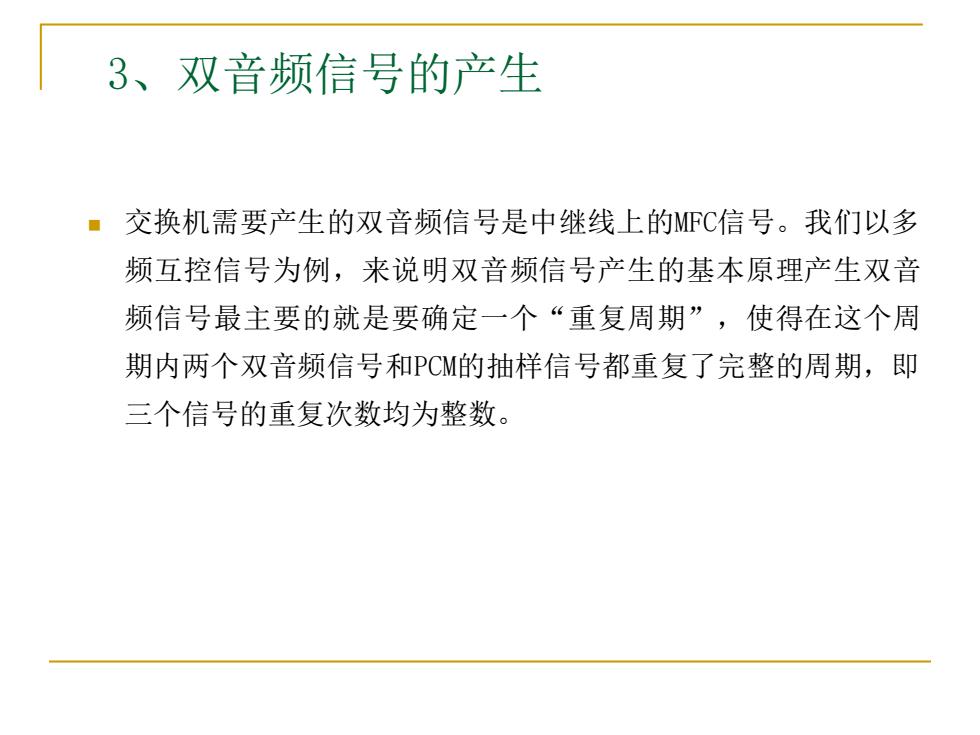

3、双音频信号的产生 a 交换机需要产生的双音频信号是中继线上的MFC信号。我们以多 频互控信号为例，来说明双音频信号产生的基本原理产生双音 频信号最主要的就是要确定一个“重复周期”，使得在这个周 期内两个双音频信号和PCM的抽样信号都重复了完整的周期，即 三个信号的重复次数均为整数
3、双音频信号的产生 ◼ 交换机需要产生的双音频信号是中继线上的MFC信号。我们以多 频互控信号为例，来说明双音频信号产生的基本原理产生双音 频信号最主要的就是要确定一个“重复周期” ，使得在这个周 期内两个双音频信号和PCM的抽样信号都重复了完整的周期，即 三个信号的重复次数均为整数

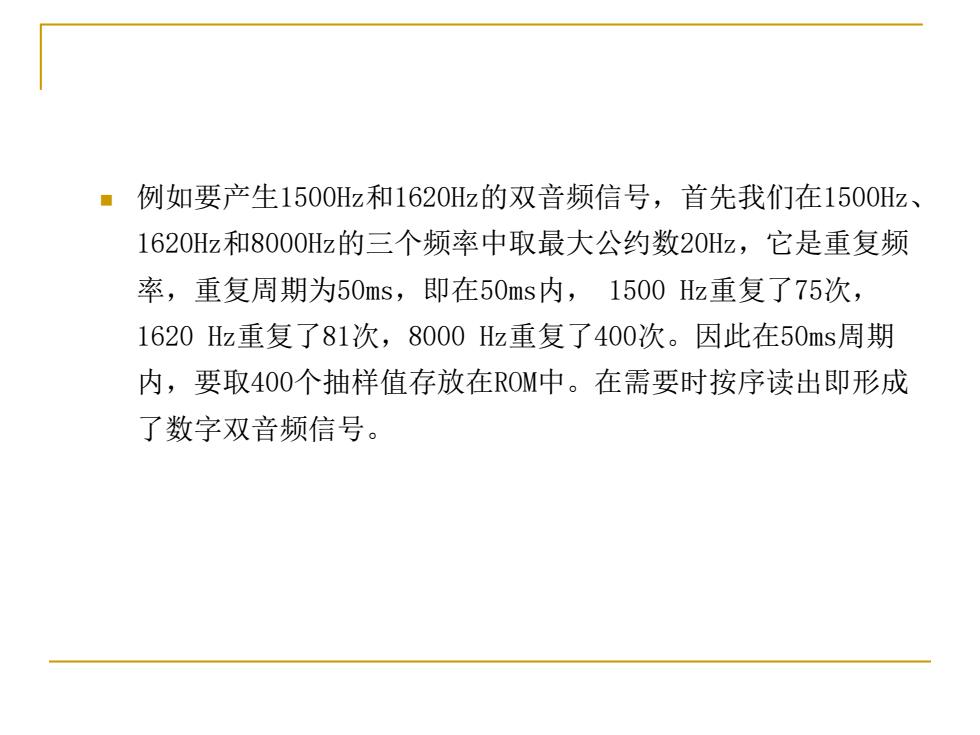

■例如要产生1500Hz和1620Hz的双音频信号，首先我们在1500Hz、 1620Hz和8000Hz的三个频率中取最大公约数20Hz,它是重复频 率，重复周期为50ms,即在50ms内，1500Hz重复了75次， 1620Hz重复了81次，8000Hz重复了400次。因此在50ms周期 内，要取400个抽样值存放在ROM中。在需要时按序读出即形成 了数字双音频信号
◼ 例如要产生1500Hz和1620Hz的双音频信号，首先我们在1500Hz、 1620Hz和8000Hz的三个频率中取最大公约数20Hz，它是重复频 率，重复周期为50ms，即在50ms内， 1500 Hz重复了75次， 1620 Hz重复了81次，8000 Hz重复了400次。因此在50ms周期 内，要取400个抽样值存放在ROM中。在需要时按序读出即形成 了数字双音频信号
