5、编译码和滤波 ■编译码器的任务是完成模拟信号和数字信号间的转换。数字交换 机只能对数字信号进行交换处理，而话音信号是模拟信号，所以 需要用编码器(Coder)把模拟话音信号转换成数字话音信号， 然后送到交换网络中进行交换；并通过解码器(Decode)把从交 换网络来的数字话音信号转换为模拟话音信号送给用户。 ■编译码器和滤波，一般采用集成电路来实现
5、编译码和滤波 ◼ 编译码器的任务是完成模拟信号和数字信号间的转换。数字交换 机只能对数字信号进行交换处理，而话音信号是模拟信号，所以 需要用编码器（Coder）把模拟话音信号转换成数字话音信号， 然后送到交换网络中进行交换；并通过解码器（Decode）把从交 换网络来的数字话音信号转换为模拟话音信号送给用户。 ◼ 编译码器和滤波，一般采用集成电路来实现
6、混合电路 ■混合电路用来完成二/四线的转换。 ■用户话机的模拟信号是二线双向的，数字交换网的 PCM数字信号是四线单向的，因此，在编码以前和 译码以后一定要进行二/四线转换。 ■混合电路的平衡网络用于平衡用户线阻抗
6、混合电路 ◼ 混合电路用来完成二/四线的转换。 ◼ 用户话机的模拟信号是二线双向的，数字交换网的 PCM数字信号是四线单向的，因此，在编码以前和 译码以后一定要进行二/四线转换。 ◼ 混合电路的平衡网络用于平衡用户线阻抗

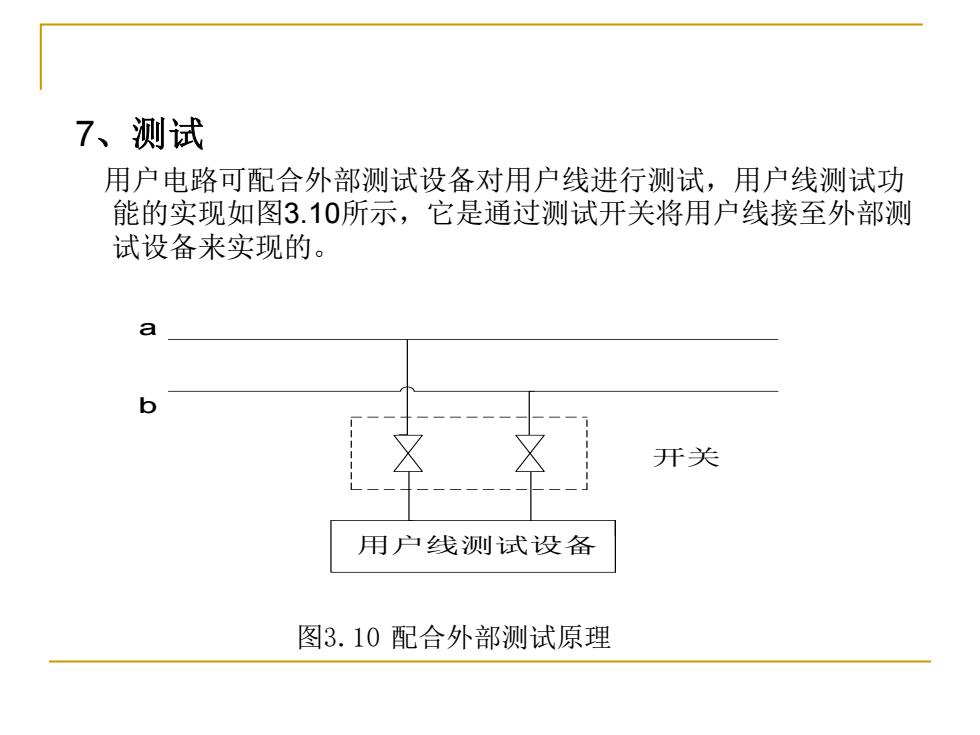

7、测试 用户电路可配合外部测试设备对用户线进行测试，用户线测试功 能的实现如图3.10所示，它是通过测试开关将用户线接至外部测 试设备来实现的。 a 开关 用户线测试设备 图3.10配合外部测试原理
7、测试 用户电路可配合外部测试设备对用户线进行测试，用户线测试功 能的实现如图3.10所示，它是通过测试开关将用户线接至外部测 试设备来实现的。 用户线测试设备 开关 a b 图3.10 配合外部测试原理
3.3.3中继电路 ·中继电路是交换机和中继线的接口设备，也叫中继 器。 ·中继电路有数字中继电路和模拟中继电路。 ■模拟中继电路是交换机与模拟中继线的接口，用于 连接模拟交换局，模拟中继电路的功能与用户电路 的功能基本相似，目前在电话网上已很少使用
3.3.3 中继电路 ◼ 中继电路是交换机和中继线的接口设备，也叫中继 器。 ◼ 中继电路有数字中继电路和模拟中继电路。 ◼ 模拟中继电路是交换机与模拟中继线的接口，用于 连接模拟交换局，模拟中继电路的功能与用户电路 的功能基本相似，目前在电话网上已很少使用

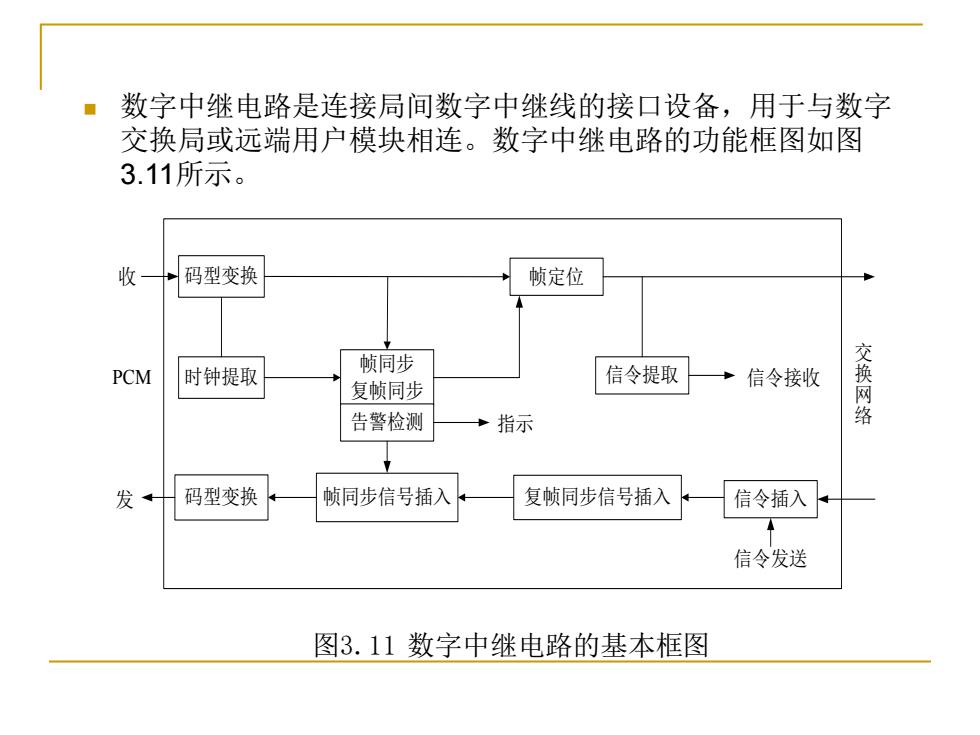

数字中继电路是连接局间数字中继线的接口设备，用于与数字 交换局或远端用户模块相连。数字中继电路的功能框图如图 3.11所示。 收 码型变换 帧定位 帧同步 PCM 时钟提取 信令提取 复帧同步 信令接收 换网络 告警检测 →指示 发 码型变换 帧同步信号插入 复帧同步信号插入 信令插入 信令发送 图3.11数字中继电路的基本框图
◼ 数字中继电路是连接局间数字中继线的接口设备，用于与数字 交换局或远端用户模块相连。数字中继电路的功能框图如图 3.11所示。 码型变换 时钟提取 帧同步 复帧同步 码型变换 帧同步信号插入 帧定位 信令提取 复帧同步信号插入 收 发 PCM 信令插入 信令接收 信令发送 告警检测 指示 交 换 网 络 图3.11 数字中继电路的基本框图
