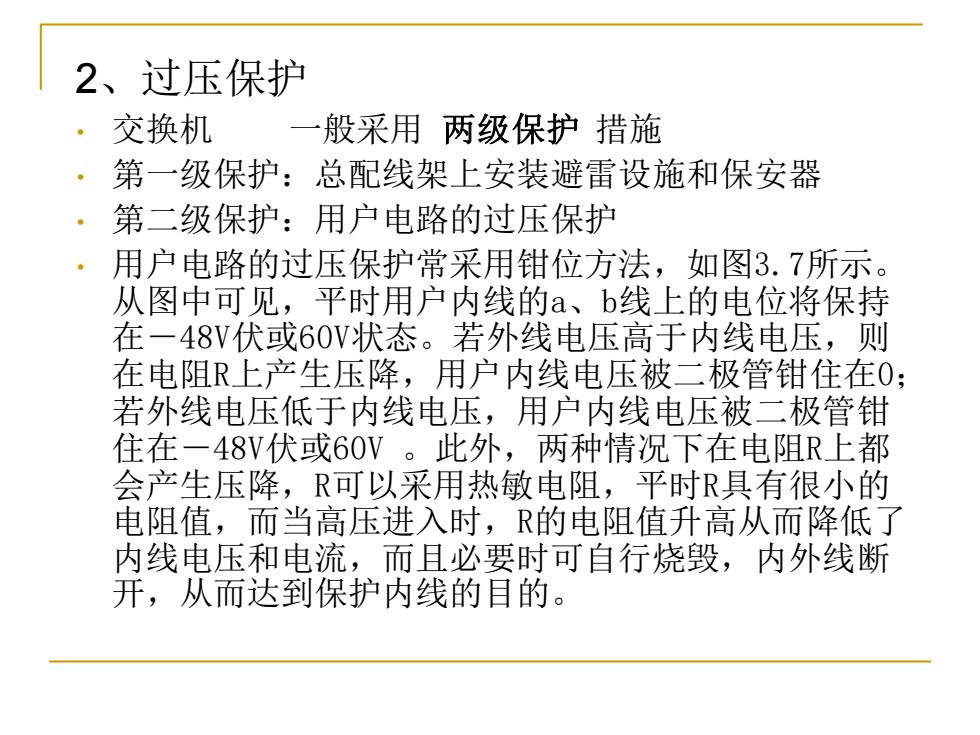

2、过压保护 。交换机 般采用两级保护措施 。 第一级保护：总配线架上安装避雷设施和保安器 ·第二级保护：用户电路的过压保护 。 用户电路的过压保护常采用钳位方法，如图3.7所示。 从图中可见，平时用户内线的a、b线上的电位将保持 在一48V伏或60V状态。若外线电压高于内线电压，则 在电阻R上产生压降，用户内线电压被二极管钳住在0； 若外线电压低于内线电压，用户内线电压被二极管钳 住在一48V伏或60V。此外，两种情况下在电阻R上都 会产生压降，R可以采用热敏电阻，平时R具有很小的 电阻值，而当高压进入时，R的电阻值升高从而降低了 内线电压和电流，而且必要时可自行烧毁，内外线断 开，从而达到保护内线的目的
2、过压保护 • 交换机 一般采用 两级保护 措施 • 第一级保护：总配线架上安装避雷设施和保安器 • 第二级保护：用户电路的过压保护 • 用户电路的过压保护常采用钳位方法，如图3.7所示。 从图中可见，平时用户内线的a、b线上的电位将保持 在－48V伏或60V状态。若外线电压高于内线电压，则 在电阻R上产生压降，用户内线电压被二极管钳住在0； 若外线电压低于内线电压，用户内线电压被二极管钳 住在－48V伏或60V 。此外，两种情况下在电阻R上都 会产生压降，R可以采用热敏电阻，平时R具有很小的 电阻值，而当高压进入时，R的电阻值升高从而降低了 内线电压和电流，而且必要时可自行烧毁，内外线断 开，从而达到保护内线的目的
◇ a 用户外线 -48V用户内线 或60V R 图3.7过压保护原理
图3.7 过压保护原理
3、振铃控制 由振铃继电器控制振铃的原理如图3.8所示。从图中可知，由CPU送 出的振铃控制信号控制继电器的通断，当继电器接通时就可将铃 流送往用户，被叫用户摘机后，振铃开关送出截铃信号，CPU则 控制停止振铃。 振铃开关 截铃 ⊙ 振铃控制 图3.8振铃原理
3、振铃控制 由振铃继电器控制振铃的原理如图3.8所示。从图中可知，由CPU送 出的振铃控制信号控制继电器的通断，当继电器接通时就可将铃 流送往用户，被叫用户摘机后，振铃开关送出截铃信号，CPU则 控制停止振铃。 振铃开关 截铃 R 振铃控制 a b 图3.8 振铃原理
4、监视 为完成电话呼叫，交换机必须能够正确判断出用户线上 的以下几种情况： 用户话机的摘挂机状态 ●用户话机（号盘）发出的拨号脉冲 ●投币、磁卡等话机的输入信号
4、监视 为完成电话呼叫，交换机必须能够正确判断出用户线上 的以下几种情况： l 用户话机的摘挂机状态 l 用户话机（号盘）发出的拨号脉冲 l 投币、磁卡等话机的输入信号
用户线监视原理如图3.9所示。在图3.9(a)中，直流馈电 电路串联了一个小电阻，通过检测电阻上的直流压降便可得 知在a、b线上是否形成了直流通路；在图3.9(b)中，通过 从过压保护电阻R的内外侧各引出信号进行比较而得知用户 线状态，有压降则形成直流通路，无压降则没有直流通路。 R 放大 b 监视信号 监视信号 (a)用户线监视方法一 (b)用户线监视方法二 图3.9用户线监视原理
用户线监视原理如图3.9所示。在图3.9（a）中，直流馈电 电路串联了一个小电阻，通过检测电阻上的直流压降便可得 知在a、b线上是否形成了直流通路；在图3.9（b）中，通过 从过压保护电阻R的内外侧各引出信号进行比较而得知用户 线状态，有压降则形成直流通路，无压降则没有直流通路。 放大 监视信号 a b a b R R 监视信号 比 较 (a) 用户线监视方法一 (b) 用户线监视方法二 图3.9 用户线监视原理
