(2)Z接口： ■Z1接口：连接单个模拟用户终端的接口。 ·Z2接口：连接模拟远端集线器的接口。 ·Z3接口：连接模拟PABX的接口。 (3)A接口：PCM一次群接口，速率为2048kbit/s。 (4)B接口：PCM二次群接口，速率为8448kbit/s。 (5)C接口：二线或四线模拟中继接口（目前很少使用） (6)Q,接口：与电信管理网(TMN)的接口，用于操作维 护管理和计费等
（2）Z接口： ◼ Z1接口：连接单个模拟用户终端的接口。 ◼ Z2接口：连接模拟远端集线器的接口。 ◼ Z3接口：连接模拟PABX的接口。 （3）A接口：PCM一次群接口，速率为2048kbit/s。 （4）B接口：PCM二次群接口，速率为8448kbit/s。 （5）C接口：二线或四线模拟中继接口（目前很少使用） （6）Q3接口：与电信管理网（TMN）的接口，用于操作维 护管理和计费等

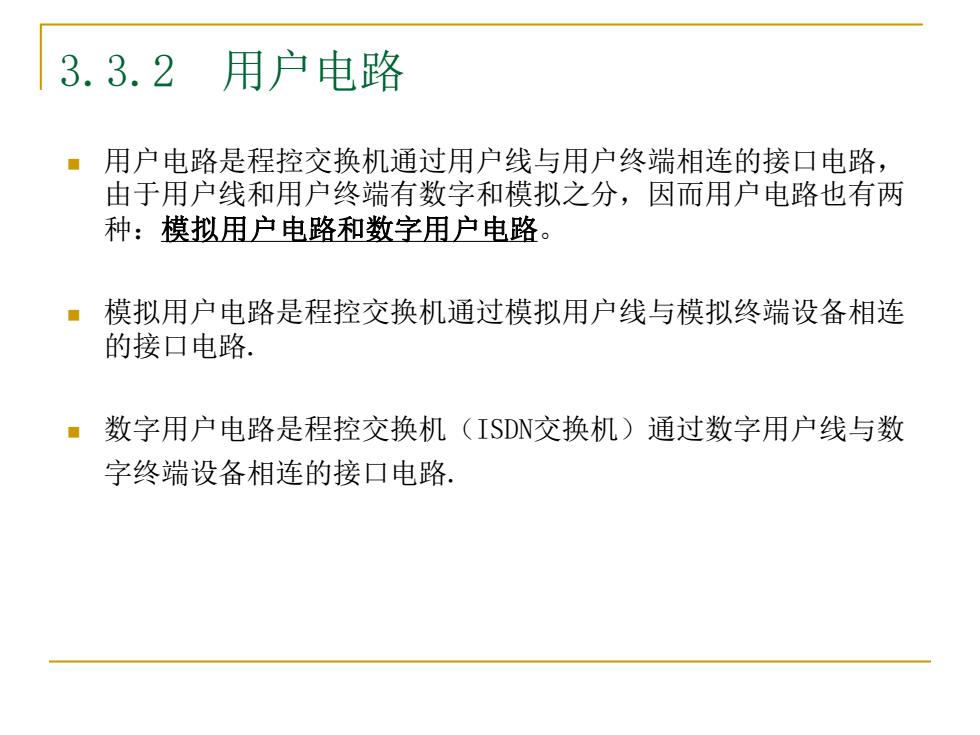

3.3.2用户电路 ·用户电路是程控交换机通过用户线与用户终端相连的接口电路， 由于用户线和用户终端有数字和模拟之分，因而用户电路也有两 种：模拟用户电路和数字用户电路。 ·模拟用户电路是程控交换机通过模拟用户线与模拟终端设备相连 的接口电路. ■数字用户电路是程控交换机(ISDN交换机)通过数字用户线与数 字终端设备相连的接口电路
3.3.2 用户电路 ◼ 用户电路是程控交换机通过用户线与用户终端相连的接口电路， 由于用户线和用户终端有数字和模拟之分，因而用户电路也有两 种：模拟用户电路和数字用户电路。 ◼ 模拟用户电路是程控交换机通过模拟用户线与模拟终端设备相连 的接口电路. ◼ 数字用户电路是程控交换机（ISDN交换机）通过数字用户线与数 字终端设备相连的接口电路
模拟用户电路的功能框图如图3.5所示。 极性倒换开 过压保护 混 出 测试开关 编 振铃开关 馈电电 译 电 平衡网络 码 电 路 路 器 路 翅 监视电路 测试总线振铃控制极性倒 监视信号 换控制 图3.5模拟用户电路的功能框图
模拟用户电路的功能框图如图3.5所示。 平衡网络 极 性 倒 换 开 关 测 试 开 关 振 铃 开 关 过 压 保 护 电 路 馈 电 电 路 混 合 电 路 编 译 码 器 监视电路 测试总线 振铃控制 极性倒 换控制 监视信号 a b 图3.5模拟用户电路的功能框图
·模拟用户电路的功能可归纳为以下BORSCHT 七个功能： ●B(Battery feeding)馈电 ●O(Overvoltage protection)过压保护 ●R(Ringing control)振铃控制 ●S(Supervision)监视 ●C(CODEC&filters)编译码和滤波 ●H(Hybird circuit)混合电路 ●T(Test)测试
◼ 模拟用户电路的功能可归纳为以下BORSCHT 七个功能： l B（Battery feeding）馈电 l O（Overvoltage protection）过压保护 l R（Ringing control）振铃控制 l S（Supervision）监视 l C（CODEC & filters）编译码和滤波 l H（Hybird circuit）混合电路 l T（Test）测试
1、馈电 在电话通信中，交换机通过用户线向用户终端提供通信 的电源，这种馈电功能是由交换机的用户电路完成的。 ⊙ 用户线 已(48V)或60V 图3.6馈电原理
1、馈电 在电话通信中，交换机通过用户线向用户终端提供通信 的电源，这种馈电功能是由交换机的用户电路完成的。 (-48V)或60V a b 用户线 图3.6馈电原理
