(1)控制子系统 控制子系统是交换机的“指挥系统”，交换机的所有动作都是在 控制系统的控制下完成的。 (2)话路子系统 ■话路子系统是由中央级（选组级）交换网络和用户级交换网络 以及各种接口设备组成的。 ·交换网络主要完成交换的功能，即在某条入线与某条出线之间建 立连接，从而实现不同线路端口上的话音交换。 ·数字程控交换机的交换网络是数字交换网络，主要采用T接线器 或T和S接线器，并按照一定的拓扑结构和控制方式构成的，用于 完成时分复用信号的交换
(1)控制子系统 控制子系统是交换机的“指挥系统”，交换机的所有动作都是在 控制系统的控制下完成的。 (2)话路子系统 ◼ 话路子系统是由中央级（选组级）交换网络和用户级交换网络 以及各种接口设备组成的。 ◼ 交换网络主要完成交换的功能，即在某条入线与某条出线之间建 立连接，从而实现不同线路端口上的话音交换。 ◼ 数字程控交换机的交换网络是数字交换网络，主要采用T接线器 或T和S接线器，并按照一定的拓扑结构和控制方式构成的，用于 完成时分复用信号的交换
·接口设备是数字程控交换机与外围环境的接口，其功能 主要是完成外部信号与交换机内部信号的转换。程控数 字交换机的接口设备主要有用户电路、中继电路和信令 收发设备。 ■用户电路是用户终端设备与交换机的接口，用户终端通 过用户线连接到交换机，因而每条用户线对应一套用户 电路
◼ 接口设备是数字程控交换机与外围环境的接口，其功能 主要是完成外部信号与交换机内部信号的转换。程控数 字交换机的接口设备主要有用户电路、中继电路和信令 收发设备。 ◼ 用户电路是用户终端设备与交换机的接口，用户终端通 过用户线连接到交换机，因而每条用户线对应一套用户 电路
3.3 接口设备 接口设备是数字程控交换机与外围环境的接口，其功 能是完成外部信号与交换机内部信号的转换。数字程 控交换机的接口设备主要有用户电路、中继电路和信 令收发设备。 3.3.1数字程控交换机的接口类型 图3.4表明了数字程控交换机的各种接口. V类和Z类接口是数字程控交换机用户侧接口 A类、B类和C类接口是数字程控交换机与其它交换机的 接口，是网络侧接口。 其中数字接口有用户侧的V类接口和网络侧的A类、B类 接口 模拟接口有用户侧的Z类接口和网络侧的C类接口，另外 还有网管接口Q3接口
3.3 接口设备 ◼ 接口设备是数字程控交换机与外围环境的接口，其功 能是完成外部信号与交换机内部信号的转换。数字程 控交换机的接口设备主要有用户电路、中继电路和信 令收发设备。 3.3.1 数字程控交换机的接口类型 图3.4表明了数字程控交换机的各种接口. V类和Z类接口是数字程控交换机用户侧接口 A类、B类和C类接口是数字程控交换机与其它交换机的 接口，是网络侧接口。 其中数字接口有用户侧的V类接口和网络侧的A类、B类 接口 模拟接口有用户侧的Z类接口和网络侧的C类接口，另外 还有网管接口Q3接口
模拟用户线 2,0481hit ET ET LT 模拟远端集线器 8,448hit的 ET LT 8,448hit PCM 模拟PABX ET ET LT 数主用户线 数子文换网络 34,368hit5 ET LT 数￥远端模块 C11 通路线 LT FDM ET ET 入 换设备 四线 数字PABX LT ET ET 中链器 实线 m X(2B+D) ET ET 线换 n XEl LT ET 本的 图3.4数字程控交换机的接口类型
图3.4数字程控交换机的接口类型

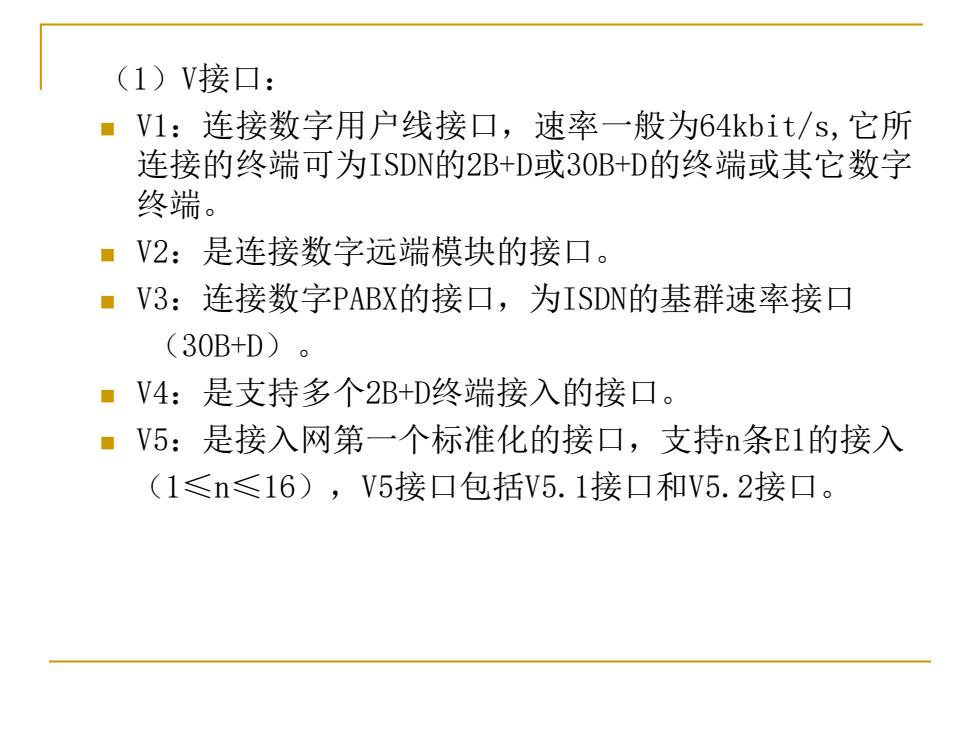

(1)V接口： V1:连接数字用户线接口，速率一般为64kbit/s,它所 连接的终端可为ISDN的2B+D或3OB+D的终端或其它数字 终端。 ■V2:是连接数字远端模块的接口。 ■V3:连接数字PABX的接口，为ISDN的基群速率接口 (30B+D)。 ■V4:是支持多个2B+D终端接入的接口。 ·V5:是接入网第一个标准化的接口，支持n条E1的接入 (1≤n≤16)，V5接口包括V5.1接口和V5.2接口
（1）V接口： ◼ V1：连接数字用户线接口，速率一般为64kbit/s,它所 连接的终端可为ISDN的2B+D或30B+D的终端或其它数字 终端。 ◼ V2：是连接数字远端模块的接口。 ◼ V3：连接数字PABX的接口，为ISDN的基群速率接口 （30B+D）。 ◼ V4：是支持多个2B+D终端接入的接口。 ◼ V5：是接入网第一个标准化的接口，支持n条E1的接入 （1≤n≤16），V5接口包括V5.1接口和V5.2接口
