医学影像电子学 能自动稳幅的振荡电路 起振时R较大 使>3，易起振。 导体热敏电阻 当un幅度自激 负温度系数) 增长时，R减 小，A减小。 10k 10k 当un幅度达某 值时，A→3： 0.1u 100k oo 当山进一步增 大时，RT再减 10k 0.1u 小，使A<3。 39 因此u幅度自 动稳定于某一 幅值

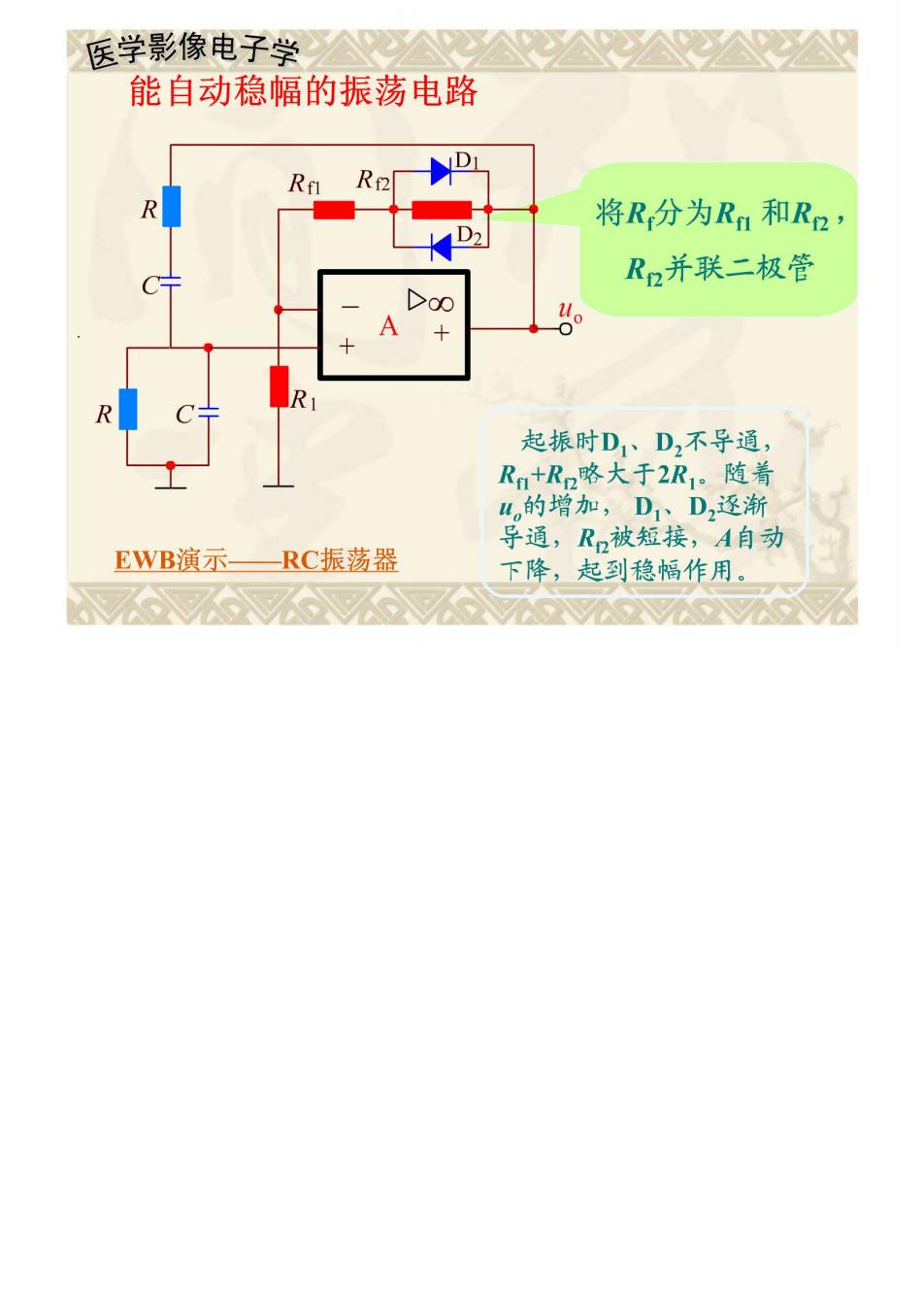

医学影像电子学公公公公 能自动稳幅的振荡电路 Di R2[ 将R分为Rn和R2 R2并联二极管 A 十 起振时D、D,不导通， Rn+Rn略大于2R1。随着 L的增加，D1、D,逐渐 导通，R被短接，A自动 EWB演示—RC振荡器 下降，起到稳幅作用

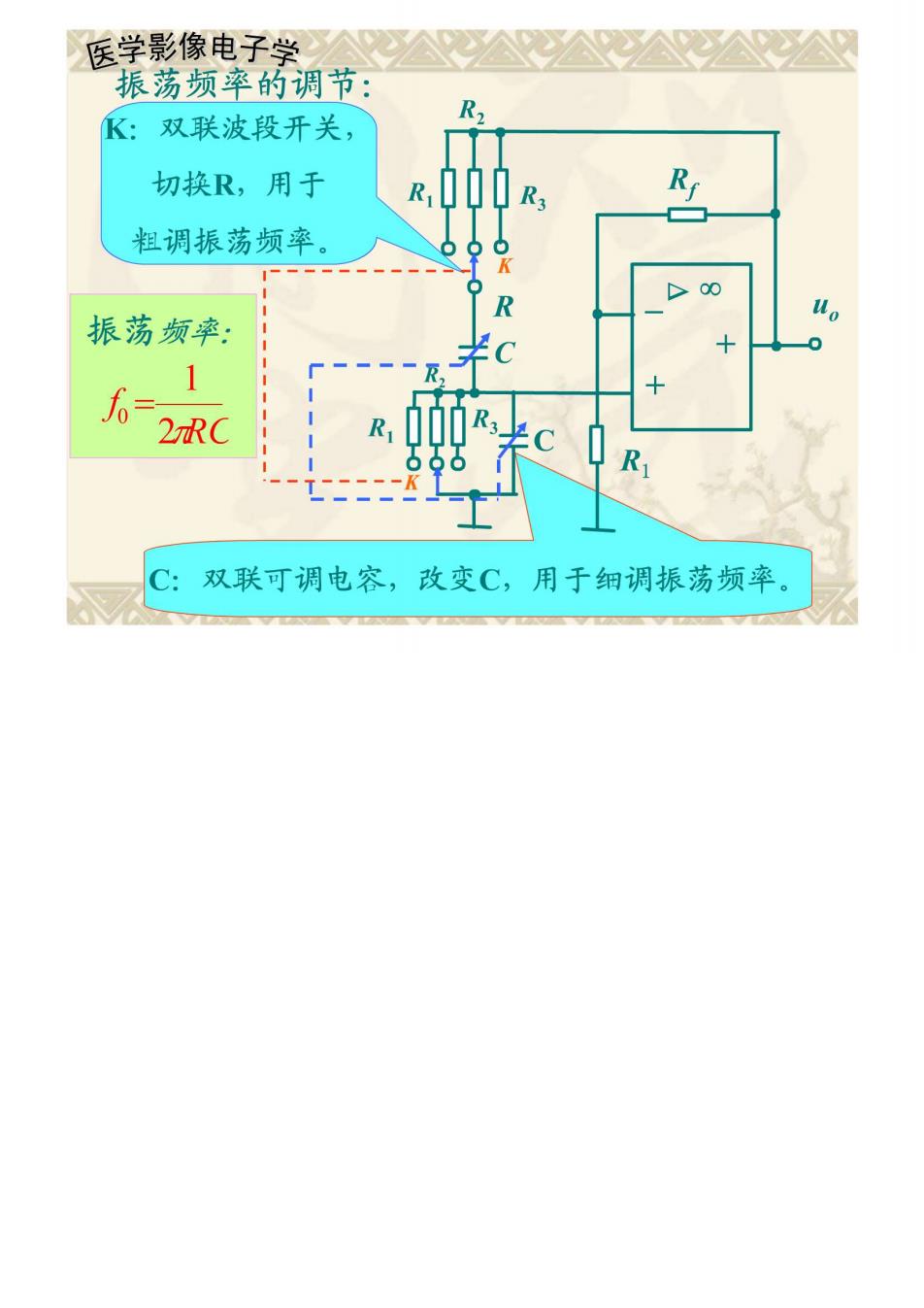

医学影像电子学公公 振荡频率的调节： K: 双联波段开关， 切换R,用于 R 粗调振荡频率。 振荡频率： 双联可调电容，改变C,用于细调振荡频率

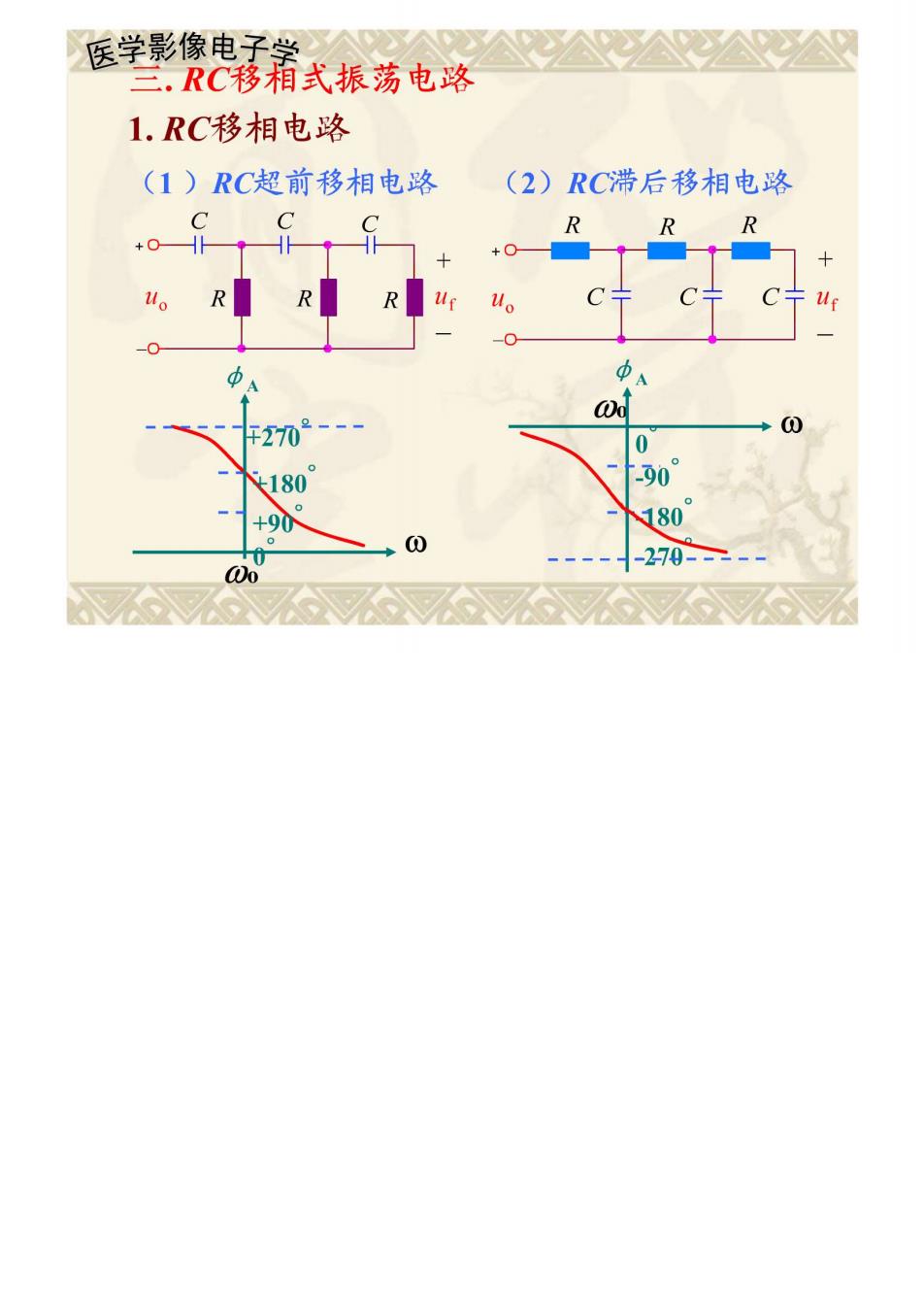

医学影像电子笑△公之公 三.RC移葙式振荡电路 1.RC移相电路 (1)RC超前移相电路 (2)RC滞后移相电路 R R +0 R 0 180 180 0 -270---

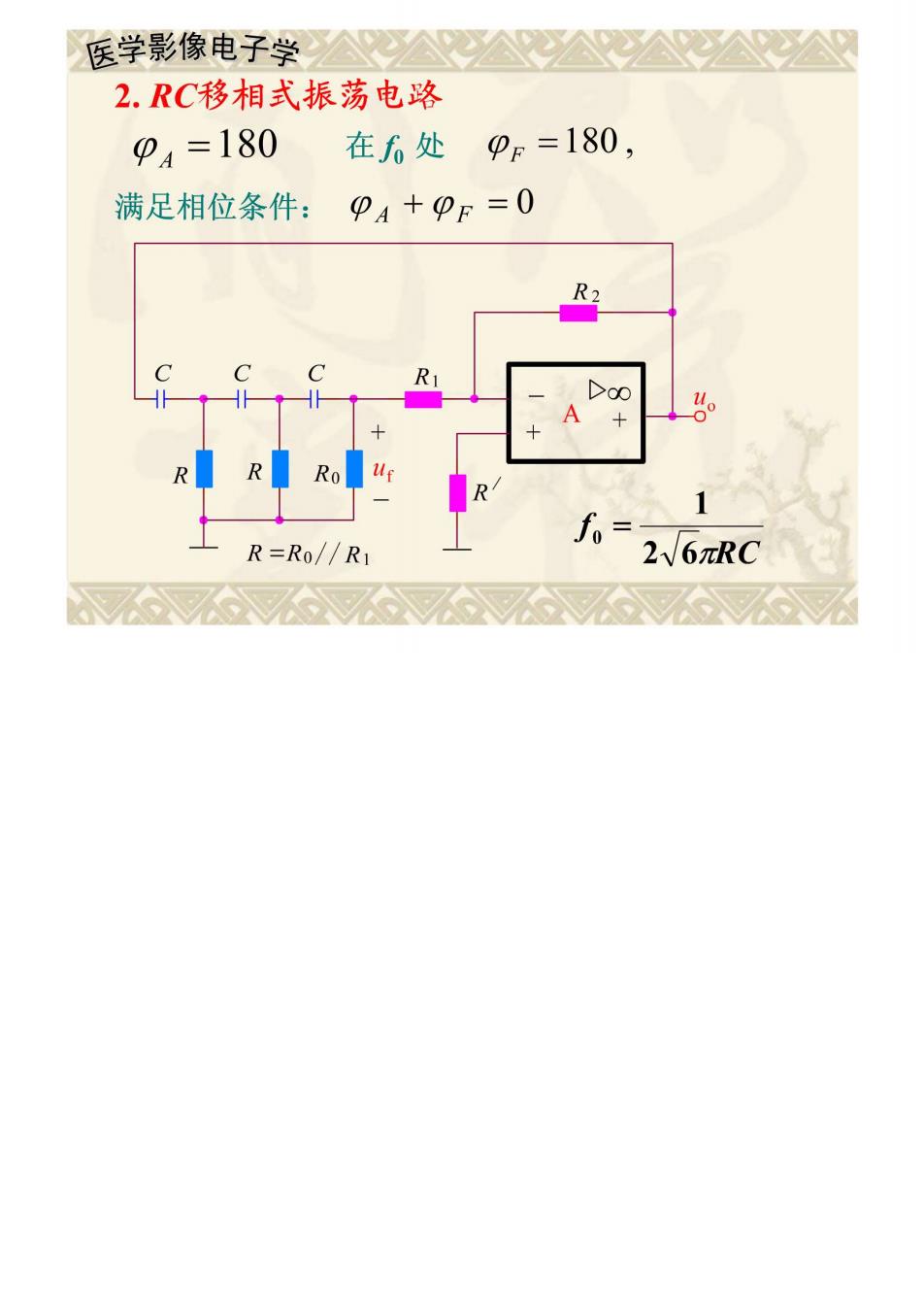

医学影像电子学△△△△ 2.RC移相式振荡电路 P4=180 在f6处pF=180, 满足相位条件：PA+PF=0 R2 Ro f0= R=Ro//R 263RC
