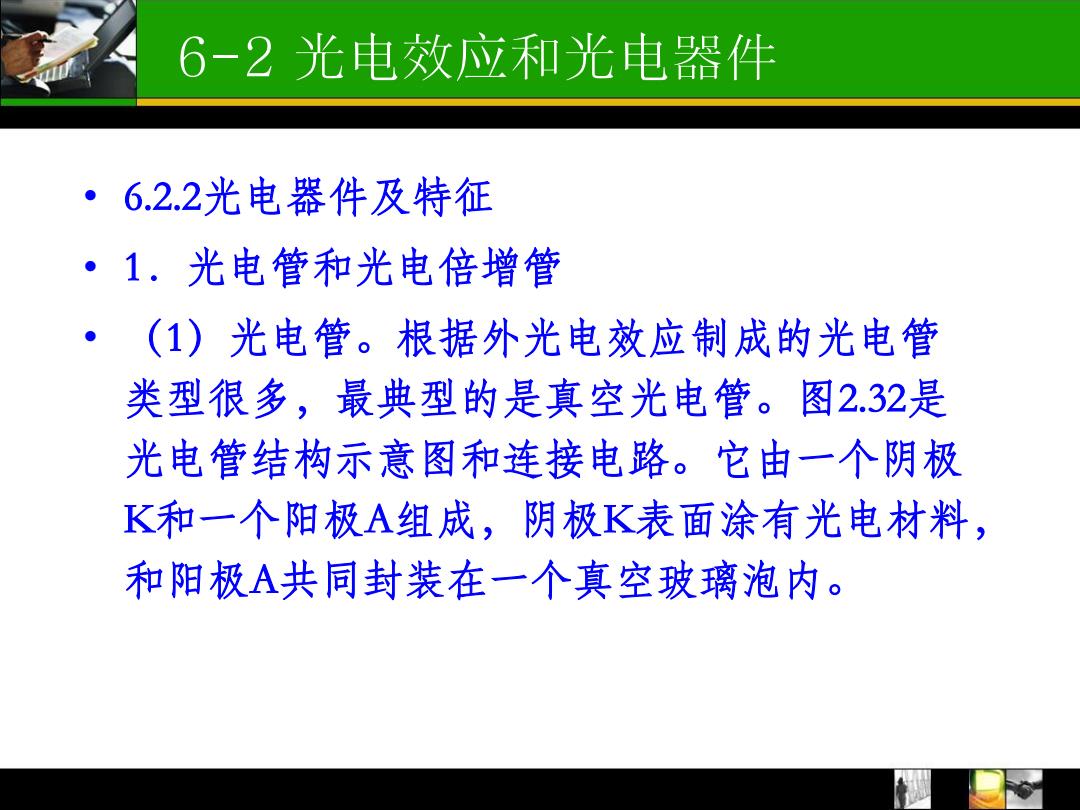

6-2光电效应和光电器件 ·6.2.2光电器件及特征 ·1.光电管和光电倍增管 (1)光电管。根据外光电效应制成的光电管 类型很多，最典型的是真空光电管。图2.32是 光电管结构示意图和连接电路。它由一个阴极 K和一个阳极A组成，阴极K表面涂有光电材料， 和阳极A共同封装在一个真空玻璃泡内
6-2 光电效应和光电器件 • 6.2.2光电器件及特征 • 1．光电管和光电倍增管 • （1）光电管。根据外光电效应制成的光电管 类型很多，最典型的是真空光电管。图2.32是 光电管结构示意图和连接电路。它由一个阴极 K和一个阳极A组成，阴极K表面涂有光电材料， 和阳极A共同封装在一个真空玻璃泡内

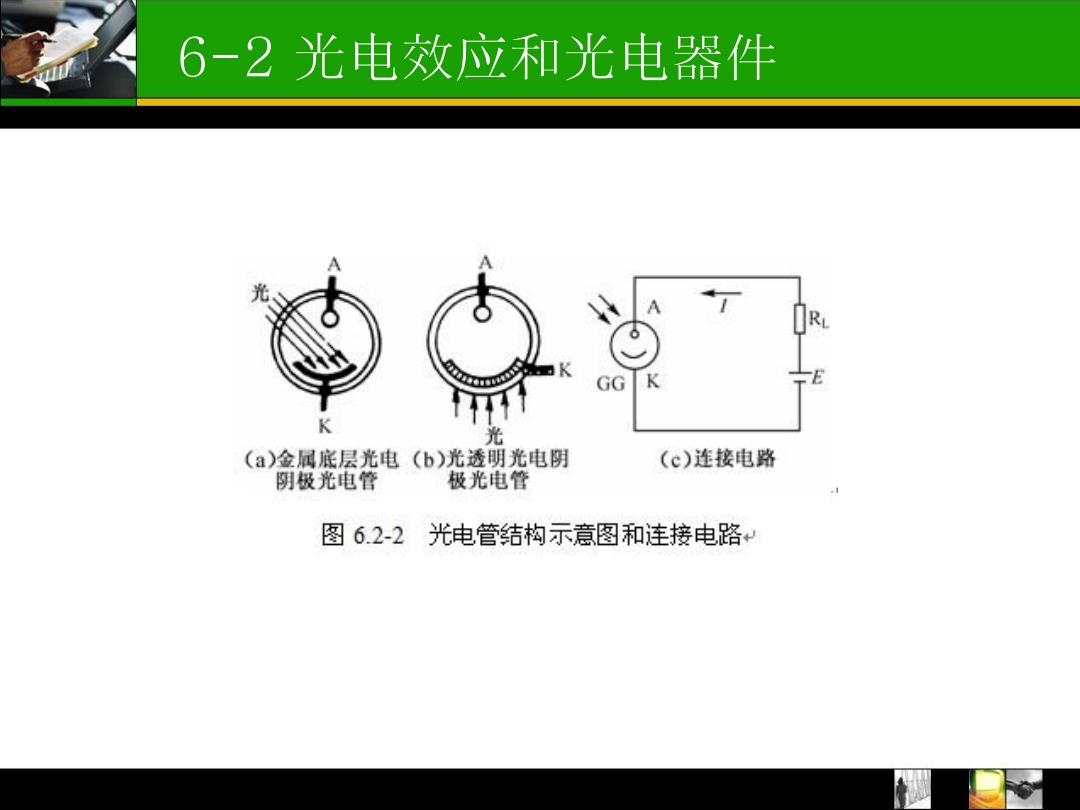

6-2光电效应和光电器件 GG (a)金属底层光电(b)光透明光电阴 (c)连接电路 阴极光电管 极光电管 图6.2-2光电管结构示意图和连接电路
6-2 光电效应和光电器件

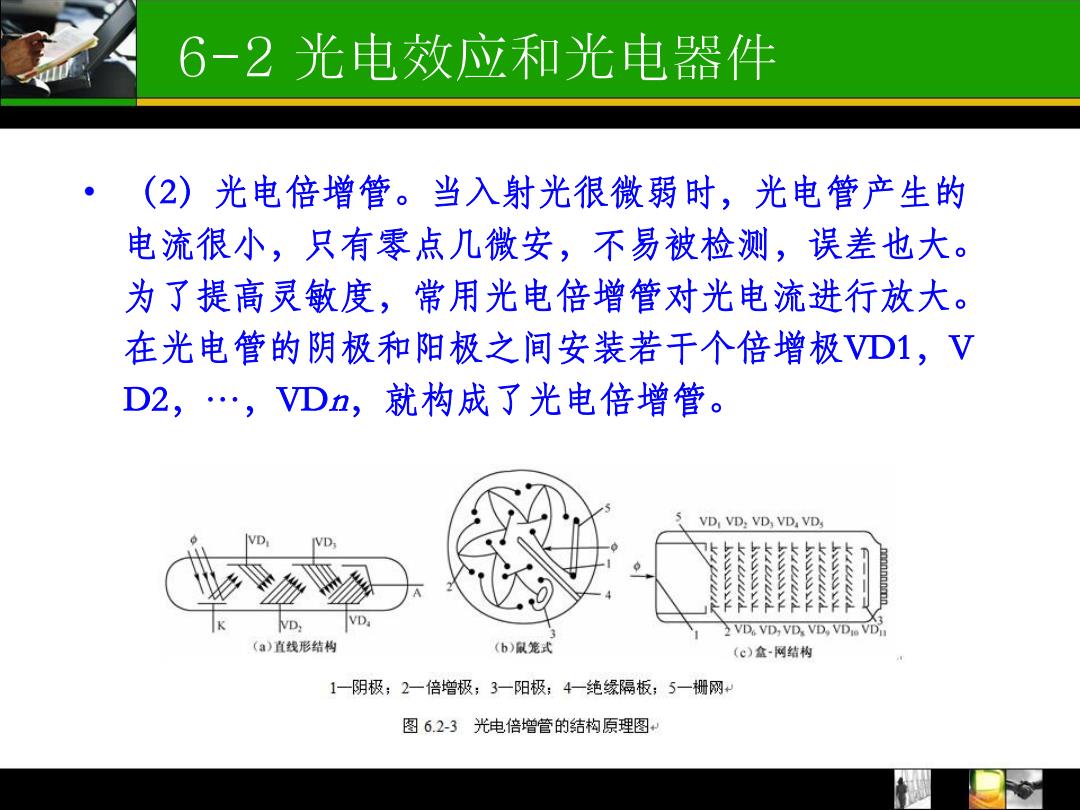

6-2光电效应和光电器件 (2)光电倍增管。当入射光很微弱时，光电管产生的 电流很小，只有零点几微安，不易被检测，误差也大。 为了提高灵敏度，常用光电倍增管对光电流进行放大。 在光电管的阴极和阳极之间安装若干个倍增极VD1,V D2,…,VDn,就构成了光电倍增管。 VD VD:VD,VD,VD, VD VD ND; VD.VD,VD.VD,VDie VD (a)直线形结构 (b)鼠笼式 (e)盒-网结构 1一阴极，2一倍增极；3一阳极；4一绝绿隔板；5一栅网 图6.2-3光电倍增管的结构原理图
6-2 光电效应和光电器件 • （2）光电倍增管。当入射光很微弱时，光电管产生的 电流很小，只有零点几微安，不易被检测，误差也大。 为了提高灵敏度，常用光电倍增管对光电流进行放大。 在光电管的阴极和阳极之间安装若干个倍增极VD1，V D2，…，VDn，就构成了光电倍增管
6-2光电效应和光电器件 o+15V R VD,VD 100k2 2CP10 C:100pF T 2CP10×3 2CP10 2201 GDB 1 VD,VD:VD 11 Rio M VD; VT;3DJ7 IC 16 R 2CP10 平平本 FC-54 10k VT, 12 3DG12B C+ R 5.lk R R 本 R IMO R 5.1k 20k 510kQ J5.1k2 5.lk R 5.1k2 R> 3k2 VD. RP 12k2 2CP10 o-15V 图6.2-4 路灯光电控制器电路图
6-2 光电效应和光电器件

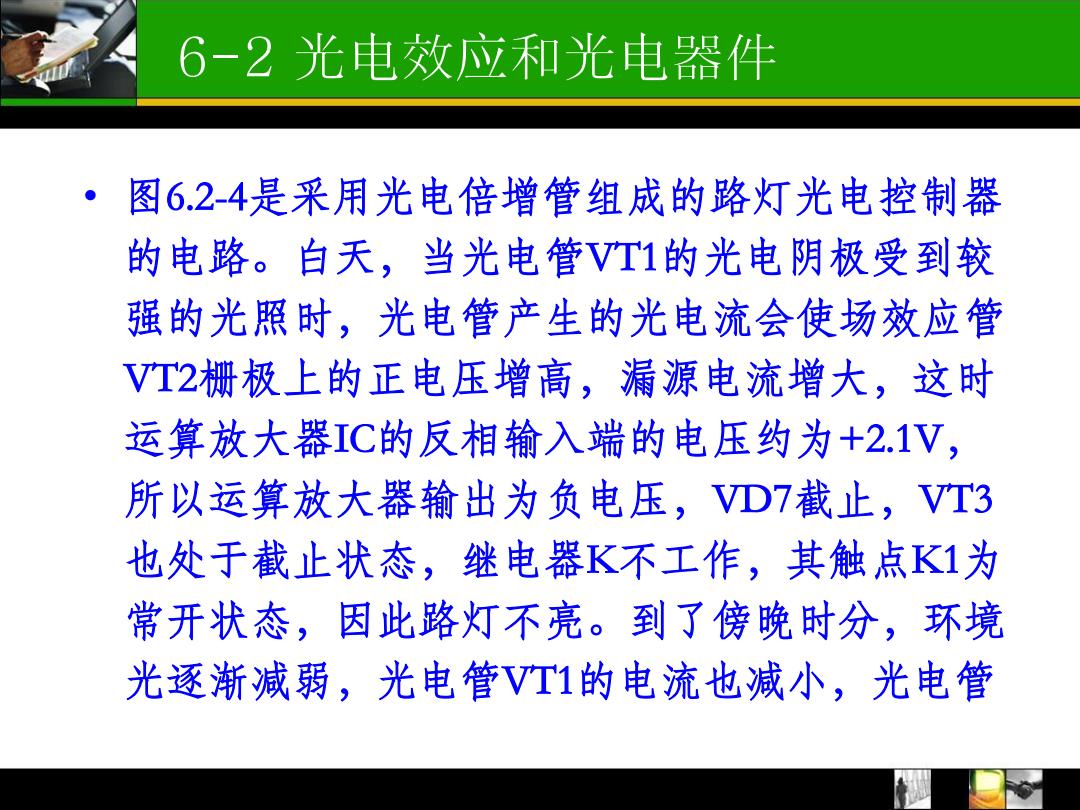

6-2光电效应和光电器件 图6.2-4是采用光电倍增管组成的路灯光电控制器 的电路。白天，当光电管VT1的光电阴极受到较 强的光照时，光电管产生的光电流会使场效应管 VT2栅极上的正电压增高，漏源电流增大，这时 运算放大器IC的反相输入端的电压约为+2.1V, 所以运算放大器输出为负电压，VD7截止，VT3 也处于截止状态，继电器K不工作，其触点K1为 常开状态，因此路灯不亮。到了傍晚时分，环境 光逐渐减弱，光电管VT1的电流也减小，光电管
6-2 光电效应和光电器件 • 图6.2-4是采用光电倍增管组成的路灯光电控制器 的电路。白天，当光电管VT1的光电阴极受到较 强的光照时，光电管产生的光电流会使场效应管 VT2栅极上的正电压增高，漏源电流增大，这时 运算放大器IC的反相输入端的电压约为+2.1V， 所以运算放大器输出为负电压，VD7截止，VT3 也处于截止状态，继电器K不工作，其触点K1为 常开状态，因此路灯不亮。到了傍晚时分，环境 光逐渐减弱，光电管VT1的电流也减小，光电管
