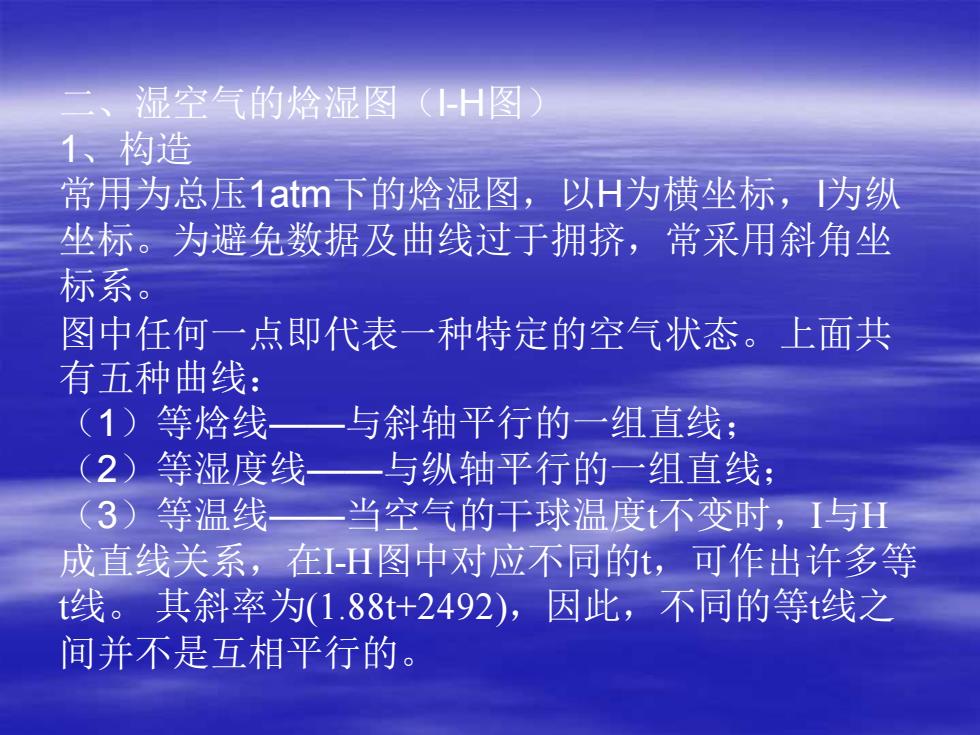

二、湿空气的焓湿图（I-H图） 1、构造 常用为总压1atm下的焓湿图，以H为横坐标，I为纵 坐标。为避免数据及曲线过于拥挤，常采用斜角坐 标系。 图中任何一点即代表一种特定的空气状态。上面共 有五种曲线： （1）等焓线——与斜轴平行的一组直线； （2）等湿度线——与纵轴平行的一组直线； （3）等温线——当空气的干球温度t不变时，I与H 成直线关系，在I-H图中对应不同的t，可作出许多等 t线。 其斜率为(1.88t+2492)，因此，不同的等t线之 间并不是互相平行的
二、湿空气的焓湿图（I-H图） 1、构造 常用为总压1atm下的焓湿图，以H为横坐标，I为纵 坐标。为避免数据及曲线过于拥挤，常采用斜角坐 标系。 图中任何一点即代表一种特定的空气状态。上面共 有五种曲线： （1）等焓线——与斜轴平行的一组直线； （2）等湿度线——与纵轴平行的一组直线； （3）等温线——当空气的干球温度t不变时，I与H 成直线关系，在I-H图中对应不同的t，可作出许多等 t线。 其斜率为(1.88t+2492)，因此，不同的等t线之 间并不是互相平行的
（4）等相对湿度线——是一组从坐标原点散发出的 曲线，根据公式 绘制。 − = s s P p p H 0.622 （5）水蒸汽分压线——表示空气的湿度Ｈ与空 气中的水蒸汽分压之间的关系。水蒸汽的分压pv 只随湿度Ｈ而变化
（4）等相对湿度线——是一组从坐标原点散发出的 曲线，根据公式 绘制。 − = s s P p p H 0.622 （5）水蒸汽分压线——表示空气的湿度Ｈ与空 气中的水蒸汽分压之间的关系。水蒸汽的分压pv 只随湿度Ｈ而变化
等t线 等ψ线 水蒸汽分压线 等I线 等H线 I H
等t线 等ψ线 水蒸汽分压线 等I线 等H线 I H
2、焓湿图（I-H图）的使用： （1）已知空气在图上的状态点，利用各种曲线找到 该空气的状态参数。 例如：已知状态点A 求： ① H， ② I， ③ t， ④ψ， ⑤ p， ⑥ tw， ⑦ td A E D F B C tw td φ=1 H p I
2、焓湿图（I-H图）的使用： （1）已知空气在图上的状态点，利用各种曲线找到 该空气的状态参数。 例如：已知状态点A 求： ① H， ② I， ③ t， ④ψ， ⑤ p， ⑥ tw， ⑦ td A E D F B C tw td φ=1 H p I

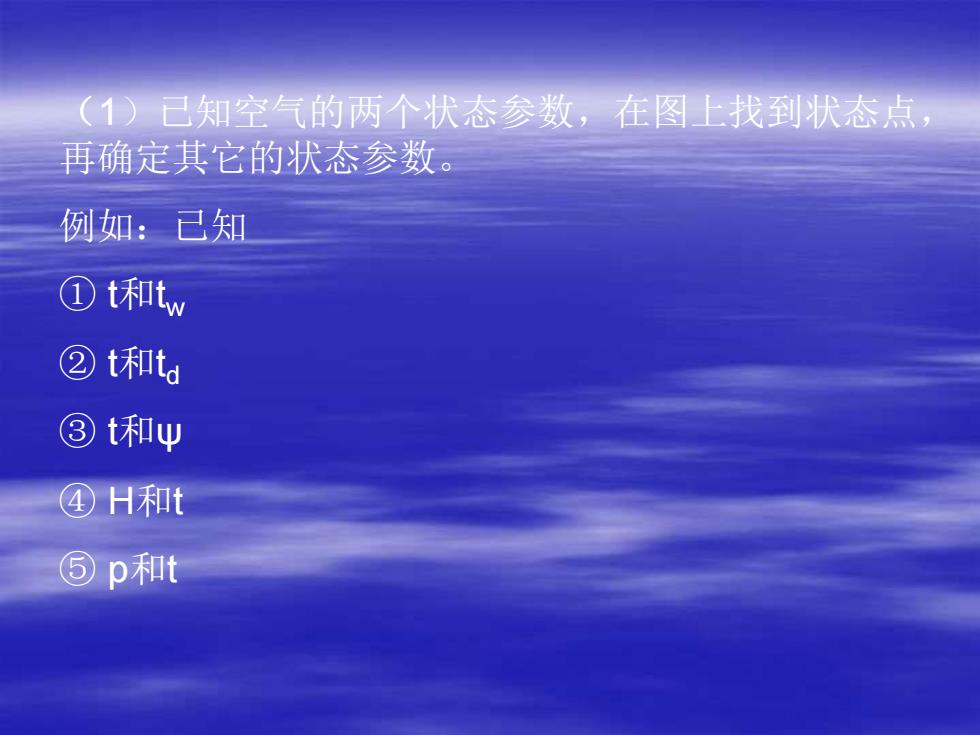

（1）已知空气的两个状态参数，在图上找到状态点， 再确定其它的状态参数。 例如：已知 ① t和tw ② t和td ③ t和ψ ④ H和t ⑤ p和t
（1）已知空气的两个状态参数，在图上找到状态点， 再确定其它的状态参数。 例如：已知 ① t和tw ② t和td ③ t和ψ ④ H和t ⑤ p和t
