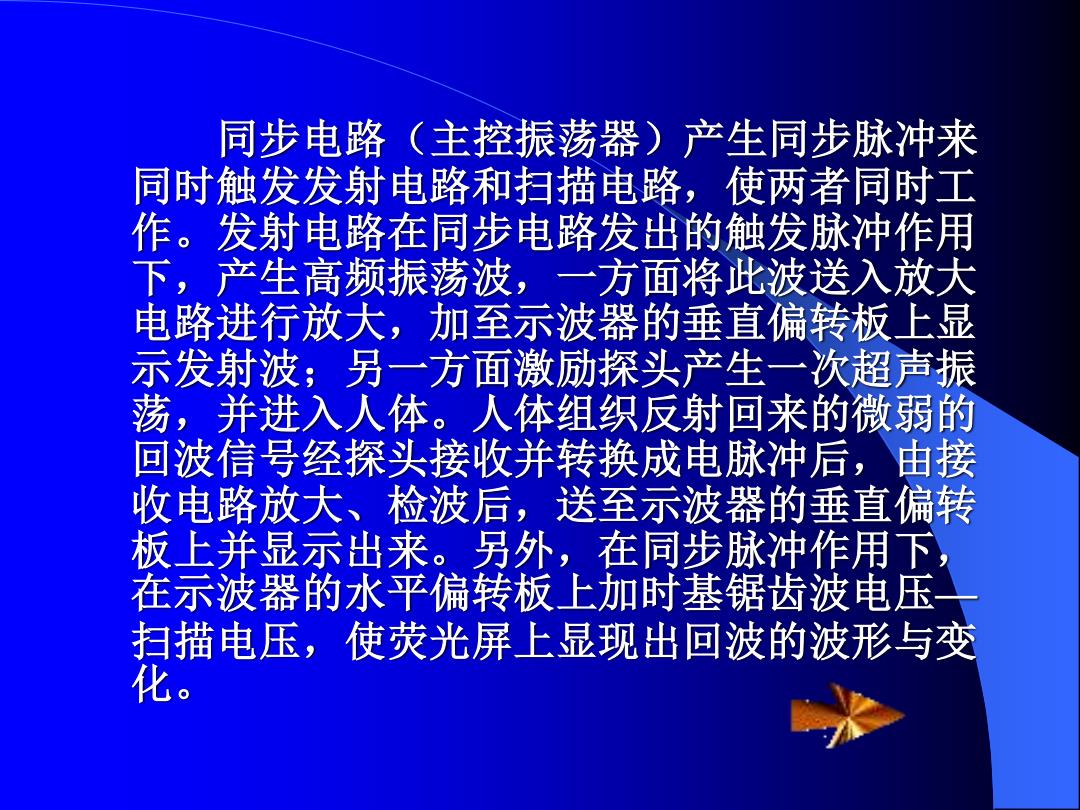

同步电路（主控振荡器）产生同步脉冲来 同时触发发射电路和扫描电路，使两者同时工 作。发射电路在同步电路发出的触发脉冲作用 下，产生高频振荡波，一方面将此波送入放大 电路进行放大，加至示波器的垂直偏转板上显 示发射波；另一方面激励探头产生一次超声振 荡，并进入人体。人体组织反射回来的微弱的 回波信号经探头接收并转换成电脉冲后，由接 收电路放大、检波后，送至示波器的垂直偏转 板上并显示出来。另外，在同步脉冲作用下 在示波器的水平偏转板上加时基锯齿波电压 描电压，使荧光屏上显现出回波的波形与变 化
同步电路（主控振荡器）产生同步脉冲来 同时触发发射电路和扫描电路，使两者同时工 作。发射电路在同步电路发出的触发脉冲作用 下，产生高频振荡波，一方面将此波送入放大 电路进行放大，加至示波器的垂直偏转板上显 示发射波；另一方面激励探头产生一次超声振 荡，并进入人体。人体组织反射回来的微弱的 回波信号经探头接收并转换成电脉冲后，由接 收电路放大、检波后，送至示波器的垂直偏转 板上并显示出来。另外，在同步脉冲作用下， 在示波器的水平偏转板上加时基锯齿波电压— 扫描电压，使荧光屏上显现出回波的波形与变 化

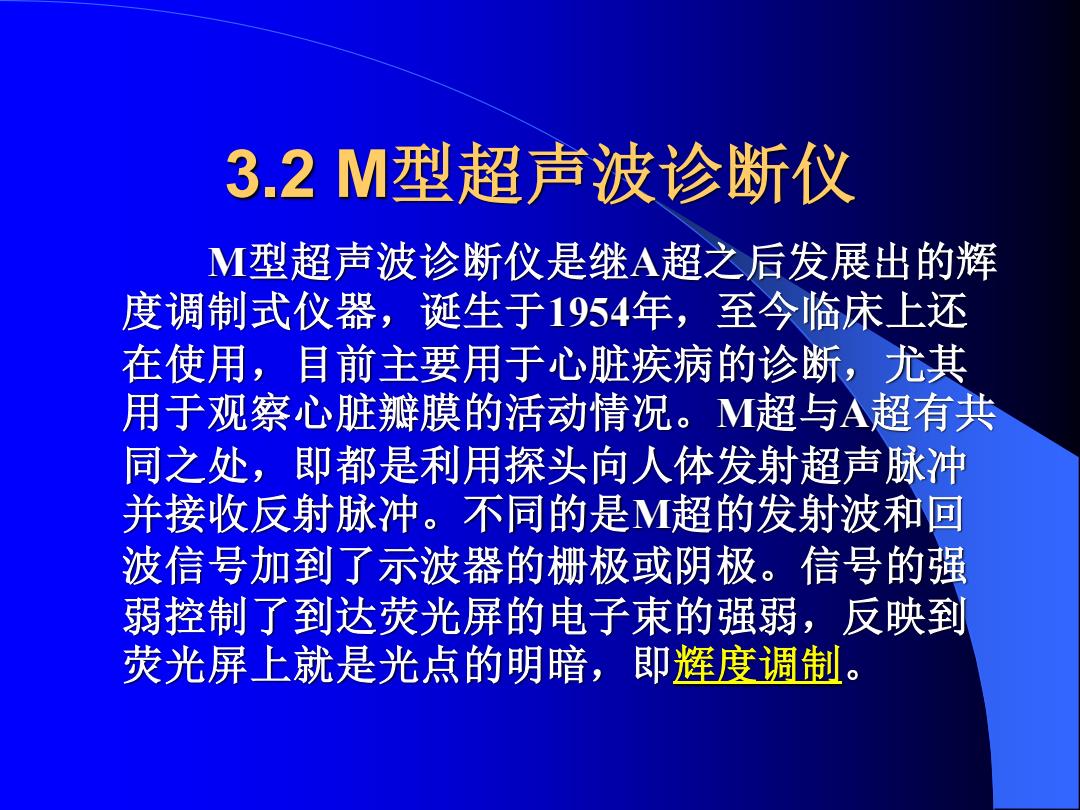

3.2M型超声波诊断仪 M型超声波诊断仪是继A超之后发展出的辉 度调制式仪器，诞生于1954年，至今临床上还 在使用，目前主要用于心脏疾病的诊断，尤其 用于观察心脏瓣膜的活动情况。M超与A超有共 同之处，即都是利用探头向人体发射超声脉冲 并接收反射脉冲。不同的是M超的发射波和回 波信号加到了示波器的栅极或阴极。信号的强 弱控制了到达荧光屏的电子束的强弱，反映到 荧光屏上就是光点的明暗，即辉度调制
3.2 M型超声波诊断仪 M型超声波诊断仪是继A超之后发展出的辉 度调制式仪器，诞生于1954年，至今临床上还 在使用，目前主要用于心脏疾病的诊断，尤其 用于观察心脏瓣膜的活动情况。M超与A超有共 同之处，即都是利用探头向人体发射超声脉冲 并接收反射脉冲。不同的是M超的发射波和回 波信号加到了示波器的栅极或阴极。信号的强 弱控制了到达荧光屏的电子束的强弱，反映到 荧光屏上就是光点的明暗，即辉度调制

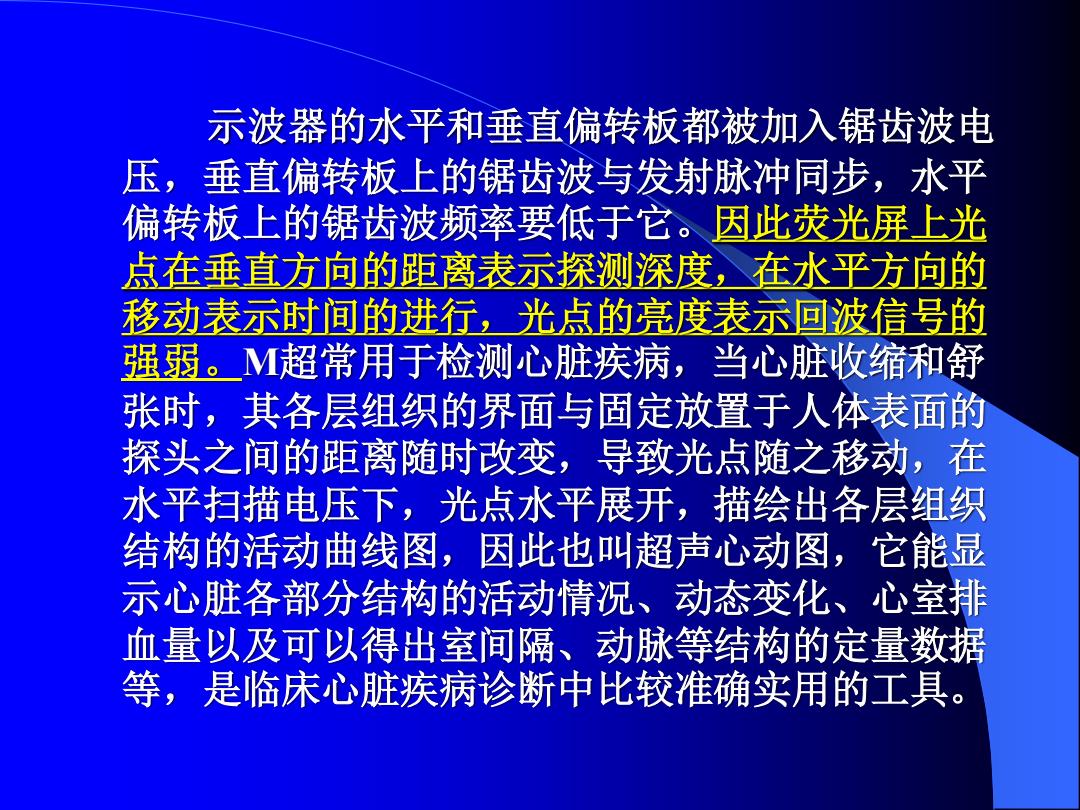

示波器的水平和垂直偏转板都被加入锯齿波电 压，垂直偏转板上的锯齿波与发射脉冲同步，水平 偏转板上的锯齿波频率要低于它。因此荧光屏上光 点在垂直方向的距离表示探测深度，在水平方向的 移动表示时间的进行，光点的亮度表示回波信号的 强弱。M超常用于检测心脏疾病，当心脏收缩和舒 张时，其各层组织的界面与固定放置于人体表面的 探头之间的距离随时改变，导致光点随之移动，在 水平扫描电压下，光点水平展开，描绘出各层组织 结构的活动曲线图，因此也叫超声心动图，它能显 示心脏各部分结构的活动情况、动态变化、心室排 血量以及可以得出室间隔、动脉等结构的定量数据 等，是临床心脏疾病诊断中比较准确实用的工具
示波器的水平和垂直偏转板都被加入锯齿波电 压，垂直偏转板上的锯齿波与发射脉冲同步，水平 偏转板上的锯齿波频率要低于它。因此荧光屏上光 点在垂直方向的距离表示探测深度，在水平方向的 移动表示时间的进行，光点的亮度表示回波信号的 强弱。M超常用于检测心脏疾病，当心脏收缩和舒 张时，其各层组织的界面与固定放置于人体表面的 探头之间的距离随时改变，导致光点随之移动，在 水平扫描电压下，光点水平展开，描绘出各层组织 结构的活动曲线图，因此也叫超声心动图，它能显 示心脏各部分结构的活动情况、动态变化、心室排 血量以及可以得出室间隔、动脉等结构的定量数据 等，是临床心脏疾病诊断中比较准确实用的工具
