如果知道超声波的传播速度与传播 时间，便可算出超声波在人体内传播的 深度，其表达式见公式：c= 其中，c是超声波的声速，是超声 波波长，是超声波频率。 医学上正是通过探查某些组织的深 度或大小来判断病灶的性质和状况
如果知道超声波的传播速度与传播 时间，便可算出超声波在人体内传播的 深度，其表达式见公式：c=λf 其中，c是超声波的声速，λ是超声 波波长，f是超声波频率。 医学上正是通过探查某些组织的深 度或大小来判断病灶的性质和状况
医学超声波诊断仪 A型超声波诊断仪 M型超声波诊断仪 B型超声波断层显像仪 超声多普勒血流仪、成像仪与彩超 超声三维成像系统（超声CT)
医学超声波诊断仪 A型超声波诊断仪 M型超声波诊断仪 B型超声波断层显像仪 超声多普勒血流仪、成像仪与彩超 超声三维成像系统（超声CT）

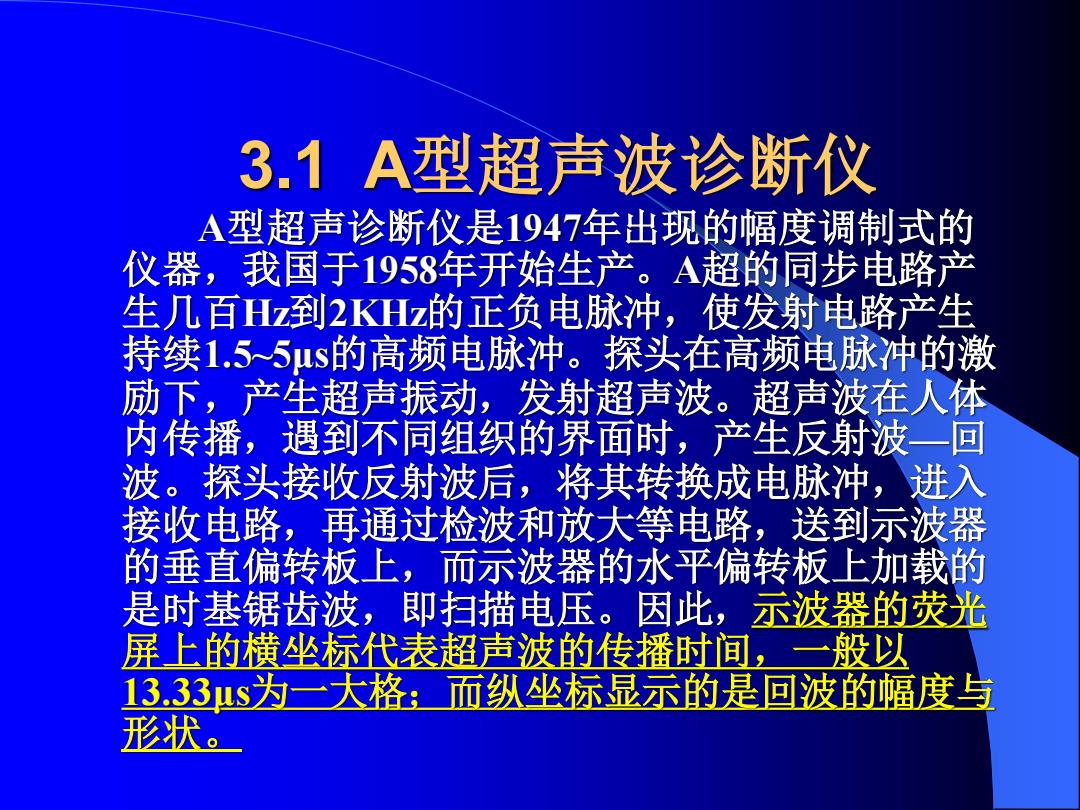

3.1A型超声波诊断仪 A型超声诊断仪是1947年出现的幅度调制式的 仪器，我国于1958年开始生产。A超的同步电路产 生几百Hz到2KHz的正负电脉冲，使发射电路产生 持续1.55μs的高频电脉冲。探头在高频电脉冲的激 励下，产生超声振动，发射超声波。超声波在人体 内传播，遇到不同组织的界面时，产生反射波一回 波。探头接收反射波后，将其转换成电脉冲，进入 接收电路，再通过检波和放大等电路，送到示波器 的垂直偏转板上，而示波器的水平偏转板上加载的 是时基锯齿波，即扫描电压。因此，示波器的荧光 屏上的横坐标代表超声波的传播时间，一般以 13.33s为一大格：而纵坐标显示的是回波的幅度与 形状
3.1 A型超声波诊断仪 A型超声诊断仪是1947年出现的幅度调制式的 仪器，我国于1958年开始生产。A超的同步电路产 生几百Hz到2KHz的正负电脉冲，使发射电路产生 持续1.5~5μs的高频电脉冲。探头在高频电脉冲的激 励下，产生超声振动，发射超声波。超声波在人体 内传播，遇到不同组织的界面时，产生反射波—回 波。探头接收反射波后，将其转换成电脉冲，进入 接收电路，再通过检波和放大等电路，送到示波器 的垂直偏转板上，而示波器的水平偏转板上加载的 是时基锯齿波，即扫描电压。因此，示波器的荧光 屏上的横坐标代表超声波的传播时间，一般以 13.33μs为一大格；而纵坐标显示的是回波的幅度与 形状

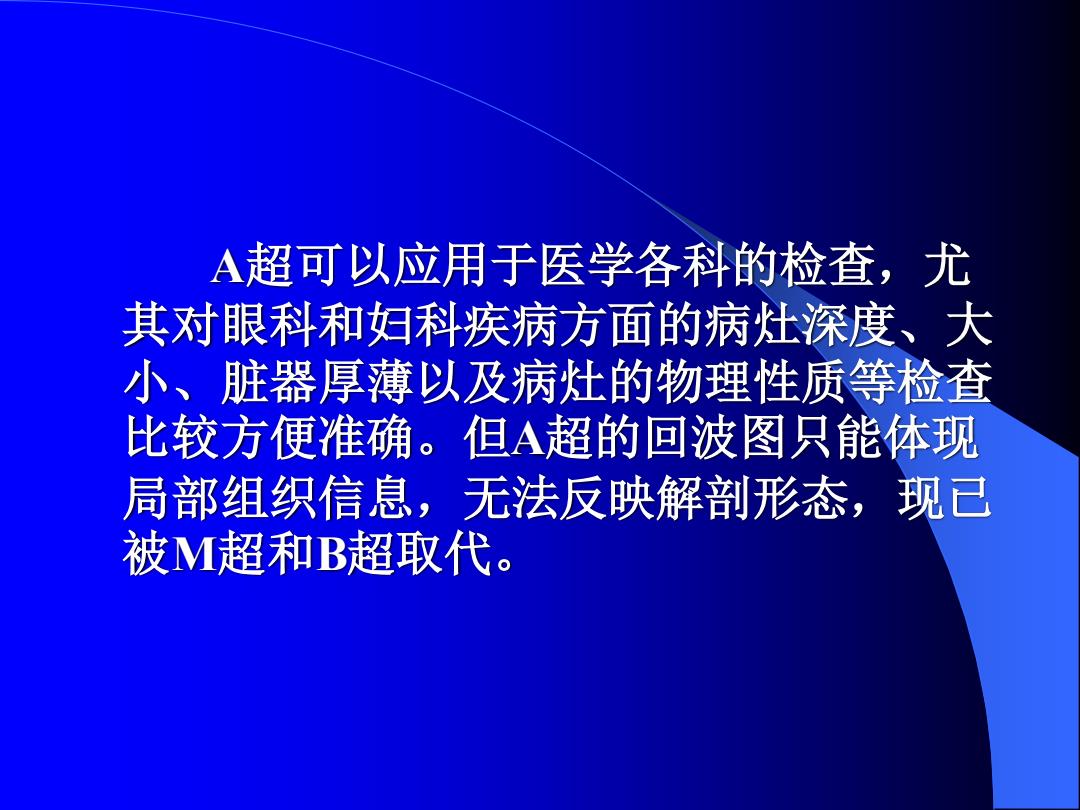

A超可以应用于医学各科的检查，尤 其对眼科和妇科疾病方面的病灶深度、大 小、脏器厚薄以及病灶的物理性质等检查 比较方便准确。但A超的回波图只能体现 局部组织信息，无法反映解剖形态，现已 被M超和B超取代
A超可以应用于医学各科的检查，尤 其对眼科和妇科疾病方面的病灶深度、大 小、脏器厚薄以及病灶的物理性质等检查 比较方便准确。但A超的回波图只能体现 局部组织信息，无法反映解剖形态，现已 被M超和B超取代
A型超声仪器工作原理方框图 灵敏度时间控制电路 S·TC 接收放大 同步 发射 示波器Y轴 示波器 X轴 示波器显示波形 时基 锯齿波
A型超声仪器工作原理方框图
