1．送瓶机构 常用皮带输送器和链板输送器，目前多采用 爪式拨轮或螺旋分隔器等。 （1）圆盘输送机构 （2）链板、拨轮输送机构 图11-1 圆盘输送机构示意图 1—空瓶；2—圆盘；3—挡板；4—导板； 5—螺旋分隔器；6—拨轮；7—装料工作台 图11-2 链板、拨轮输送机构示意图 1—链板式输送机；2—四爪拨轮； 3—定位板；4—装料机构；5—四爪拨轮
1．送瓶机构 常用皮带输送器和链板输送器，目前多采用 爪式拨轮或螺旋分隔器等。 （1）圆盘输送机构 （2）链板、拨轮输送机构 图11-1 圆盘输送机构示意图 1—空瓶；2—圆盘；3—挡板；4—导板； 5—螺旋分隔器；6—拨轮；7—装料工作台 图11-2 链板、拨轮输送机构示意图 1—链板式输送机；2—四爪拨轮； 3—定位板；4—装料机构；5—四爪拨轮
2．瓶子升降机构 图11-3旋转型装料机滑道展开示意图 位置①：罐输送入滑道； 位置②：罐升到最高位置进行装料位置； 位置③：罐装满后下降到最低位置待送走
2．瓶子升降机构 图11-3旋转型装料机滑道展开示意图 位置①：罐输送入滑道； 位置②：罐升到最高位置进行装料位置； 位置③：罐装满后下降到最低位置待送走

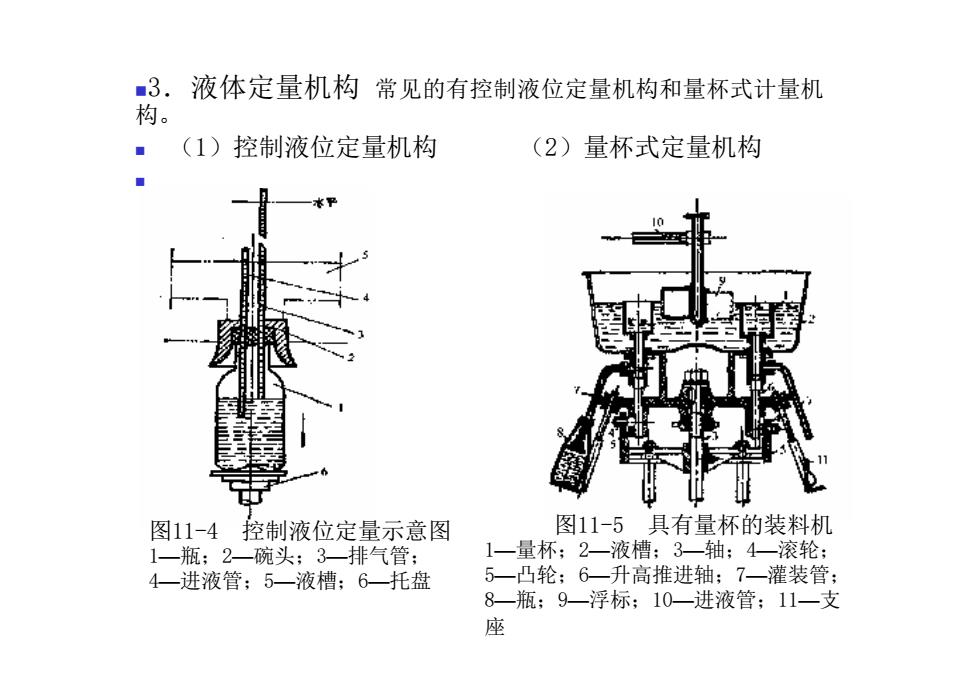

3．液体定量机构 常见的有控制液位定量机构和量杯式计量机 构。 （1）控制液位定量机构 （2）量杯式定量机构 图11-4 控制液位定量示意图 1—瓶；2—碗头；3—排气管； 4—进液管；5—液槽；6—托盘 图11-5 具有量杯的装料机 1—量杯；2—液槽；3—轴；4—滚轮； 5—凸轮；6—升高推进轴；7—灌装管； 8—瓶；9—浮标；10—进液管；11—支 座
3．液体定量机构 常见的有控制液位定量机构和量杯式计量机 构。 （1）控制液位定量机构 （2）量杯式定量机构 图11-4 控制液位定量示意图 1—瓶；2—碗头；3—排气管； 4—进液管；5—液槽；6—托盘 图11-5 具有量杯的装料机 1—量杯；2—液槽；3—轴；4—滚轮； 5—凸轮；6—升高推进轴；7—灌装管； 8—瓶；9—浮标；10—进液管；11—支 座
4．液体装料机构 图11-6 弹簧阀门装料机构示意图 1—排气管；2—弹簧；3—套筒；4—橡皮 环；5—碟阀
4．液体装料机构 图11-6 弹簧阀门装料机构示意图 1—排气管；2—弹簧；3—套筒；4—橡皮 环；5—碟阀
（三）真空式自动灌装机 图11-7 真空式自动装料机 （a）自动装料机；（b）灌装料头剖面图； （c）自动装料机剖面图 工作原理： 应用:真空式自动装料机 采用真空灌装，减少了 液体与空气的接触，适 合不含气、易发泡、低 粘度液体的灌装。国产 ZH-30型自动装瓶打盖机 有30个灌装头，灌装能 力达10 800瓶/h
（三）真空式自动灌装机 图11-7 真空式自动装料机 （a）自动装料机；（b）灌装料头剖面图； （c）自动装料机剖面图 工作原理： 应用:真空式自动装料机 采用真空灌装，减少了 液体与空气的接触，适 合不含气、易发泡、低 粘度液体的灌装。国产 ZH-30型自动装瓶打盖机 有30个灌装头，灌装能 力达10 800瓶/h
