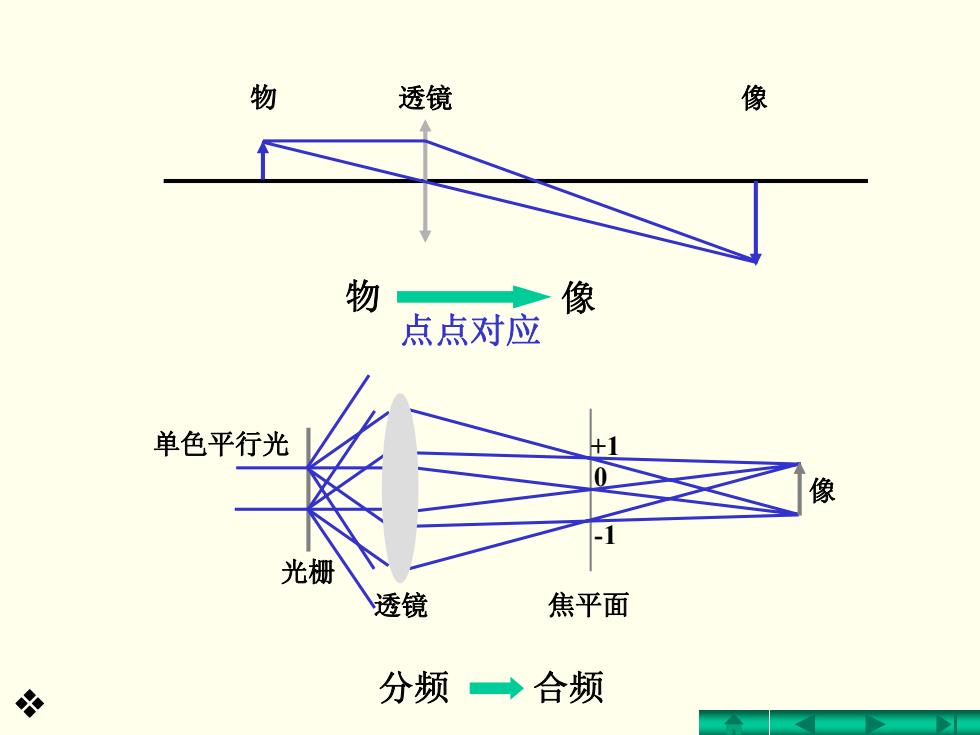

物 透镜 像 物 像 点点对应 单色平行光 像 光栅 透镜 焦平面 必 分频→合频
物 透镜 像 单色平行光 光栅 透镜 焦平面 像 +1 0 -1 物 像 点点对应 分频 合频
三、空间滤波 1.空间滤波的概念 空间滤波就是在衍射面上人为地选择参与成像的空 间频率成分，得到反映物体不同特征的图象。 高频部分 B 物面 透镜 焦平面 高频部分 (衍射面) 像面
1. 空间滤波的概念 空间滤波就是在衍射面上人为地选择参与成像的空 间频率成分，得到反映物体不同特征的图象。 三、空间滤波 A B C D D’ C’ B’ 物面 A’ 高频部分 像面 透镜 焦平面 （衍射面） 高频部分

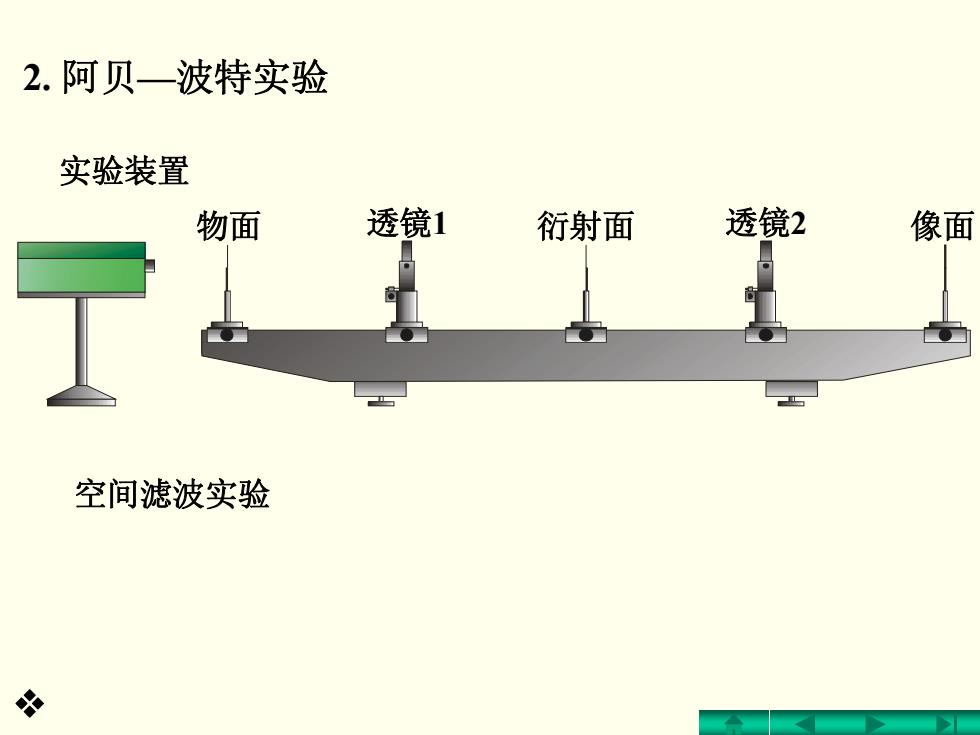

2.阿贝一波特实验 实验装置 物面 透镜1 衍射面 透镜2 像面 空间滤波实验 必
2. 阿贝—波特实验 实验装置 空间滤波实验 物面 透镜1 衍射面 透镜2 像面
