正弦光栅 ( ) ( ) πβ β π πβ β π β β σ + + ⋅+ − − ⋅+= sin 2 sin 1 2 1sin x)( λ β = πd sinθ 一个单元的衍射： β β ϕ sin sin )( N N条狭缝的干涉： x = （d为光栅常数）

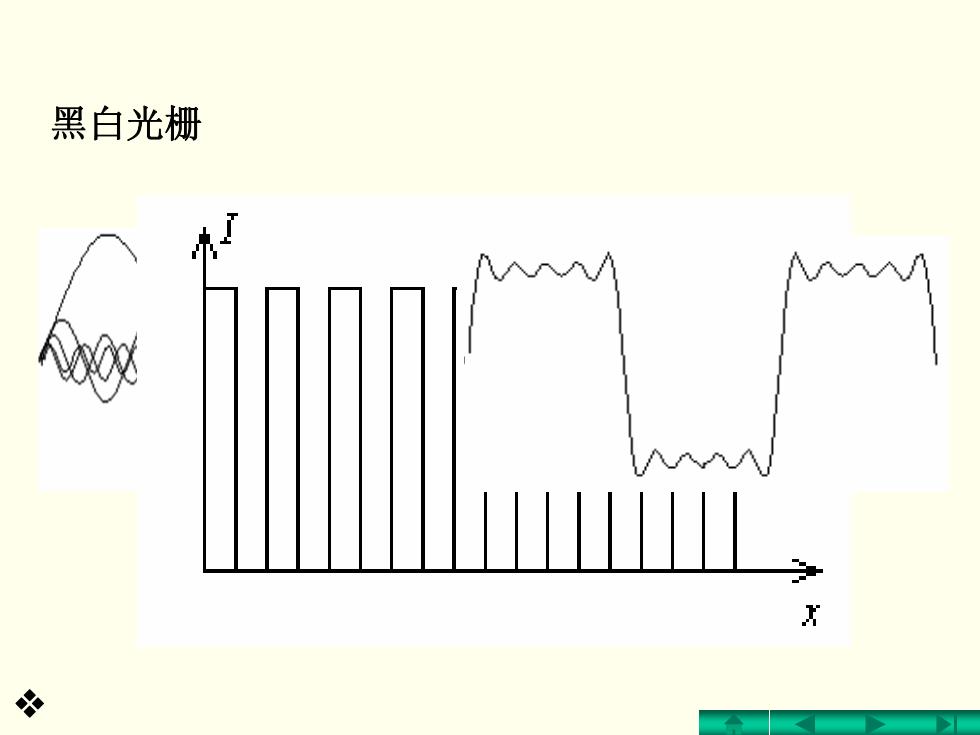

黑白光栅 N09 8
黑白光栅
空间频率对衍射花样的影响 d=1 d=1.2 d=1.5 d=2 d=3 d=5
空间频率对衍射花样的影响

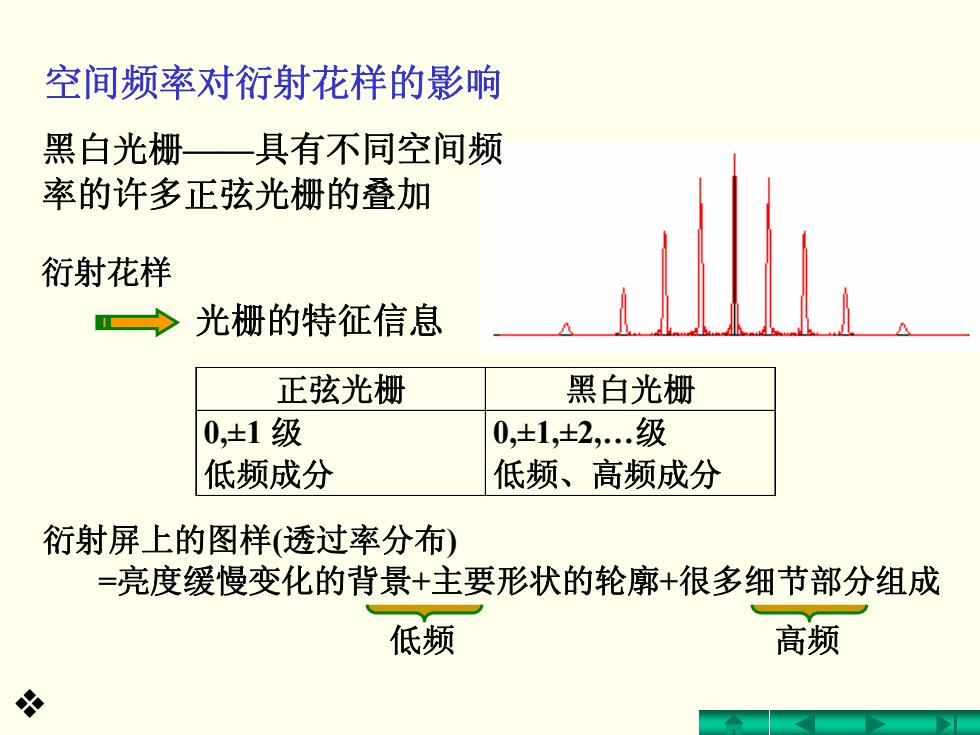

空间频率对衍射花样的影响 黑白光栅一具有不同空间频 率的许多正弦光栅的叠加 衍射花样 >光栅的特征信息 正弦光栅 黑白光栅 0,±1级 0,±1，±2，.级 低频成分 低频、高频成分 衍射屏上的图样（透过率分布） =亮度缓慢变化的背景+主要形状的轮廓+很多细节部分组成 低频 高频 必
黑白光栅——具有不同空间频 率的许多正弦光栅的叠加 衍射花样 光栅的特征信息 正弦光栅 黑白光栅 0,±1 级 低频成分 0,±1,±2,…级 低频、高频成分 衍射屏上的图样(透过率分布) =亮度缓慢变化的背景+主要形状的轮廓+很多细节部分组成 低频 高频 空间频率对衍射花样的影响
二、阿贝原理 基本思想： 用空间频率来描述物体、图片以及它们的成像过程 成像：两次衍射 分频+合频 物>像 两次傅氏变换 物平面 衔射面 像平面 义
基本思想： 用空间频率来描述物体、图片以及它们的成像过程 成像：两次衍射 分频 + 合频 两次傅氏变换 物 像 二、阿贝原理
