2、详图图纸绘制的内容 ①图纸目录 ②设计总说明，应根据设计图总说明编写 ③供现场安装用布置图，一般应按构件系统分别绘制平面 和剖面布置图，如屋盖、钢架、吊车梁。 ④构件详图、按设计图及布置图中的构件编制，带材料表 ⑤安装节点图。 三、施工详图的识读 (一)基本知识 1、图幅2、图线3、尺寸线4、符号及投影
2、详图图纸绘制的内容 ①图纸目录 ②设计总说明，应根据设计图总说明编写 ③供现场安装用布置图，一般应按构件系统分别绘制平面 和剖面布置图，如屋盖、钢架、吊车梁。 ④构件详图、按设计图及布置图中的构件编制，带材料表 ⑤安装节点图。 三、施工详图的识读 （一）基本知识 1、图幅 2、图线 3、尺寸线 4、符号及投影

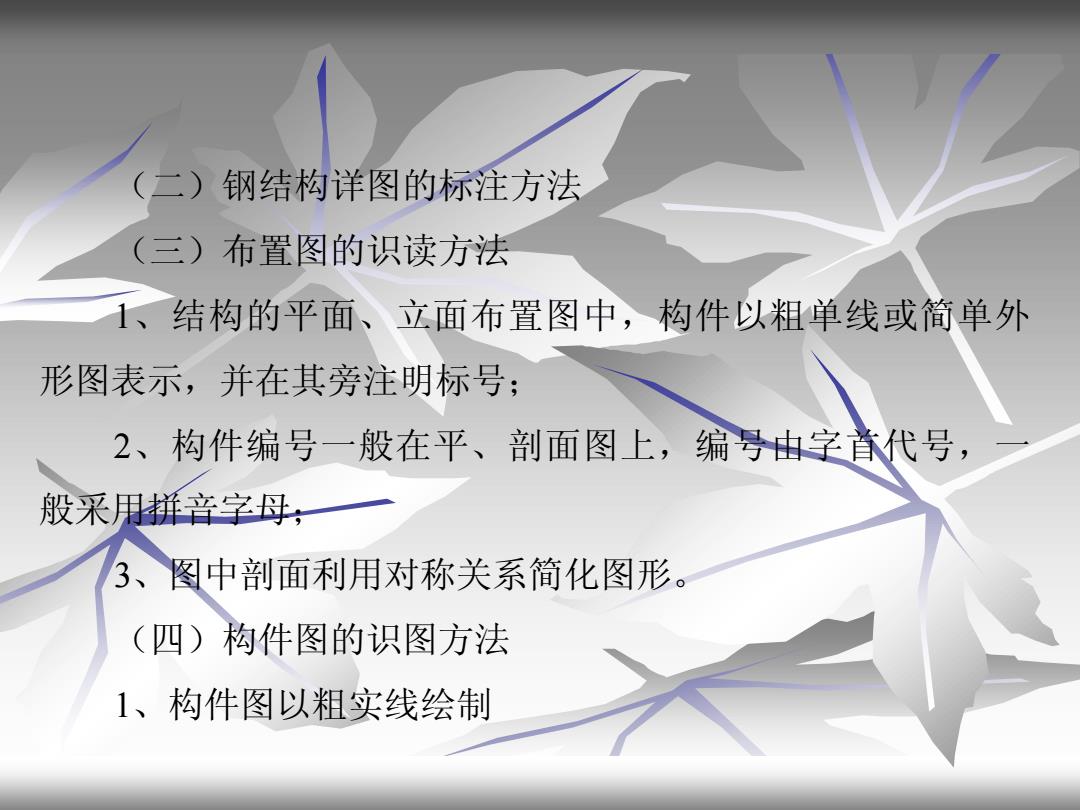

(二)钢结构详图的标注方法 (三)布置图的识读方法 1、结构的平面、立面布置图中，构件以粗单线或简单外 形图表示，并在其旁注明标号； 2、构件编号一般在平、剖面图上，编号由字聋代号， 般采用拼音字母 3、图中剖面利用对称关系简化图形 (四)构件图的识图方法 1、构件图以粗实线绘制
（二）钢结构详图的标注方法 （三）布置图的识读方法 1、结构的平面、立面布置图中，构件以粗单线或简单外 形图表示，并在其旁注明标号； 2、构件编号一般在平、剖面图上，编号由字首代号，一 般采用拼音字母； 3、图中剖面利用对称关系简化图形。 （四）构件图的识图方法 1、构件图以粗实线绘制

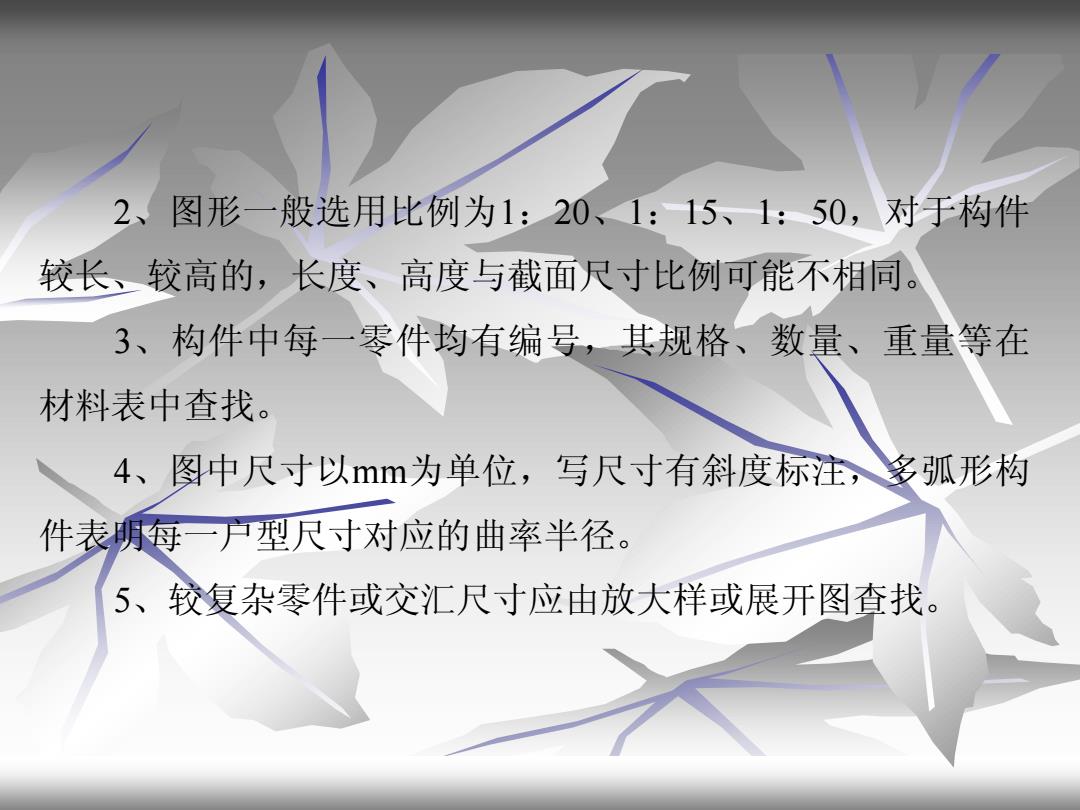

2、图形一般选用比例为1：20、1：15、1：50，对于构件 较长、较高的，长度、高度与截面尺寸比例可能不相同 3、构件中每一零件均有编号，其规格、数量、重量等在 材料表中查找。 4、图中尺寸以mm为单位，写尺寸有斜度标注，多弧形构 件表每一户型尺寸对应的曲率半径。 5、较复杂零件或交汇尺寸应由放大样或展开图查找
2、图形一般选用比例为1：20、1：15、1：50，对于构件 较长、较高的，长度、高度与截面尺寸比例可能不相同。 3、构件中每一零件均有编号，其规格、数量、重量等在 材料表中查找。 4、图中尺寸以mm为单位，写尺寸有斜度标注，多弧形构 件表明每一户型尺寸对应的曲率半径。 5、较复杂零件或交汇尺寸应由放大样或展开图查找

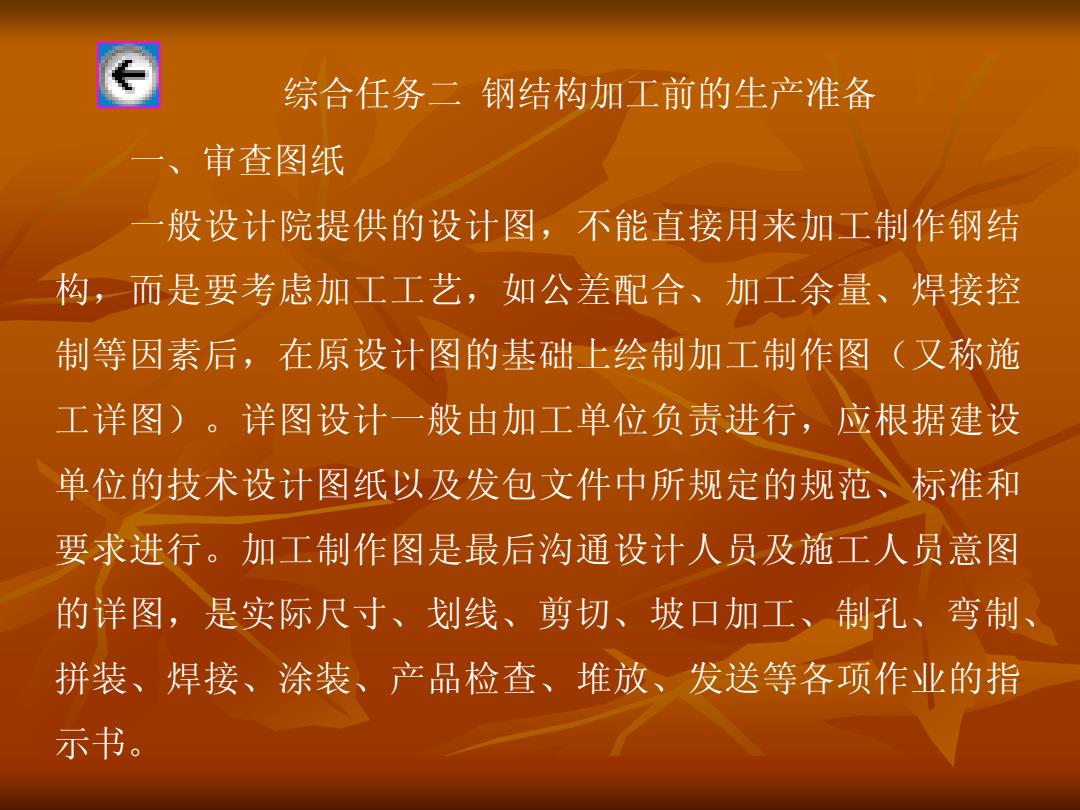

综合任务二钢结构加工前的生产准备 审查图纸 般设计院提供的设计图，不能直接用来加工制作钢结 构，而是要考虑加工工艺，如公差配合、加工余量、焊接控 制等因素后，在原设计图的基础上绘制加工制作图（又称施 工详图)。详图设计一般由加工单位负责进行，应根据建设 单位的技术设计图纸以及发包文件中所规定的规范、标准和 要求进行。加工制作图是最后沟通设计人员及施工人员意图 的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、 拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指 示书
一、审查图纸 一般设计院提供的设计图，不能直接用来加工制作钢结 构，而是要考虑加工工艺，如公差配合、加工余量、焊接控 制等因素后，在原设计图的基础上绘制加工制作图（又称施 工详图）。详图设计一般由加工单位负责进行，应根据建设 单位的技术设计图纸以及发包文件中所规定的规范、标准和 要求进行。加工制作图是最后沟通设计人员及施工人员意图 的详图，是实际尺寸、划线、剪切、坡口加工、制孔、弯制、 拼装、焊接、涂装、产品检查、堆放、发送等各项作业的指 示书。 综合任务二 钢结构加工前的生产准备
图纸审核的主要内容包括以下项目：①设计文件是否齐全 设计文件包括设计图、施工图、图纸说明和设计变更通知单等。 ②构件的几何尺寸是否标注齐全。③相关构件的尺寸是否正确。 ④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量 是否符合工程和总数量。⑥构件之间的连接形式是香合理。⑦ 加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条 件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符 合国家规定等
图纸审核的主要内容包括以下项目：①设计文件是否齐全， 设计文件包括设计图、施工图、图纸说明和设计变更通知单等。 ②构件的几何尺寸是否标注齐全。③相关构件的尺寸是否正确。 ④节点是否清楚，是否符合国家标准。⑤标题栏内构件的数量 是否符合工程和总数量。⑥构件之间的连接形式是否合理。⑦ 加工符号、焊接符号是否齐全。⑧结合本单位的设备和技术条 件考虑，能否满足图纸上的技术要求。⑨图纸的标准化是否符 合国家规定等
