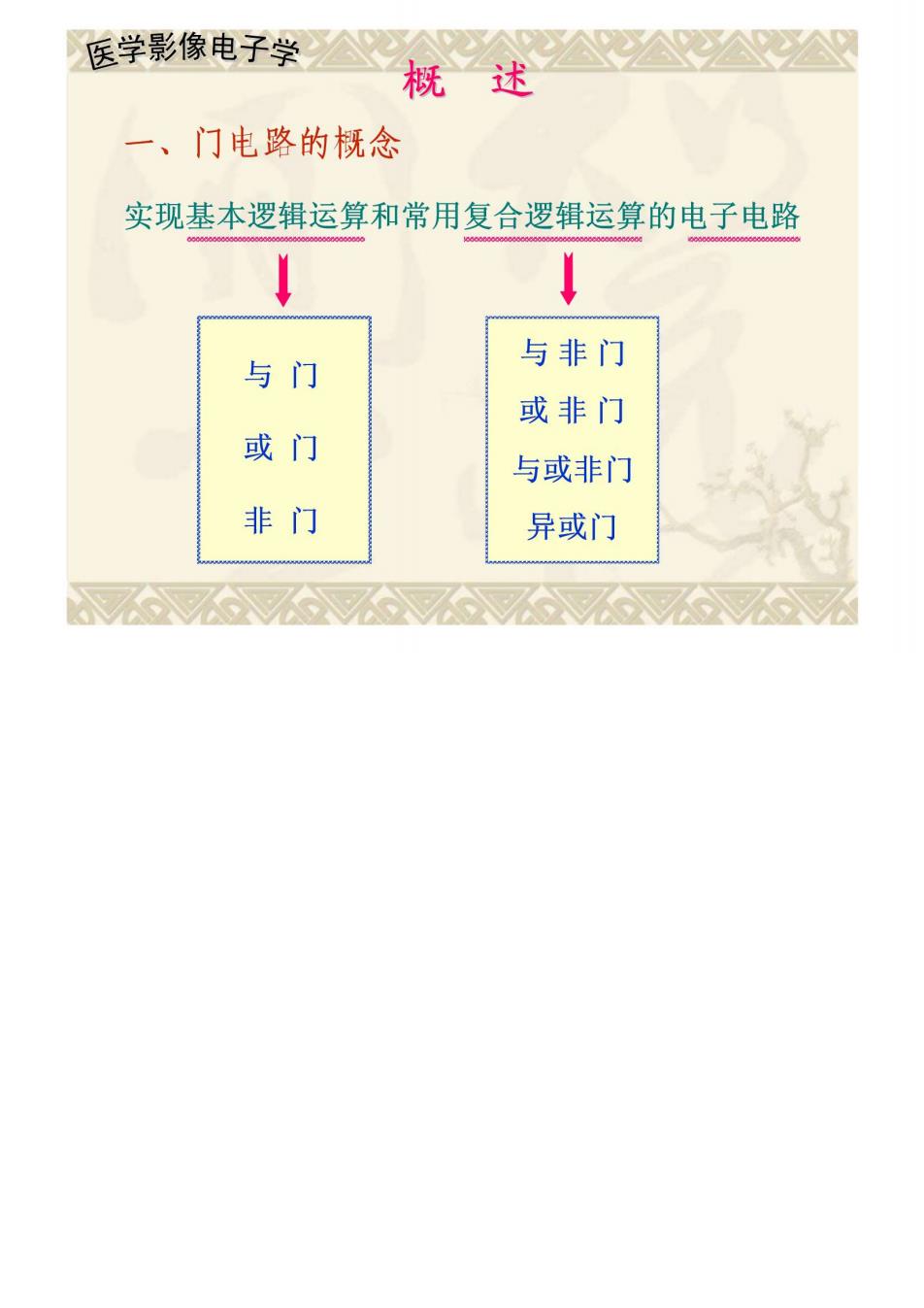

医学影像电子学公 概述 一、门电路的概念 实现基本逻辑运算和常用复合逻辑运算的电子电路 与非门 与门 或非门 或门 与或非门 非门 异或门

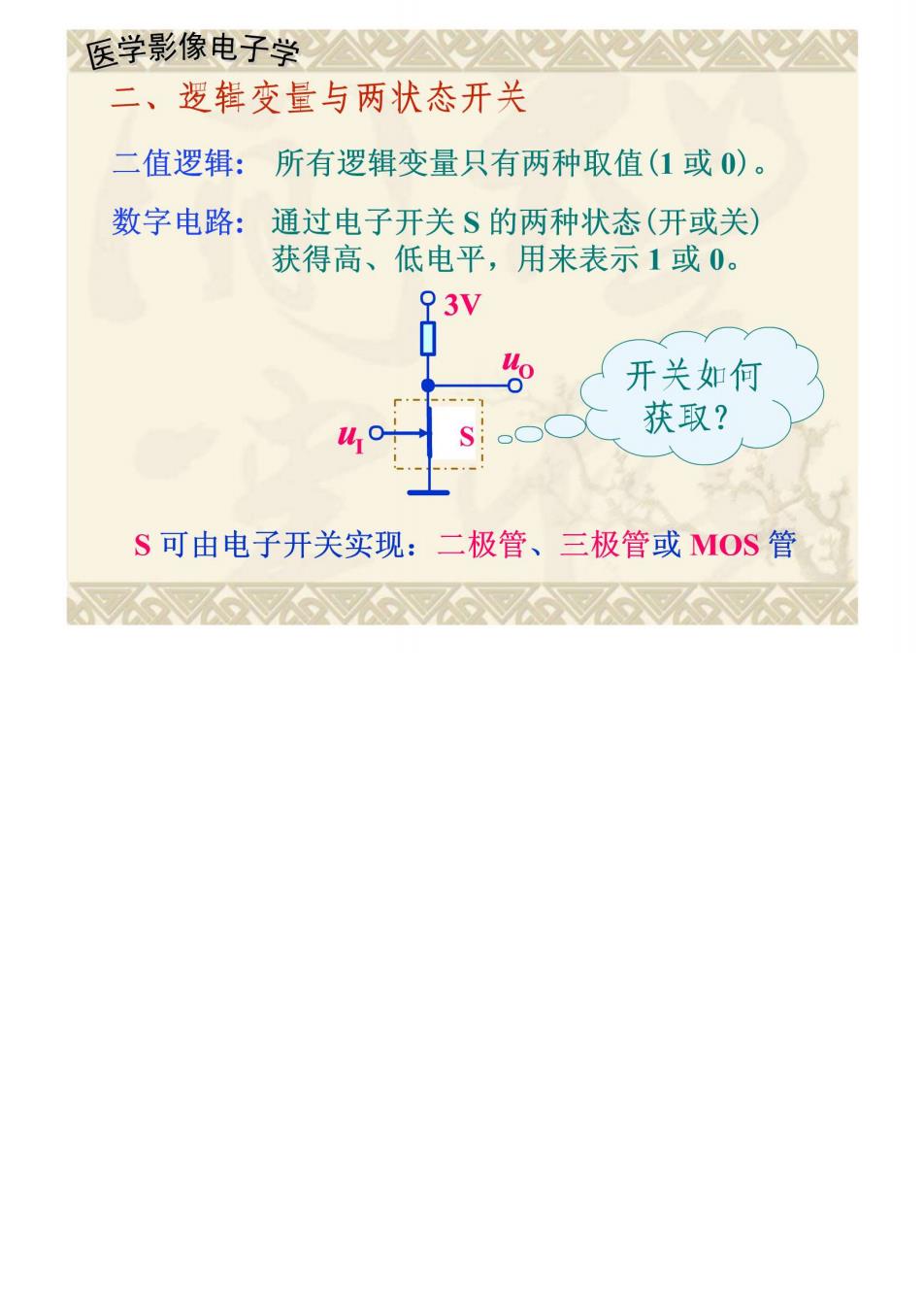

医学影像电子学公△^ 二、逻辑变量与两状态开关 二值逻辑：所有逻辑变量只有两种取值(1或0)。 数字电路：通过电子开关S的两种状态（开或关） 获得高、低电平，用来表示1或0。 93V 名 开关如何 获取？ S可由电子开关实现：二极管、三极管或MOS管

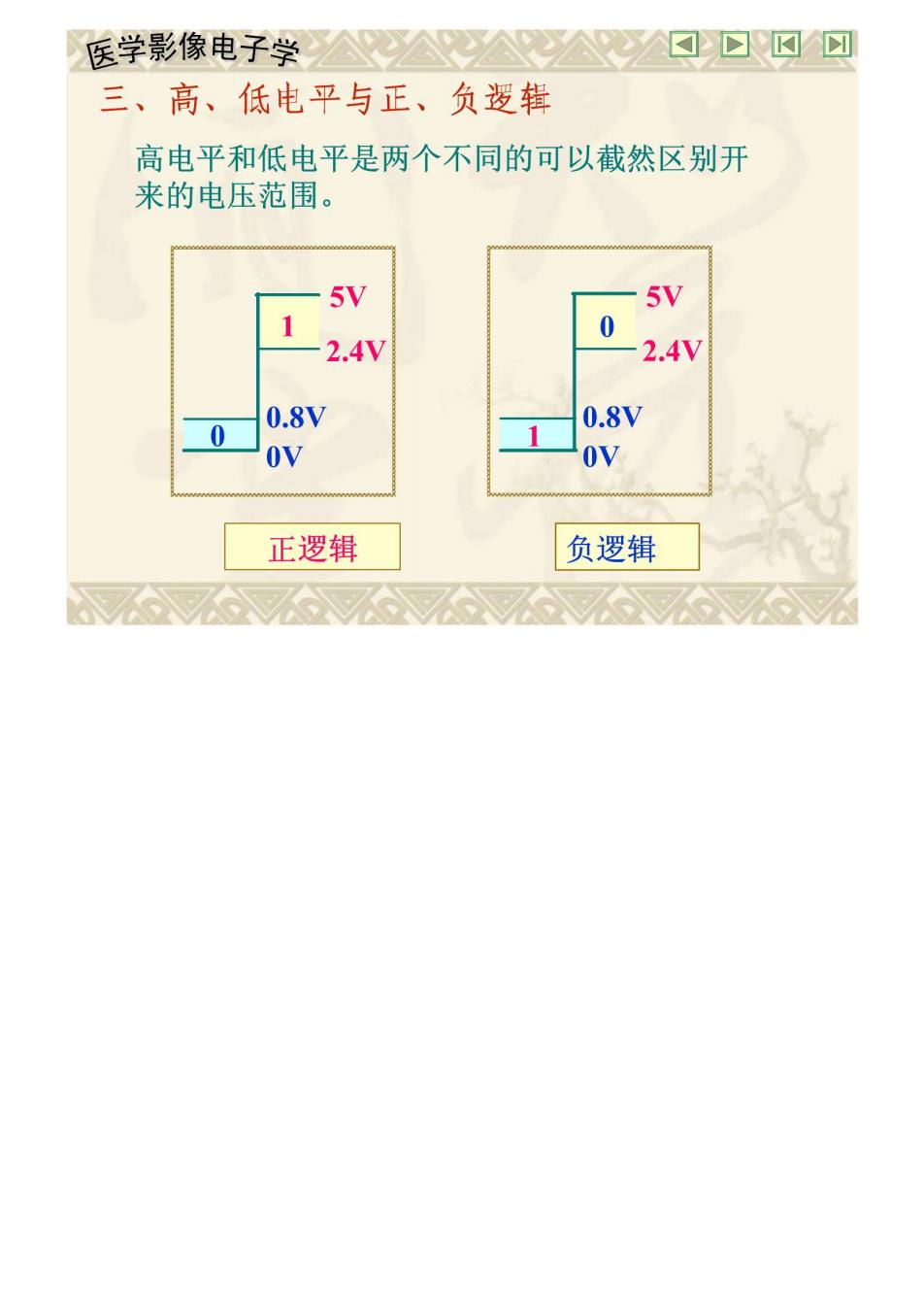

医学影像电子学公公Λ口四四回 三、高、低电平与正、负逻辑 高电平和低电平是两个不同的可以截然区别开 来的电压范围。 5V 5V 0 2.4V 2.4V 0 0.8V 0.8V 1 正逻辑 负逻辑

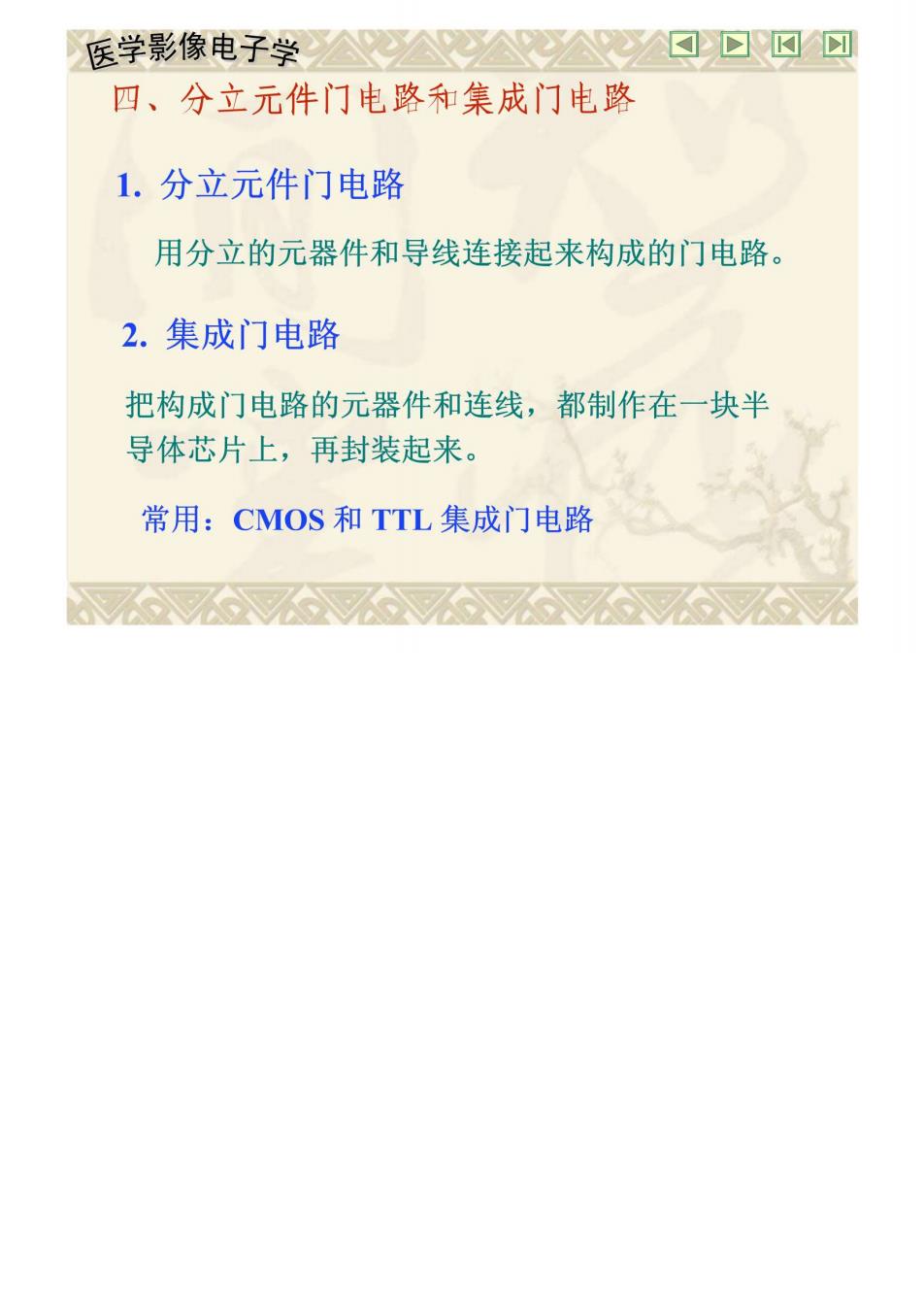

医学影像电子学公公公可▣阿 四、分立元件门电路和集成门电路 1.分立元件门电路 用分立的元器件和导线连接起来构成的门电路。 2.集成门电路 把构成门电路的元器件和连线，都制作在一块半 导体芯片上，再封装起来。 常用：CMOS和TTL集成门电路

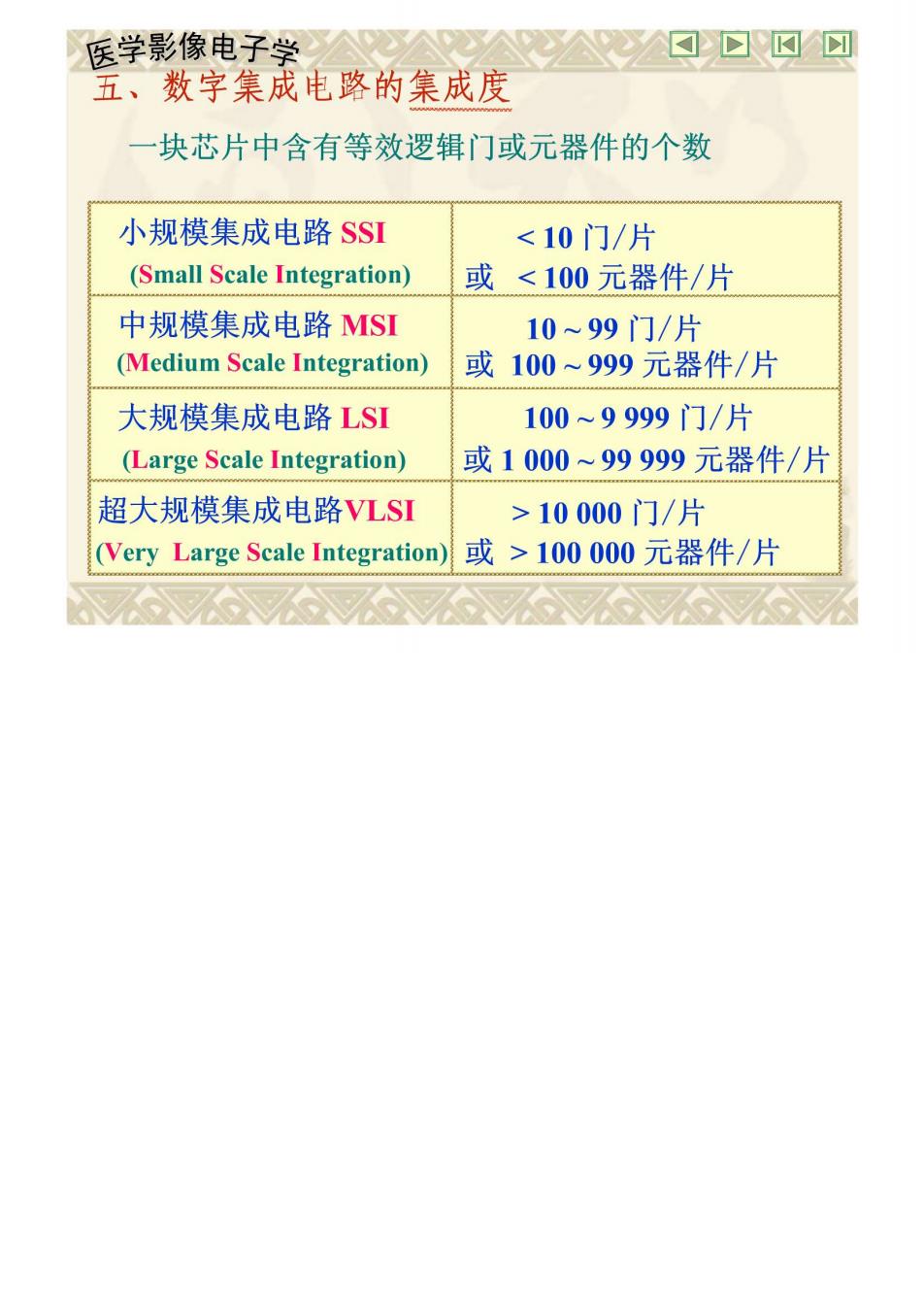

医学影像电子学公公可四四网 五、数字集成电路的集成废 块芯片中含有等效逻辑门或元器件的个数 小规模集成电路SSI <10门/片 (Small Scale Integration) 或<100元器件/片 中规模集成电路MSI 10~99门/片 (Medium Scale Integration) 或100~999元器件/片 大规模集成电路LSI 100~9999门/片 (Large Scale Integration) 或1000~99999元器件/片 超大规模集成电路VLSI >10000门/片 (Very Large Scale Integration)或>l00000元器件/片
