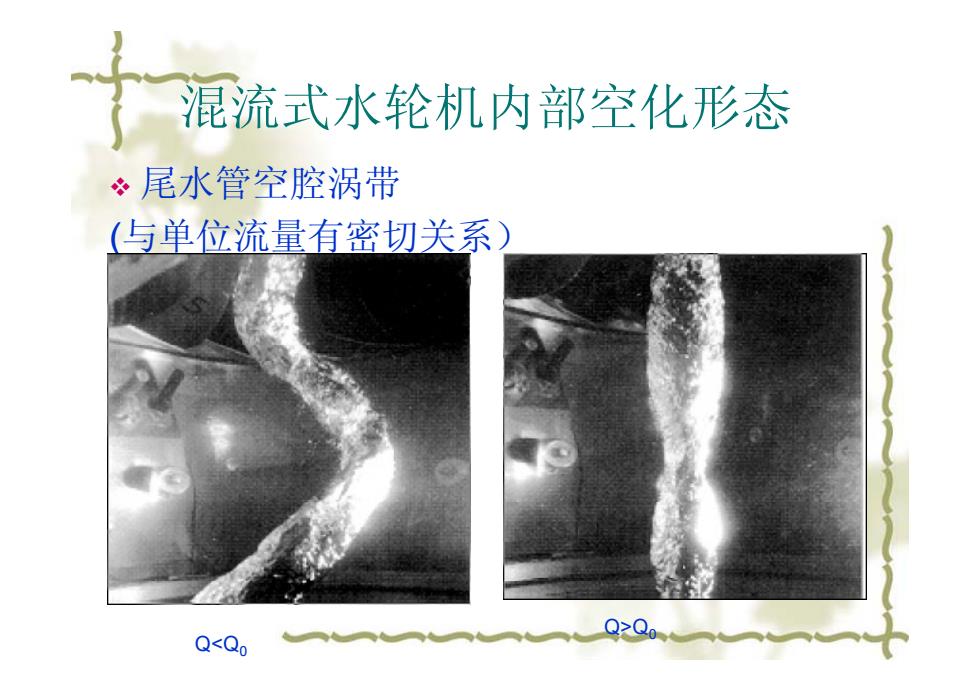

混流式水轮机内部空化形态 ·尾水管空腔涡带 (与单位流量有密切关系) Q>Qo Q<Qp
混流式水轮机内部空化形态 尾水管空腔涡带 (与单位流量有密切关系） Q<Q 0 Q>Q 0

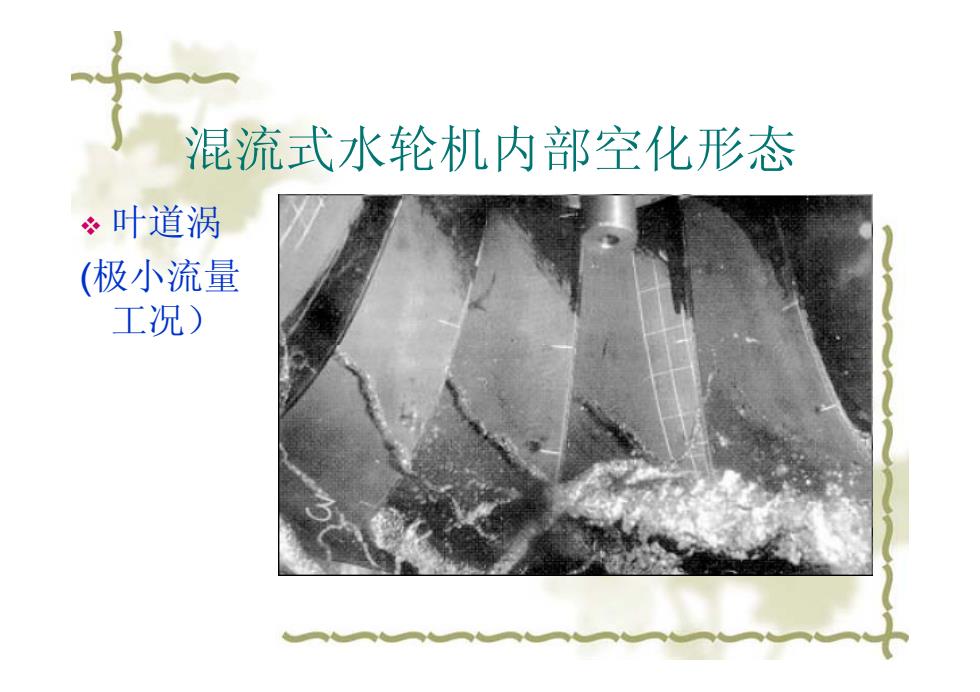

混流式水轮机内部空化形态 ÷叶道涡 (极小流量 工况)
混流式水轮机内部空化形态 叶道涡 (极小流量 工况）

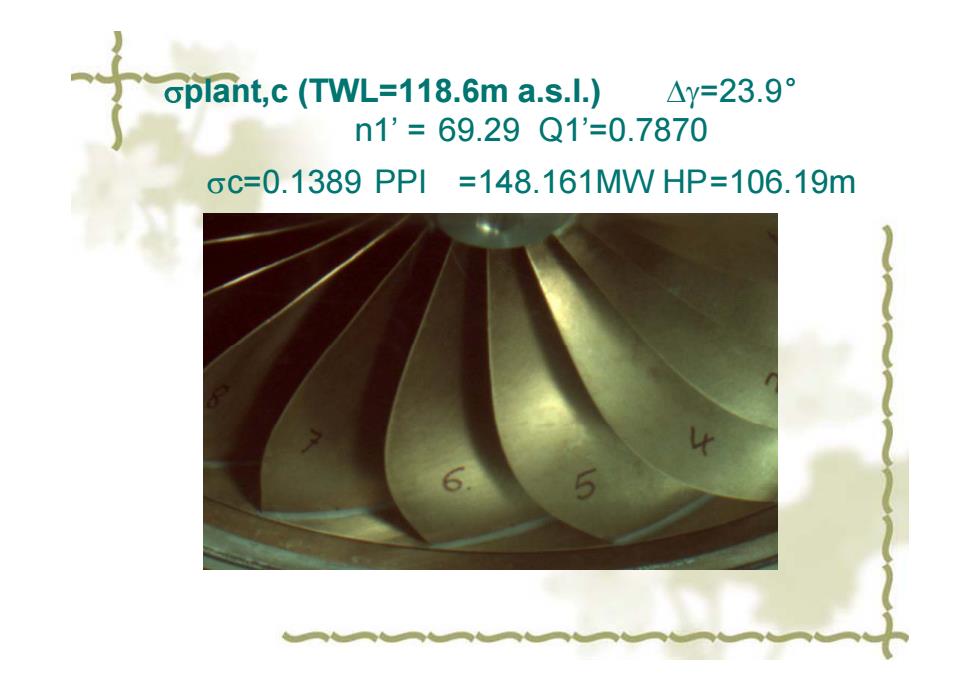

oplant,c (TWL=118.6m a.s.I.) △y=23.9° n1'=69.29Q1'=0.7870 oc=0.1389PP1=148.161MWHP=106.19m
σplant,c (TWL=118.6m a.s.l.) ∆γ=23.9° n1’ = 69.29 Q1’=0.7870 σc 0= 1389 . PPI =148 161MW HP 148.161MW HP=106 19m 106.19m

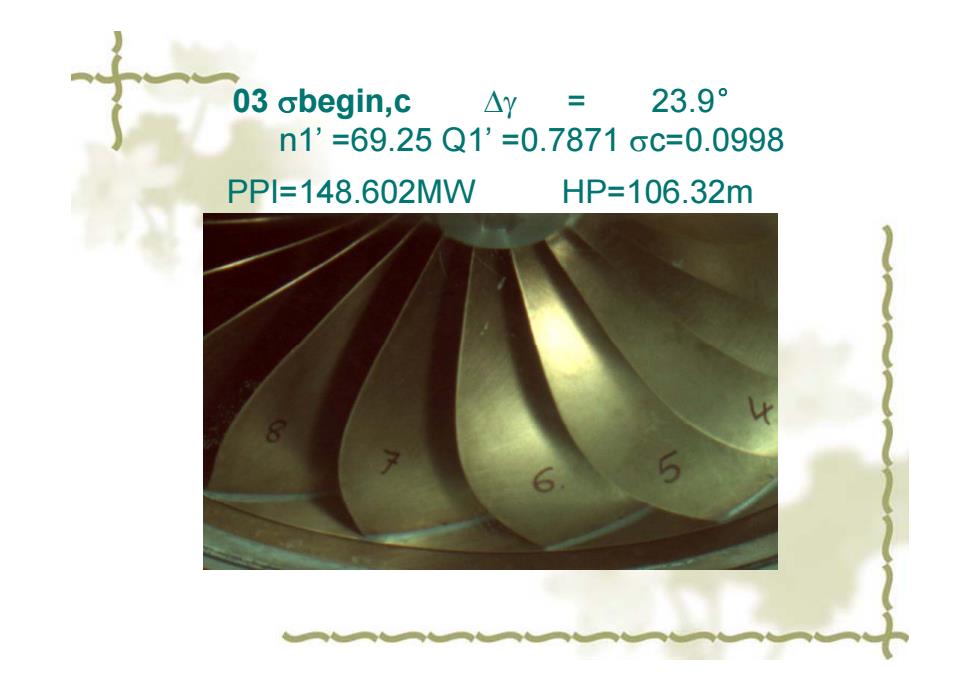

03 obegin,c △y= 23.9° n1'=69.25Q1'=0.78716c=0.0998 PPI1=148.602MW HP=106.32m
03 σbegin,c begin,c ∆γ = 23.9° n1’ =69.25 Q1’ =0.7871 σc=0.0998 PPI=148 602MW PPI=148.602MW HP=106 32m HP=106.32m

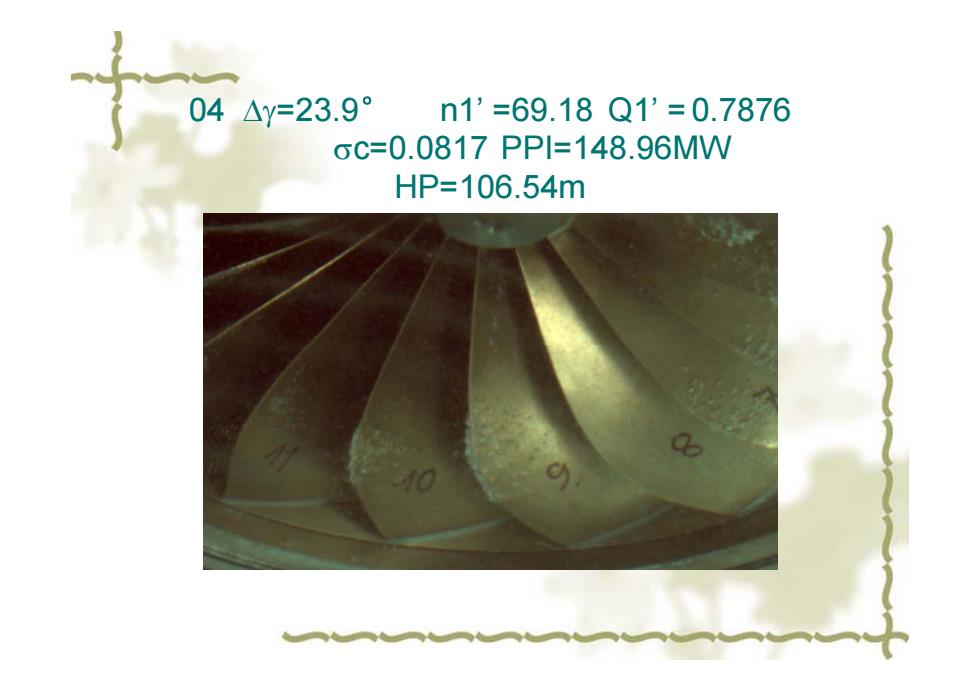

04△y=23.9° n1'=69.18Q1'=0.7876 σc=0.0817PP1=148.96MW HP=106.54m
04 ∆γ=23 9. ° n1’ =69 18 . Q1’ = 0 7876 . σc=0.0817 PPI=148.96MW HP=106 54m HP=106.54m
