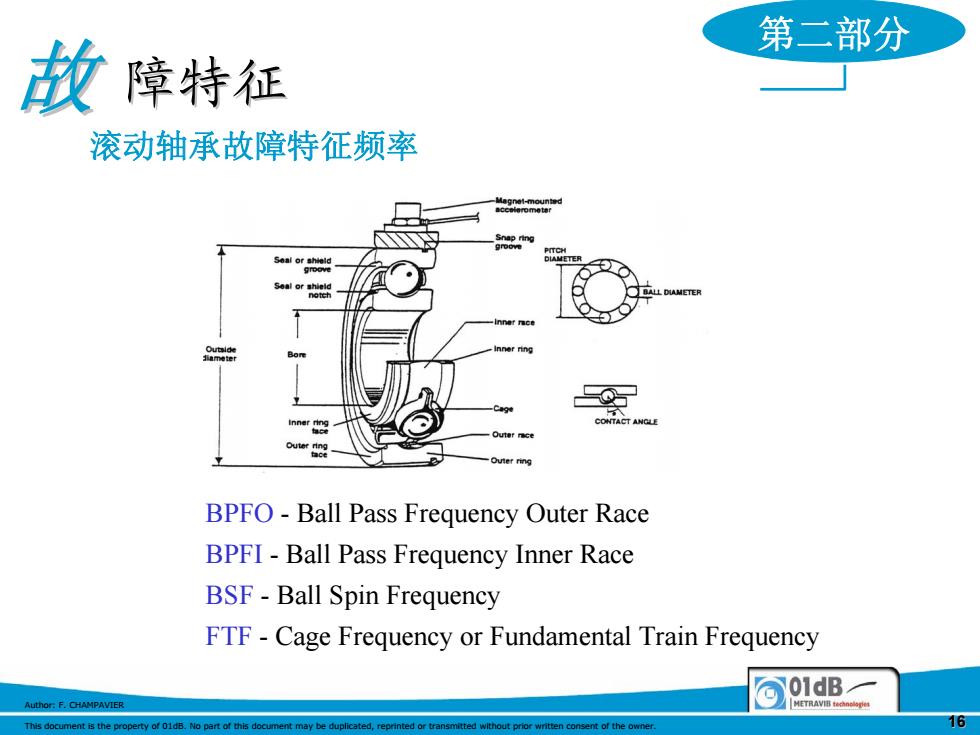

第二部分故障特征滚动轴承故障特征频率Seal orshielcCONTACTANGLEinner mngner raceOuterrinOuterringBPFO-BallPassFrequencyOuterRaceBPFI-BallPassFrequencyInnerRaceBSF-BallSpinFrequencyFTF - Cage Frequency or Fundamental Train Frequency01dBMETRAVIBAuthor:F.CHAMPAVIER
16 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 滚动轴承故障特征频率 BPFO - Ball Pass Frequency Outer Race BPFI - Ball Pass Frequency Inner Race BSF - Ball Spin Frequency FTF - Cage Frequency or Fundamental Train Frequency

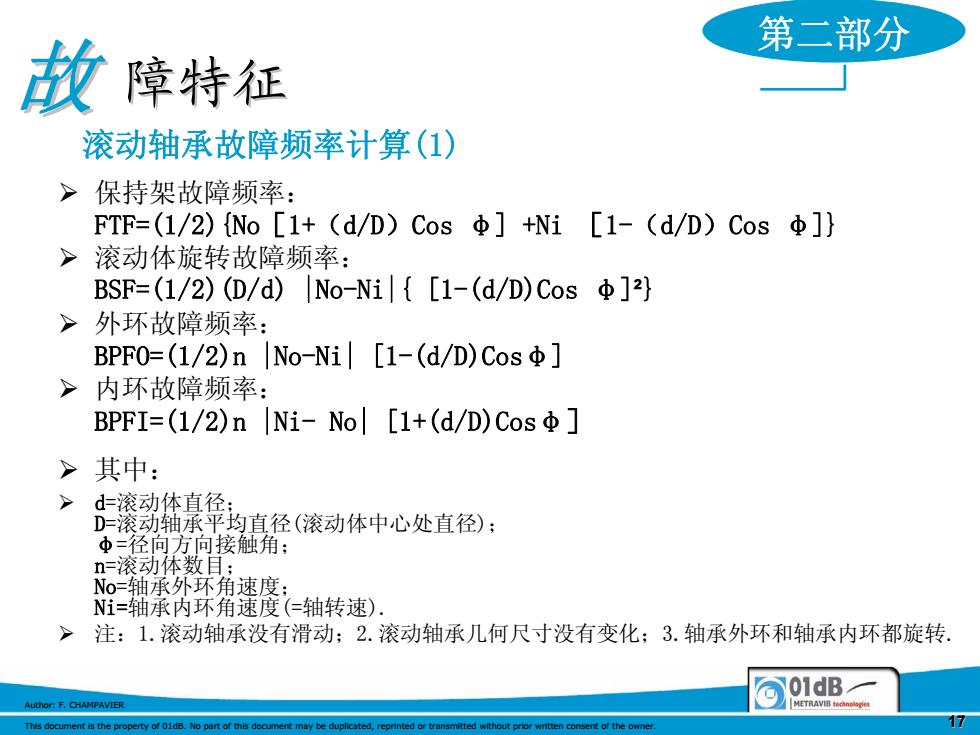

第二部分故障特征滚动轴承故障频率计算（1)>保持架故障频率：FTF=(1/2){No 「1+ （d/D) Cos Φ| +Ni［1- （(d/D) Cos Φl滚动体旋转故障频率：BSF=(1/2) (D/d) [No-Ni/ ( [1-(d/D)Cos Φ]2)>外环故障频率：BPFO=(1/2)n |No-Ni| [1-(d/D)Cos Φ ]>内环故障频率：BPFI=(1/2)n |Ni- No[1+(d/D)Cos Φ其中：d=滚动体直径：SD=滚动轴承平均直径（滚动体中心处直径）；Φ=径向方向接触角；n=滚动体数目；No=轴承外环角速度；Ni=轴承内环角速度（=轴转速）注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环和轴承内环都旋转01dBAuthor:F.CHAMPAVIERMETRAVIB17
17 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 滚动轴承故障频率计算(1) ¾ 保持架故障频率： FTF=(1/2){No［1+（d/D）Cos φ] +Ni ［1-（d/D）Cos φ]} ¾ 滚动体旋转故障频率： BSF=(1/2)(D/d) |No-Ni|{ [1-(d/D)Cos φ]²} ¾ 外环故障频率： BPFO=(1/2)n |No-Ni| [1-(d/D)Cosφ] ¾ 内环故障频率： BPFI=(1/2)n |Ni- No| [1+(d/D)Cosφ］ ¾ 其中： ¾ d=滚动体直径； D=滚动轴承平均直径(滚动体中心处直径)； φ=径向方向接触角； n=滚动体数目； No=轴承外环角速度； Ni=轴承内环角速度(=轴转速). ¾ 注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环和轴承内环都旋转

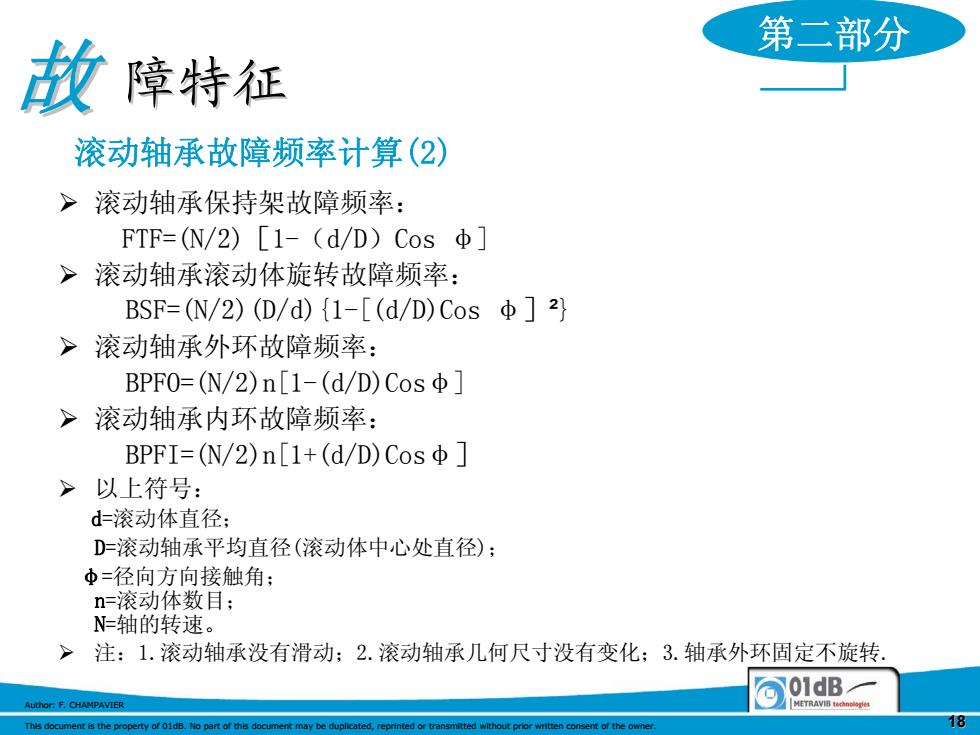

第二部分故障特征滚动轴承故障频率计算（2）>滚动轴承保持架故障频率：FTF=(N/2) 1-(d/D) CoS Φ>滚动轴承滚动体旋转故障频率：BSF=(N/2) (D/d) [1-[(d/D)Cos Φ ] 2)>滚动轴承外环故障频率：BPFO=(N/2)n[1-(d/D)Cos Φ>滚动轴承内环故障频率：BPFI=(N/2)n[1+(d/D)Cos Φ>以上符号：d=滚动体直径：D=滚动轴承平均直径（滚动体中心处直径）：Φ=径向方向接触角；n=滚动体数目；N=轴的转速。>注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环固定不旋转01dBCAuthor:F.CHAMPAVIERMETRAVIR18
18 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 滚动轴承故障频率计算(2) ¾ 滚动轴承保持架故障频率： FTF=(N/2)［1-（d/D）Cos φ] ¾ 滚动轴承滚动体旋转故障频率： BSF=(N/2)(D/d){1-[(d/D)Cos φ］²} ¾ 滚动轴承外环故障频率： BPFO=(N/2)n[1-(d/D)Cosφ] ¾ 滚动轴承内环故障频率： BPFI=(N/2)n[1+(d/D)Cosφ］ ¾ 以上符号： d=滚动体直径； D=滚动轴承平均直径(滚动体中心处直径)； φ=径向方向接触角； n=滚动体数目； N=轴的转速。 ¾ 注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化；3.轴承外环固定不旋转

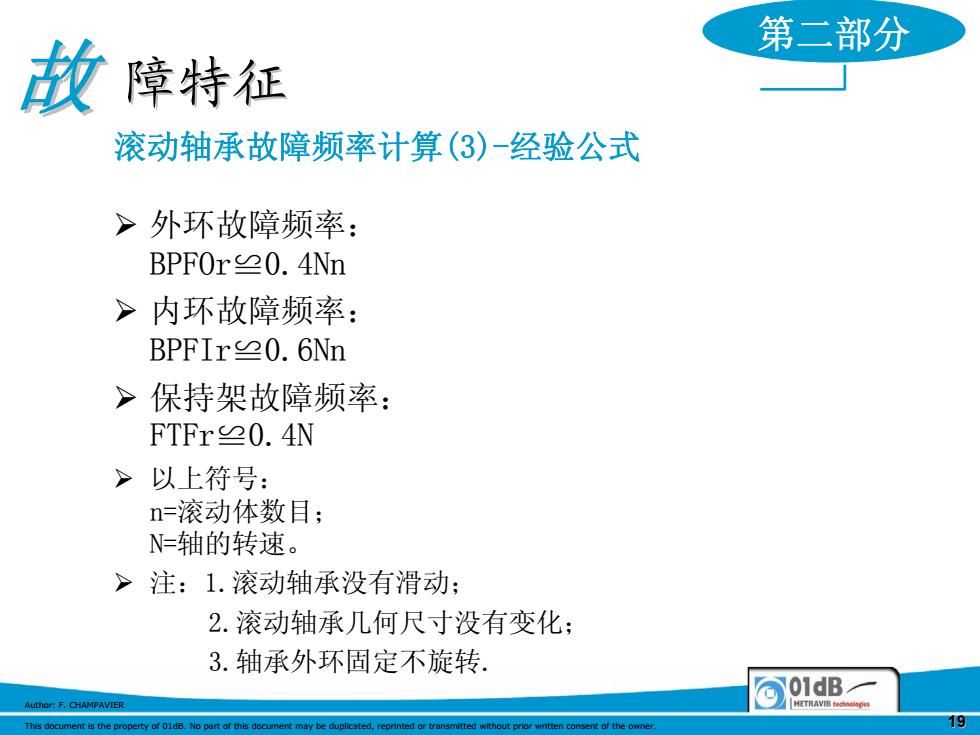

第二部分故障特征滚动轴承故障频率计算（3）-经验公式>外环故障频率：BPFOr0.4Nn>内环故障频率：BPFIr0.6Nn>保持架故障频率：FTFr0.4N>以上符号：n=滚动体数目；N=轴的转速。>注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化：3.轴承外环固定不旋转01dBMETRAVIBtedAuthor:F.CHAMPAVIER19
19 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 滚动轴承故障频率计算(3)-经验公式 ¾ 外环故障频率： BPFOr≌0.4Nn ¾ 内环故障频率： BPFIr≌0.6Nn ¾ 保持架故障频率： FTFr≌0.4N ¾ 以上符号： n=滚动体数目； N=轴的转速。 ¾ 注：1.滚动轴承没有滑动； 2.滚动轴承几何尺寸没有变化； 3.轴承外环固定不旋转

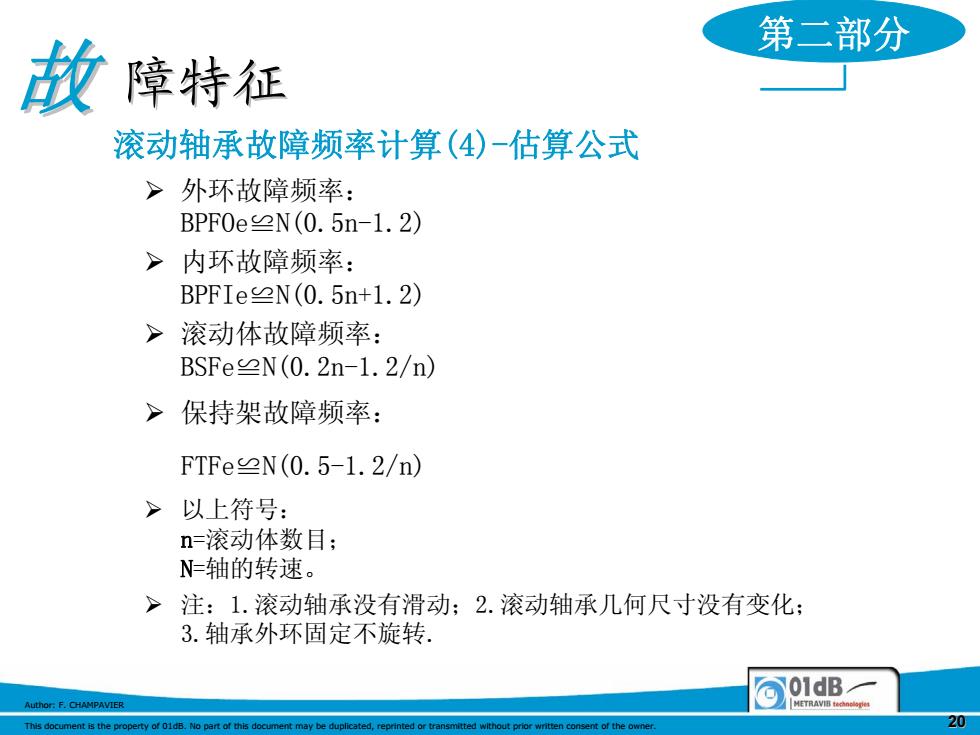

第二部分故障特征滚动轴承故障频率计算（4）一估算公式>外环故障频率：BPFOeN(0.5n-1.2)>内环故障频率：BPFIeN(0. 5n+1. 2)>滚动体故障频率：BSFeN(0.2n-1.2/n)》保持架故障频率：FTFeN(0.5-1.2/n)>以上符号：n=滚动体数目：N=轴的转速。>注：1.滚动轴承没有滑动：2.滚动轴承几何尺寸没有变化：3.轴承外环固定不旋转01dBMETRAVIBtedAuthor:F.CHAMPAVIER20
20 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 滚动轴承故障频率计算(4)-估算公式 ¾ 外环故障频率： BPFOe≌N(0.5n-1.2) ¾ 内环故障频率： BPFIe≌N(0.5n+1.2) ¾ 滚动体故障频率： BSFe≌N(0.2n-1.2/n) ¾ 保持架故障频率： FTFe≌N(0.5-1.2/n) ¾ 以上符号： n=滚动体数目； N=轴的转速。 ¾ 注：1.滚动轴承没有滑动；2.滚动轴承几何尺寸没有变化； 3.轴承外环固定不旋转
