《机器维修工程学》课程教学课件（讲稿）机器振动特征分析（2/3）

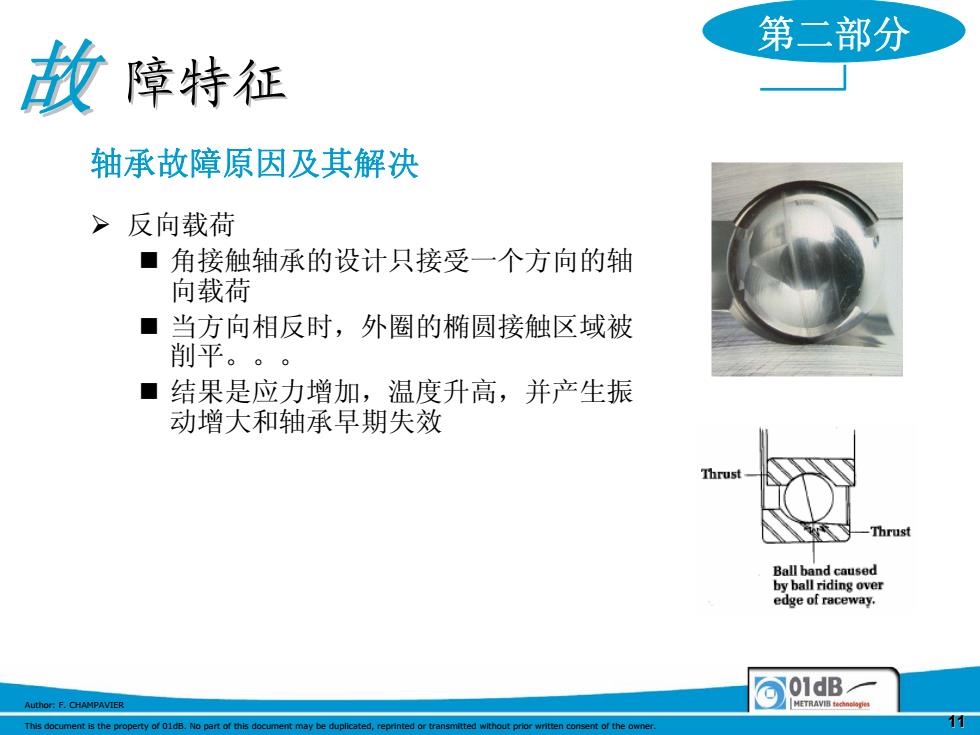

第二部分故障特征轴承故障原因及其解决>反向载荷角接触轴承的设计只接受一个方向的轴向载荷当方向相反时，外圈的椭圆接触区域被削平。。。结果是应力增加，温度升高，并产生振动增大和轴承早期失效Thrust-ThrustBallbandcausedbyballridingoveredge of raceway.01dBMETRAVIBtedAuthor:F.CHAMPAVIER

11 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 轴承故障原因及其解决 ¾ 反向载荷 „ 角接触轴承的设计只接受一个方向的轴 向载荷 „ 当方向相反时，外圈的椭圆接触区域被 削平。 „ 结果是应力增加，温度升高，并产生振 动增大和轴承早期失效

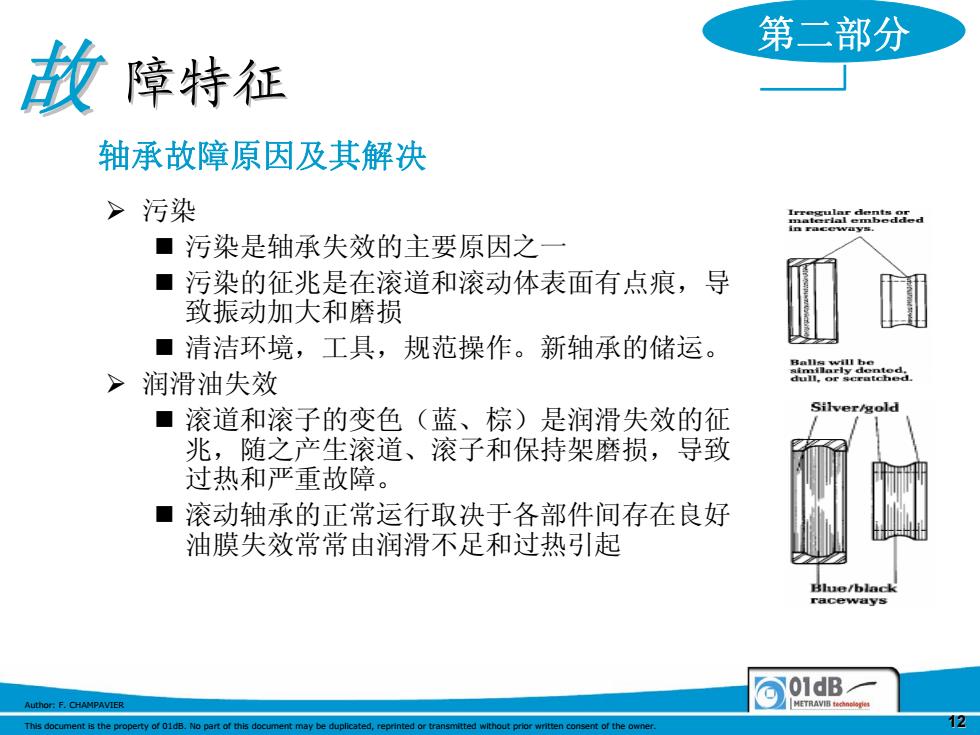

第二部分故障特征轴承故障原因及其解决>污染boddedn污染是轴承失效的主要原因之一污染的征兆是在滚道和滚动体表面有点痕，导致振动加大和磨损清洁环境，工具，规范操作。新轴承的储运。Balldul.>润滑油失效Silver/gold滚道和滚子的变色（蓝、棕）是润滑失效的征兆，随之产生滚道、滚子和保持架磨损，导致过热和严重故障。滚动轴承的正常运行取决于各部件间存在良好油膜失效常常由润滑不足和过热引起hlack01dBMETRAVIBAuthor:F.CHAMPAVIER12

12 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 轴承故障原因及其解决 ¾ 污染 „ 污染是轴承失效的主要原因之一 „ 污染的征兆是在滚道和滚动体表面有点痕，导 致振动加大和磨损 „ 清洁环境，工具，规范操作。新轴承的储运。 ¾ 润滑油失效 „ 滚道和滚子的变色（蓝、棕）是润滑失效的征 兆，随之产生滚道、滚子和保持架磨损，导致 过热和严重故障。 „ 滚动轴承的正常运行取决于各部件间存在良好 油膜失效常常由润滑不足和过热引起

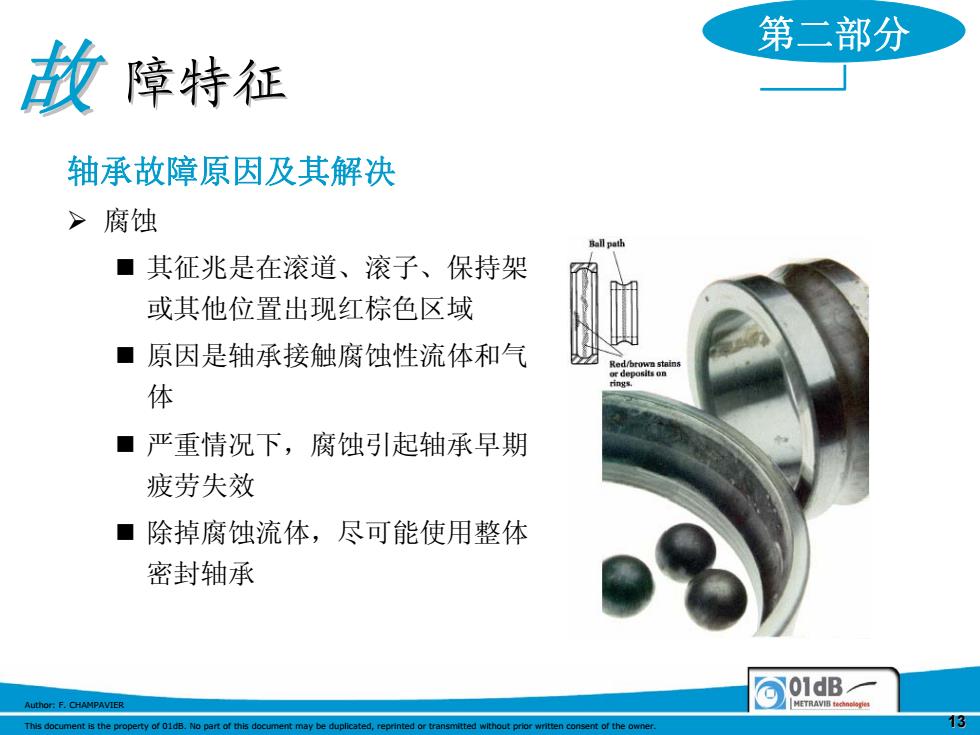

第二部分故障特征轴承故障原因及其解决>腐蚀Ball path其征兆是在滚道、滚子、保持架或其他位置出现红棕色区域原因是轴承接触腐蚀性流体和气Red/browa stainsordepositson体严重情况下，腐蚀引起轴承早期疲劳失效除掉腐蚀流体，尽可能使用整体密封轴承01dBMETRAVIB8CAuthor:F.CHAMPAVIER13

13 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 轴承故障原因及其解决 ¾ 腐蚀 „ 其征兆是在滚道、滚子、保持架 或其他位置出现红棕色区域 „ 原因是轴承接触腐蚀性流体和气 体 „ 严重情况下，腐蚀引起轴承早期 疲劳失效 „ 除掉腐蚀流体，尽可能使用整体 密封轴承

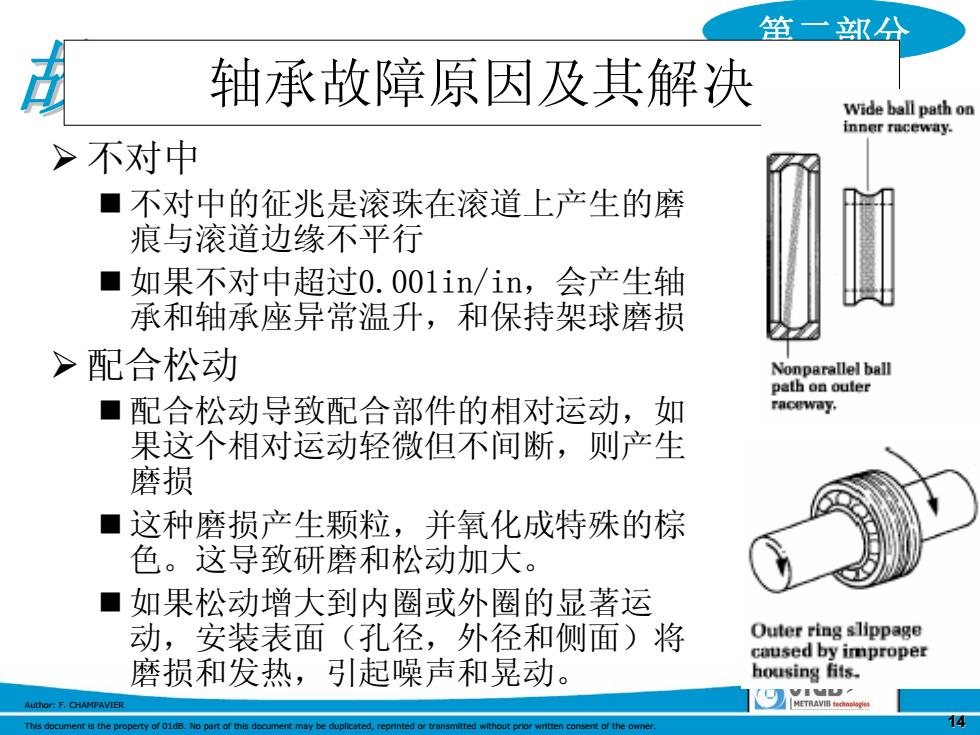

笛一部分古轴承故障原因及其解决wide ball path oninner raceway.>不对中■不对中的征兆是滚珠在滚道上产生的磨痕与滚道边缘不平行■如果不对中超过0.001in/in，会产生轴承和轴承座异常温升，和保持架球磨损>配合松动Nonparallelballpath on outerraceway.■配合松动导致配合部件的相对运动，如果这个相对运动轻微但不间断，则产生磨损这种磨损产生颗粒，并氧化成特殊的棕色。这导致研磨和松动加大。如果松动增大到内圈或外圈的显著运Outerringslippage动，安装表面（孔径，外径和侧面）将causedbyimproper磨损和发热，引起噪声和晃动。housing fits.MULAuthor:F.CHAMPAVIERTRAVIBope14

14 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 轴承故障原因及其解决 ¾ 不对中 „ 不对中的征兆是滚珠在滚道上产生的磨 痕与滚道边缘不平行 „ 如果不对中超过0.001in/in，会产生轴 承和轴承座异常温升，和保持架球磨损 ¾ 配合松动 „ 配合松动导致配合部件的相对运动，如 果这个相对运动轻微但不间断，则产生 磨损 „ 这种磨损产生颗粒，并氧化成特殊的棕 色。这导致研磨和松动加大。 „ 如果松动增大到内圈或外圈的显著运 动，安装表面（孔径，外径和侧面）将 磨损和发热，引起噪声和晃动

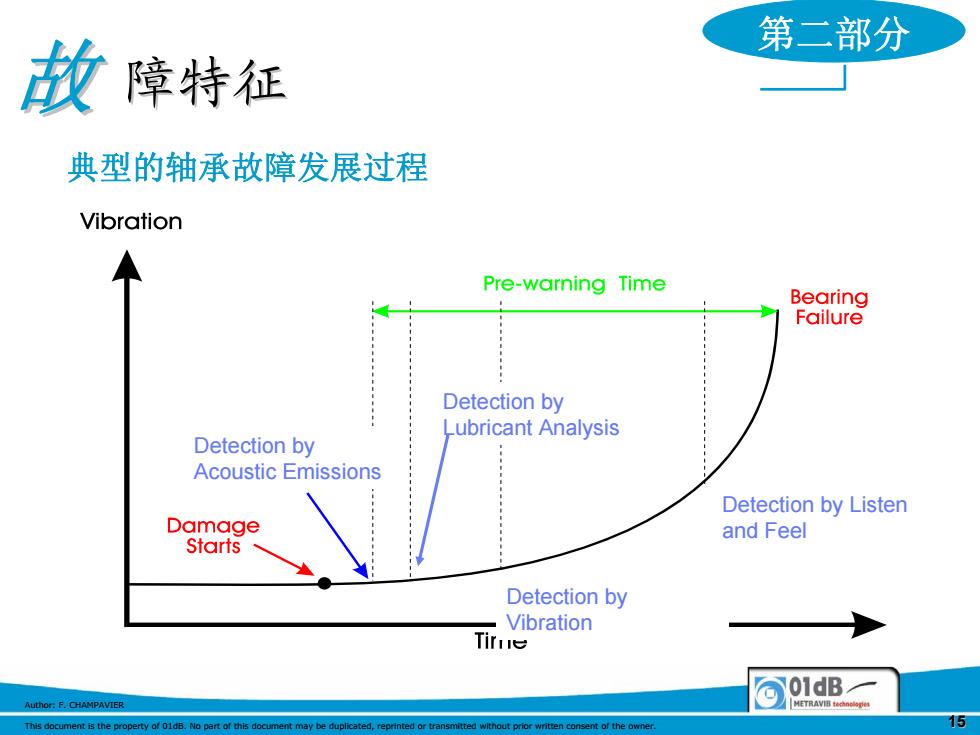

第二部分故障特征典型的轴承故障发展过程VibrationAPre-warning TimeBearingFailureDetection byLubricantAnalysisDetectionbyAcousticEmissionsDetectionbyListenDamageand FeelStartsDetection byVibrationTirue01dBMETRAVIBtedAuthor:F.CHAMPAVIER15Thisdot

15 障特征 第二部分 This document is the property of 01dB. No part of this document may be duplicated, reprinted or transmitted without prior written consent of the owner. 故 Author: F. CHAMPAVIER 典型的轴承故障发展过程 Detection by Lubricant Analysis Detection by Listen and Feel Detection by Vibration Detection by Acoustic Emissions
