建筑模数协调统一标准（GBJ2-86) （续) 扩大模数基本模数的整数倍 基本模数 水平方向为3M6从12M15从30M 60M 建筑模数选 竖向为3从6M 定的基本尺 一一导出模数 砖混结构住宅中，必要时可采用3400、 寸单位 2600为建筑模数 符号M 1M=100mm 扩大模数主要用于建筑物的开间、进 深、柱距、跨度及建筑物高度、层高 构配件断面尺寸和用于门窗洞口尺寸 基本模数主要用于门窗 分模数 基本模数的分数 洞口、构配件断面尺寸 1/10M1/5M、1/2M 及建筑物层高 分模数主要用于缝隙、构造节点、 构配件断面
建筑模数协调统一标准（GBJ 2-86）（续） 基本模数 建筑模数选 定的基本尺 寸单位 符号 M 1M = 100mm 导出模数 扩大模数 基本模数的整数倍 水平方向为3M、6M、12M、15M、30M、 60M 竖向为3M、6M 砖混结构住宅中，必要时可采用3400、 2600为建筑模数 分模数 基本模数的分数 1/10 M、1/5M、1/2M 基本模数主要用于门窗 洞口、构配件断面尺寸 及建筑物层高 扩大模数主要用于建筑物的开间、进 深、柱距、跨度及建筑物高度、层高 构配件断面尺寸和用于门窗洞口尺寸 分模数主要用于缝隙、构造节点、 构配件断面
2.房屋建筑的相关知识（续） 2)砖及砖墙 普通标准砖规格尺寸53×115×240 (名义尺寸60×120×240) 53(60) 115(12 0) 24 0
2.房屋建筑的相关知识（续） 2）砖及砖墙 普通标准砖规格尺寸 53 ×115× 240 24 0 115(12 0) 53(60) （名义尺寸 60 × 120 × 240 ）
砖墙（砖和沙浆砌成）标志尺寸半砖墙 (12墙)厚为120 (实厚115)；3/4砖墙(18墙) 厚为180；一砖墙厚为240（砖厚240）一砖半墙 厚为370（砖厚355，灰缝15）两砖墙厚为490 (砖厚480，灰缝10)； 砖的抗压强度6级：MU30、 MU25、 MU20、 MU15、MU10、MU7.5 依次减弱 一砖墙(24墙) 半砖墙 (12墙)
半砖墙（12墙） 一砖墙(24墙) 砖墙（砖和沙浆砌成）标志尺寸 半砖墙 （12墙）厚为120 （实厚115）；3/4砖墙（18墙） 厚为180；一砖墙厚为240 （砖厚240）一砖半墙 厚为370 （砖厚355，灰缝15）两砖墙厚为490 （砖厚480，灰缝10 ）； 砖的抗压强度6级：MU30、 MU25、 MU20、 MU15、 MU10、 MU7.5 依次减弱
2.房屋建筑的相关知识 3)标准图与标准图集 将大量常用的房屋建筑及建筑构配件，按规定的统 一模数，分不同的规格标准，设计编制成套的施工图， 称为标准图。将标准图装订成册的标准图集，有相应 的使用范围。如“西南04J112”即西南地区通用的 2004年修订的“砌块材料墙图集”。 分整幢房屋的标准设计（定型设计）和建筑构配 件标准设计。 标准图集代号 常用的：建筑一J、结构G、给 水排水一S、通风一T、采暖—N、电气—D、(热)动 力—R
2.房屋建筑的相关知识 3）标准图与标准图集 将大量常用的房屋建筑及建筑构配件，按规定的统 一模数，分不同的规格标准，设计编制成套的施工图， 称为标准图。将标准图装订成册的标准图集，有相应 的使用范围。如“西南04J112”即西南地区通用的 2004年修订的“砌块材料墙图集” 。 分整幢房屋的标准设计（定型设计）和建筑构配 件标准设计。 标准图集代号 常用的：建筑—J、结构—G、给 水排水—S、通风—T、采暖—N、电气—D、（热）动 力—R

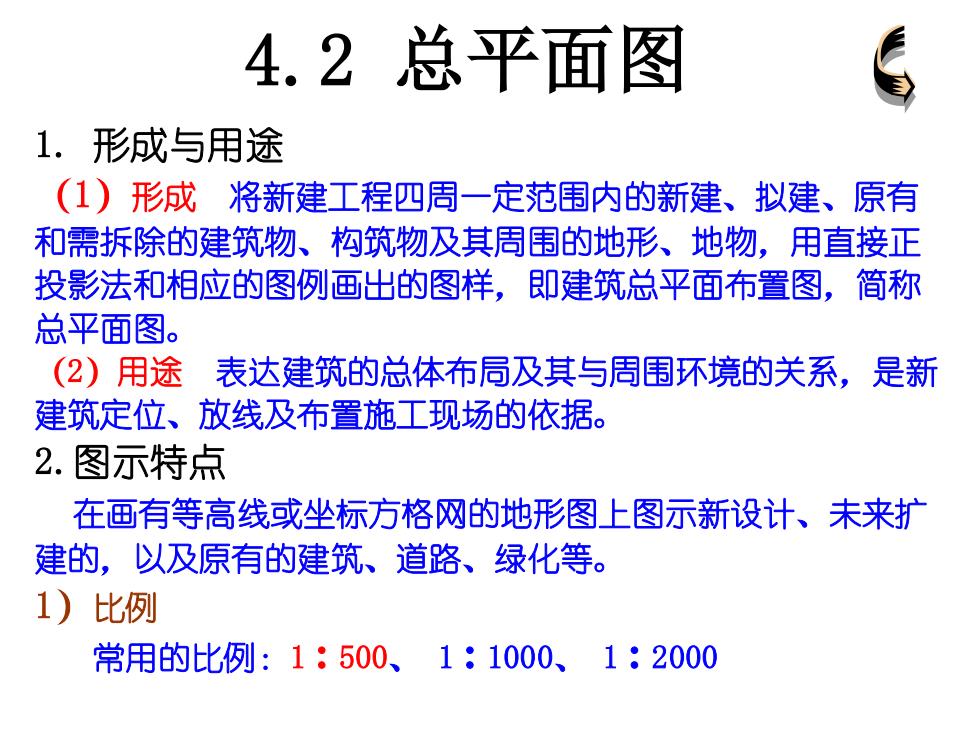

4.2总平面图 1.形成与用途 (1)形成将新建工程四周一定范围内的新建、拟建、原有 和需拆除的建筑物、构筑物及其周围的地形、地物，用直接正 投影法和相应的图例画出的图样，即建筑总平面布置图，简称 总平面图。 (2)用途 表达建筑的总体布局及其与周围环境的关系，是新 建筑定位、放线及布置施工现场的依据。 2.图示特点 在画有等高线或坐标方格网的地形图上图示新设计、未来扩 建的，以及原有的建筑、道路、绿化等。 1)比例 常用的比例：1：500、1：1000、1：2000
4.2 总平面图 1. 形成与用途 （1）形成 将新建工程四周一定范围内的新建、拟建、原有 和需拆除的建筑物、构筑物及其周围的地形、地物，用直接正 投影法和相应的图例画出的图样，即建筑总平面布置图，简称 总平面图。 （2）用途 表达建筑的总体布局及其与周围环境的关系，是新 建筑定位、放线及布置施工现场的依据。 2.图示特点 在画有等高线或坐标方格网的地形图上图示新设计、未来扩 建的，以及原有的建筑、道路、绿化等。 1）比例 常用的比例：1∶500、 1∶1000、 1∶2000
