1.房屋的组成及其作用（续1） 2)作用 基础起着承受和传递荷载的作用；屋 顶、外墙、雨篷等起着隔热、保温、避风 遮雨的作用；屋面、天沟、雨水管、散水 等起着排水的作用；台阶、门、走廊、楼 梯起着沟通房屋内外、上下交通的作用； 窗则主要用于采光和通风；墙群、勒脚、 踢脚板等起着保护墙身的作用
1. 房屋的组成及其作用（续1） 2）作用 基础起着承受和传递荷载的作用；屋 顶、外墙、雨篷等起着隔热、保温、避风 遮雨的作用；屋面、天沟、雨水管、散水 等起着排水的作用；台阶、门、走廊、楼 梯起着沟通房屋内外、上下交通的作用； 窗则主要用于采光和通风；墙群、勒脚、 踢脚板等起着保护墙身的作用

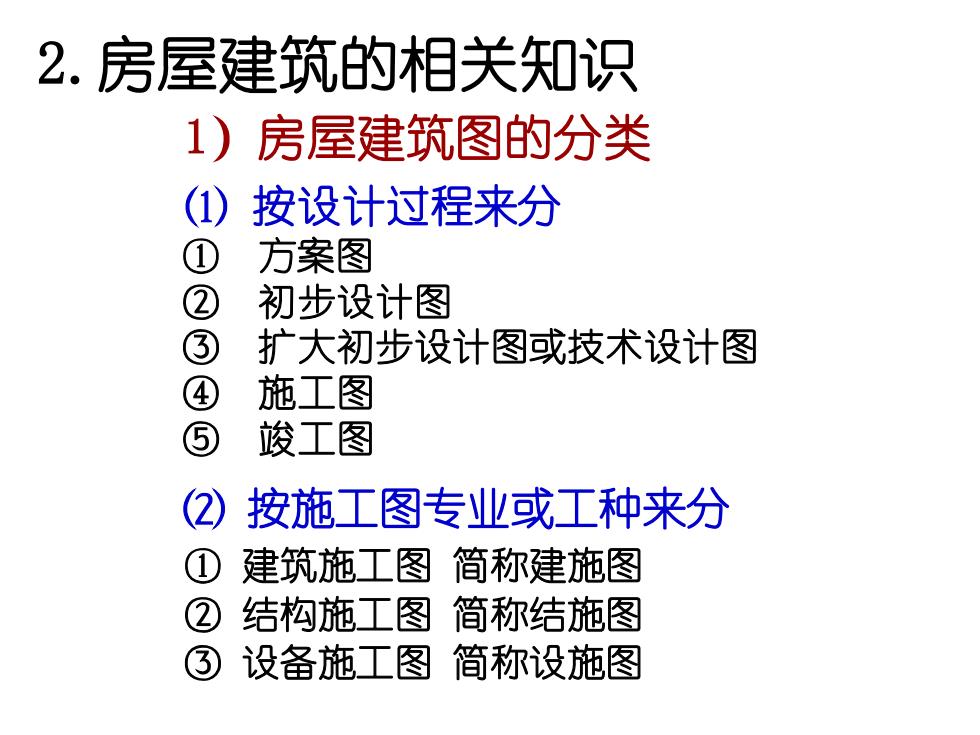

2.房屋建筑的相关知识 1) 房屋建筑图的分类 (1) 按设计过程来分 ① 方案图 ② 初步设计图 ③ 扩大初步设计图或技术设计图 ④ 施工图 ⑤ 竣工图 (2) 按施工图专业或工种来分 ① 建筑施工图简称建施图 ② 结构施工图简称结施图 ③ 设备施工图简称设施图
2.房屋建筑的相关知识 1）房屋建筑图的分类 ⑴ 按设计过程来分 ⑵ 按施工图专业或工种来分 ① 方案图 ② 初步设计图 ③ 扩大初步设计图或技术设计图 ④ 施工图 ⑤ 竣工图 ① 建筑施工图 简称建施图 ② 结构施工图 简称结施图 ③ 设备施工图 简称设施图
2.房屋建筑的相关知识 (续1) (③)按施工图的内容或作用来分 1) 图纸目录 ② 设计总说明（即首页） ③ 建筑施工图（建施图）建筑总平面图、建筑平面 图、建筑立面图、建筑剖面图及建筑详图 ④结构施工图（结施图） 结构平面布置图和各构 件结构详图 ⑤设备施工图（设施图） 给水排水、采暖通风、 电气等设备的布置平面图及其详图
2. 房屋建筑的相关知识（续1） ⑶ 按施工图的内容或作用来分 ① 图纸目录 ② 设计总说明（即首页） ③ 建筑施工图（建施图）建筑总平面图、建筑平面 图、建筑立面图、建筑剖面图及建筑详图 ④ 结构施工图（结施图） 结构平面布置图和各构 件结构详图 ⑤ 设备施工图（设施图） 给水排水、采暖通风、 电气等设备的布置平面图及其详图
建筑施工图按专业及其内容分类 建筑施工图（简称建施图）主要用于表达建筑物的规划位 置、外部造型、内部各房间的布置、内外装修及构造施工要 求等。主要包括施工图首页、总平面图、各层平面图、立面 图、剖面图及详图等。 结构施工图（简称结施图）主要用于表达建筑物承重结构 的结构类型、结构布置、构件种类、数量、大小、做法等。 主要包括结构设计说明、结构平面布置图及构件详图等。 设备施工图（简称设施图）主要用于表达建筑物的给水排 水、暖气通风、供电照明、燃气等设备的布置和施工要求。 主要包括各种设备的平面布置图、轴测图、系统图及详图等
建筑施工图按专业及其内容分类 •建筑施工图（简称建施图）主要用于表达建筑物的规划位 置、外部造型、内部各房间的布置、内外装修及构造施工要 求等。主要包括施工图首页、总平面图、各层平面图、立面 图、剖面图及详图等。 •结构施工图（简称结施图）主要用于表达建筑物承重结构 的结构类型、结构布置、构件种类、数量、大小、做法等。 主要包括结构设计说明、结构平面布置图及构件详图等。 •设备施工图（简称设施图）主要用于表达建筑物的给水排 水、暖气通风、供电照明、燃气等设备的布置和施工要求。 主要包括各种设备的平面布置图、轴测图、系统图及详图等
2.房屋建筑的相关知识（续2） 建筑模数协调统一标准(GBJ2-86) 为了实现大规模工业化生产，使不同材料、不 同形式及不同方法制造的建筑构配件及组合件具有 较大的通用性和互换性，建筑业及其相关行业须共 同遵守模数协调标准。建筑模数指选定的尺寸单位， 作为尺度协调的增值单位，是建筑设计、施工、建 材及其制品生产、建筑设备等各方面进行尺度协调 的基础
2.房屋建筑的相关知识（续2） 建筑模数协调统一标准（GBJ 2-86） 为了实现大规模工业化生产，使不同材料、不 同形式及不同方法制造的建筑构配件及组合件具有 较大的通用性和互换性，建筑业及其相关行业须共 同遵守模数协调标准。建筑模数指选定的尺寸单位， 作为尺度协调的增值单位，是建筑设计、施工、建 材及其制品生产、建筑设备等各方面进行尺度协调 的基础
