2)总平面图部分图例 粗实线 8 细实线 中虚线 计划扩建的预 新建建筑物 原有建筑物 留地或建筑物 拆除的建筑物 建筑物下的通道 散状材料 露天堆场 X 十 其他材料露天堆 铺砌场地 敞棚或散廊 场或露天作业场
2）总平面图部分图例

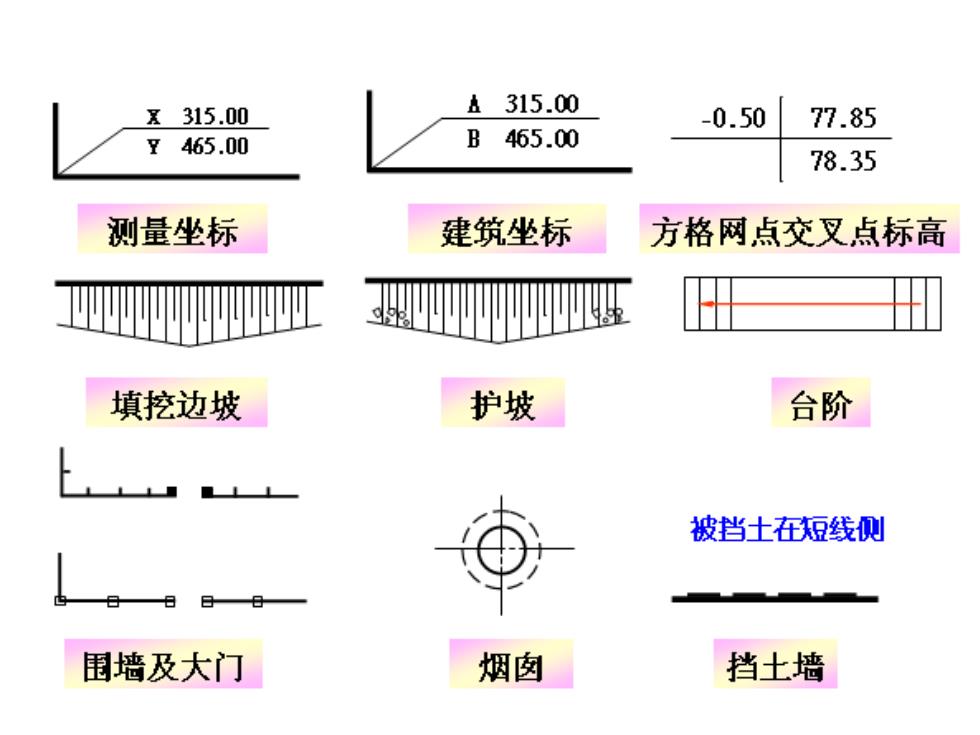

X315.00 A315.00 -0.50 77.85 Y465.00 B465.00 78.35 测量坐标 建筑坐标 方格网点交叉点标高 填挖边坡 护坡 台阶 ■ 披挡土在短线侧 围墙及大门 烟囱 挡土墙

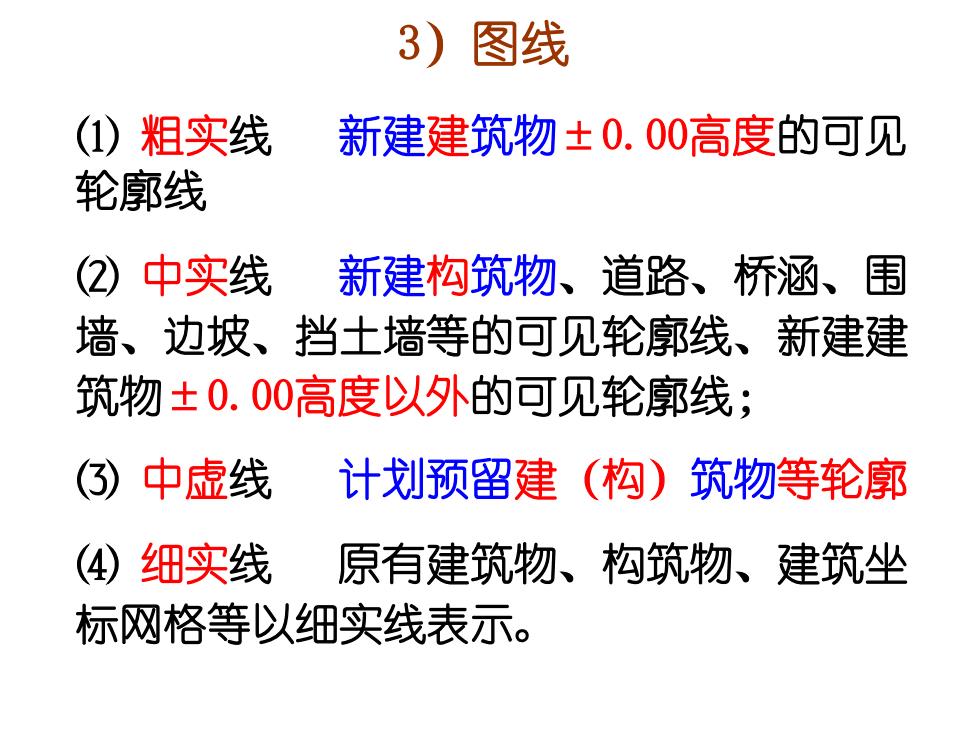

3)图线 (1)粗实线 新建建筑物士0.00高度的可见 轮廓线 (2)中实线 新建构筑物、道路、桥涵、围 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线； (3) 中虚线 计划预留建（构）筑物等轮廓 (④)细实线 原有建筑物、构筑物、建筑坐 标网格等以细实线表示
3）图线 ⑴ 粗实线 新建建筑物±0.00高度的可见 轮廓线 ⑵ 中实线 新建构筑物、道路、桥涵、围 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线； ⑶ 中虚线 计划预留建（构）筑物等轮廓 ⑷ 细实线 原有建筑物、构筑物、建筑坐 标网格等以细实线表示

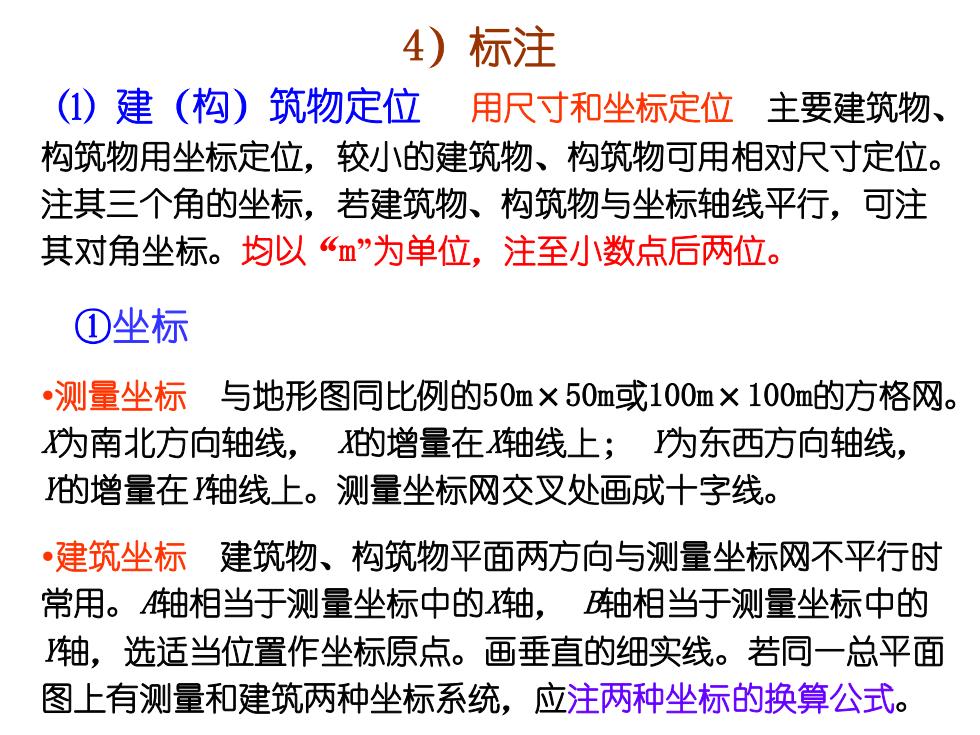

4) 标注 (1)建（构）筑物定位 用尺寸和坐标定位 主要建筑物、 构筑物用坐标定位，较小的建筑物、构筑物可用相对尺寸定位。 注其三个角的坐标，若建筑物、构筑物与坐标轴线平行，可注 其对角坐标。均以“”为单位，注至小数点后两位。 ①坐标 测量坐标 与地形图同比例的50m×50m或100m×100m的方格网。 为南北方向轴线，的增量在轴线上；为东西方向轴线， 的增量在轴线上。测量坐标网交叉处画成十字线。 •建筑坐标建筑物、构筑物平面两方向与测量坐标网不平行时 常用。轴相当于测量坐标中的轴，轴相当于测量坐标中的 轴，选适当位置作坐标原点。画垂直的细实线。若同一总平面 图上有测量和建筑两种坐标系统，应注两种坐标的换算公式
⑴ 建（构）筑物定位 用尺寸和坐标定位 主要建筑物、 构筑物用坐标定位，较小的建筑物、构筑物可用相对尺寸定位。 注其三个角的坐标，若建筑物、构筑物与坐标轴线平行，可注 其对角坐标。均以“m”为单位，注至小数点后两位。 ①坐标 •测量坐标 与地形图同比例的50m×50m或100m×100m的方格网。 X为南北方向轴线， X的增量在X轴线上； Y为东西方向轴线， Y的增量在Y轴线上。测量坐标网交叉处画成十字线。 •建筑坐标 建筑物、构筑物平面两方向与测量坐标网不平行时 常用。A轴相当于测量坐标中的X轴， B轴相当于测量坐标中的 Y轴，选适当位置作坐标原点。画垂直的细实线。若同一总平面 图上有测量和建筑两种坐标系统，应注两种坐标的换算公式。 4）标注

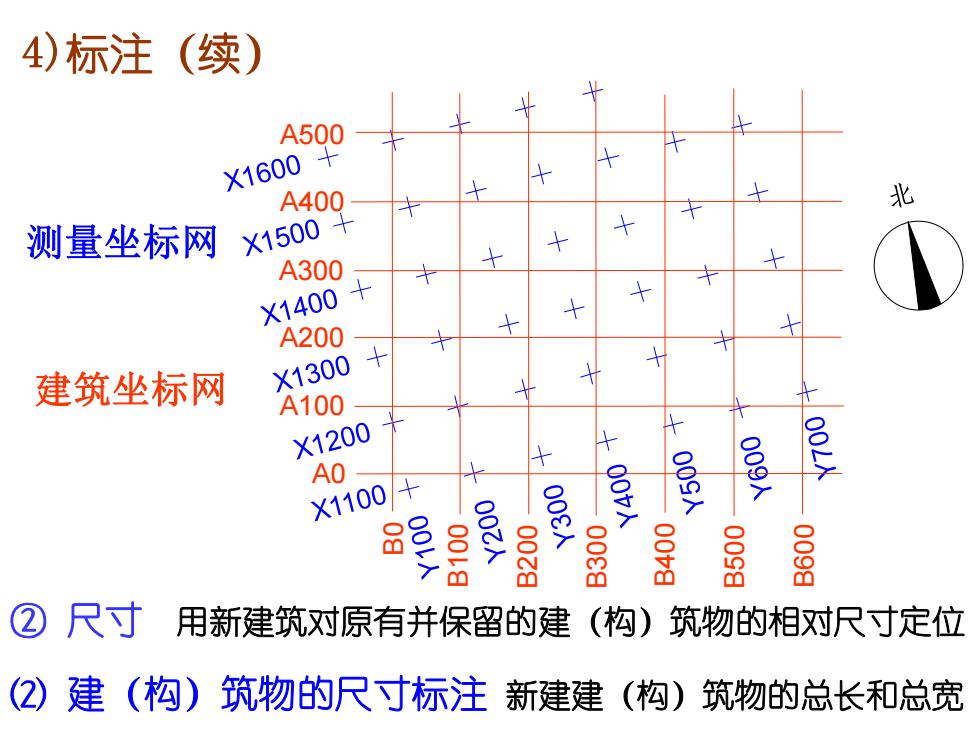

4)标注（续） 500 X1600 A400 测量坐标网 X1500 A300 X1400 A200 建筑坐标网 X1300 A100 X1200 A0- X1100 品8 、% 604 尺寸 用新建筑对原有并保留的建 (构)筑物的相对尺寸定位 (2) 建（构）筑物的尺寸标注新建建（构）筑物的总长和总宽
4)标注（续） A0 A200 A100 A300 A400 A500 B0 B100 B200 B300 B400 B500 B600 ② 尺寸 用新建筑对原有并保留的建（构）筑物的相对尺寸定位 ⑵ 建（构）筑物的尺寸标注 新建建（构）筑物的总长和总宽 测量坐标网 建筑坐标网
