图例 返回 二、零件编号 1. 总则: 1)每个零件都编号 2)相同件编一个号(种 类、规格都相同） 3) 编序号相同
图例 返回 二、零件编号 1. 总则: 1)每个零件都编号 2)相同件编一个号(种 类、规格都相同） 3) 编序号相同

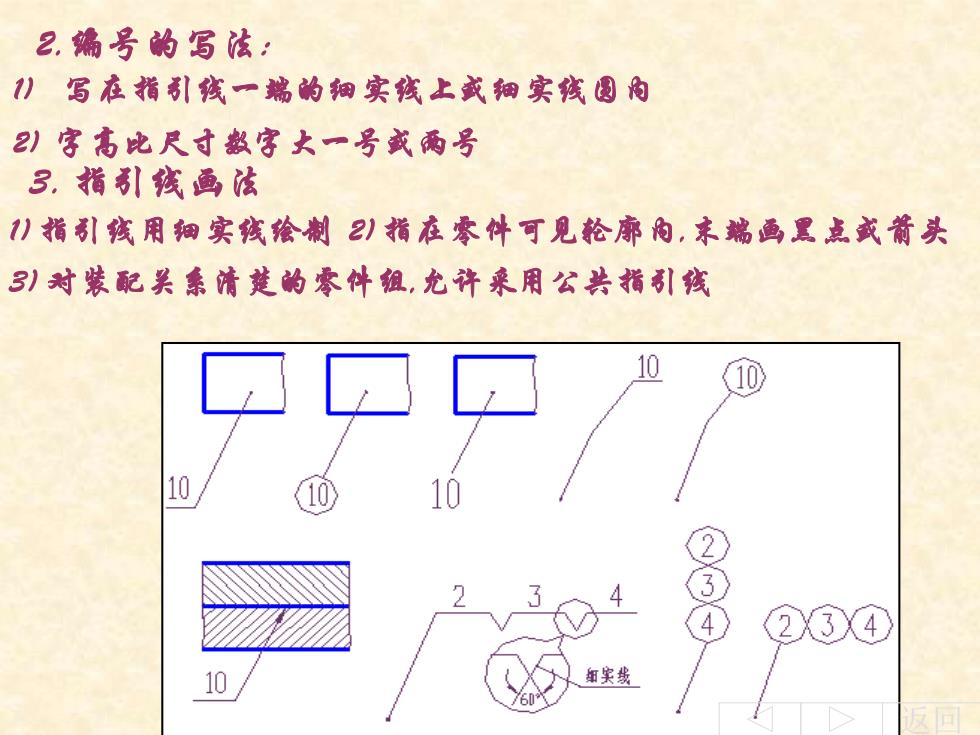

返回 2.编号的写法: 1) 写在指引线一端的细实线上或细实线圆内 2) 字高比尺寸数字大一号或两号 3. 指引线画法 1) 指引线用细实线绘制 2) 指在零件可见轮廓内,末端画黑点或箭头 3) 对装配关系清楚的零件组,允许采用公共指引线
返回 2.编号的写法: 1) 写在指引线一端的细实线上或细实线圆内 2) 字高比尺寸数字大一号或两号 3. 指引线画法 1) 指引线用细实线绘制 2) 指在零件可见轮廓内,末端画黑点或箭头 3) 对装配关系清楚的零件组,允许采用公共指引线

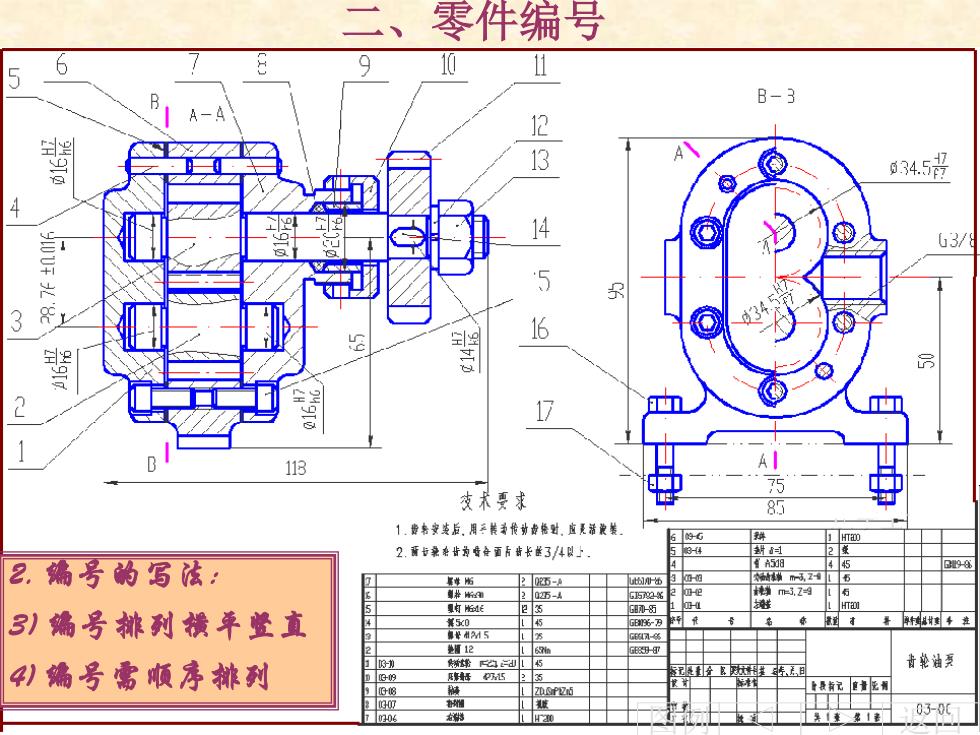

图例 返回 二、零件编号 2. 编号的写法: 3) 编号排列横平竖直 4) 编号需顺序排列
图例 返回 二、零件编号 2. 编号的写法: 3) 编号排列横平竖直 4) 编号需顺序排列
图例 返回 二、零件编号 3. 指引线画法: 4) 尽量不用水平、竖 直和45度方向 5)指引线不应相交， 至多允许弯折一次
图例 返回 二、零件编号 3. 指引线画法: 4) 尽量不用水平、竖 直和45度方向 5)指引线不应相交， 至多允许弯折一次

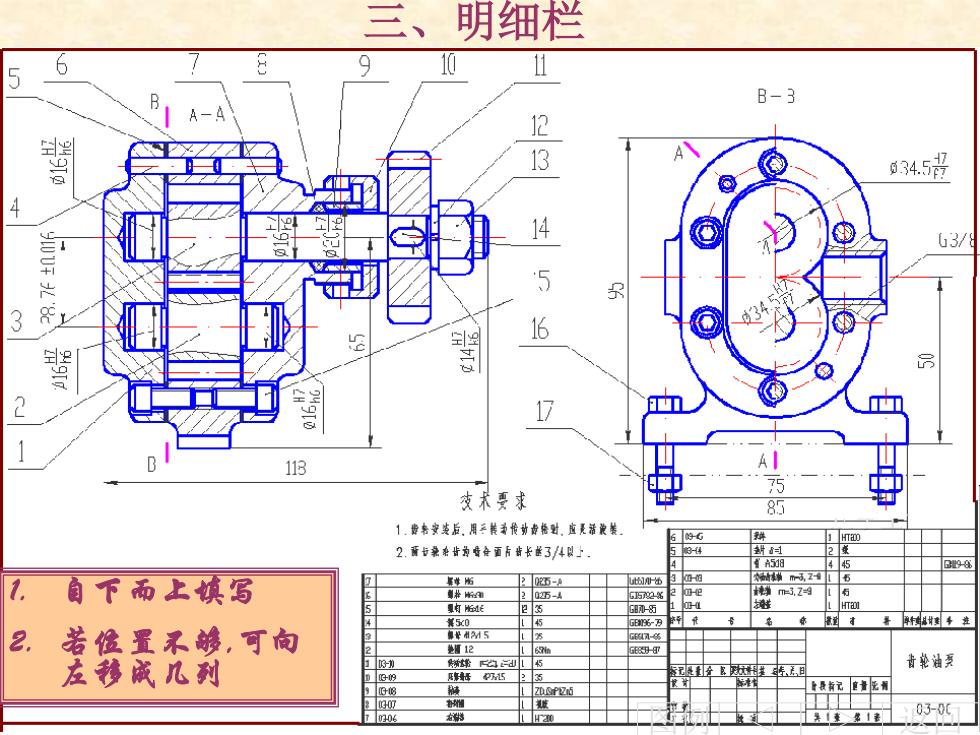

图例 返回 三、明细栏 1. 自下而上填写 2. 若位置不够,可向 左移成几列
图例 返回 三、明细栏 1. 自下而上填写 2. 若位置不够,可向 左移成几列
