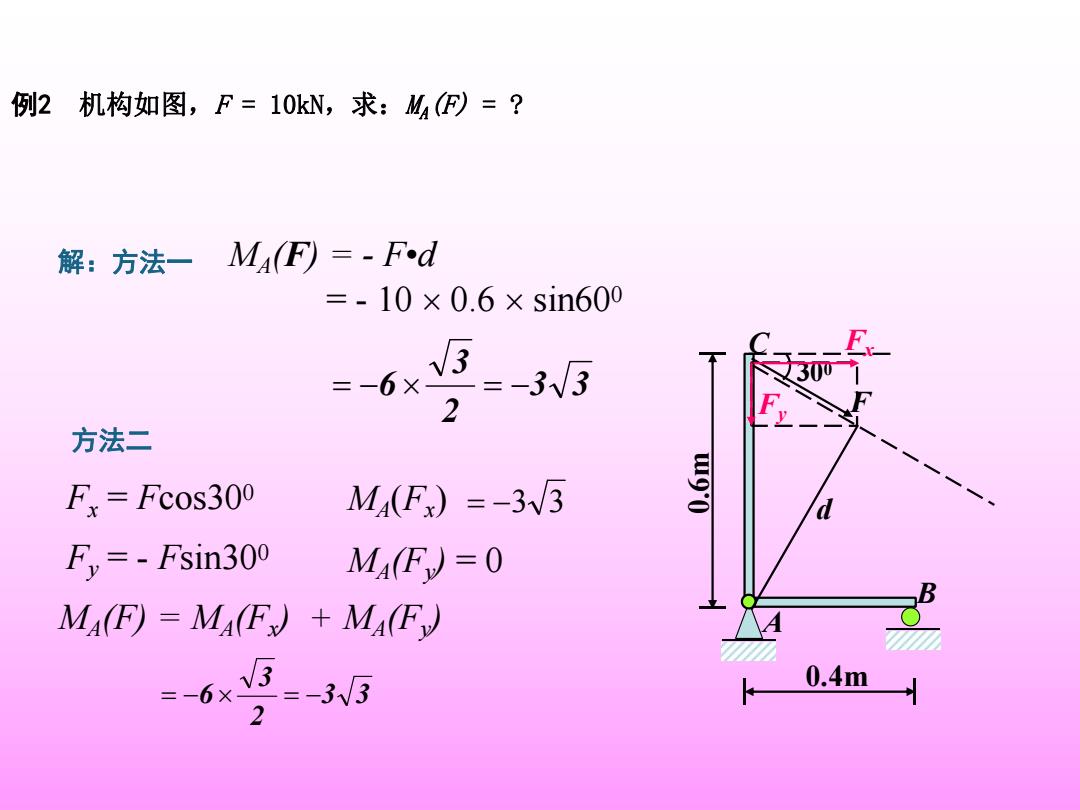

例2机构如图，F=10kN,求：M)=? 解：方法一M4F)=-Fd =-10×0.6×sin600 =-6×5-35 300 2 方法二 F,Fcos300 MA(F)=-3V3 d Fy=-Fsin300 M4F)=0 Ma(F)=M(F)+Ma(F =-6x3-33 0.4m
例2 机构如图，F = 10kN，求：MA(F) = ? 0.6 m 0.4m C B A F 300 d Fx Fy 解：方法一 MA (F) = - F•d = - 10 0.6 sin600 3 3 2 3 6 方法二 3 3 2 3 6 Fx = Fcos300 MA (Fx) 3 3 Fy = - Fsin300 MA (Fy) = 0 MA (F) = MA (Fx) + MA (Fy)
3.力偶与力偶矩 由两个大小相等、方向相反且不共线的平行力组成 的力系，称为力偶。如图所示，记作（F,F)。力 偶的两力之间的垂直距离称为力偶臂，力偶所在的 平面称为力偶作用面。 A D d B
3．力偶与力偶矩 由两个大小相等、方向相反且不共线的平行力组成 的力系，称为力偶。如图所示，记作（F，F'）。力 偶的两力之间的垂直距离d称为力偶臂，力偶所在的 平面称为力偶作用面。 F' F d A B C D
