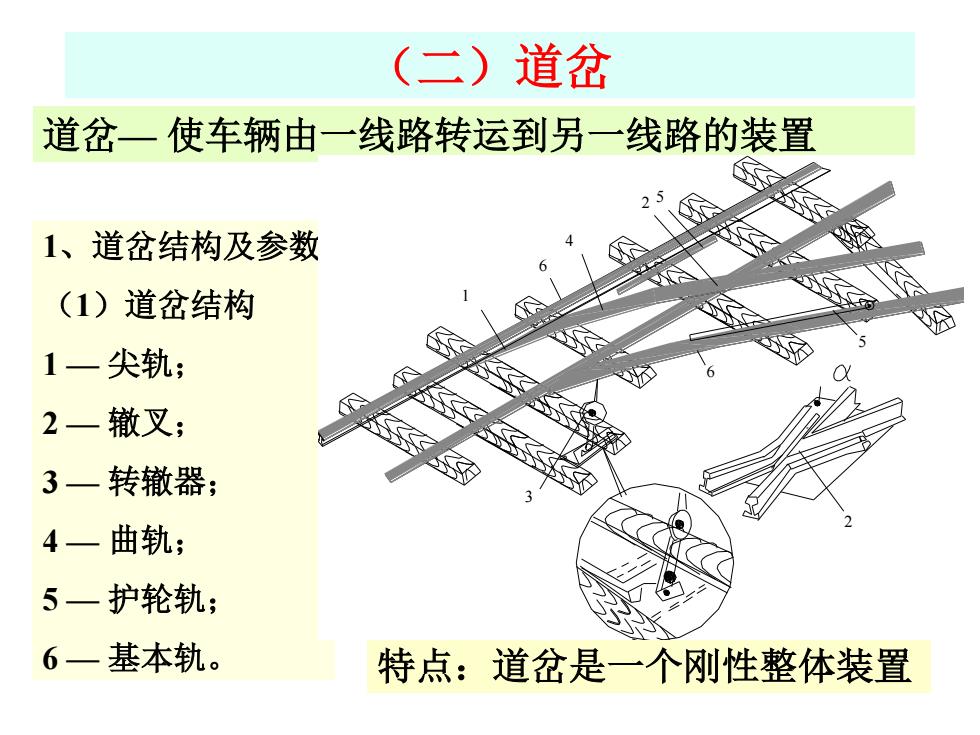

(二)道岔 道岔一使车辆由一线路转运到另一线路的装置 2 1、道岔结构及参数 (1)道岔结构 1一尖轨； 2一辙叉； 3一转辙器； 4一曲轨； 5一护轮轨； 6一基本轨。 特点：道岔是一个刚性整体装置
（二）道岔 特点：道岔是一个刚性整体装置 1、道岔结构及参数 （1）道岔结构 1 — 尖轨； 2 — 辙叉； 3 — 转辙器； 4 — 曲轨； 5 — 护轮轨； 6 — 基本轨。 道岔— 使车辆由一线路转运到另一线路的装置 2 6 5 3 1 6 4 2 5

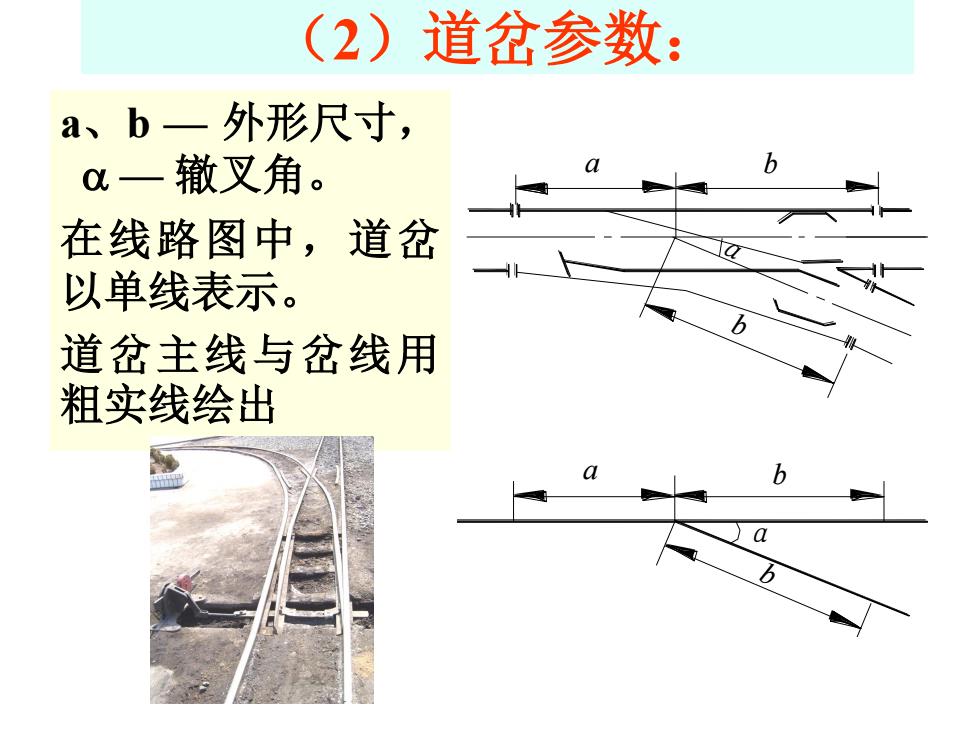

(2)道岔参数： a、b一外形尺寸， o一辙叉角。 在线路图中，道岔 以单线表示。 道岔主线与岔线用 粗实线绘出
（2）道岔参数： a、b — 外形尺寸， — 辙叉角。 在线路图中，道岔 以单线表示。 道岔主线与岔线用 粗实线绘出 a b b α α b (a) a b

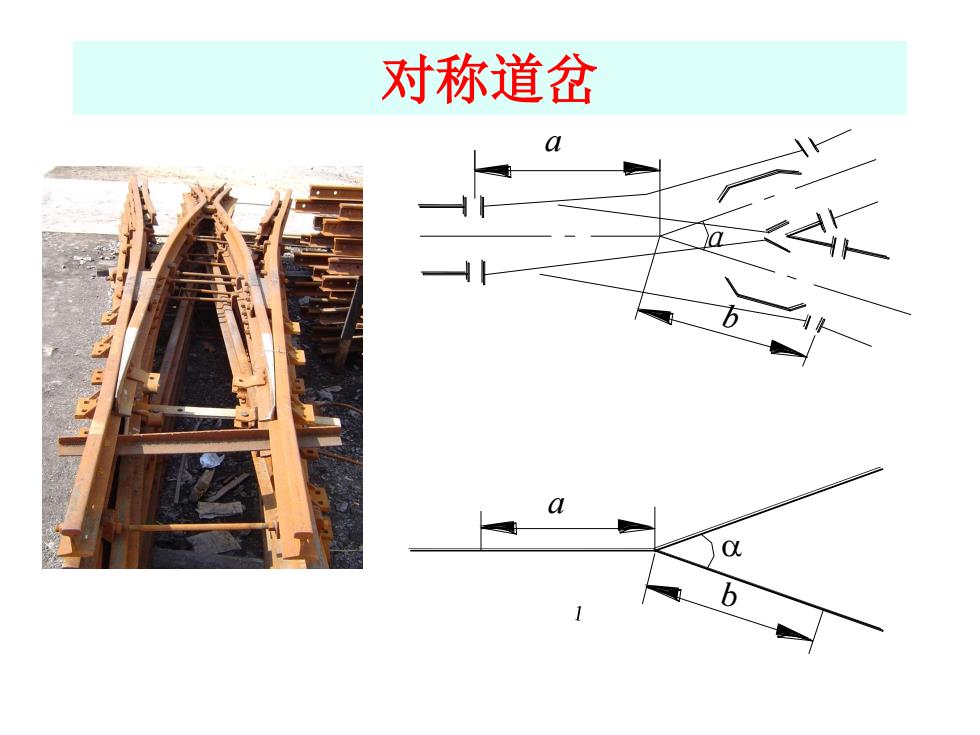

对称道岔 a b
对称道岔 α a b a b (b)

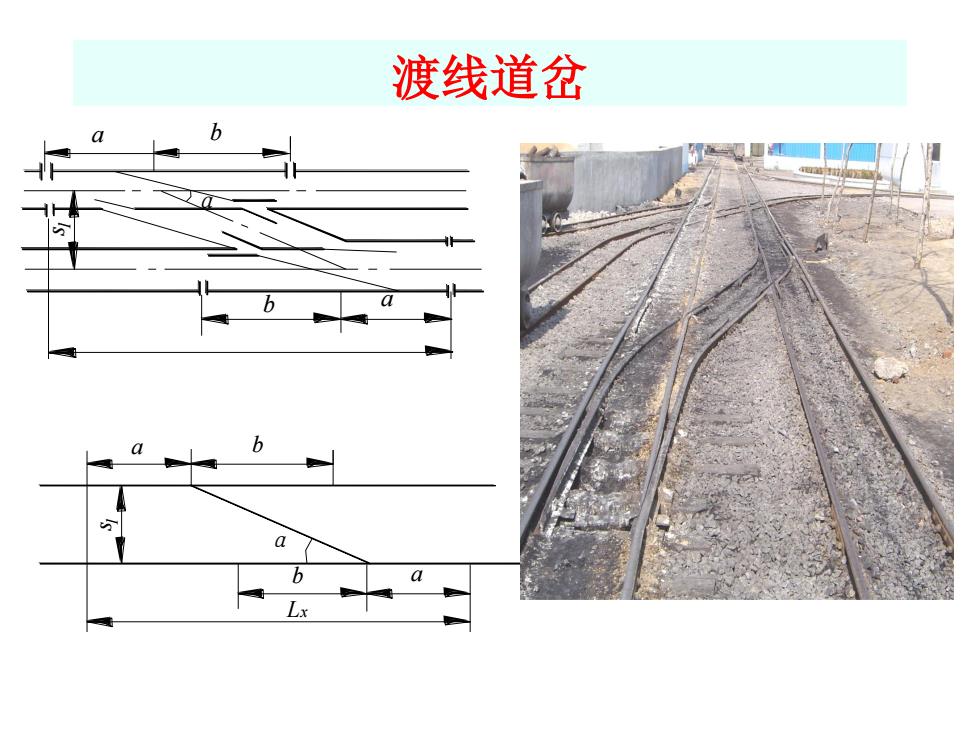

渡线道岔 b a
渡线道岔 a b α s1 b a a b b a s1 α Lx

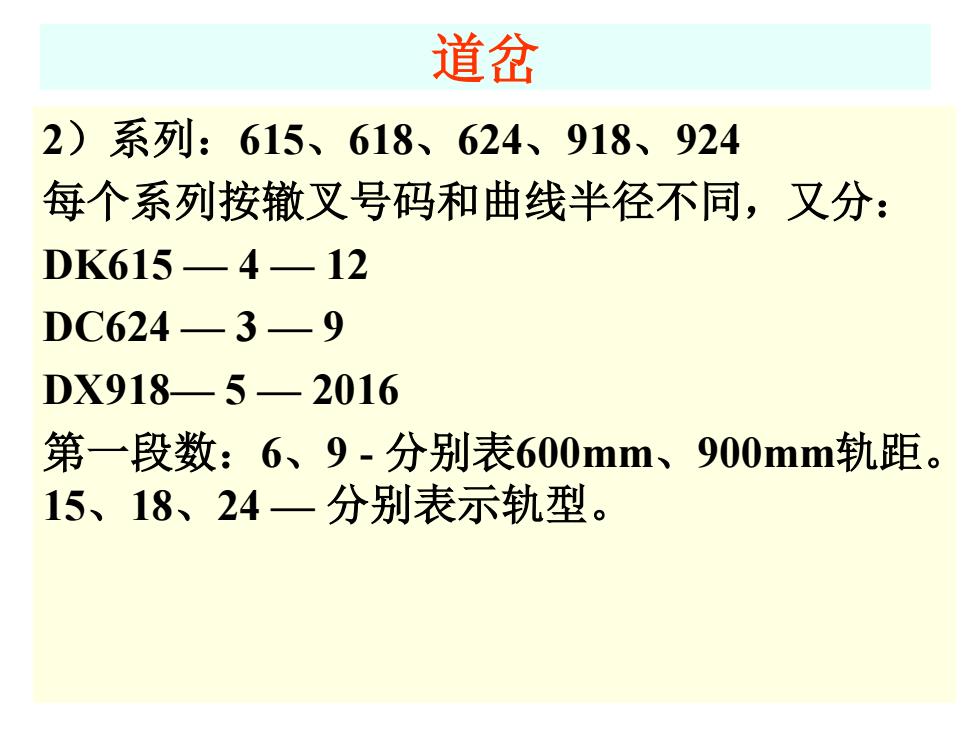

道岔 2)系列：615、618、624、918、924 每个系列按辙叉号码和曲线半径不同，又分： DK615—4—12 DC624—3一9 DX918—5-2016 第一段数：6、9-分别表600mm、900mm轨距。 15、18、24一分别表示轨型
2）系列：615、618、624、918、924 每个系列按辙叉号码和曲线半径不同，又分： DK615 — 4 — 12 DC624 — 3 — 9 DX918— 5 — 2016 第一段数：6、9 - 分别表600mm、900mm轨距。 15、18、24 — 分别表示轨型。 道岔
