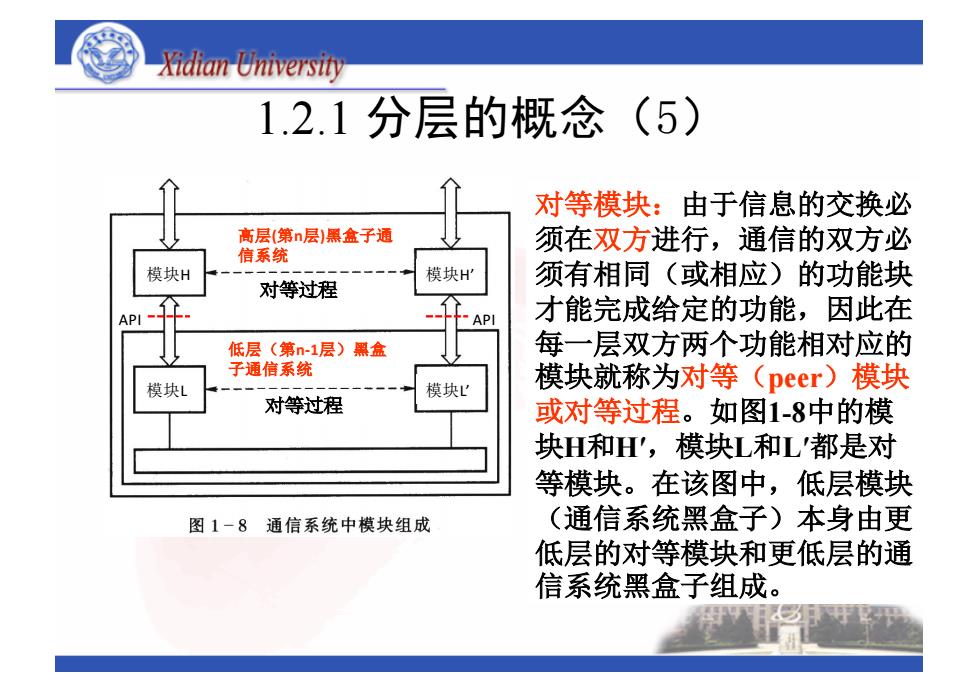

Xidian University 1.2.1分层的概念（5) 对等模块：由于信息的交换必 高层（第n层）黑盒子通 须在双方进行，通信的双方必 信系统 模块H 模块H 对等过程 须有相同（或相应）的功能块 API- AP 才能完成给定的功能，因此在 低层（第n-1层）黑盒 每一层双方两个功能相对应的 子通信系统 模块L 模块 模块就称为对等（peer)模块 对等过程 或对等过程。如图1-8中的模 块H和H,模块L和L'都是对 等模块。在该图中，低层模块 图1-8通信系统中模块组成 (通信系统黑盒子)本身由更 低层的对等模块和更低层的通 信系统黑盒子组成
1.2.1 分层的概念（5） 对等模块：由于信息的交换必 须在双方进行，通信的双方必 须有相同（或相应）的功能块 才能完成给定的功能，因此在 每一层双方两个功能相对应的 模块就称为对等（peer）模块 或对等过程。如图1-8中的模 块H和H′，模块L和L′都是对 等模块。在该图中，低层模块 （通信系统黑盒子）本身由更 低层的对等模块和更低层的通 信系统黑盒子组成。 高层(第n层)黑盒子通 信系统 低层（第n-1层）黑盒 子通信系统 对等过程 对等过程 模块H 模块H’ 模块L 模块L’ API API
Xidian University 划分层次的概念举例 口主机1向主机2通过网络发送文件。 口可以将要做的工作进行如下的划分。 口第一类工作与传送文件直接有关。 一确信对方已做好接收和存储文件的准备。 一双方协调好一致的文件格式。 ▣口两个主机将文件传送模块作为最高的一层。剩 下的工作由下面的模块负责
划分层次的概念举例 p 主机 1 向主机 2 通过网络发送文件。 p 可以将要做的工作进行如下的划分。 p 第一类工作与传送文件直接有关。 – 确信对方已做好接收和存储文件的准备。 – 双方协调好一致的文件格式。 p 两个主机将文件传送模块作为最高的一层 。剩 下的工作由下面的模块负责

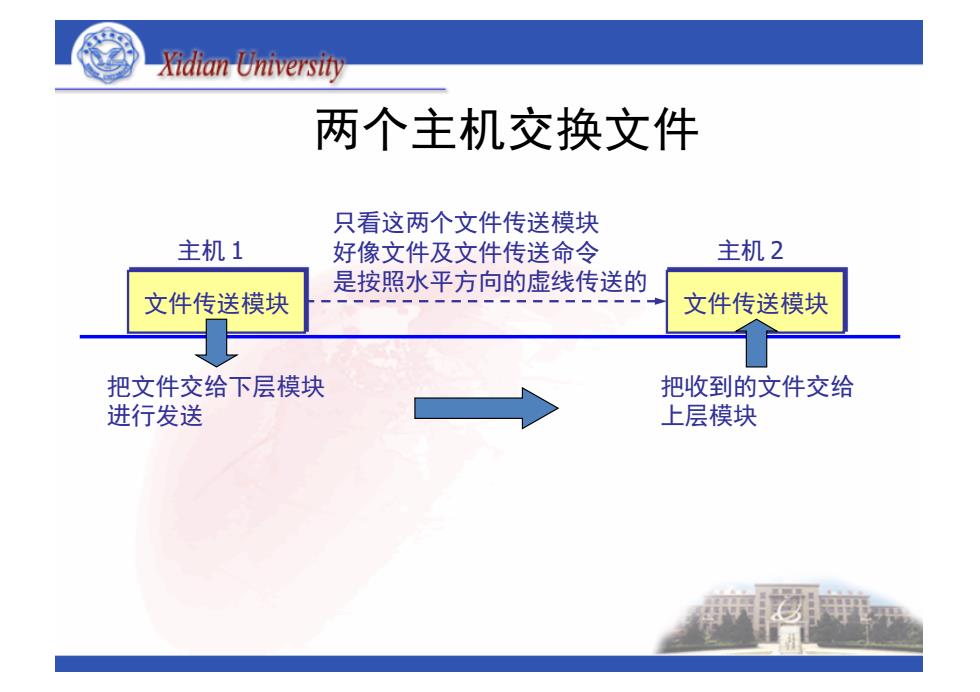

Xidian University 两个主机交换文件 只看这两个文件传送模块 主机1 好像文件及文件传送命令 主机2 是按照水平方向的虚线传送的 文件传送模块 文件传送模块 把文件交给下层模块 把收到的文件交给 进行发送 上层模块
两个主机交换文件 文件传送模块 主机 1 主机 2 文件传送模块 只看这两个文件传送模块 好像文件及文件传送命令 是按照水平方向的虚线传送的 把文件交给下层模块 进行发送 把收到的文件交给 上层模块
Xidian University 再设计一个通信服务模块 主机1 主机2 文件传送模块 只看这两个通信服务模块 文件传送模块 好像可直接把文件 可靠地传送到对方 通信服务模块 通信服务模块 把文件交给下层模块 把收到的文件交给 进行发送 上层模块
再设计一个通信服务模块 文件传送模块 主机 1 主机 2 只看这两个通信服务模块 文件传送模块 好像可直接把文件 可靠地传送到对方 把文件交给下层模块 进行发送 把收到的文件交给 上层模块 通信服务模块 通信服务模块

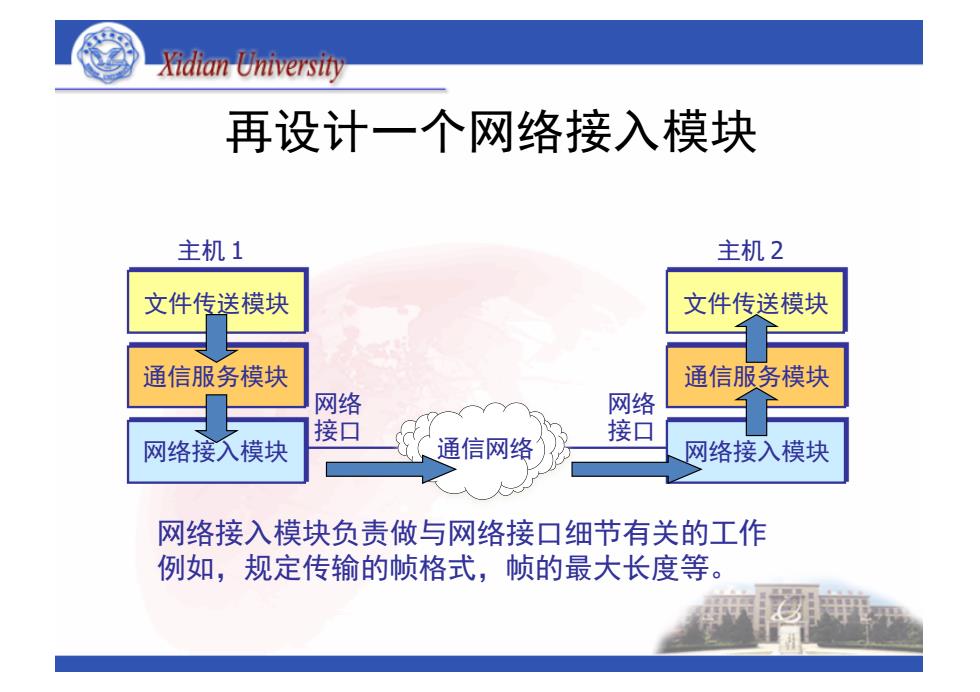

Xidian University 再设计一个网络接入模块 主机1 主机2 文件传送模块 文件传送模块 通信服务模块 通信服务模块 网络 网络 接口 接口 网络接入模块 通信网络 网络接入模块 网络接入模块负责做与网络接口细节有关的工作 例如，规定传输的帧格式，帧的最大长度等
再设计一个网络接入模块 文件传送模块 主机 1 主机 2 文件传送模块 通信服务模块 通信服务模块 网络接入模块 通信网络 网络接入模块 网络 接口 网络 接口 网络接入模块负责做与网络接口细节有关的工作 例如，规定传输的帧格式，帧的最大长度等
