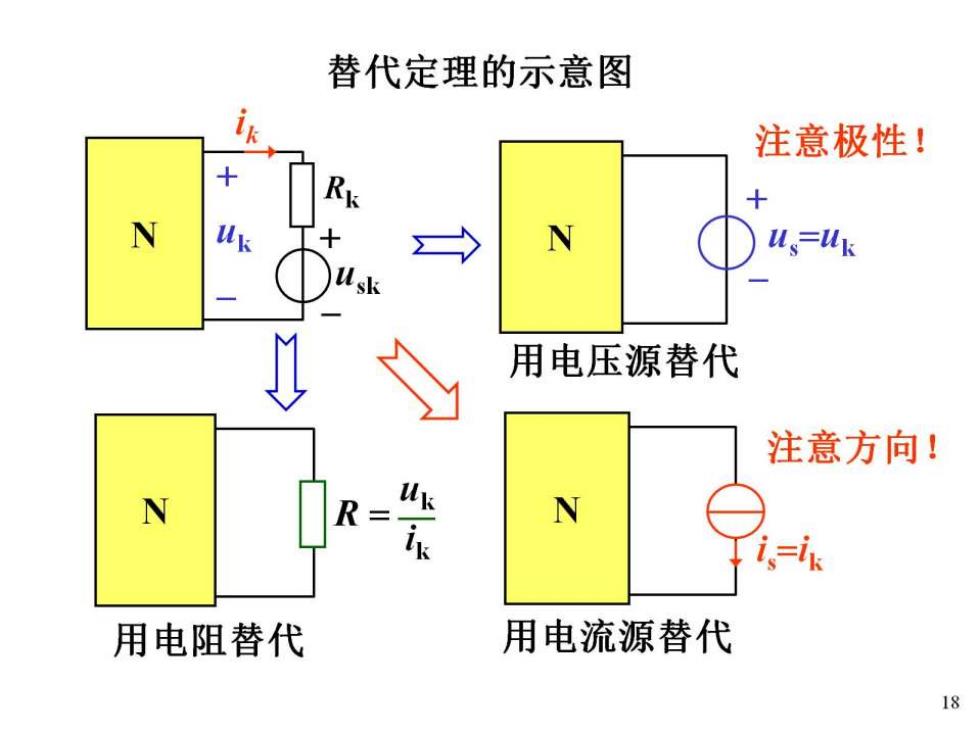

替代定理的示意图 注意极性！ N us=uk 用电压源替代 注意方向！ N R= N 用电阻替代 用电流源替代 18
2.定理的证明 A ik 任一 支路歌 N 任一 N 支路k 替代定理也称置换定理，电路 分析时可简化电路，有些新的 等效变换方法与定理需用它导 出；实践中，采用假负载对电 路进行测试，或进行模拟试验 也以此为理论依据。 19
8注意： ©被替代的支路可以是有源 N 的，也可以是无源的（例 如只含有一个电阻等)。 但不能含有受控源或是受 替代前的电路 控源的控制量！ ●例如：若款两端的电压4R 为“N”中某个受控源的控 N s=Wk 制量，用电压等于L的独 立电压源蓓代后，4r不 存在了。 替代后的电路 20

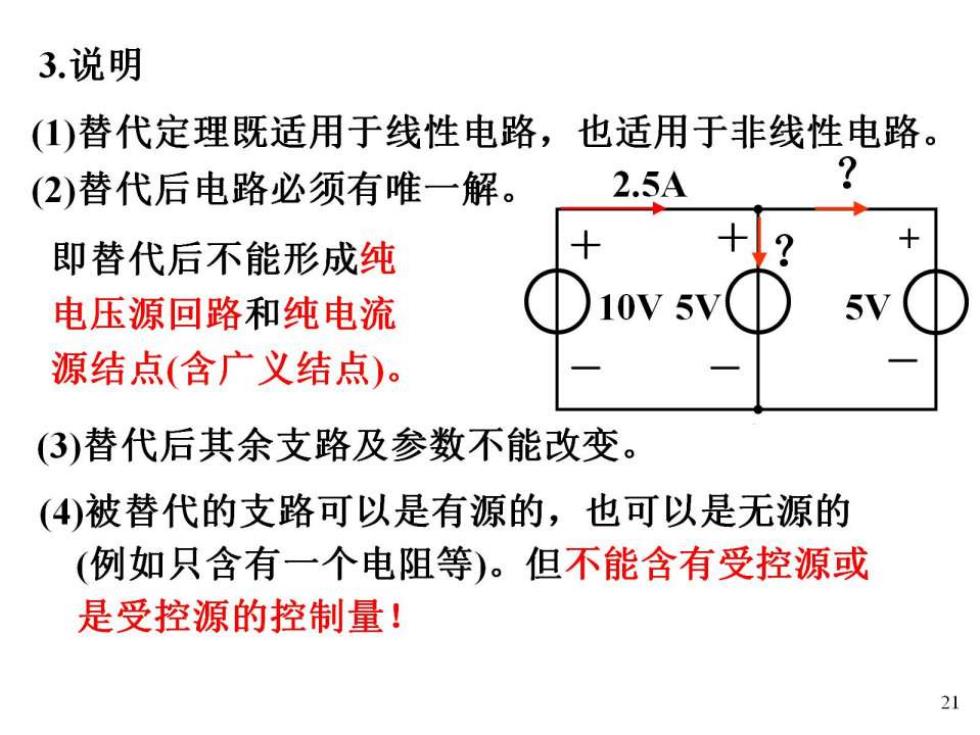

3.说明 ()替代定理既适用于线性电路，也适用于非线性电路。 (2)替代后电路必须有唯一解。 2.5A 即替代后不能形成纯 电压源回路和纯电流 10V5 源结点（含广义结点）。 (3)替代后其余支路及参数不能改变。 (4)被替代的支路可以是有源的，也可以是无源的 (例如只含有一个电阻等)。但不能含有受控源或 是受控源的控制量！ 21
