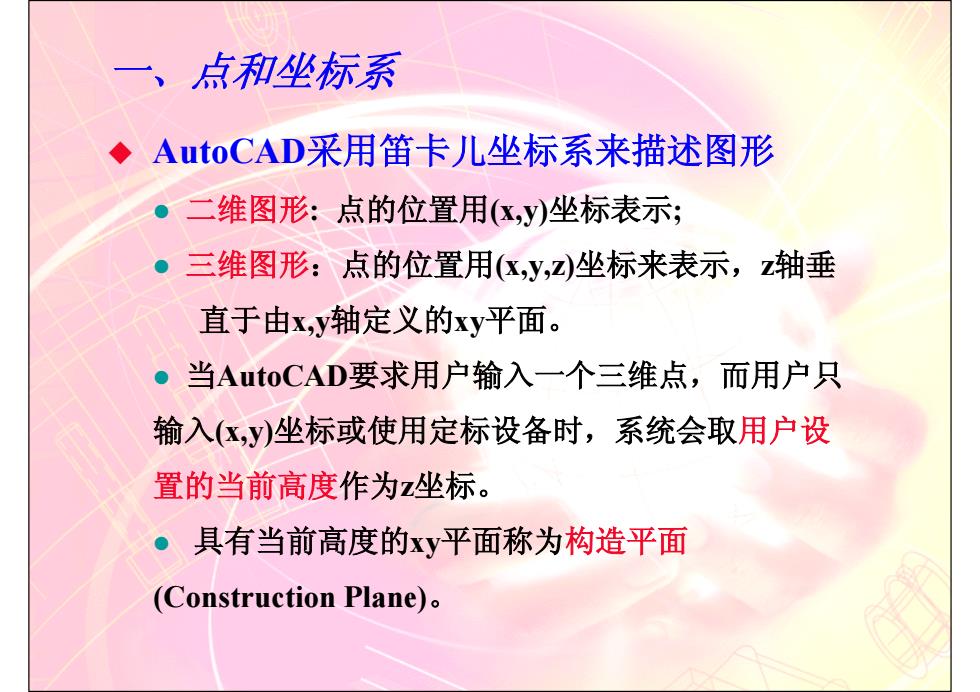

一、点和坐标系 AutoCAD采用笛卡儿坐标系来描述图形 二维图形：点的位置用(K,y)坐标表示； 三维图形：点的位置用（区，y,Z)坐标来表示，z轴垂 直于由x,y轴定义的xy平面。 ●当AutoCAD要求用户输入一个三维点，而用户只 输入(K,y)坐标或使用定标设备时，系统会取用户设 置的当前高度作为z坐标。 具有当前高度的xy平面称为构造平面 (Construction Plane)
一、点和坐标系 AutoCAD采用笛卡儿坐标系来描述图形 z 二维图形: 点的位置用(x,y)坐标表示 ; z 三维图形：点的位置用(x,y,z)坐标来表示， z轴垂 直于由x,y轴定义的xy平面。 z 当AutoCAD要求用户输入一个三维点，而用户只 输入(x,y)坐标或使用定标设备时，系统会取用户设 置的当前高度作为 z坐标。 z 具有当前高度的xy平面称为构造平面 (Construction Plane)

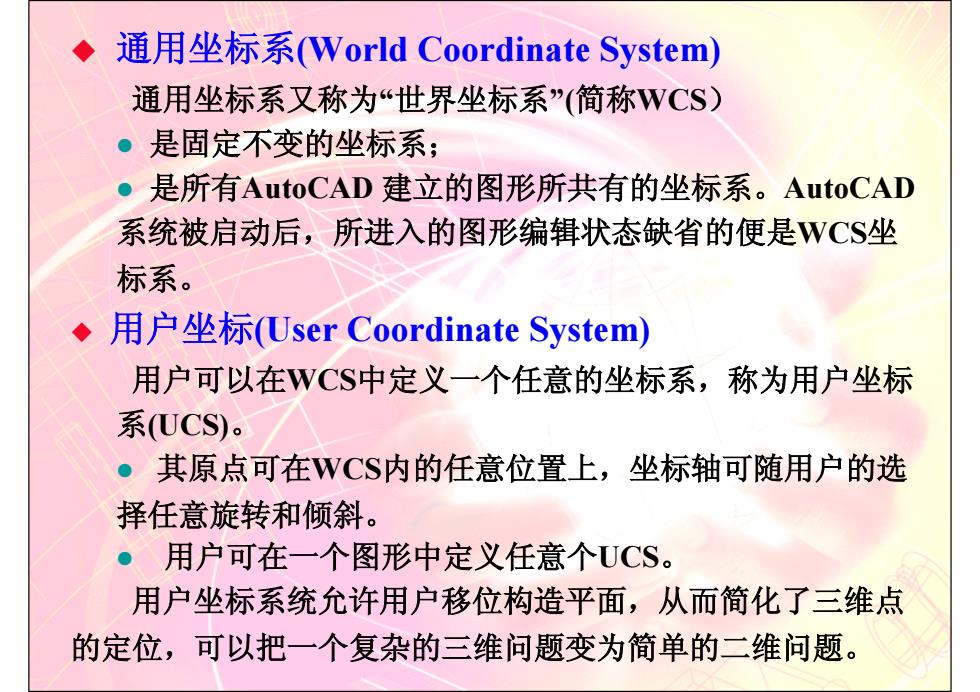

通用坐标系(World Coordinate System) 通用坐标系又称为“世界坐标系”（简称WCS) ●是固定不变的坐标系； ●是所有AutoCAD建立的图形所共有的坐标系。AutoCAD 系统被启动后，所进入的图形编辑状态缺省的便是WCS坐 标系。 ◆用户坐标(User Coordinate System) 用户可以在WCS中定义一个任意的坐标系，称为用户坐标 系(UCS)。 ●其原点可在WCS内的任意位置上，坐标轴可随用户的选 择任意旋转和倾斜。 。用户可在一个图形中定义任意个UCS。 用户坐标系统允许用户移位构造平面，从而简化了三维点 的定位，可以把一个复杂的三维问题变为简单的二维问题
通用坐标系(World Coordinate System) 通用坐标系又称为“世界坐标系”(简称WCS） z 是固定不变的坐标系； z 是所有AutoCAD 建立的图形所共有的坐标系。AutoCAD 系统被启动后，所进入的图形编辑状态缺省的便是WCS坐 标系。 用户坐标(User Coordinate System) 用户可以在WCS中定义一个任意的坐标系，称为用户坐标 系(UCS)。 z 其原点可在WCS内的任意位置上，坐标轴可随用户的选 择任意旋转和倾斜。 z 用户可在一个图形中定义任意个UCS。 用户坐标系统允许用户移位构造平面，从而简化了三维点 的定位，可以把一个复杂的三维问题变为简单的二维问题

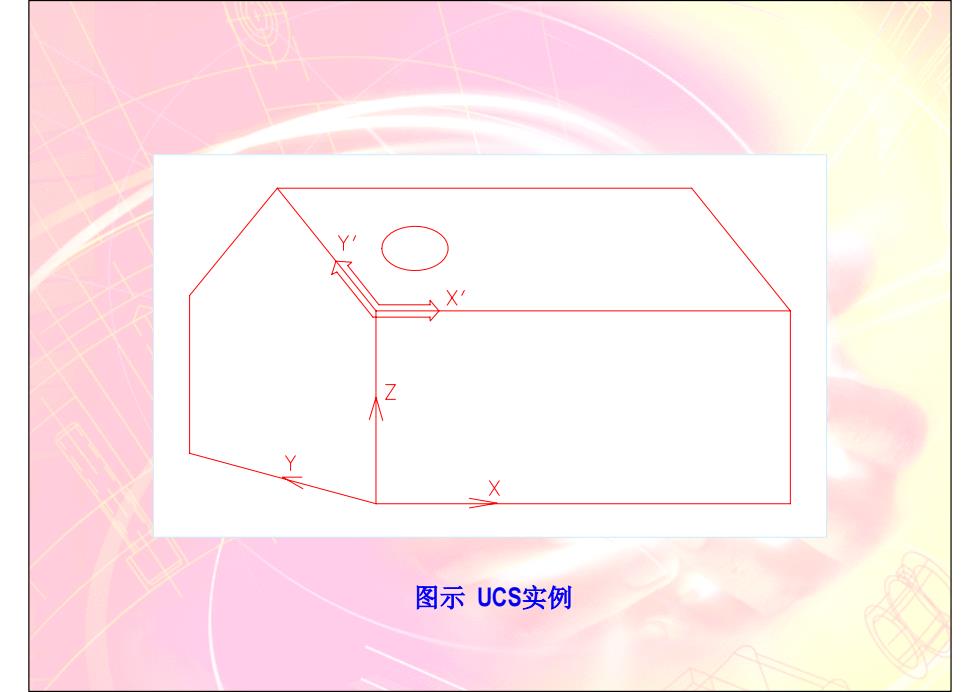

图示UCS实例
图示 UCS实例

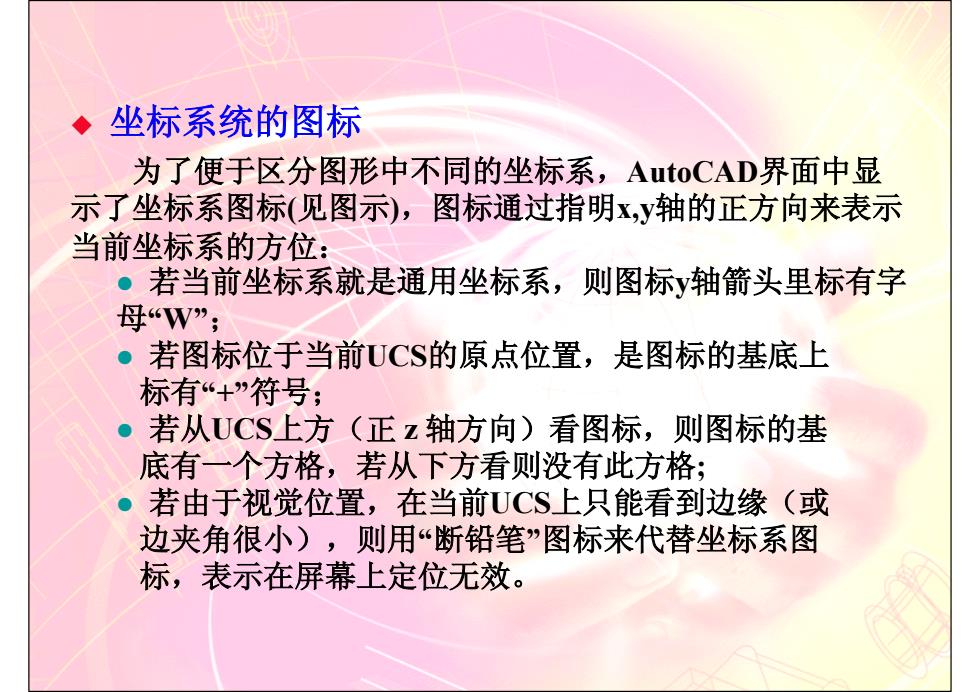

◆坐标系统的图标 为了便于区分图形中不同的坐标系，AutoCAD界面中显 示了坐标系图标（见图示），图标通过指明x,y轴的正方向来表示 当前坐标系的方位： ●若当前坐标系就是通用坐标系，则图标y轴箭头里标有字 母W”; ●若图标位于当前UCS的原点位置，是图标的基底上 标有“+”符号； 。若从UCS上方（正z轴方向）看图标，则图标的基 底有一个方格，若从下方看则没有此方格； ●」 若由于视觉位置，在当前UCS上只能看到边缘（或 边夹角很小)，则用“断铅笔”图标来代替坐标系图 标，表示在屏幕上定位无效
坐标系统的图标 为了便于区分图形中不同的坐标系，AutoCAD界面中显 示了坐标系图标(见图示)，图标通过指明x,y轴的正方向来表示 当前坐标系的方位： z 若当前坐标系就是通用坐标系，则图标y轴箭头里标有字 母“W”； z 若图标位于当前UCS的原点位置，是图标的基底上 标有“+”符号； z 若从UCS上方（正 z 轴方向）看图标，则图标的基 底有一个方格，若从下方看则没有此方格; z 若由于视觉位置，在当前UCS上只能看到边缘（或 边夹角很小），则用“断铅笔”图标来代替坐标系图 标，表示在屏幕上定位无效

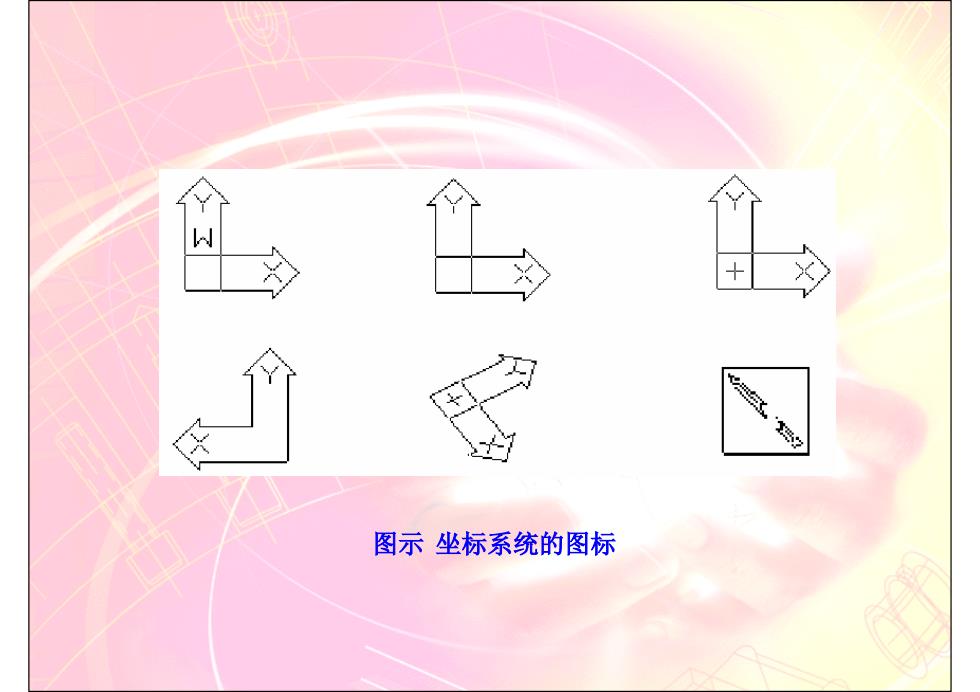

图示坐标系统的图标
图示 坐标系统的图标
