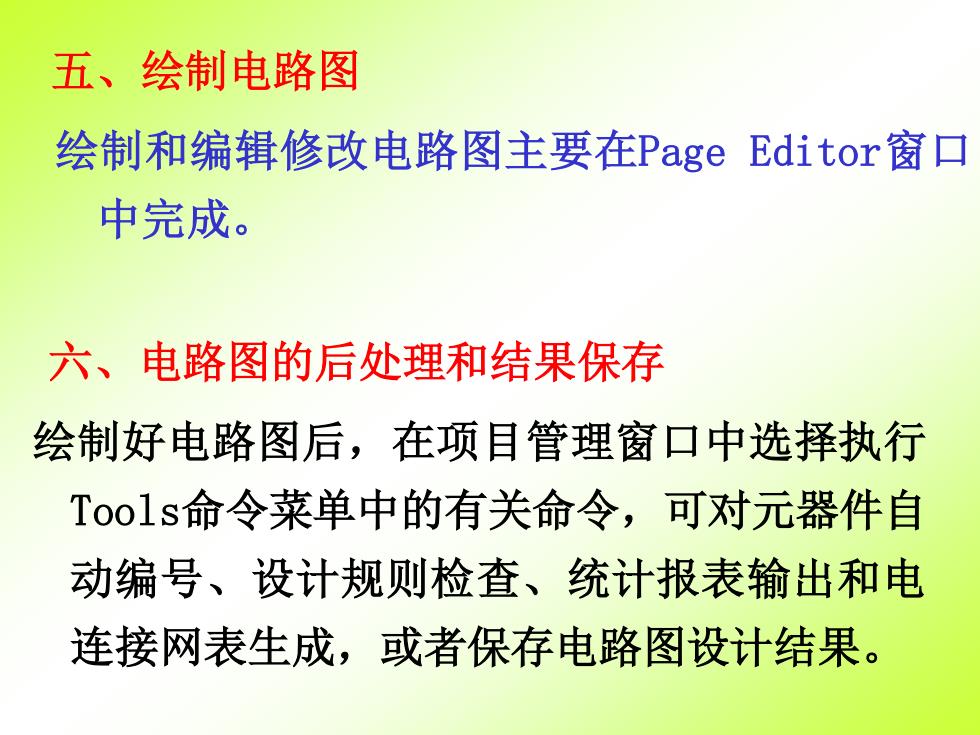

五、绘制电路图 绘制和编辑修改电路图主要在Page Editor窗口 中完成。 六、电路图的后处理和结果保存 绘制好电路图后，在项目管理窗口中选择执行 Too1s命令菜单中的有关命令，可对元器件自 动编号、设计规则检查、统计报表输出和电 连接网表生成，或者保存电路图设计结果
五、绘制电路图 绘制和编辑修改电路图主要在Page Editor窗口 中完成。 六、电路图的后处理和结果保存 绘制好电路图后，在项目管理窗口中选择执行 Tools命令菜单中的有关命令，可对元器件自 动编号、设计规则检查、统计报表输出和电 连接网表生成，或者保存电路图设计结果

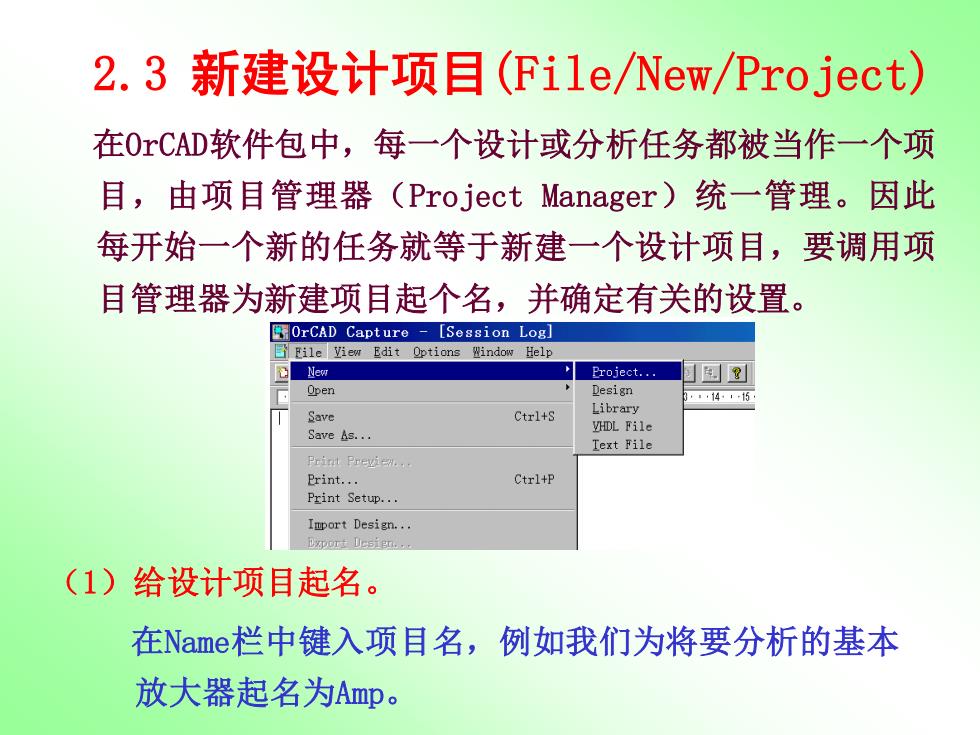

2.3新建设计项目(File/New/Project) 在OrCAD软件包中，每一个设计或分析任务都被当作一个项 目，由项目管理器(Project Manager)统一管理。因此 每开始一个新的任务就等于新建一个设计项目，要调用项 目管理器为新建项目起个名，并确定有关的设置。 OrCAD Capture -[Session Log] File View Edit Options Window Help Broject. 目回 Open Design ·1411 Save Ctrl+S Library VHDL File Save As. Text File Print Previ Print Ctrl+P Print Setup. Import Design. (1)给设计项目起名。 在Name栏中键入项目名，例如我们为将要分析的基本 放大器起名为Amp
2.3 新建设计项目(File/New/Project) 在OrCAD软件包中，每一个设计或分析任务都被当作一个项 目，由项目管理器（Project Manager）统一管理。因此 每开始一个新的任务就等于新建一个设计项目，要调用项 目管理器为新建项目起个名，并确定有关的设置。 （1）给设计项目起名。 在Name栏中键入项目名，例如我们为将要分析的基本 放大器起名为Amp
