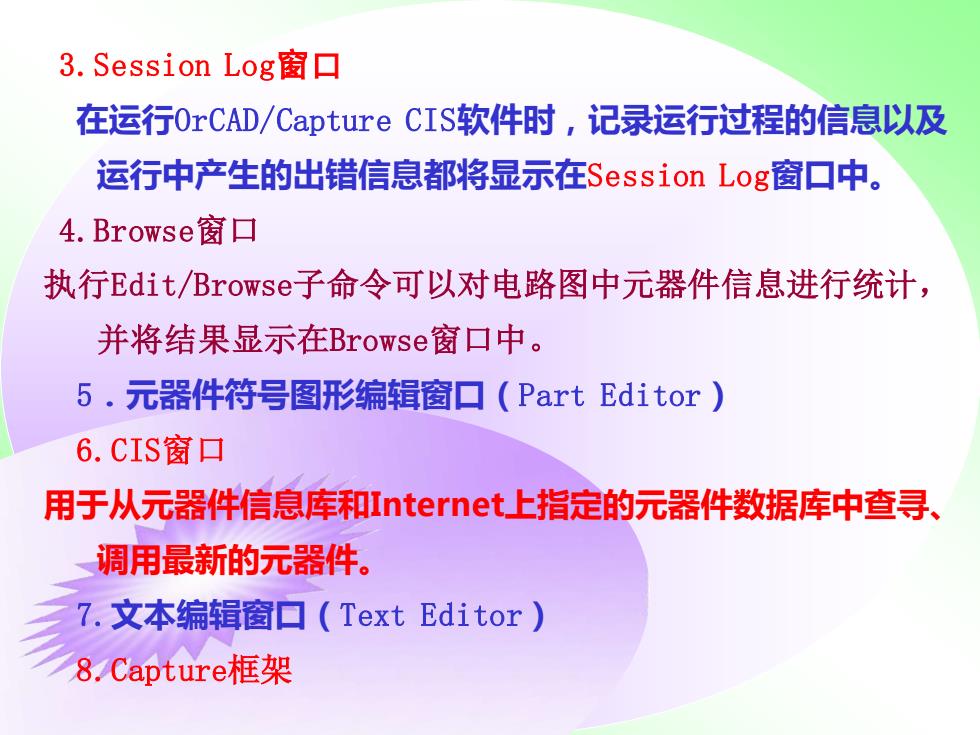

3.Session Log窗▣ 在运行OrCAD,/Capture CIS软件时，记录运行过程的信息以及 运行中产生的出错信息都将显示在Session Logi窗口中。 4.Browse窗口 执行Edit/Browse-子命令可以对电路图中元器件信息进行统计， 并将结果显示在Browse窗口中。 5.元器件符号图形编辑窗口(Part Editor) 6.CIS窗口 用于从元器件信息库和Internet.上指定的元器件数据库中查寻、 调用最新的元器件。 7.文本编辑窗口(Text Editor) 8,Capture框架
3.Session Log窗口 在运行OrCAD/Capture CIS软件时，记录运行过程的信息以及 运行中产生的出错信息都将显示在Session Log窗口中。 4.Browse窗口 执行Edit/Browse子命令可以对电路图中元器件信息进行统计， 并将结果显示在Browse窗口中。 5．元器件符号图形编辑窗口（Part Editor） 6.CIS窗口 用于从元器件信息库和Internet上指定的元器件数据库中查寻、 调用最新的元器件。 7.文本编辑窗口（Text Editor） 8.Capture框架
图Orcad Capture 日回☒ File View Edit Options Window Help 含日鱼回2回回 可盒u口虹回题闺且 ☑ses.回回☒ Ready Session Log 山开始 。电路计算机仿真 回icrosoft PowerP., 图0 rcad Capture w☒日《及20：08
2.2.1 电路图生成的基本步骤 一、调用OrCAD/Capture CIS软件 方法：采用Windows中应用软件的调用方法启动Capture CIS 。 2.2 电路图编辑模块 Page Editor

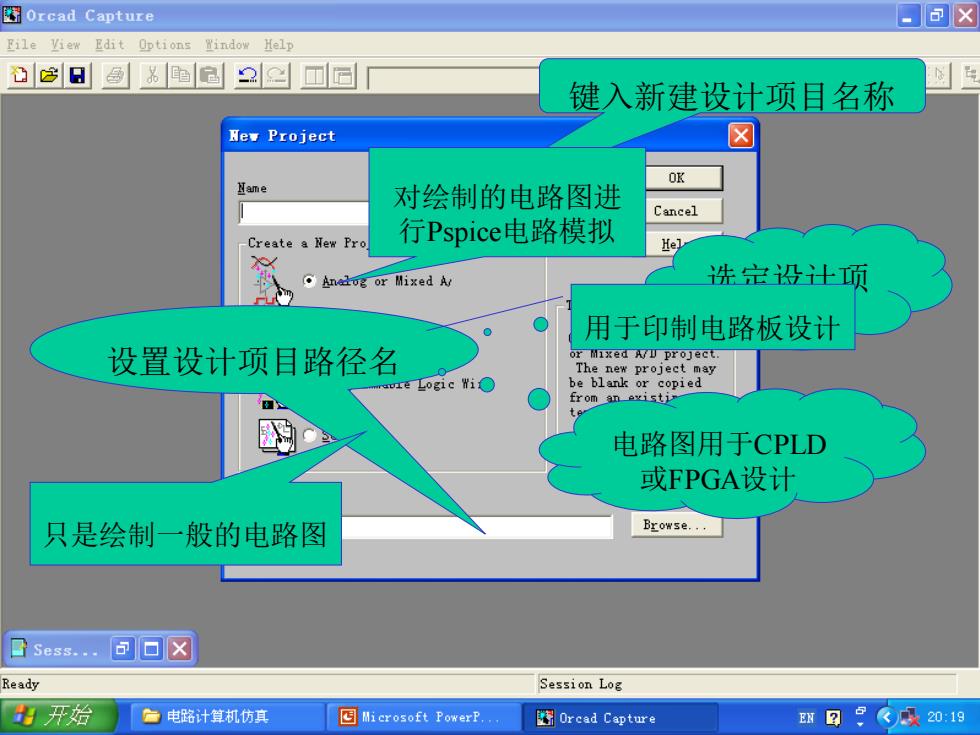

图Orcad Capture 回X File View Edit Options Window Help 含多鱼色2回同「 键入新建设计项目名称 New Project ☒ OK Name 对绘制的电路图进 Cancel Create a New Pro 行Pspice电路模拟 Hel ⊙Anedog or Mixed A/ 选定设计项 用于印制电路板设计 设置设计项目路径名 r Mixed A/D project. The new project may e Logic Wi be blank or copied from an existi 电路图用于CPLD 或FPGA设计 只是绘制一般的电路图 Browse. 冒Sess. a▣X Ready Session Log 出开始 。电路计算机仿真 回Microsoft PowerP. 图Orcad Capture 取回9飞及201日
二、新建设计项目（Project） 方法：选择执行File/New/Project子命令。 需要进行三项设定： (1)设计项目名称设定； （2）设计项目类型选定； （3）设计项目路径设置； 键入新建设计项目名称 选定设计项 目类型 设置设计项目路径名 对绘制的电路图进 行Pspice电路模拟 用于印制电路板设计 电路图用于CPLD 或FPGA设计 只是绘制一般的电路图
三、进入设计项目管理窗口 建立设计项目后，即可得到设计项目管理窗口： Orcad Capture [E:\cai\abed.opjl 日▣☒ 图ile esign Edit View Iools Pce Access -回X 边它日多鱼画图1 图口刘概画且 存放电路图的设 白ilea。Hierarchy 计文件名 已-□Design Resources 白.abed.dsi 白☑SCHEMATIC1 PAGE 白白Design Ca he D154AC 1036 Title 注意：如要修改已有的项目怎么办呢 Library 白Output/ ? 在Capture窗口中执行 File/Open/Projecti命令； 绘制电路图配置 在Open Project对话框中打开扩展 的库文件 名为.opj的设计项目文件即可。 名称 Ready E :开始】电路计算机仿真 国Microsoft PowerP, Orcad Capture-. m回日《21：0
三、进入设计项目管理窗口 建立设计项目后，即可得到设计项目管理窗口： 存放电路图的设 计文件名 电路图纸页面 名称 电路设计专用元 器件库 注意：如要修改已有的项目怎么办呢 ？ 在Capture窗口中执行 File/Open/Project命令； 在Open Project对话框中打开扩展 名为.opj的设计项目文件即可。 绘制电路图配置 的库文件
四、启动电路图编辑模块 (Page Editor) 方法：打开Page1图页或其左侧对应的图标。 Oread Capture -[/(SCHEMATIC1 PAGE1) ▣☒ Eile Edit View Place Macro PSpice Accessories Options Window Help 3色2画回「 可恩厚9厚世画■ 扫国学9gV应Iw小 L1 154AC-T1038Z 154AC-T1038Z a 154AC.T1038 Ready 0 items selected Sca1e=100% X=5,90Y=1.40 A 开始 命电路计算机仿真 因licrosoft PowerP., Oread Capture- m☒9《)2143
四、启动电路图编辑模块（Page Editor） 方法：打开Page1图页或其左侧对应的图标
