整料拱具设计与制造 第三章单分型面注射模 >3.1单分型面注射模概述 >3.1.1单分型面注射模结构、组成和工作过程 3.1.1.1单分型面注射模结构、组成 >单分型面注射模也称二板式注射模，它 是注射模中最简单的一种结构形式。这种 模具只有一个分型面 >单分型面注射模具根据需要，既可以设 计成单型腔注射模，也可以设计成多型腔 注射模，应用十分广泛

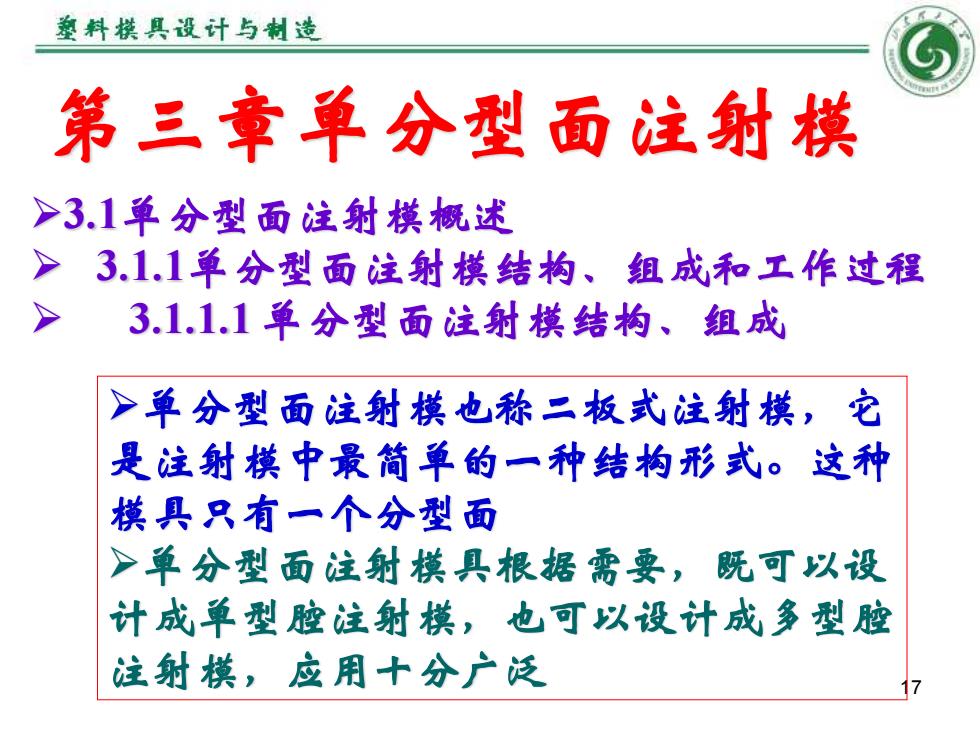

17 第三章单分型面注射模 ➢单分型面注射模也称二板式注射模，它 是注射模中最简单的一种结构形式。这种 模具只有一个分型面 ➢单分型面注射模具根据需要，既可以设 计成单型腔注射模，也可以设计成多型腔 注射模，应用十分广泛 ➢3.1单分型面注射模概述 ➢ 3.1.1单分型面注射模结构、组成和工作过程 ➢ 3.1.1.1 单分型面注射模结构、组成

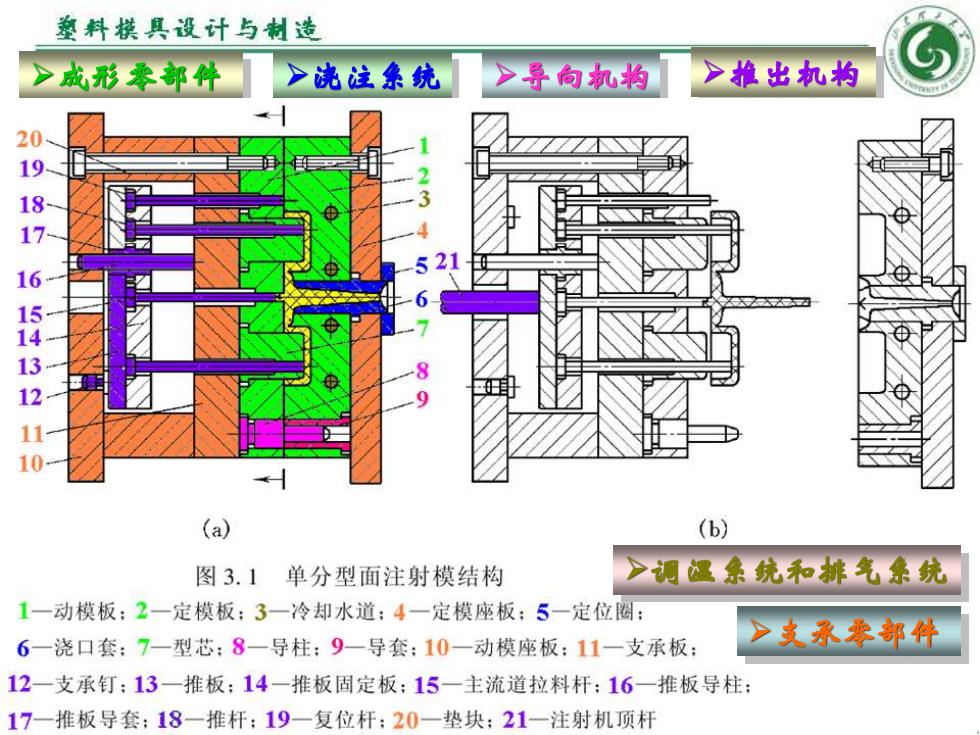

整料摸具设计与制造 >成形零部件 >浇注集统 >导向机构 >推出机构 20 87654tt0 (a) (b) 图3.1单分型面注射模结构 少调温票统和排条统 1一动模板：2一定模板：3一冷却水道：4一定模座板：5一定位圈： 6一浇口套：7一型芯：8一导柱：9一导套：10一动模座板：11一支承板： >支承零部件 12一支承钉：13一推板：14一推板固定板：15一主流道拉料杆：16一推板导柱： 17一推板导套：18一推杆：19一复位杆：20一垫块：21一注射机顶杆
18 ➢成形零部件 ➢浇注系统 ➢导向机构 ➢推出机构 ➢调温系统和排气系统 ➢支承零部件
