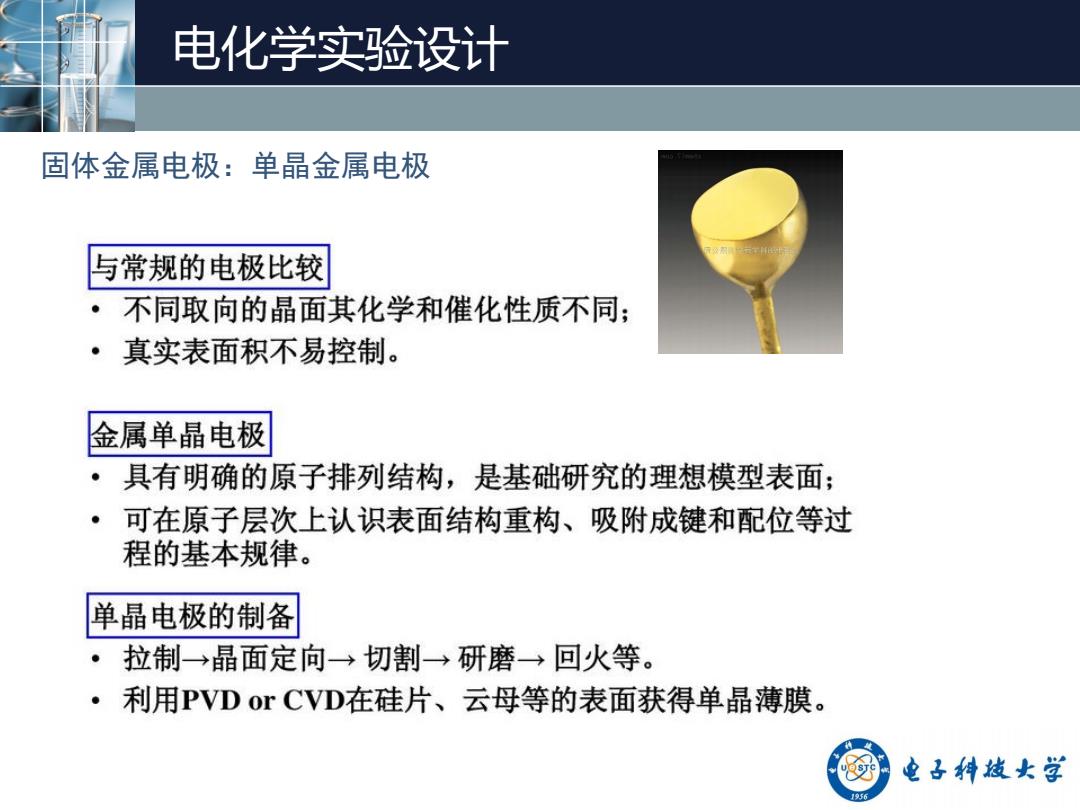

电化学实验设计 固体金属电极：单晶金属电极 与常规的电极比较 ·不同取向的晶面其化学和催化性质不同； 真实表面积不易控制。 金属单晶电极 具有明确的原子排列结构，是基础研究的理想模型表面； 可在原子层次上认识表面结构重构、吸附成键和配位等过 程的基本规律。 单晶电极的制备 拉制→晶面定向→切割→研磨→回火等。 ·利用PVD or CVD在硅片、云母等的表面获得单晶薄膜。 电子特域女学 1956
电化学实验设计 固体金属电极：单晶金属电极

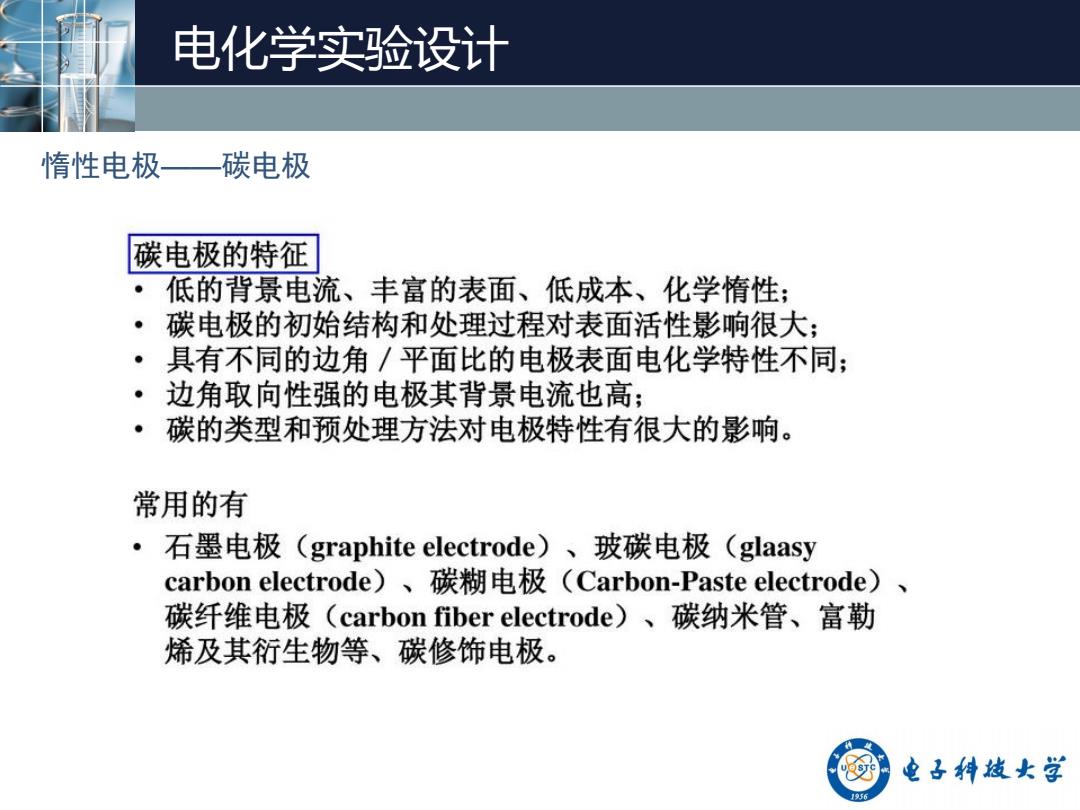

电化学实验设计 惰性电极——碳电极 碳电极的特征 低的背景电流、丰富的表面、低成本、化学惰性： ·碳电极的初始结构和处理过程对表面活性影响很大； 。 具有不同的边角/平面比的电极表面电化学特性不同； 。 边角取向性强的电极其背景电流也高： 碳的类型和预处理方法对电极特性有很大的影响。 常用的有 ·石墨电极(graphite electrode)、玻碳电极 (glaasy carbon electrode)、碳糊电极(Carbon-Paste electrode) 碳纤维电极(carbon fiber electrode)、碳纳米管、富勒 烯及其衍生物等、碳修饰电极。 电子特越女学 1956
电化学实验设计 惰性电极——碳电极

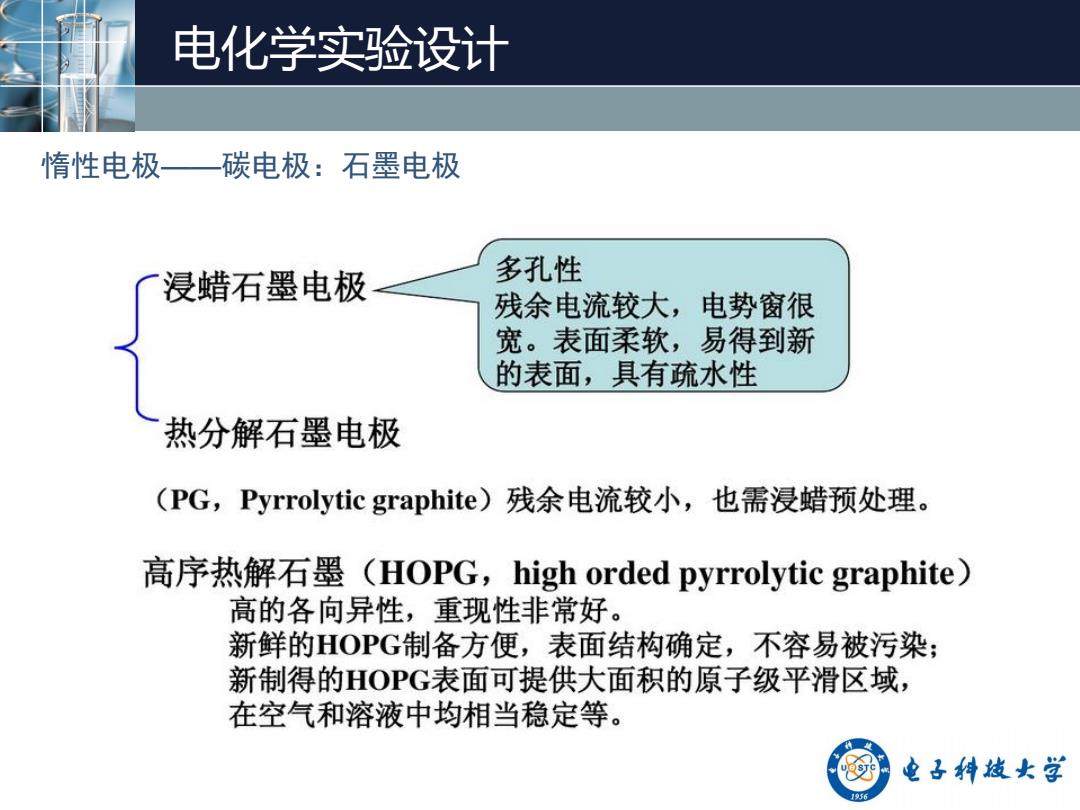

电化学实验设计 惰性电极—碳电极：石墨电极 浸蜡石墨电极 多孔性 残余电流较大，电势窗很 宽。表面柔软，易得到新 的表面，具有疏水性 热分解石墨电极 (PG,Pyrrolytic graphite)残余电流较小，也需浸蜡预处理。 高序热解石墨(HOPG,high orded pyrrolytic graphite) 高的各向异性，重现性非常好。 新鲜的HOPG制备方便，表面结构确定，不容易被污染： 新制得的HOPG表面可提供大面积的原子级平滑区域， 在空气和溶液中均相当稳定等。 电子特域女学 1956
电化学实验设计 惰性电极——碳电极：石墨电极

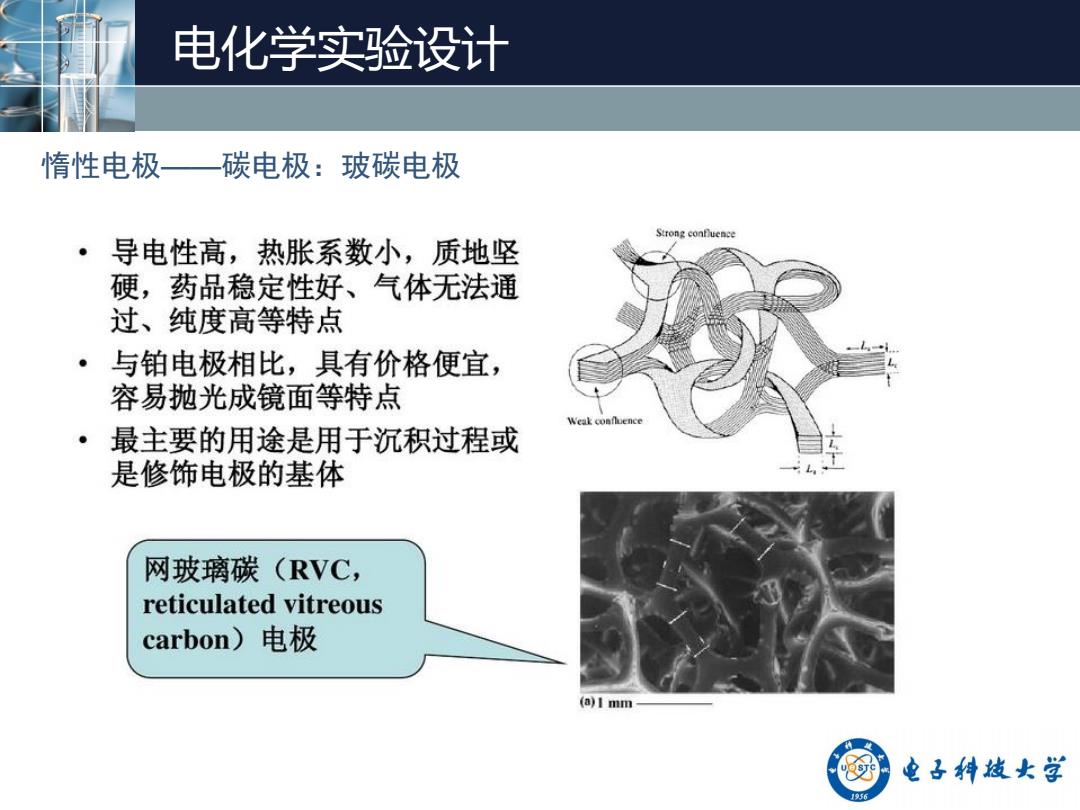

电化学实验设计 惰性电极—碳电极：玻碳电极 Strong conf uence 导电性高，热胀系数小，质地坚 硬，药品稳定性好、气体无法通 过、纯度高等特点 ● 与铂电极相比，具有价格便宜， 容易抛光成镜面等特点 Weak confluence ·最主要的用途是用于沉积过程或 是修饰电极的基体 网玻璃碳(RVC, reticulated vitreous carbon)电极 (a)I mm 电子特域女学 1956
电化学实验设计 惰性电极——碳电极：玻碳电极

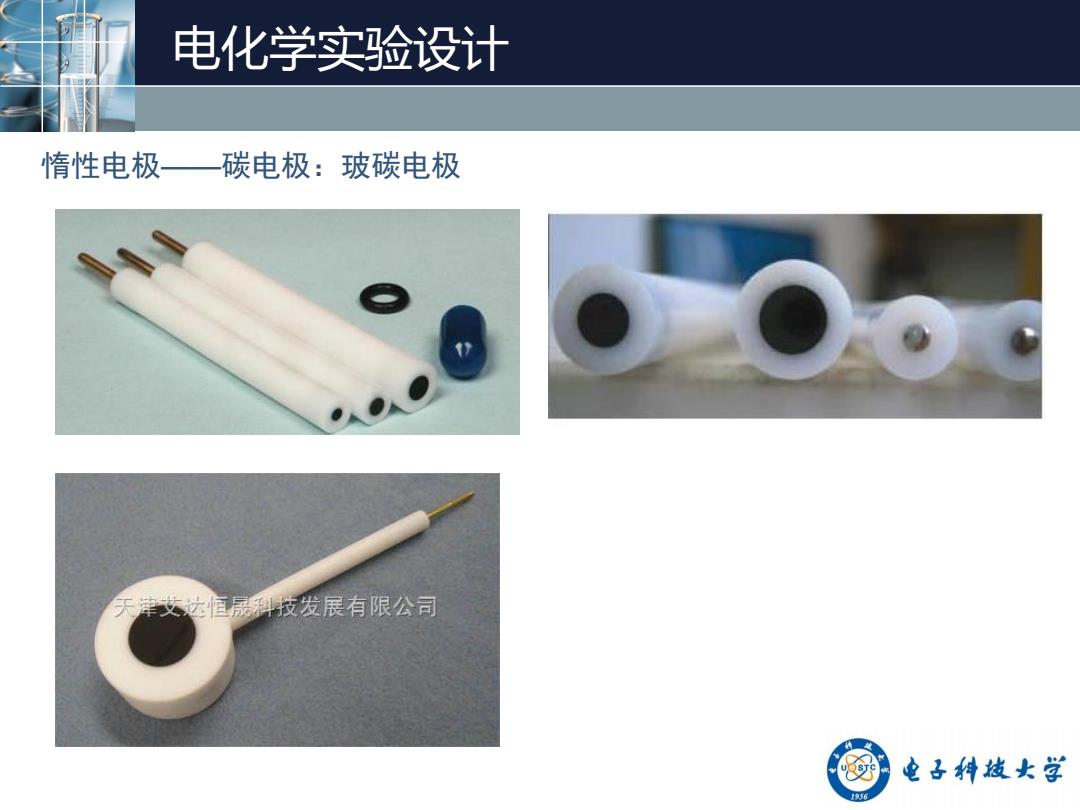

电化学实验设计 惰性电极—碳电极：玻碳电极 天津艾达值晟料技发展有限公司 电子特越女学 1956
电化学实验设计 惰性电极——碳电极：玻碳电极
