电化学实验设计 电解质体系：固态电解质 “十二五”国家重点图书 国家科学技术学术著作出版基金资助出版 化学工业出版社出版基金资助出版 电/化/学/丛/书 匠 固态电化学 Solid state electrochemistry ■杨勇主编 ©轮玉盘发 电子特越女学 1956
电化学实验设计 电解质体系：固态电解质

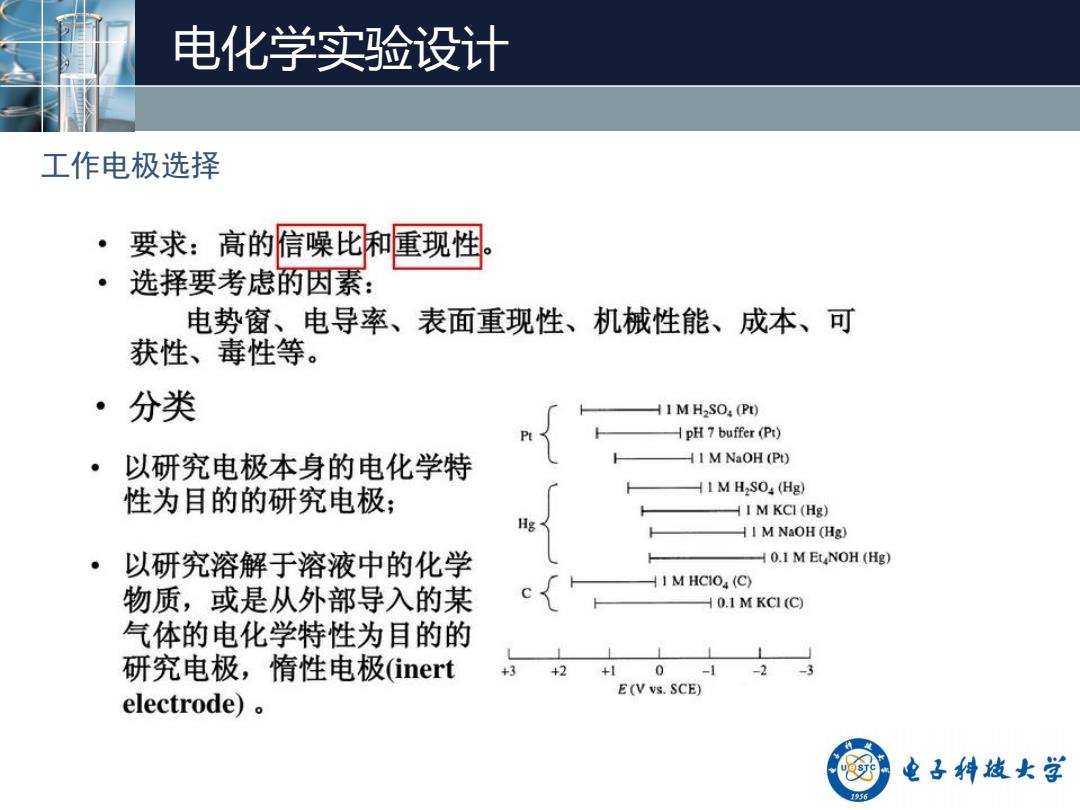

电化学实验设计 工作电极选择 ·要求：高的信噪比和重现性 ·选择要考虑的因素： 电势窗、电导率、表面重现性、机械性能、成本、可 获性、毒性等。 ·分类 HI M H2SO (Pt) pH 7 buffer (Pt) 以研究电极本身的电化学特 H I M NaOH (Pt) 性为目的的研究电极； 1 M H2SO (Hg) HI M KCI (Hg) Hg H I M NaOH (Hg) 。 以研究溶解于溶液中的化学 H 0.1 M EtNOH (Hg) HI M HCIO (C) 物质，或是从外部导入的某 H 0.1 M KCI (C) 气体的电化学特性为目的的 研究电极，惰性电极(inert +3 +2 +10-1-2-3 E(V vs.SCE) electrode). 电子辨越女学 1956
电化学实验设计 工作电极选择

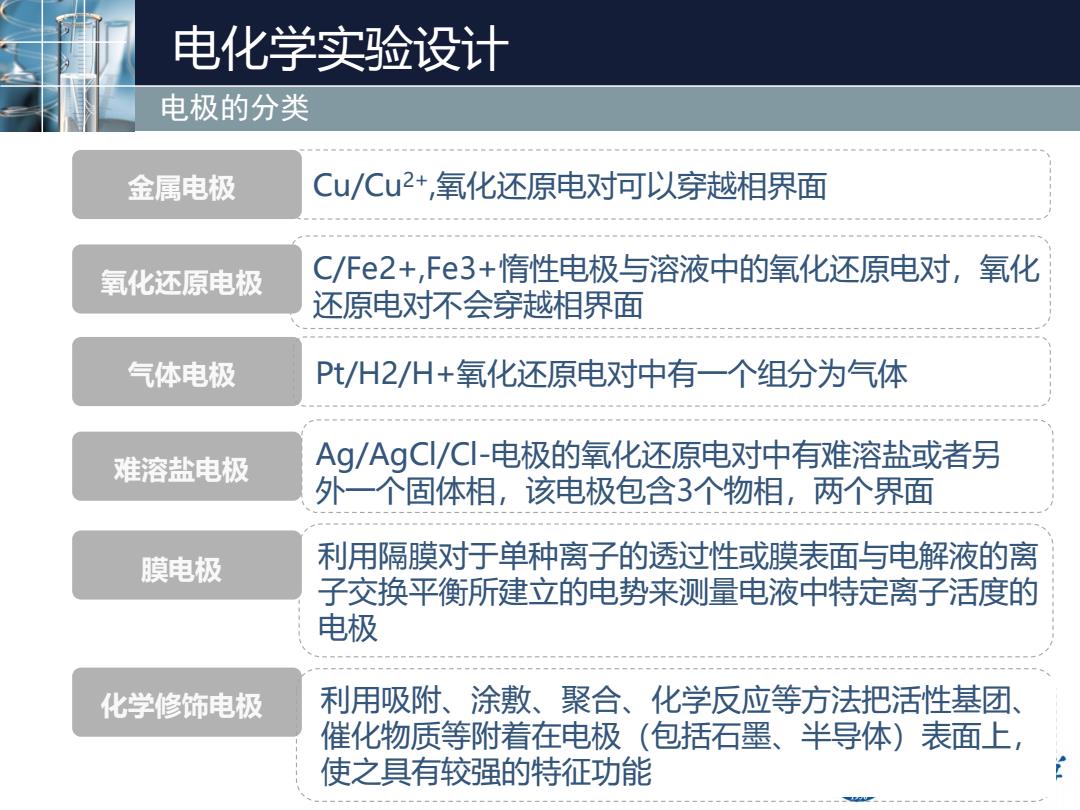

电化学实验设计 电极的分类 金属电极 Cu/Cu2+,氧化还原电对可以穿越相界面 氧化还原电极 C/Fe2+,Fe3+惰性电极与溶液中的氧化还原电对，氧化 还原电对不会穿越相界面 气体电极 Pt/H2/H+氧化还原电对中有一个组分为气体 难溶盐电极 Ag/AgCI/CI-电极的氧化还原电对中有难溶盐或者另 外一个固体相，该电极包含3个物相，两个界面 膜电极 利用隔膜对于单种离子的透过性或膜表面与电解液的离 子交换平衡所建立的电势来测量电液中特定离子活度的 电极 化学修饰电极 利用吸附、涂敷、聚合、化学反应等方法把活性基团、 催化物质等附着在电极（包括石墨、半导体）表面上， 使之具有较强的特征功能
电化学实验设计 电极的分类 金属电极 氧化还原电极 气体电极 难溶盐电极 膜电极 化学修饰电极 Cu/Cu2+ ,氧化还原电对可以穿越相界面 C/Fe2+,Fe3+惰性电极与溶液中的氧化还原电对，氧化 还原电对不会穿越相界面 Pt/H2/H+氧化还原电对中有一个组分为气体 Ag/AgCl/Cl-电极的氧化还原电对中有难溶盐或者另 外一个固体相，该电极包含3个物相，两个界面 利用隔膜对于单种离子的透过性或膜表面与电解液的离 子交换平衡所建立的电势来测量电液中特定离子活度的 电极 利用吸附、涂敷、聚合、化学反应等方法把活性基团、 催化物质等附着在电极（包括石墨、半导体）表面上， 使之具有较强的特征功能
电化学实验设计 固体金属电极 固体金属电极的优点 高导电性； 低背景电流，在强制对流体系中，很容易增加其灵敏度和 重现性； ·可以通过电沉积或化学方法来修饰电极的表面； ·电极易于制作和抛光。 电子特域女学 1956
电化学实验设计 固体金属电极

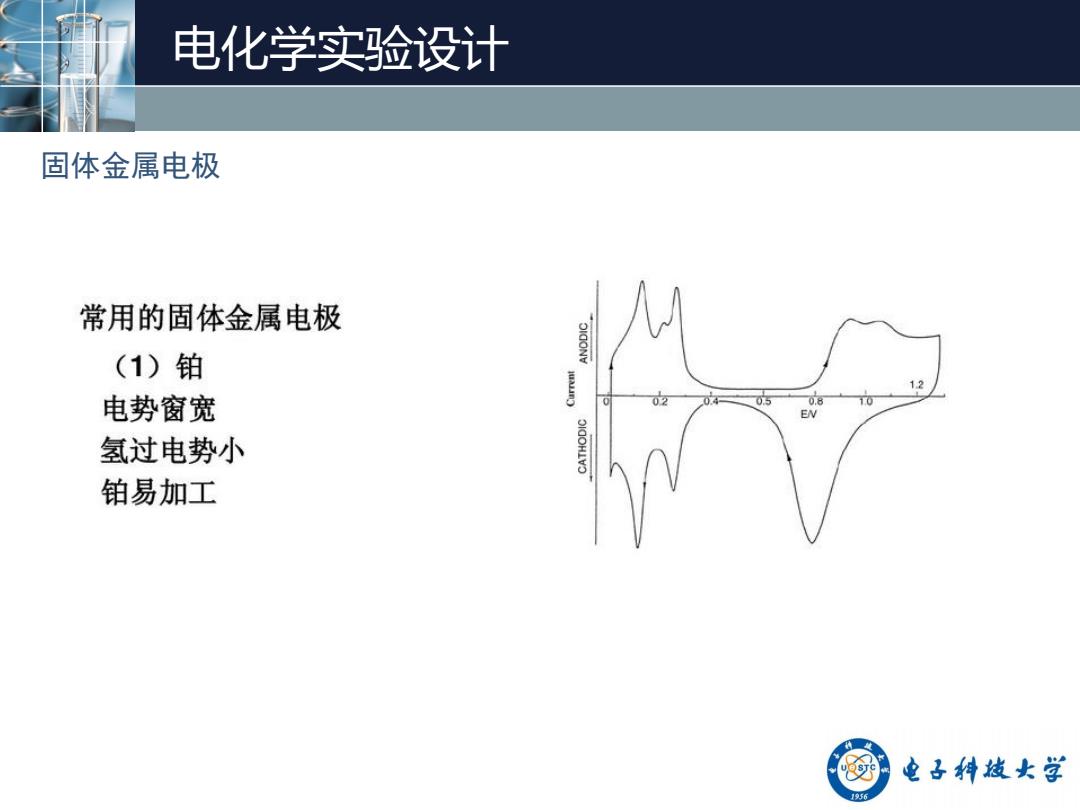

电化学实验设计 固体金属电极 常用的固体金属电极 OIGONV (1)铂 电势窗宽 氢过电势小 铂易加工 电子特拔女学
电化学实验设计 固体金属电极
