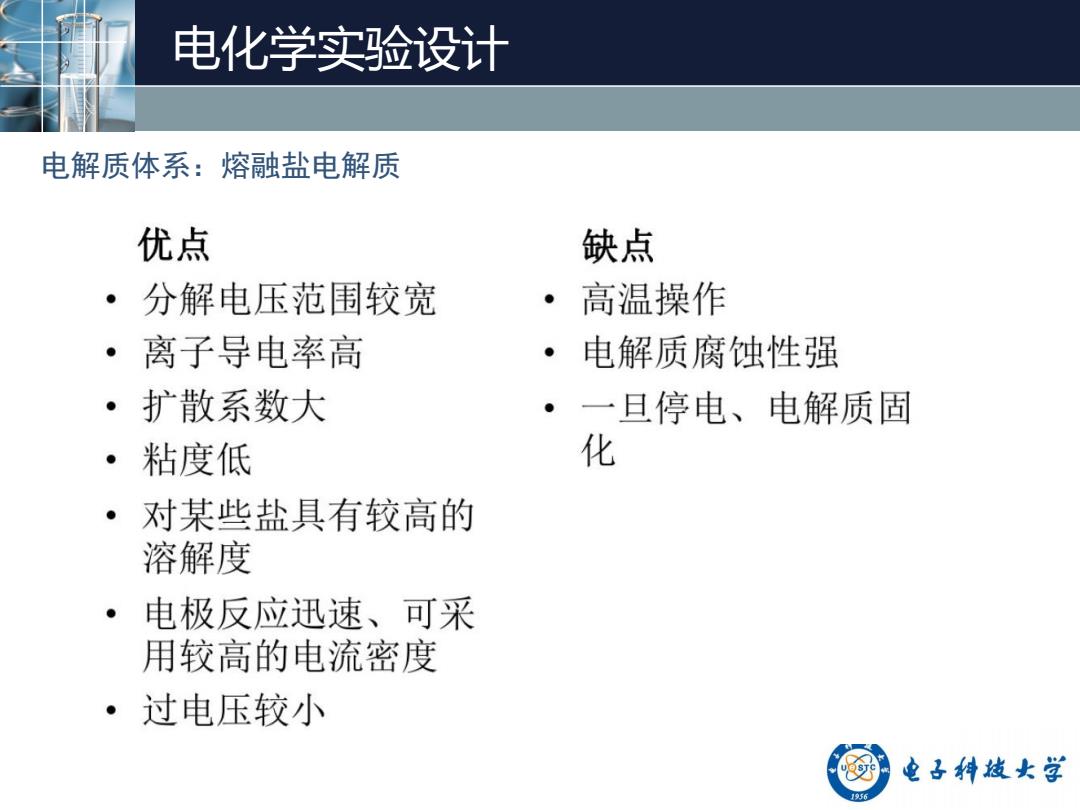

电化学实验设计 电解质体系：熔融盐电解质 优点 缺点 ·分解电压范围较宽 ·高温操作 ·离子导电率高 ·电解质腐蚀性强 ·扩散系数大 ·一旦停电、电解质固 ·粘度低 化 ·对某些盐具有较高的 溶解度 ·电极反应迅速、可采 用较高的电流密度 ·过电压较小 电子辨越女学
电化学实验设计 电解质体系：熔融盐电解质
电化学实验设计 电解质体系：熔融盐电解质 。熔盐熔化后体积增加 。例如NaCl增加25%，NaNO3增加11%，KCl 增加17.3%，KNO3增加3.3%。 ●熔盐具有较高的电导率 。熔盐与水溶液电解质一样是离子传导而不是 电子传导，前者的电导率约为后者的102倍。 ●熔盐熔化后离子排列近程有序 ●离子晶体排列是有序的；对于熔盐来说只在 近程时是有序的，而在远程时其有序排列就 消失；气相则完全是无序的。因此，在熔点 附近的熔体结构接近于固体。 电子辨越女学 1956
电化学实验设计 电解质体系：熔融盐电解质

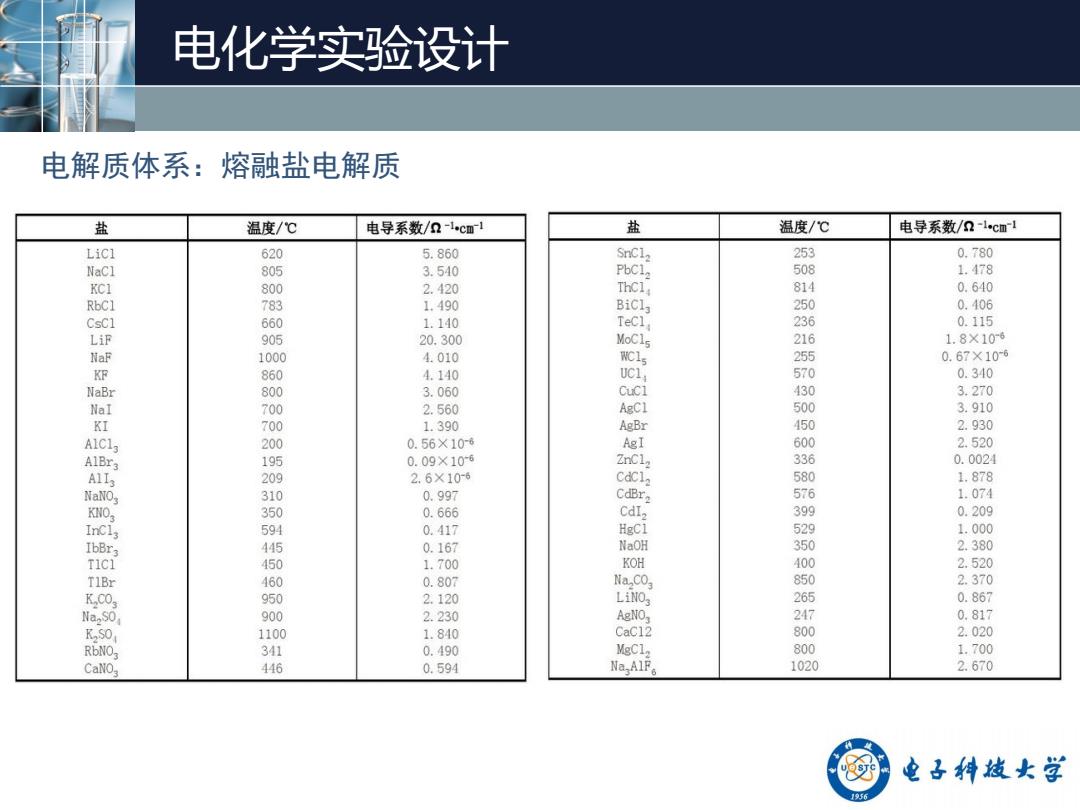

电化学实验设计 电解质体系：熔融盐电解质 盐 温度/℃ 电导系数/n-lcml 盐 温度/℃ 电导系数/Q-1.cm-1 LiCl 620 5.860 SnC12 253 0.780 NaCl 805 3.540 PbCl2 508 1.478 KC1 800 2.420 Thc1g 814 0.640 RbC1 783 1.490 BiCla 250 0.406 CsCl 660 1.140 TeCl 236 0.115 LiF 905 20.300 MoCls 216 1.8×106 NaF 1000 4.010 wC1与 255 0.67×106 KF 860 4.140 UC1, 5 0.340 NaBr 800 3.060 CuC1 30 3.270 NaI 700 2.560 AgCl 5 3.910 KI 700 1.390 AgBr 450 2.930 AlC13 200 0.56×106 AgI 600 2.520 AlBr3 195 0.09×106 ZnCl2 336 0.0024 AlI3 209 2.6×106 CdC12 1.878 NaNOy 310 0.997 CdBr2 576 1.074 KNO 350 0.666 CdI 399 0.209 InCl3 594 0.417 HgCl 529 1.000 IbBr3 445 0.167 NaOH 350 2.380 TICI 450 1.700 KOH 400 2.520 TlBr 460 0.807 Na.CO 850 2.370 K,003 950 2.120 LiNO3 265 0.867 Na SO 900 2.230 AgNO3 247 0.817 KSO 1100 1.840 CaC12 800 2.020 RbNOg 341 0.490 MgCl 800 1.700 CaNO 446 0.594 Na,A1f。 1020 2.670 电子绅拔女学
电化学实验设计 电解质体系：熔融盐电解质
电化学实验设计 电解质体系：熔融盐电解质 Electrolyte LiCl-KCI eutectic Feed LiCl ·Temperature 400-460°C ·Anode Carbon Cathode Mild Steel Overall Cell Reaction LiCl (I)Li (l)+1/2 Cl2(g) for which E°427°c=3.6V ·Anode C→1/2Cl2(g)+e 。 Cathode Lit+e→Li() ·Current Density 2 A/cm2 ·Energy Consumption 35 kWh/kg 电子特拔女学 1956
电化学实验设计 电解质体系：熔融盐电解质

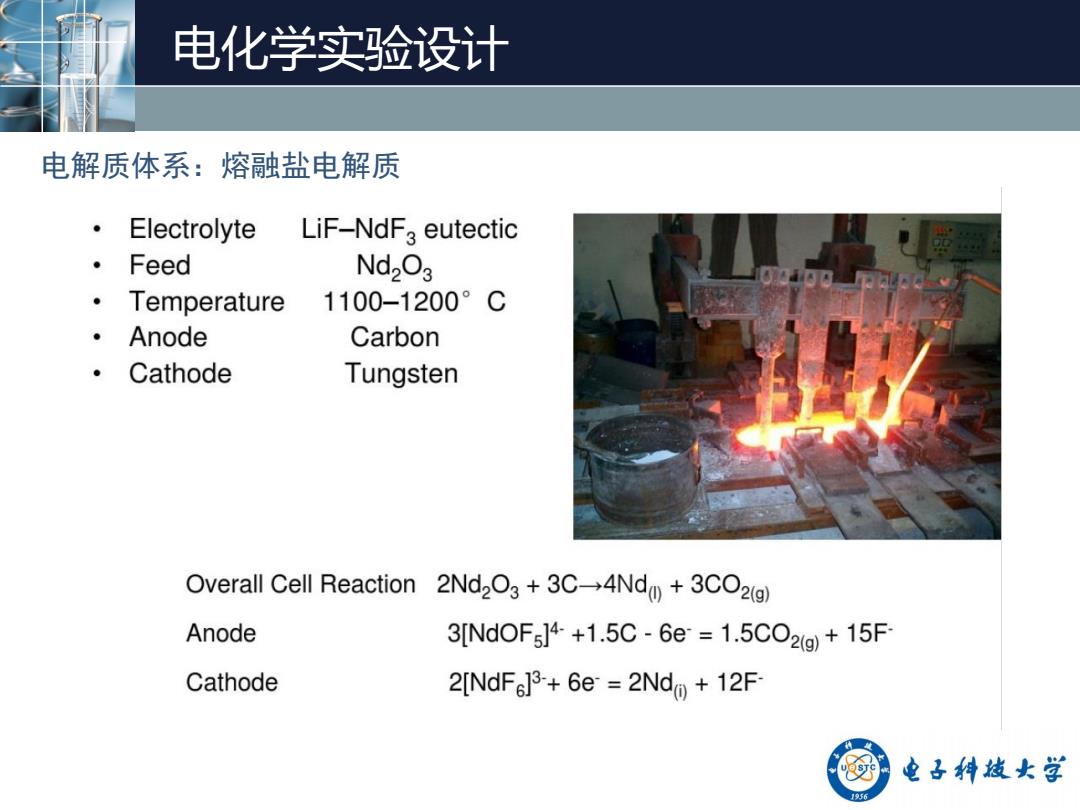

电化学实验设计 电解质体系：熔融盐电解质 Electrolyte LiF-NdF eutectic Feed Nd2O3 Temperature 1100-1200°C Anode Carbon ● Cathode Tungsten Overall Cell Reaction 2Nd2O3+3C-4Nd()+3CO2(g) Anode 3[NdOFsJ4+1.5C-6e=1.5C02g+15F Cathode 2[NdF6]3-+6e=2Nd0+12F 电子特拔女学 1956
电化学实验设计 电解质体系：熔融盐电解质
