(2)模拟类型组中其他分析类型的选定； (3)分析参数的设置。 三、模拟分析计算 执行RUN命令，进行分析计算。并分别生成.dat和.out为扩 展名的两种结果数据文件。 四、电路模拟结果分析 (1)模拟结果信号波形分析 模拟结果正确，则会调用Probe,显示信号的分析波形。 (2)出错信息显示分析 对于显示的出错信息，应进行分析，然后确定是否修改电 路图、改变分析参数设置或采取措施解决不收敛问题。 (3)模拟结果输出文件查阅
（2）模拟类型组中其他分析类型的选定； （3）分析参数的设置。 三、模拟分析计算 执行RUN命令，进行分析计算。并分别生成.dat和.out为扩 展名的两种结果数据文件。 四、电路模拟结果分析 （1）模拟结果信号波形分析 模拟结果正确，则会调用Probe，显示信号的分析波形。 （2）出错信息显示分析 对于显示的出错信息，应进行分析，然后确定是否修改电 路图、改变分析参数设置或采取措施解决不收敛问题。 （3）模拟结果输出文件查阅
4.3直流工作点分析(Bias Point Detail) 一.静态工作点分析 静态工作点分析就是将电路中的电容开路，电感短路， 对各个信号源取其直流电平值，计算电路的直流偏置量。 例：求基本放大 Rc Rb 电路的静态工作 2k 360k3 C2 点。步骤如下： 10U 12V (1)用Capture软 Vcc RL 件画好电路图。 10U Q2N2222 Vs 2k
一 . 静态工作点分析 静态工作点分析就是将电路中的电容开路，电感短路， 对各个信号源取其直流电平值，计算电路的直流偏置量。 4.3 直流工作点分析（Bias Point Detail） 例：求基本放大 电路的静态工作 点。步骤如下： （1）用Capture软 件画好电路图。 0 Out C1 10U Vcc 12V Rb 360k RL 2k Q1 Q2N2222 Vs Rc 2k C2 10U
(2)建立模拟类型分组。 建立模拟类型分组的目的是为了便于管理。OrCAD/PSpice 10将基本直流分析、直流扫描分析、交流分析和瞬态分析规 定为4种基本分析类型。每一个模拟类型分组中只能包含其 中的一种，但可以同时包括温度分析、参数扫描和蒙托卡诺 分析等。 在电路图编辑窗口(Page Editor)下，点击PSpice,/New Simulation Profile命令，屏幕上出现模拟类型分组对话框。 在Name栏键入模拟 New Simulation 类型组的名称，本例取名为DC。 Name: Create Cancel Inherit From none Root SCHEMATICI
（2） 建立模拟类型分组。 建立模拟类型分组的目的是为了便于管理。OrCAD/PSpice 10将基本直流分析、直流扫描分析、交流分析和瞬态分析规 定为4种基本分析类型。每一个模拟类型分组中只能包含其 中的一种，但可以同时包括温度分析、参数扫描和蒙托卡诺 分析等。 在电路图编辑窗口（Page Editor）下，点击PSpice/New Simulation Profile命令，屏幕上出现模拟类型分组对话框。 在Name栏键入模拟 类型组的名称，本例取名为DC

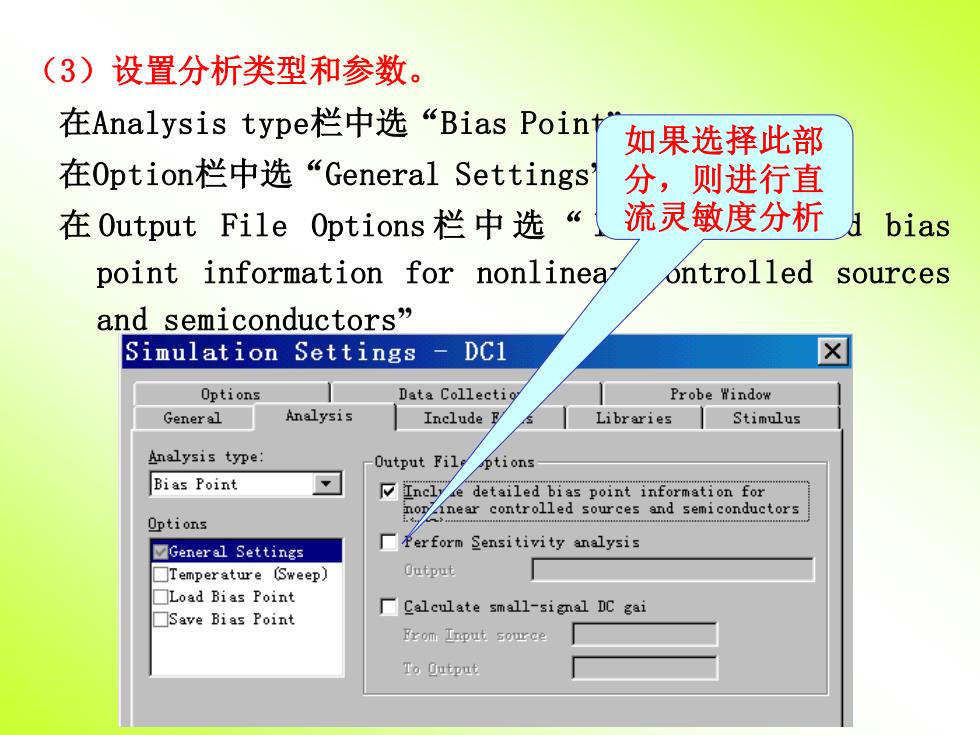

(3)设置分析类型和参数。 在Analysis type栏中选“Bias Point 如果选择此部 在0 ptionz栏中选“General Settings 分，则进行直 在Output File Options栏中选 流灵敏度分析 d bias point information for nonlinea ontrolled sources and semiconductors” Simulation Settings DC1 Options Data Collectio Probe Window General Analysis Include E Libraries Stimulus Analysis type: -Output File ptions Bias Point Inclye detailed bias point information for mopinear controlled sources and semiconductors Options ☑General Settings Perform Sensitivity analysis □Temperature (Sweep) Output ☐Load Bias Point Calculate small-signal DC gai ☐Save Bias Point From Input source To Output
（3）设置分析类型和参数。 在Analysis type栏中选“Bias Point” 。 在Option栏中选“General Settings” 。 在 Output File Options 栏中选 “ Include detailed bias point information for nonlinear controlled sources and semiconductors” 如果选择此部 分，则进行直 流灵敏度分析
(4)运行Pspice。 启动Pspice/Run命令，软件开始分析计算。 (5)查看分析结果。 分析计算结束后，系统自动调用Probe模块，屏幕上出现Probe 窗口。选择View/Output File命令，即可看到本例的文本 输出文件DC.out。 SCHE丝ATIC1DC1 OrCAD PSpie。A/BDa 本本本本BIPOLAR JUNCTION TRANSISTORS NAME 0Q1 MODEL Q2N2222 IB 3.15E-05 IC 2.74E-03 VBE 6.70E-01 VBC -5.85E+00 VCE 6.52E+00 BETADC 8.71E+01 图
（4）运行Pspice。 启动Pspice/Run命令，软件开始分析计算。 （5）查看分析结果。 分析计算结束后，系统自动调用Probe模块，屏幕上出现Probe 窗口。选择View/Output File命令，即可看到本例的文本 输出文件DC.out
